프로그래머블 AC/DC 전원공급기 · 2 kVA~15 kVA
아이텍 ITECH IT-EC7800 시리즈 프로그래머블 AC/DC 전원공급기
IT-EC7800 시리즈는 AC, DC, AC+DC, DC+AC 출력 모드를 지원하는 프로그래머블 AC/DC 전원공급기입니다.
2 kVA~15 kVA 전력 범위와 최대 350 V L-N 출력 전압을 제공하며, R&D·생산검사·전력전자 시험 환경에서 전원 변동과 파형 조건을 재현하는 데 활용할 수 있습니다.
고조파 분석/시뮬레이션, Surge & Sag, LIST/SWEEP 기능을 통해 UPS, 가전, 전력전자, 신에너지 장비의 입력 전원 조건 검증에 적합합니다.
제품 개요

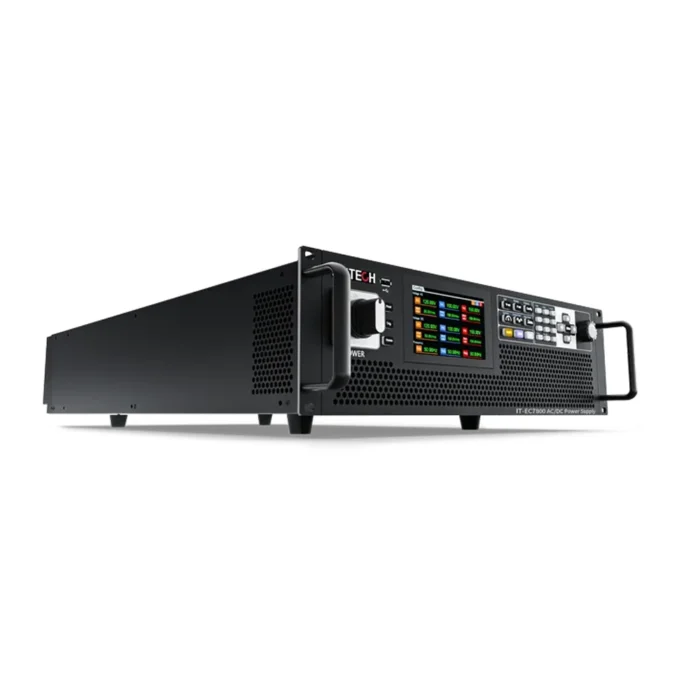

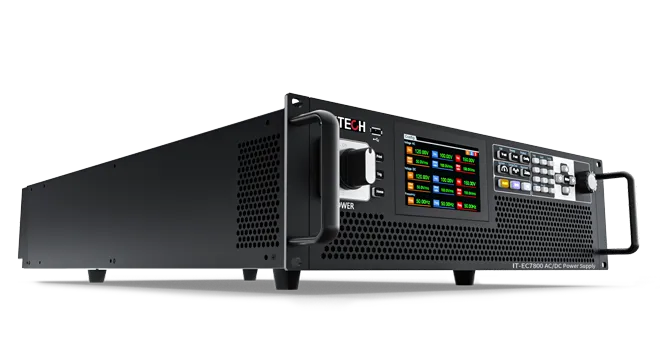

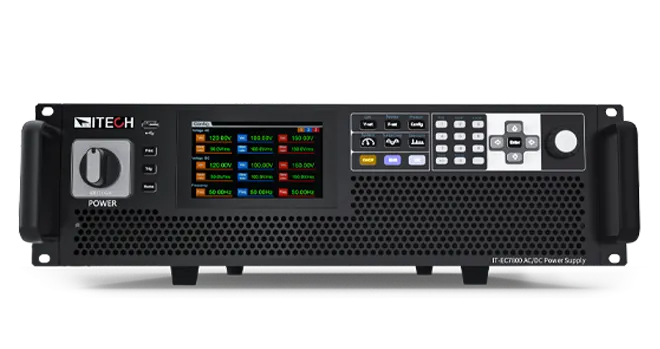

아이텍 ITECH IT-EC7800은 중전력 AC 전원 시험을 위한 프로그래머블 AC/DC 전원공급기입니다. SiC 기반 설계와 고밀도 구조를 적용해 2U 섀시에서 최대 6 kVA, 3U 섀시에서 최대 15 kVA 구성을 지원합니다.
단상 또는 3상 시험 구성, 고조파 시뮬레이션, 순간 전압 강하/상승, 전원 복귀 조건 등 실제 전력 환경을 재현해야 하는 개발·품질·인증 시험에 적합합니다.

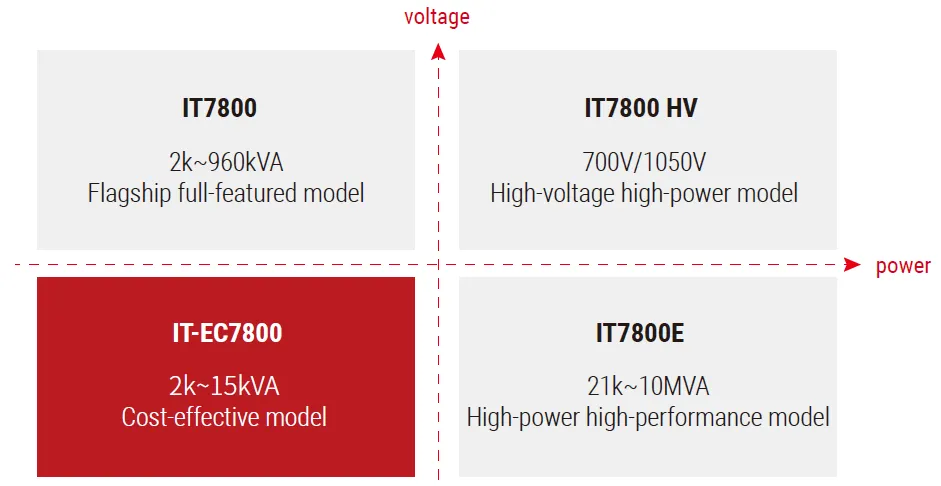

모델 라인업
| 모델명 | 출력 전압 | 출력 전류 | 출력 전력 | 상/높이 |
|---|---|---|---|---|
| IT-EC7802-350-10U | 350 V L-N / 606 V L-L | 10 A | 2 kVA | 1Φ / 2U |
| IT-EC7804-350-20U | 350 V L-N / 606 V L-L | 20 A | 4 kVA | 1Φ / 2U |
| IT-EC7806-350-30 | 350 V L-N / 606 V L-L | 30 A | 6 kVA | 1Φ 또는 3Φ / 2U |
| IT-EC7806-350-90 | 350 V L-N / 606 V L-L | 90 A(1Φ) / 30 A(3Φ) | 6 kVA | 1Φ 또는 3Φ / 3U |
| IT-EC7809-350-90 | 350 V L-N / 606 V L-L | 90 A(1Φ) / 30 A(3Φ) | 9 kVA | 1Φ 또는 3Φ / 3U |
| IT-EC7812-350-90 | 350 V L-N / 606 V L-L | 90 A(1Φ) / 30 A(3Φ) | 12 kVA | 1Φ 또는 3Φ / 3U |
| IT-EC7815-350-90 | 350 V L-N / 606 V L-L | 90 A(1Φ) / 30 A(3Φ) | 15 kVA | 1Φ 또는 3Φ / 3U |
※ 세부 입력 전압 조건, 정격 제한, 병렬/원격 센스 조건은 최종 도입 전 공식 데이터시트 기준으로 확인이 필요합니다.
주요 특징

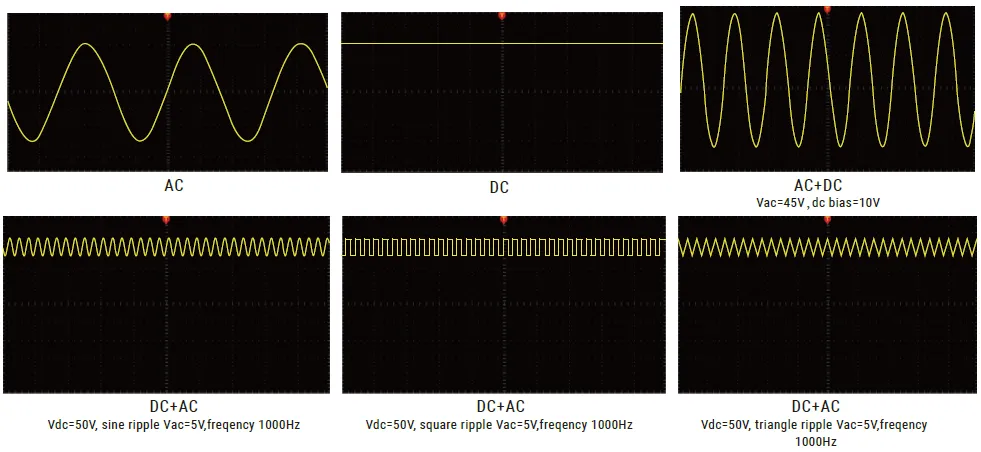

AC/DC 4가지 출력 모드
AC, DC, AC+DC, DC+AC 출력으로 DC 오프셋 또는 리플 조건을 포함한 전원 시험을 구성할 수 있습니다.
AC, DC, AC+DC, DC+AC 출력으로 DC 오프셋 또는 리플 조건을 포함한 전원 시험을 구성할 수 있습니다.
고조파 분석 및 시뮬레이션
전압/전류 THD, 고조파 위상 편차 확인과 최대 50차 전압 고조파 시뮬레이션을 지원합니다.
전압/전류 THD, 고조파 위상 편차 확인과 최대 50차 전압 고조파 시뮬레이션을 지원합니다.
LIST / SWEEP / Surge & Sag
순간 정전, 전압 상승·강하, 램프업 조건 등 실제 전원 변동 상황을 재현할 수 있습니다.
순간 정전, 전압 상승·강하, 램프업 조건 등 실제 전원 변동 상황을 재현할 수 있습니다.

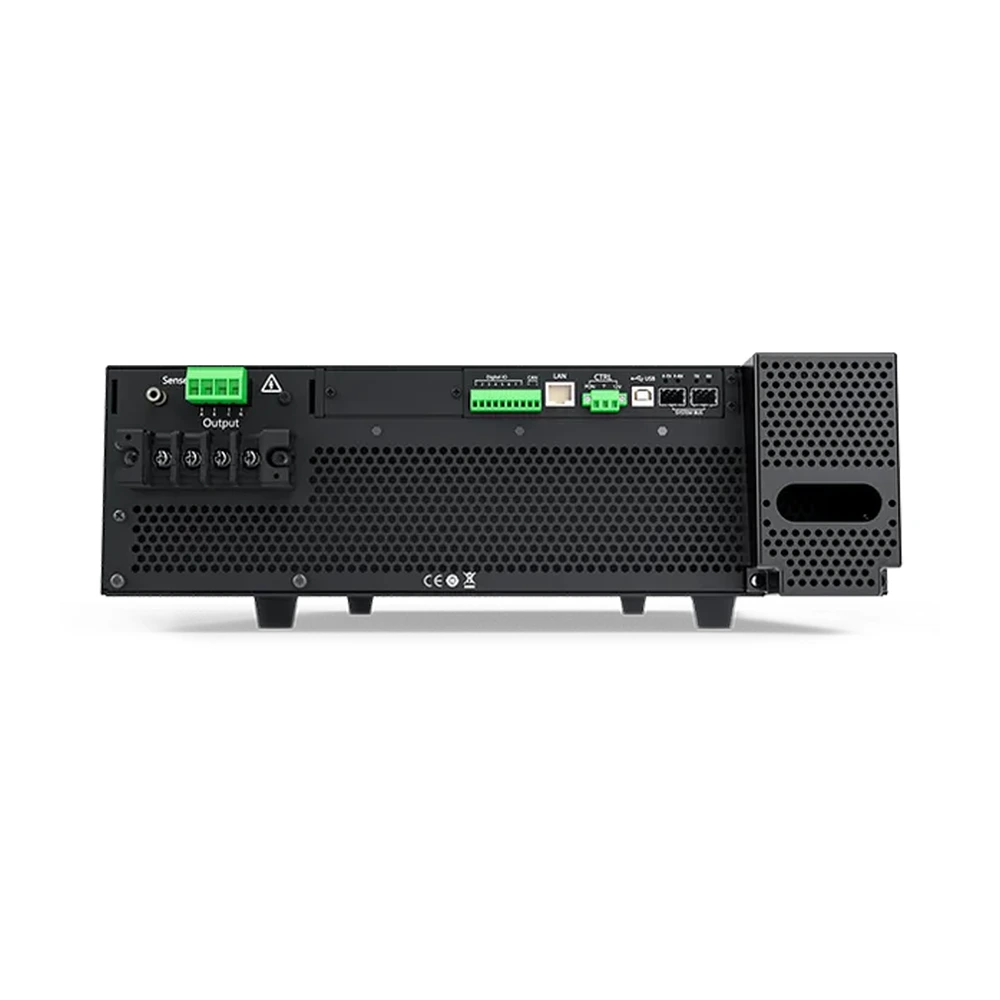

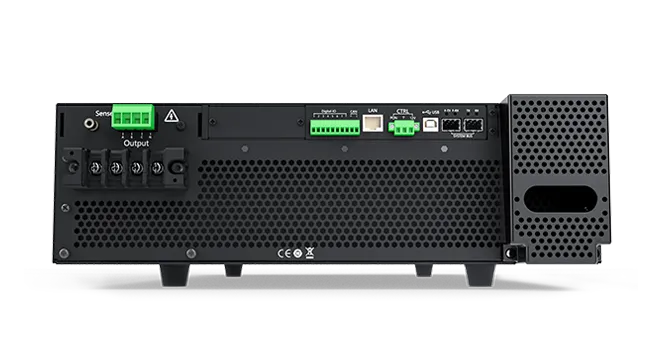

자동화 연동
USB, CAN, LAN, Digital I/O 기본 제공 및 GPIB, Analog, RS232 옵션 구성을 검토할 수 있습니다.
USB, CAN, LAN, Digital I/O 기본 제공 및 GPIB, Analog, RS232 옵션 구성을 검토할 수 있습니다.
주요 사양 검토 포인트
- 출력 전력: 2 kVA~15 kVA 라인업
- 출력 전압: 최대 350 V L-N, 606 V L-L
- 출력 주파수: 16 Hz~1000 Hz
- 고조파: 50/60 Hz 기준 최대 50차 고조파 분석 및 전압 고조파 시뮬레이션
- 파형: 삼각파, 사인파, 펄스, 사다리꼴 등 내장 파형 및 사용자 정의 파형 검토 가능
- 통신: USB, CAN, LAN, Digital I/O 기본, GPIB/Analog/RS232 옵션 검토 가능

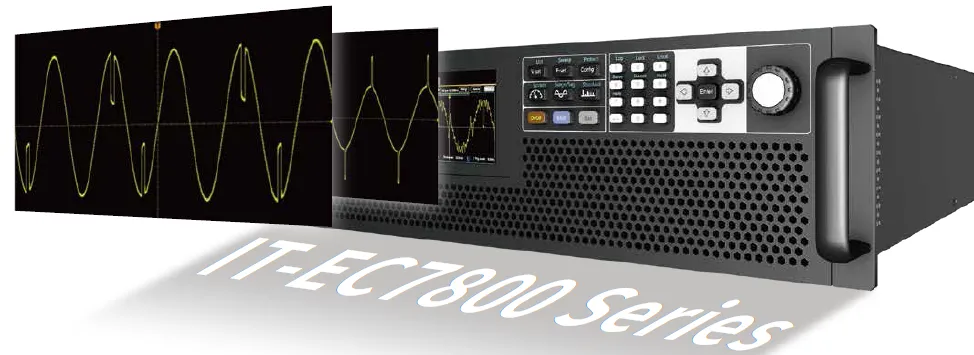

파형 재현 및 전원 이상 조건 시험
IT-EC7800은 Surge & Sag, LIST, SWEEP 기능을 통해 전압 순간 강하, 전원 복귀, 램프업, 고조파 조건 등 DUT가 실제 전원 환경에서 받을 수 있는 조건을 실험실에서 재현하도록 설계되었습니다.
적용 분야
UPS 입력 전압 변동 및 순간 정전 시험
인버터, AC 모터, 전력전자 장치 평가
OBC, AC/DC 충전기, 신에너지 장비 검증
가전제품 입력 전원 조건 및 품질 검사
연구소, 대학, 시험기관의 AC 전원 시뮬레이션
항공전자 및 지상지원장비 전원 시험
구매 전 확인 포인트
- 단상/3상 구성 여부와 필요한 출력 전력, 출력 전류 조건
- DUT가 요구하는 전압 범위, 주파수 범위, 파형 조건
- UPS, 인버터, 가전, 충전기 등 시험 대상별 표준 및 시험 절차
- 자동화 제어를 위한 LAN, CAN, SCPI, Modbus, LXI, GPIB 옵션 필요 여부
- AC 전자부하, 파워미터, 데이터 수집 장비와의 연동 구성
FAQ
Q. IT-EC7800은 어떤 용도에 적합한가요?
A. UPS, 인버터, AC 모터, OBC, 충전기, 가전제품, 연구개발 및 생산검사 환경의 AC/DC 전원 조건 재현 시험에 적합합니다.
A. UPS, 인버터, AC 모터, OBC, 충전기, 가전제품, 연구개발 및 생산검사 환경의 AC/DC 전원 조건 재현 시험에 적합합니다.
Q. AC 출력뿐 아니라 DC 출력도 가능한가요?
A. 네. AC, DC, AC+DC, DC+AC 4가지 출력 모드를 지원하므로 DC 오프셋 또는 리플 조건을 포함한 시험 구성이 가능합니다.
A. 네. AC, DC, AC+DC, DC+AC 4가지 출력 모드를 지원하므로 DC 오프셋 또는 리플 조건을 포함한 시험 구성이 가능합니다.
Q. 모델 선택은 어떻게 해야 하나요?
A. 필요한 출력 전력, 단상/3상 구성, 출력 전류, 섀시 높이, 자동화 인터페이스 조건을 기준으로 IT-EC7802부터 IT-EC7815까지 라인업을 검토합니다.
A. 필요한 출력 전력, 단상/3상 구성, 출력 전류, 섀시 높이, 자동화 인터페이스 조건을 기준으로 IT-EC7802부터 IT-EC7815까지 라인업을 검토합니다.
Q. 고조파 시험이 가능한가요?
A. 전압/전류 고조파 측정과 최대 50차 전압 고조파 시뮬레이션을 지원합니다. 시험 조건은 적용 표준과 DUT 요구 조건에 맞춰 확인해야 합니다.
A. 전압/전류 고조파 측정과 최대 50차 전압 고조파 시뮬레이션을 지원합니다. 시험 조건은 적용 표준과 DUT 요구 조건에 맞춰 확인해야 합니다.
Q. 자동화 시스템과 연동할 수 있나요?
A. USB, CAN, LAN, Digital I/O를 기본 제공하며, GPIB, Analog, RS232 옵션을 통해 ATE 또는 원격 제어 시스템 구성을 검토할 수 있습니다.
A. USB, CAN, LAN, Digital I/O를 기본 제공하며, GPIB, Analog, RS232 옵션을 통해 ATE 또는 원격 제어 시스템 구성을 검토할 수 있습니다.
Q. 데이터시트와 견적 상담을 받을 수 있나요?
A. 가능합니다. 필요한 전력 용량, 시험 대상, 입력/출력 조건을 알려주시면 적합한 모델과 구성 기준으로 상담을 진행할 수 있습니다.
A. 가능합니다. 필요한 전력 용량, 시험 대상, 입력/출력 조건을 알려주시면 적합한 모델과 구성 기준으로 상담을 진행할 수 있습니다.
기술 상담 및 견적 문의
IT-EC7800 시리즈는 전력 용량, 단상/3상 구성, 시험 표준, 자동화 인터페이스에 따라 모델 선정이 달라질 수 있습니다. 시험 대상과 요구 조건을 기준으로 적합한 모델과 주변 장비 구성을 함께 검토해드립니다.
