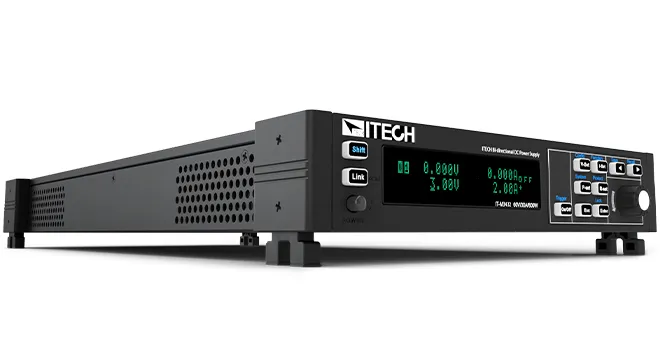

아이텍 ITECH IT-M3400 양방향 DC 전원공급기
아이텍 ITECH IT-M3400은 DC 전원공급기와 회생형 전자부하 기능을 하나로 통합한 1U 하프랙 타입 양방향 DC 전원공급기입니다.
200 W, 400 W, 800 W 전력 등급과 60 V, 150 V, 300 V, 600 V 전압 범위 모델로 구성되어 배터리 충방전, DC-DC 컨버터, 전력 모듈, 자동차 전장 시험에 활용할 수 있습니다.
소스(Source)와 싱크(Sink) 동작을 빠르게 전환해야 하는 연구개발 및 자동화 검사 환경에서 구성 검토가 필요한 제품입니다.
제품 개요
IT-M3400 시리즈는 양방향 DC 전원공급기와 회생형 DC 전자부하의 기능을 통합한 M 시리즈 전원 장비입니다. 전원을 공급하는 소스 모드와 DUT에서 에너지를 흡수하는 싱크 모드를 하나의 장비에서 운용할 수 있어 배터리, 전력변환장치, 전장 부품 시험 구성을 간소화할 수 있습니다.
1U 하프랙 크기의 소형 폼팩터로 벤치 테스트와 랙 기반 자동화 시스템 모두에 적용하기 좋으며, 다채널 구성 또는 병렬 운용이 필요한 시험 환경에서도 검토할 수 있습니다.
주요 특징
소스·싱크 통합전원공급기와 회생형 전자부하 기능을 하나로 구성하여 충전·방전 시험 흐름을 단순화합니다.
1U 하프랙 소형 설계공간 제약이 있는 연구실, 생산검사 랙, 다채널 ATE 구성에 적합한 컴팩트 구조입니다.
배터리 충방전 및 시뮬레이션소용량 배터리 충방전, 배터리 모사, BMS 및 전력변환 회로 검증에 활용할 수 있습니다.
자동화 연동 고려USB, CAN, LAN, GPIB, RS232 등 인터페이스 옵션을 검토하여 자동화 시험 시스템에 연동할 수 있습니다.

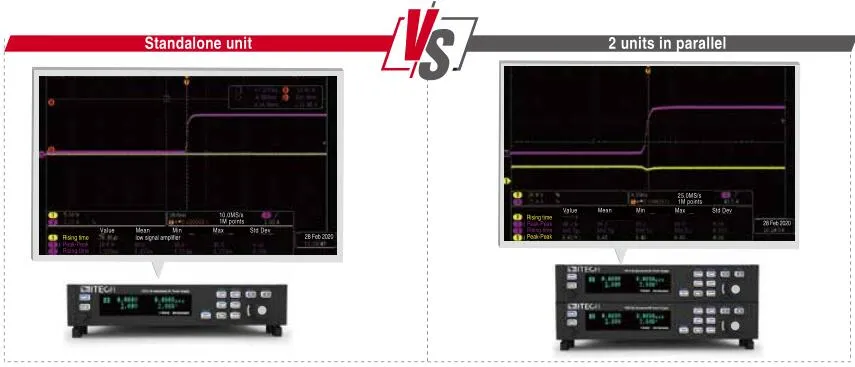

소스(Source)와 싱크(Sink) 양방향 동작
IT-M3400은 DUT에 전력을 공급하는 전원공급기 역할과 DUT에서 전력을 흡수하는 전자부하 역할을 모두 수행합니다. 배터리 충방전, DC-DC 컨버터 회생 시험, 전력 모듈 평가처럼 전류 방향이 바뀌는 시험에서 장비 구성을 줄이는 데 도움이 됩니다.
모델 라인업
IT-M3400 시리즈는 전압 범위와 전력 등급에 따라 아래 모델로 구성됩니다. 실제 도입 시에는 요구 전압, 요구 전류, 최대 전력, 병렬 구성 여부, 인터페이스 옵션을 함께 확인해야 합니다.
| 모델명 | 전압 범위 | 전류 범위 | 전력 등급 | 폼팩터 | 선택 기준 |
|---|---|---|---|---|---|
| IT-M3412 | 60 V | 30 A | 200 W | 1U half-rack | 저전압·소전력 셀/모듈 시험 |
| IT-M3422 | 60 V | 30 A | 400 W | 1U half-rack | 60 V 범위 중간 전력 시험 |
| IT-M3432 | 60 V | 30 A | 800 W | 1U half-rack | 60 V 범위 고전력 시험 |
| IT-M3413 | 150 V | 12 A | 200 W | 1U half-rack | 150 V 계통 저전력 시험 |
| IT-M3423 | 150 V | 12 A | 400 W | 1U half-rack | 150 V 계통 중간 전력 시험 |
| IT-M3433 | 150 V | 12 A | 800 W | 1U half-rack | 150 V 계통 고전력 시험 |
| IT-M3414 | 300 V | 6 A | 200 W | 1U half-rack | 300 V 계통 저전력 시험 |
| IT-M3424 | 300 V | 6 A | 400 W | 1U half-rack | 300 V 계통 중간 전력 시험 |
| IT-M3434 | 300 V | 6 A | 800 W | 1U half-rack | 300 V 계통 고전력 시험 |
| IT-M3415 | 600 V | 3 A | 200 W | 1U half-rack | 고전압 소전력 시험 |
| IT-M3425 | 600 V | 3 A | 400 W | 1U half-rack | 600 V 범위 중간 전력 시험 |
| IT-M3435 | 600 V | 3 A | 800 W | 1U half-rack | 600 V 범위 고전력 시험 |
주요 사양 및 구성 검토 포인트
| 브랜드 | 아이텍 ITECH |
|---|---|
| 시리즈 | IT-M3400 Series |
| 제품군 | 양방향 DC 전원공급기 / 회생형 소스·싱크 전원 |
| 전력 등급 | 200 W / 400 W / 800 W |
| 전압 범위 | 60 V / 150 V / 300 V / 600 V 모델 구성 |
| 폼팩터 | 1U Half-rack mini size |
| 주요 기능 | 양방향 소스/싱크, 회생형 부하, 배터리 충방전 테스트, 배터리 시뮬레이션, CC/CV 우선순위, 보호 기능 |
| 인터페이스 | USB, CAN, LAN, GPIB, RS232 등 옵션 구성 확인 필요 |

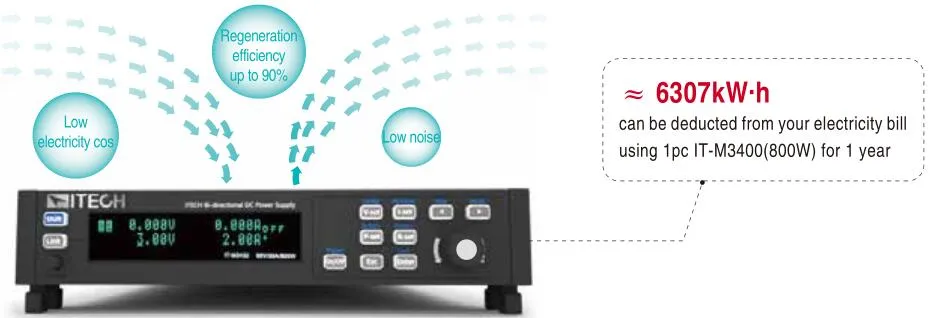

배터리 충방전 및 시뮬레이션 활용
배터리 셀·모듈의 충전과 방전 조건을 장비 한 대에서 제어할 수 있어 BMS 검증, 소용량 배터리 수명 시험, 전력 회로의 입력 조건 검토에 활용할 수 있습니다. 시험 조건은 전압, 전류, 전력, 시간, 보호 한계 조건을 함께 검토해야 합니다.

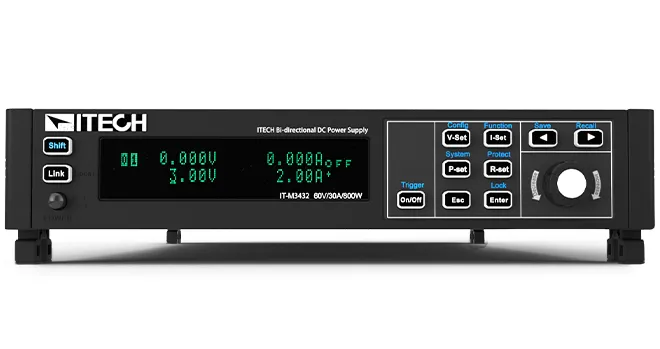

전면 조작부와 후면 연결 구성
전면 디스플레이와 조작부를 통해 기본 설정과 상태 확인이 가능하며, 후면 단자와 통신 인터페이스 구성은 실제 시험 배선, 랙 장착, 자동화 연동 방식에 따라 사전 검토가 필요합니다.
적용 분야
- 배터리 셀·모듈 충방전 테스트 및 배터리 시뮬레이션
- DC-DC 컨버터, 전력 모듈, 전력전자 회로 검증
- 자동차 전장, 에너지 저장장치, 스마트 산업 장비 평가
- 다채널 자동화 테스트 시스템 및 생산 검사 라인
- 학교, 연구소, 품질검사기관의 전원·부하 통합 시험 환경
옵션 및 액세서리 구성
랙 장착, 테스트 리드, 통신 인터페이스, 소프트웨어 구성은 시험 목적과 설치 환경에 따라 달라질 수 있습니다. 견적 요청 시 필요한 시험 전압·전류·전력, 채널 수, 통신 방식, 랙 장착 여부를 함께 알려주시면 모델 선정이 수월합니다.
랙 장착 옵션다채널 시스템 또는 ATE 랙 구성 시 장착 방식과 공간을 사전에 확인합니다.
테스트 리드시험 전류, 케이블 길이, 안전 단자 조건에 맞는 액세서리 구성을 확인합니다.구매 전 확인 포인트
① 필요한 전압 범위가 60 V, 150 V, 300 V, 600 V 중 어디에 해당하는지 확인합니다.
② 최대 전력 200 W, 400 W, 800 W 중 시험 조건에 맞는 모델을 선정합니다.
③ 단일 채널, 병렬, 다채널 동기 제어 등 시스템 구성 방식을 확인합니다.
④ 자동화 연동이 필요한 경우 통신 인터페이스와 명령 체계를 함께 검토합니다.
⑤ 교정 성적서, 납기, 옵션, 데이터시트 및 매뉴얼 제공 가능 여부를 견적 단계에서 확인합니다.
자주 묻는 질문
Q. IT-M3400은 일반 DC 전원공급기와 무엇이 다른가요?
A. 일반 DC 전원공급기는 주로 전력을 공급하는 용도지만, IT-M3400은 전력 공급과 흡수를 모두 수행하는 양방향 소스·싱크 장비입니다.
Q. 배터리 충방전 테스트에 사용할 수 있나요?
A. 네. 소용량 배터리 충전·방전 테스트와 배터리 시뮬레이션 용도로 검토할 수 있으며, 시험 전압·전류·전력 조건 확인이 필요합니다.
Q. 어떤 모델을 선택해야 하나요?
A. 필요한 전압 범위, 최대 전류, 전력 등급, 병렬 구성 여부에 따라 IT-M3412부터 IT-M3435까지 모델을 선택합니다.
Q. 자동화 시스템과 연동할 수 있나요?
A. USB, CAN, LAN, GPIB, RS232 등 인터페이스 옵션을 검토하여 ATE 및 다채널 테스트 시스템과 연동할 수 있습니다.
Q. 견적 요청 시 어떤 정보를 알려야 하나요?
A. 사용 전압, 전류, 전력, 채널 수, 병렬 구성 여부, 통신 인터페이스, 옵션, 교정 성적서 필요 여부를 알려주시면 됩니다.
Q. 데이터시트와 매뉴얼을 받을 수 있나요?
A. 제품 검토 단계에서 데이터시트, 매뉴얼, 옵션 구성 자료를 함께 확인할 수 있습니다.
