회생형 양방향 DC 전원 시스템

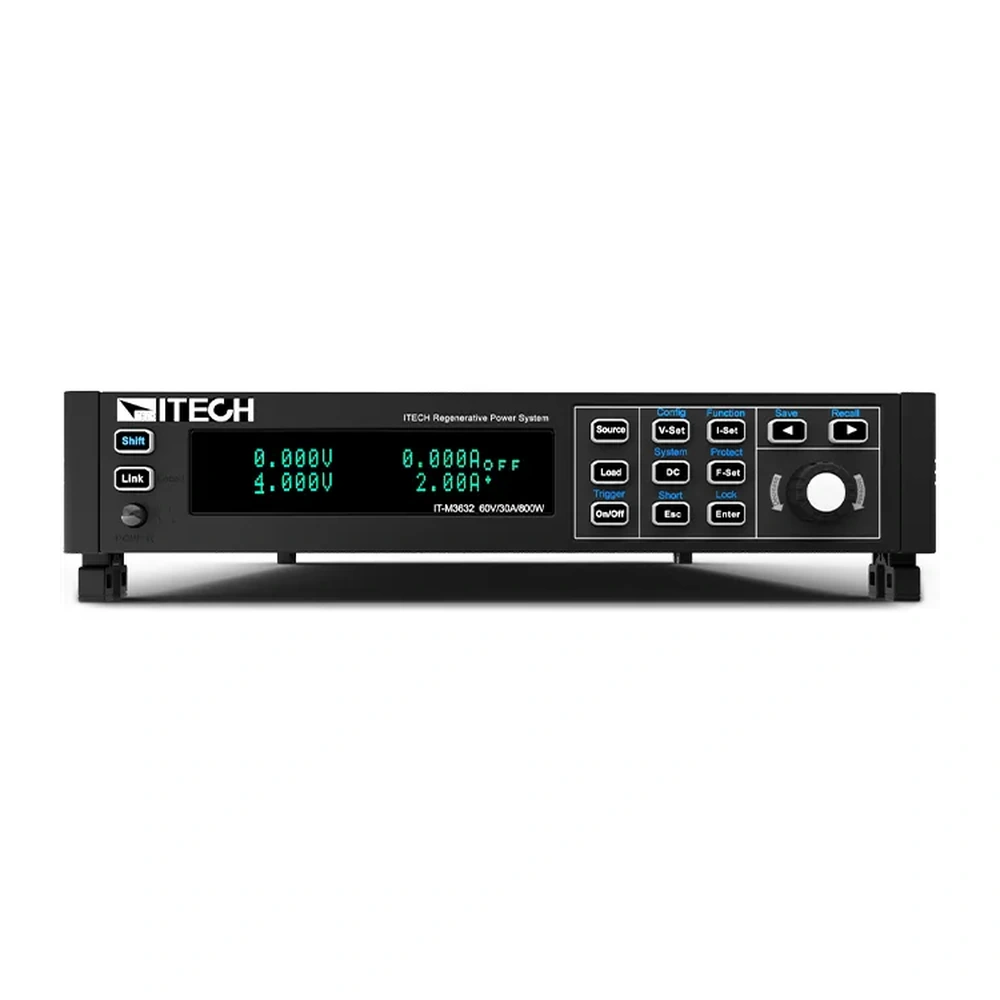

아이텍 ITECH IT-M3600 회생형 양방향 DC 전원공급기
아이텍 ITECH IT-M3600은 양방향 DC 전원공급기와 회생형 DC 전자부하 기능을 하나의 1U half-rack 장비에 통합한 회생형 전원 시스템입니다.
최대 600 V, ±30 A, ±800 W 라인업으로 배터리 충방전, 배터리 시뮬레이션, DC-DC 모듈, 마이크로 인버터, 반도체·IC 에이징 시험 구성을 검토할 수 있습니다.
소스와 로드 동작을 빠르게 전환해야 하는 R&D 및 생산검사 환경에서 공간 절감과 에너지 회수 구성을 함께 고려할 수 있습니다.
제품 개요
IT-M3600 시리즈는 전원공급기와 전자부하를 따로 구성해야 하는 시험 환경을 하나의 장비로 단순화하기 위한 회생형 양방향 DC 전원 시스템입니다. 로드 모드에서는 흡수 전력을 AC 계통으로 회생할 수 있고, 전원 모드에서는 양방향 DC 전원공급기로 동작합니다.
1U half-rack 크기의 소형 폼팩터와 12개 모델 라인업을 제공하므로, 저전압 대전류 배터리 셀 시험부터 600 V급 소형 인버터·전력변환 모듈 시험까지 필요한 전압·전류·전력 조건에 맞춰 선택할 수 있습니다.
Source & Load 2 in 1
양방향 DC 전원공급기와 회생형 전자부하 기능을 하나의 장비에서 구성합니다.
1U Half-rack
소형 랙 공간에서 다채널 전원·부하 시험 시스템을 구성하기 좋습니다.
회생형 에너지 처리
부하 시험 중 흡수한 에너지를 전력망으로 되돌리는 구성을 검토할 수 있습니다.
배터리 시험 대응
배터리 충방전, 배터리 시뮬레이션, 보호회로 검증 등에 활용할 수 있습니다.
모델 라인업
| 모델명 | 전압 | 전류 | 전력 | 선택 기준 |
|---|---|---|---|---|
| IT-M3612 | 60 V | ±30 A | ±200 W | 60 V 저전압·200 W 소형 배터리 충방전 시험 |
| IT-M3622 | 60 V | ±30 A | ±400 W | 60 V 저전압·400 W 시험 |
| IT-M3632 | 60 V | ±30 A | ±800 W | 60 V 저전압·800 W 고출력 시험 |
| IT-M3613 | 150 V | ±12 A | ±200 W | 150 V 계통·200 W 시험 |
| IT-M3623 | 150 V | ±12 A | ±400 W | 150 V 계통·400 W 시험 |
| IT-M3633 | 150 V | ±12 A | ±800 W | 150 V 계통·800 W 시험 |
| IT-M3614 | 300 V | ±6 A | ±200 W | 300 V 계통·200 W 시험 |
| IT-M3624 | 300 V | ±6 A | ±400 W | 300 V 계통·400 W 시험 |
| IT-M3634 | 300 V | ±6 A | ±800 W | 300 V 계통·800 W 시험 |
| IT-M3615 | 600 V | ±3 A | ±200 W | 600 V 고전압·200 W 시험 |
| IT-M3625 | 600 V | ±3 A | ±400 W | 600 V 고전압·400 W 시험 |
| IT-M3635 | 600 V | ±3 A | ±800 W | 600 V 고전압·800 W 시험 |

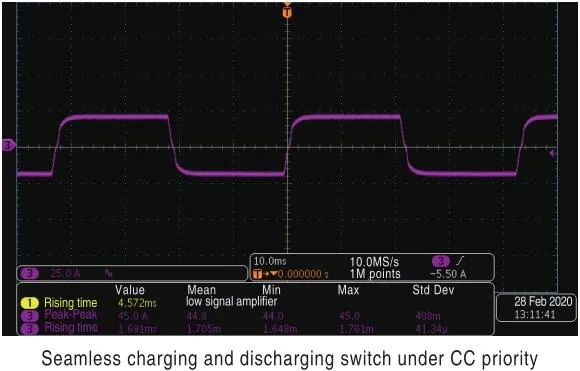

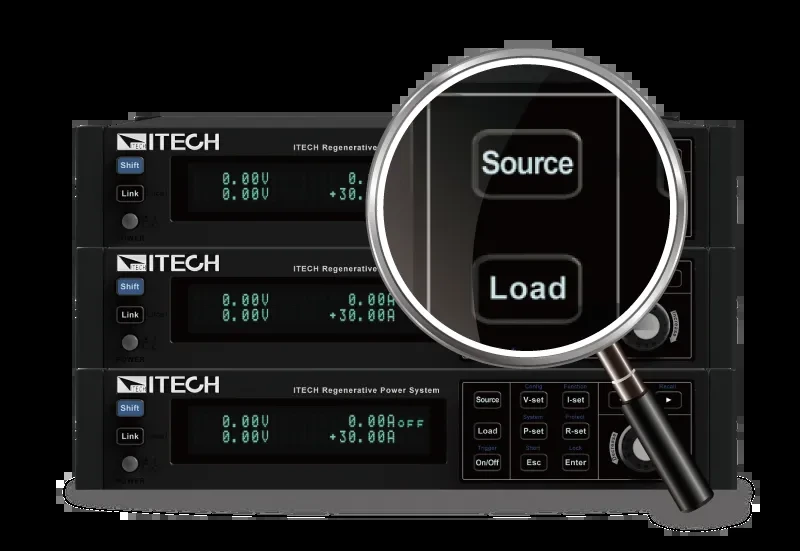

소스/로드 전환과 회생 운전
전원 공급과 부하 흡수 기능을 하나의 장비에서 전환할 수 있어 배터리와 전력변환기 시험 구성을 단순화합니다.
전류 방향이 바뀌는 시험에서 소스와 싱크 전환 특성을 확인해야 하는 경우 적합합니다.
장시간 충방전 또는 에이징 시험에서 전력 회수와 발열 저감 관점의 시스템 검토가 가능합니다.
배터리 시험 및 시뮬레이션 구성

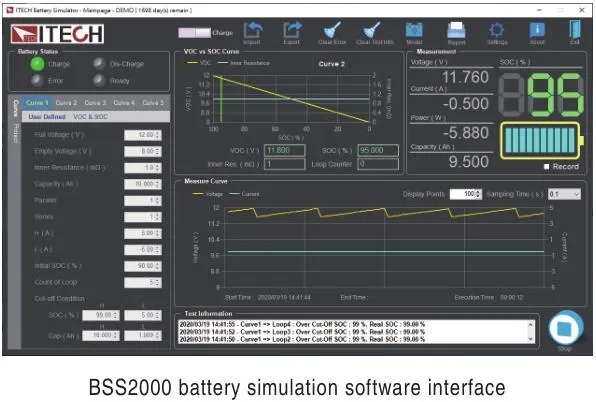

BSS2000 배터리 시뮬레이션
배터리 특성 곡선과 충방전 조건을 소프트웨어 기반으로 검토해야 하는 연구개발 환경에 활용할 수 있습니다.

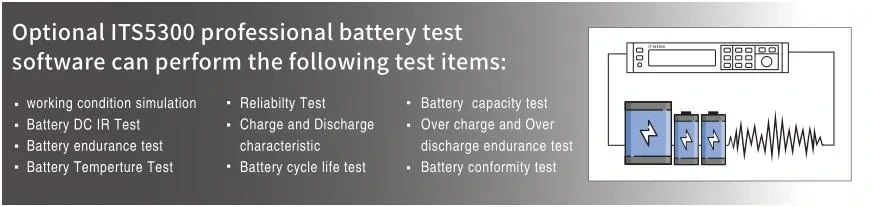

배터리 테스트 소프트웨어
배터리 충전, 방전, 대기, 사이클 시험 등 단계 기반 테스트가 필요한 경우 옵션 소프트웨어 구성을 검토합니다.
주요 적용 분야
- 소형 배터리 충방전 시험: 전기자전거, 드론, 로봇, 웨어러블 기기 배터리
- 전력변환 모듈 시험: 양방향 DC-DC 모듈, 소형 인버터, 전원 모듈
- 반도체·IC 에이징 시험: 릴레이, 와이어링 하네스, 전자 스위치, 제어 박스
- 태양광 분야 시험: 소형 PV 어레이, 마이크로 인버터, PV 옵티마이저 검토

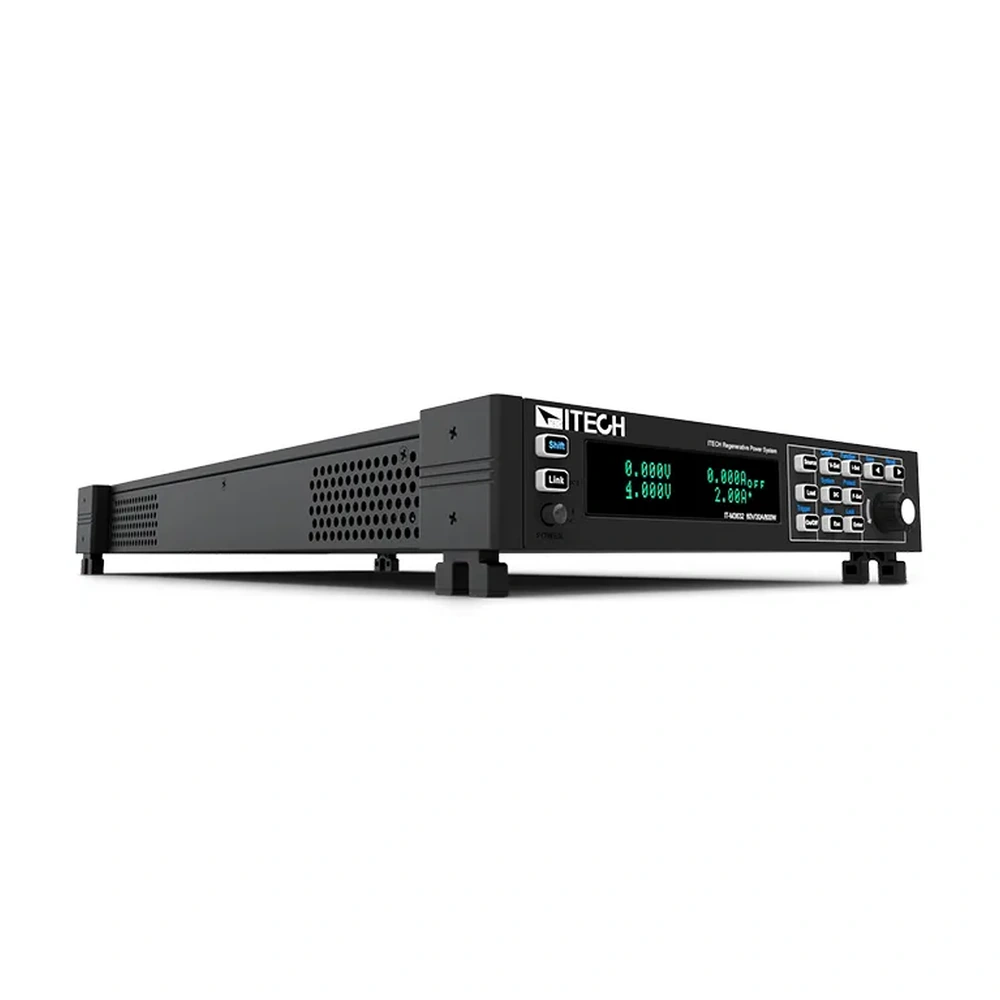

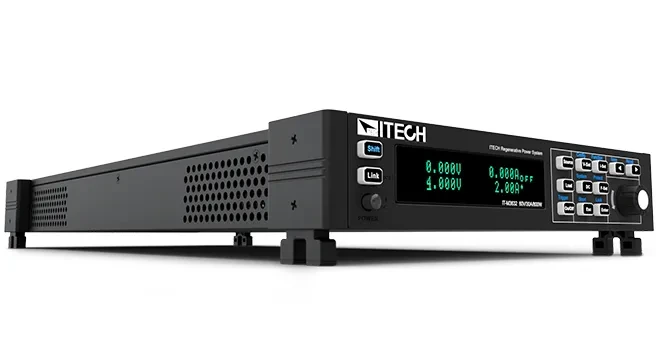

제품 외관 및 인터페이스

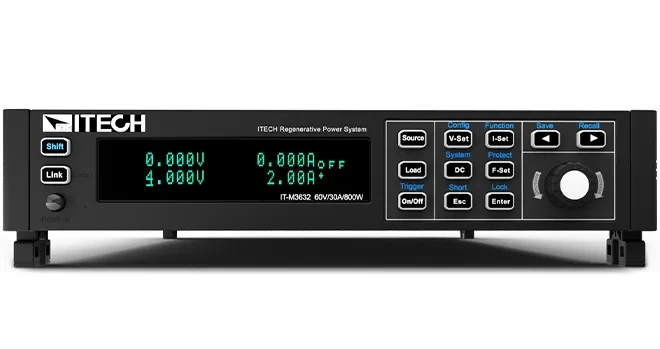

전면 디스플레이와 조작부를 통해 모드 전환, 설정값 확인, 운전 상태 확인이 가능합니다.

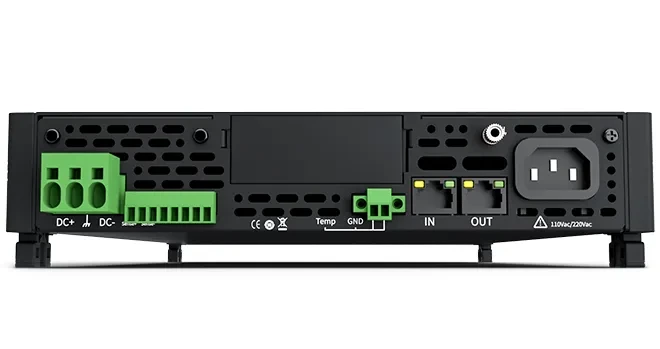

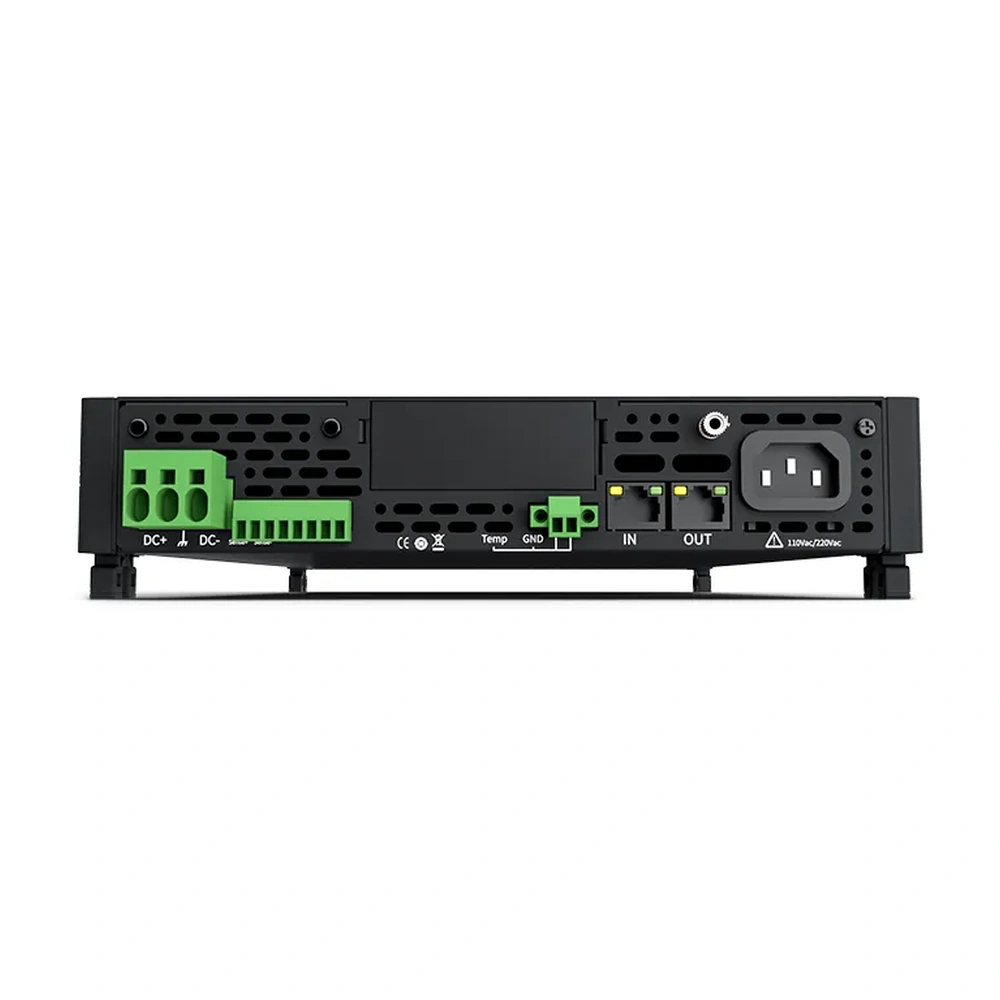

후면 단자, AC 입력, 옵션 통신 인터페이스 구성을 시험 시스템 요구사항에 맞춰 확인해야 합니다.
구매 전 확인 포인트
- 시험 대상 DUT의 최대 전압, 전류, 전력 조건과 회생 운전 가능 조건을 확인합니다.
- 60 V, 150 V, 300 V, 600 V 전압군 중 필요한 안전 여유를 고려해 모델을 선택합니다.
- 배터리 시뮬레이션 또는 배터리 시험 소프트웨어가 필요한지 확인합니다.
- 자동화 연동이 필요한 경우 RS232, CAN, LAN, GPIB, USB, RS485, 아날로그/IO 옵션 구성을 확인합니다.
- 랙 장착, 다채널 구성, 병렬 구성, 보호 모듈 등 시스템 확장 조건을 함께 검토합니다.
FAQ
IT-M3600은 어떤 용도에 적합한가요?
IT-M3600은 배터리 충방전 시험, 배터리 시뮬레이션, 양방향 DC-DC 모듈 시험, 소형 인버터·마이크로 인버터 시험, 반도체·IC 에이징 시험 등에 적합한 회생형 양방향 DC 전원 시스템입니다.
전원공급기와 전자부하 기능을 모두 사용할 수 있나요?
네. IT-M3600은 양방향 DC 전원공급기와 회생형 DC 전자부하 기능을 하나의 1U half-rack 장비에 통합한 제품군입니다. 소스 모드와 로드 모드 전환을 통해 공급과 흡수 시험을 구성할 수 있습니다.
모델 선택은 어떻게 해야 하나요?
시험 대상의 최대 전압, 최대 전류, 필요한 전력에 따라 60 V/150 V/300 V/600 V 전압군과 200 W/400 W/800 W 전력군 중에서 선택합니다. DUT 조건과 여유율을 함께 검토하는 것이 좋습니다.
회생형 기능의 장점은 무엇인가요?
부하 동작 시 흡수한 DC 에너지를 AC 전원으로 변환해 로컬 그리드로 되돌릴 수 있어 발열과 전력 소모를 줄이는 데 도움이 됩니다. 장시간 충방전·에이징 시험에서 검토 가치가 큽니다.
자동화 시스템과 연동할 수 있나요?
옵션 통신 카드 구성을 통해 RS232, CAN, LAN, GPIB, USB, RS485, 아날로그 및 IO 등 다양한 인터페이스를 검토할 수 있습니다. 실제 구성은 선택 카드와 제어 환경을 기준으로 확인해야 합니다.
데이터시트와 견적 상담이 가능한가요?
가능합니다. 모델명, 시험 전압·전류·전력, 통신 인터페이스, 랙 구성, 배터리 시뮬레이션 소프트웨어 필요 여부를 알려주시면 데이터시트 기준으로 구성 검토와 견적 상담을 진행할 수 있습니다.
