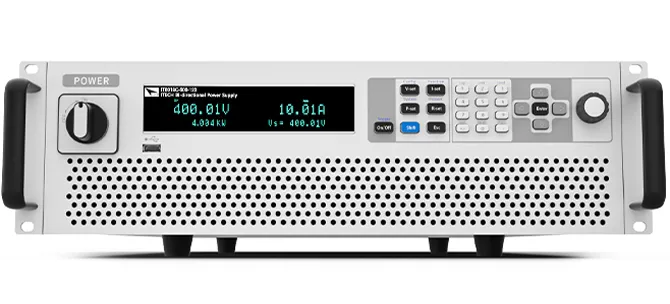

아이텍 ITECH IT6000C 양방향 프로그래머블 DC 전원공급기
IT6000C는 DC 전원공급기 Source와 회생형 전자부하 Sink 기능을 하나의 장비에서 운용할 수 있는 고전력 양방향 DC 전원공급기입니다.
배터리 충방전, EV 전장, DC-DC 컨버터, 태양광 인버터 MPPT 시험처럼 전력 공급과 흡수가 반복되는 시험 환경에 적합합니다.
도입 전에는 필요한 전압·전류·전력 범위와 병렬 확장, 통신 인터페이스, 보호 기능 조건을 함께 검토하는 것이 좋습니다.
제품 개요
아이텍 ITECH IT6000C 시리즈는 전원 공급과 부하 흡수 기능을 통합한 양방향 프로그래머블 DC 전원공급기입니다. 일반 DC 전원공급기와 전자부하를 별도로 구성하는 방식보다 시험 구성을 단순화할 수 있으며, 회생형 싱크 동작을 통해 DUT에서 회수한 에너지를 열로 소모하지 않고 전원 계통으로 되돌리는 구조를 지원합니다.
양방향 Source/Sink
전원 공급과 회생형 부하 동작을 하나의 장비에서 구성
전원 공급과 회생형 부하 동작을 하나의 장비에서 구성
고전력 확장
단독 144 kW급 모델과 병렬 확장 구성 검토 가능
단독 144 kW급 모델과 병렬 확장 구성 검토 가능
전압 등급 선택
80 V, 300 V, 500 V, 800 V, 1500 V, 2250 V 등급 중심 구성
80 V, 300 V, 500 V, 800 V, 1500 V, 2250 V 등급 중심 구성
자동화 인터페이스
USB, CAN, LAN, Digital I/O 및 옵션 인터페이스 검토
USB, CAN, LAN, Digital I/O 및 옵션 인터페이스 검토

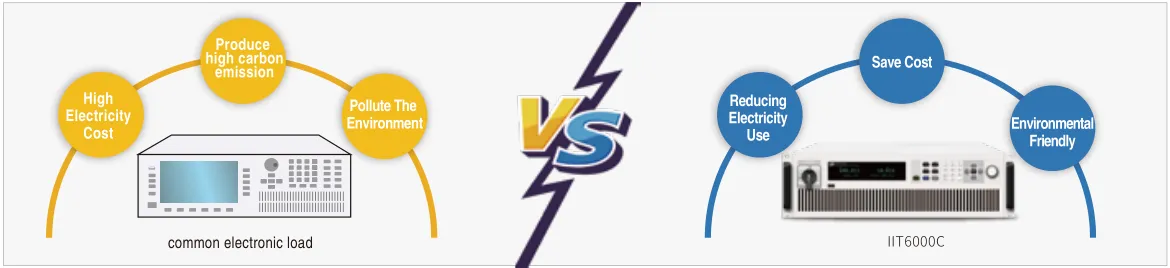

양방향 회생 동작과 Source/Sink 전환
IT6000C는 배터리, 모터 드라이브, 인버터, 컨버터 시험처럼 전류 방향이 바뀌는 조건에서 Source와 Sink 모드를 빠르게 전환하는 용도로 검토할 수 있습니다. 회생형 구조는 고전력 부하 시험 시 발열과 냉각 부담을 줄이는 데 도움이 됩니다.
모델 라인업
IT6000C는 전압 등급과 전력 용량에 따라 모델이 나뉩니다. 아래 표는 공개 자료 기반의 모델 라인업 정리이며, 실제 구매 전에는 최신 공식 데이터시트 기준으로 정격과 옵션을 재확인해야 합니다.
| 모델명 | 전압 등급 | 전류 | 전력 | 선택 기준 |
|---|---|---|---|---|
| IT6005C-80-150 | 80 V | 150 A | 5 kW | 80 V 전압 등급 / 5 kW 전력 등급 |
| IT6010C-80-300 | 80 V | 300 A | 10 kW | 80 V 전압 등급 / 10 kW 전력 등급 |
| IT6015C-80-450 | 80 V | 450 A | 15 kW | 80 V 전압 등급 / 15 kW 전력 등급 |
| IT6030C-80-900 | 80 V | 900 A | 30 kW | 80 V 전압 등급 / 30 kW 전력 등급 |
| IT6045C-80-1350 | 80 V | 1350 A | 45 kW | 80 V 전압 등급 / 45 kW 전력 등급 |
| IT6060C-80-1800 | 80 V | 1800 A | 60 kW | 80 V 전압 등급 / 60 kW 전력 등급 |
| IT6075C-80-2040 | 80 V | 2040 A | 75 kW | 80 V 전압 등급 / 75 kW 전력 등급 |
| IT6090C-80-2040 | 80 V | 2040 A | 90 kW | 80 V 전압 등급 / 90 kW 전력 등급 |
| IT6105C-80-2040 | 80 V | 2040 A | 105 kW | 80 V 전압 등급 / 105 kW 전력 등급 |
| IT6120C-80-2040 | 80 V | 2040 A | 120 kW | 80 V 전압 등급 / 120 kW 전력 등급 |
| IT6006C-300-75 | 300 V | 75 A | 6 kW | 300 V 전압 등급 / 6 kW 전력 등급 |
| IT6012C-300-150 | 300 V | 150 A | 12 kW | 300 V 전압 등급 / 12 kW 전력 등급 |
| IT6018C-300-225 | 300 V | 225 A | 18 kW | 300 V 전압 등급 / 18 kW 전력 등급 |
| IT6036C-300-450 | 300 V | 450 A | 36 kW | 300 V 전압 등급 / 36 kW 전력 등급 |
| IT6054C-300-675 | 300 V | 675 A | 54 kW | 300 V 전압 등급 / 54 kW 전력 등급 |
| IT6072C-300-900 | 300 V | 900 A | 72 kW | 300 V 전압 등급 / 72 kW 전력 등급 |
| IT6090C-300-1125 | 300 V | 1125 A | 90 kW | 300 V 전압 등급 / 90 kW 전력 등급 |
| IT6108C-300-1350 | 300 V | 1350 A | 108 kW | 300 V 전압 등급 / 108 kW 전력 등급 |
| IT6126C-300-1575 | 300 V | 1575 A | 126 kW | 300 V 전압 등급 / 126 kW 전력 등급 |
| IT6144C-300-1800 | 300 V | 1800 A | 144 kW | 300 V 전압 등급 / 144 kW 전력 등급 |
| IT6006C-500-40 | 500 V | 40 A | 6 kW | 500 V 전압 등급 / 6 kW 전력 등급 |
| IT6012C-500-80 | 500 V | 80 A | 12 kW | 500 V 전압 등급 / 12 kW 전력 등급 |
| IT6018C-500-120 | 500 V | 120 A | 18 kW | 500 V 전압 등급 / 18 kW 전력 등급 |
| IT6036C-500-240 | 500 V | 240 A | 36 kW | 500 V 전압 등급 / 36 kW 전력 등급 |
| IT6054C-500-360 | 500 V | 360 A | 54 kW | 500 V 전압 등급 / 54 kW 전력 등급 |
| IT6072C-500-480 | 500 V | 480 A | 72 kW | 500 V 전압 등급 / 72 kW 전력 등급 |
| IT6090C-500-600 | 500 V | 600 A | 90 kW | 500 V 전압 등급 / 90 kW 전력 등급 |
| IT6108C-500-720 | 500 V | 720 A | 108 kW | 500 V 전압 등급 / 108 kW 전력 등급 |
| IT6126C-500-840 | 500 V | 840 A | 126 kW | 500 V 전압 등급 / 126 kW 전력 등급 |
| IT6144C-500-960 | 500 V | 960 A | 144 kW | 500 V 전압 등급 / 144 kW 전력 등급 |
| IT6006C-800-25 | 800 V | 25 A | 6 kW | 800 V 전압 등급 / 6 kW 전력 등급 |
| IT6012C-800-50 | 800 V | 50 A | 12 kW | 800 V 전압 등급 / 12 kW 전력 등급 |
| IT6018C-800-75 | 800 V | 75 A | 18 kW | 800 V 전압 등급 / 18 kW 전력 등급 |
| IT6036C-800-150 | 800 V | 150 A | 36 kW | 800 V 전압 등급 / 36 kW 전력 등급 |
| IT6054C-800-225 | 800 V | 225 A | 54 kW | 800 V 전압 등급 / 54 kW 전력 등급 |
| IT6072C-800-300 | 800 V | 300 A | 72 kW | 800 V 전압 등급 / 72 kW 전력 등급 |
| IT6090C-800-375 | 800 V | 375 A | 90 kW | 800 V 전압 등급 / 90 kW 전력 등급 |
| IT6108C-800-450 | 800 V | 450 A | 108 kW | 800 V 전압 등급 / 108 kW 전력 등급 |
| IT6126C-800-525 | 800 V | 525 A | 126 kW | 800 V 전압 등급 / 126 kW 전력 등급 |
| IT6144C-800-600 | 800 V | 600 A | 144 kW | 800 V 전압 등급 / 144 kW 전력 등급 |
| IT6018C-1500-40 | 1500 V | 40 A | 18 kW | 1500 V 전압 등급 / 18 kW 전력 등급 |
| IT6036C-1500-80 | 1500 V | 80 A | 36 kW | 1500 V 전압 등급 / 36 kW 전력 등급 |
| IT6054C-1500-120 | 1500 V | 120 A | 54 kW | 1500 V 전압 등급 / 54 kW 전력 등급 |
| IT6072C-1500-160 | 1500 V | 160 A | 72 kW | 1500 V 전압 등급 / 72 kW 전력 등급 |
| IT6090C-1500-200 | 1500 V | 200 A | 90 kW | 1500 V 전압 등급 / 90 kW 전력 등급 |
| IT6108C-1500-240 | 1500 V | 240 A | 108 kW | 1500 V 전압 등급 / 108 kW 전력 등급 |
| IT6126C-1500-280 | 1500 V | 280 A | 126 kW | 1500 V 전압 등급 / 126 kW 전력 등급 |
| IT6144C-1500-320 | 1500 V | 320 A | 144 kW | 1500 V 전압 등급 / 144 kW 전력 등급 |
| IT6018C-2250-25 | 2250 V | 25 A | 18 kW | 2250 V 전압 등급 / 18 kW 전력 등급 |
| IT6036C-2250-50 | 2250 V | 50 A | 36 kW | 2250 V 전압 등급 / 36 kW 전력 등급 |
| IT6054C-2250-75 | 2250 V | 75 A | 54 kW | 2250 V 전압 등급 / 54 kW 전력 등급 |
| IT6072C-2250-100 | 2250 V | 100 A | 72 kW | 2250 V 전압 등급 / 72 kW 전력 등급 |
| IT6090C-2250-125 | 2250 V | 125 A | 90 kW | 2250 V 전압 등급 / 90 kW 전력 등급 |
| IT6108C-2250-150 | 2250 V | 150 A | 108 kW | 2250 V 전압 등급 / 108 kW 전력 등급 |
| IT6126C-2250-175 | 2250 V | 175 A | 126 kW | 2250 V 전압 등급 / 126 kW 전력 등급 |
| IT6144C-2250-200 | 2250 V | 200 A | 144 kW | 2250 V 전압 등급 / 144 kW 전력 등급 |
주요 사양 및 검토 포인트
| 제품군 | 양방향 프로그래머블 DC 전원공급기 / 회생형 DC 파워 시스템 |
|---|---|
| 전압 범위 | 공개 자료 기준 최대 2250 V 등급 |
| 전류 범위 | 공개 자료 기준 최대 2040 A 등급 |
| 전력 범위 | 모델별 5 kW~144 kW급, 병렬 확장 구성은 시스템 조건 확인 필요 |
| 회생 효율 | 공개 자료 기준 최대 95% 수준으로 안내됨. 설치 환경과 모델 조건에 따라 확인 필요 |
| 보호 기능 | OVP, ±OCP, ±OPP, OTP, Power-down protection, Anti-islanding protection 등 공개 자료 기준 |
| 인터페이스 | USB, CAN, LAN, Digital I/O 기본 안내. GPIB, Analog, RS-232는 옵션 검토 |

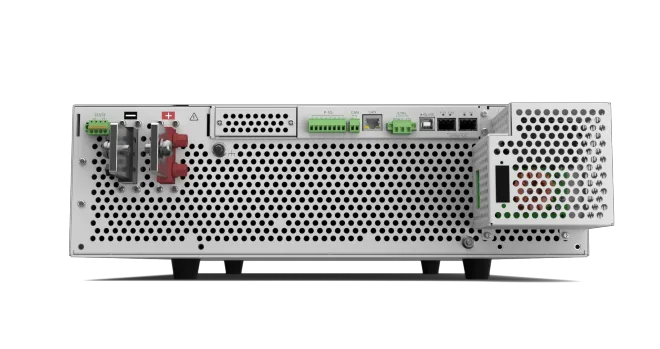

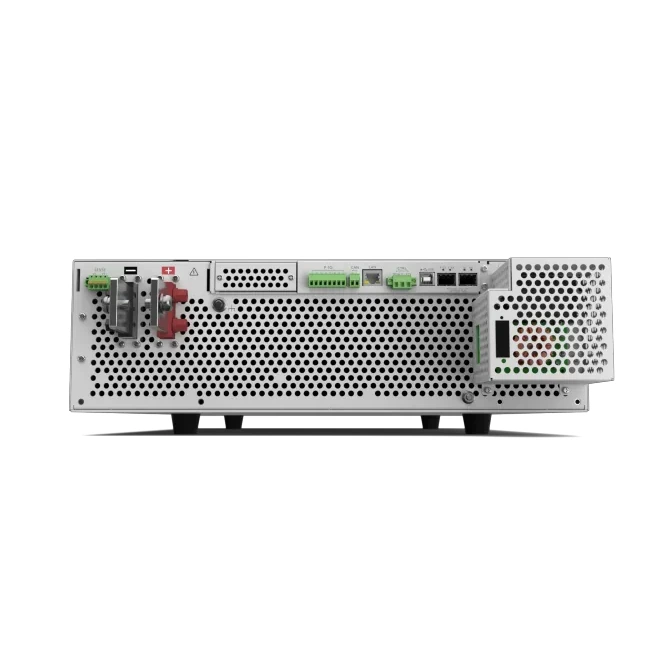

후면 단자와 시스템 구성
고전력 양방향 전원공급기는 전원 배선, 통신 인터페이스, 안전 보호 조건이 중요합니다. 설치 전에는 입력 전원, 출력 케이블, 접지, 랙 구성, 냉각 조건, 원격 제어 방식을 함께 검토해야 합니다.
적용 분야
IT6000C는 고전력 DC 시험에서 양방향 전력 흐름을 재현해야 하는 연구개발, 품질검사, 생산검사 환경에 적합합니다.
EV 배터리 충방전 및 배터리 시뮬레이션
DC-DC 컨버터 및 인버터 전원 평가

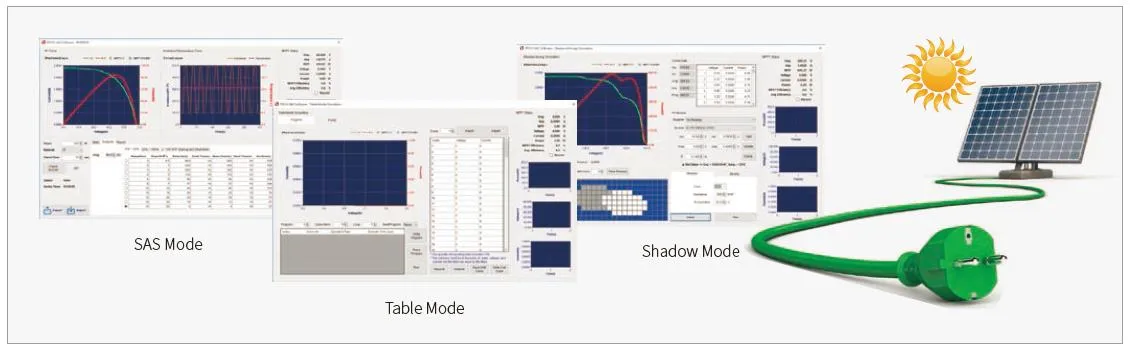

태양광 인버터 MPPT 및 I-V 곡선 시험
자동차 전장 전압 변동 및 내구 시험
소프트웨어 및 옵션 구성
배터리 시뮬레이션, 연료전지 시뮬레이션, 태양광 어레이 시뮬레이션 등은 시험 목적에 따라 별도 소프트웨어와 인터페이스 옵션 검토가 필요할 수 있습니다.
BSS2000
배터리 시뮬레이션 조건 검토 시 활용 가능한 소프트웨어 구성입니다.
FCS3000
연료전지 시뮬레이션 환경을 검토할 때 확인할 수 있는 소프트웨어 구성입니다.
랙/병렬 시스템
고전력 시험은 병렬 대수, 배선, 냉각, 설치 공간을 함께 검토해야 합니다.
액세서리 및 인터페이스 확인
옵션 인터페이스
자동화 제어, 외부 신호 연동 조건에 따라 인터페이스 옵션을 검토합니다.
IT-E1601
통신 및 시스템 연동 구성이 필요한 경우 확인할 수 있는 옵션입니다.
통신 케이블
원격 제어 및 자동화 연동 시 필요한 케이블 구성을 확인합니다.
테스트 리드
시험 전류와 안전 조건에 맞는 케이블·단자 규격 확인이 필요합니다.
구매 전 확인 포인트
- 시험 대상의 최대 전압, 최대 전류, 연속 전력, 피크 조건을 먼저 확인합니다.
- 충전·방전 전환 속도, 회생 운전 조건, 보호 기능 요구사항을 확인합니다.
- 자동화 연동이 필요한 경우 LAN, CAN, USB, Digital I/O 및 옵션 인터페이스를 검토합니다.
- 병렬 확장 구성은 설치 전원, 랙, 냉각, 배선, 안전 차단 조건을 함께 검토해야 합니다.
- 고전압·고전류 장비이므로 설치와 운전은 제조사 매뉴얼 및 현장 안전 규정에 따라 진행해야 합니다.
FAQ
IT6000C는 어떤 용도에 적합한가요?
IT6000C는 EV 배터리 충방전 시험, 배터리 시뮬레이션, DC-DC 컨버터 검증, 태양광 인버터 MPPT 시험, 자동차 전장 전원 변동 시험처럼 소스와 싱크 동작이 모두 필요한 고전력 DC 시험 환경에 적합합니다.
IT6000C는 전원공급기와 전자부하를 따로 구성해야 하나요?
IT6000C는 양방향 DC 전원공급기 구조로 전원 공급 Source와 회생형 전자부하 Sink 기능을 하나의 장비에서 지원합니다. 다만 시험 조건, 전압·전류 범위, 병렬 구성 여부는 모델별로 검토해야 합니다.
최대 전압과 전류 범위는 어떻게 되나요?
공개 자료 기준 IT6000C 시리즈는 최대 2250 V 전압 등급과 최대 2040 A 전류 등급의 모델 구성이 제공됩니다. 실제 선택 모델의 정격 전압·전류·전력은 데이터시트 기준으로 확인해야 합니다.
병렬 확장이 가능한가요?
IT6000C는 마스터-슬레이브 병렬 구성을 지원하는 시리즈로 소개되어 있으며, 고전력 시험에서는 필요한 전력 용량과 설치 환경에 맞춰 병렬 대수와 배선 조건을 검토해야 합니다.
통신 인터페이스는 무엇을 지원하나요?
공개 자료 기준 USB, CAN, LAN, Digital I/O가 기본 인터페이스로 안내되며, GPIB, Analog, RS-232는 옵션으로 검토할 수 있습니다.
데이터시트와 견적 상담을 받을 수 있나요?
가능합니다. 필요한 전압, 전류, 전력, 시험 대상, 자동화 연동 여부를 알려주시면 모델 선정과 데이터시트, 견적 상담을 함께 진행할 수 있습니다.
