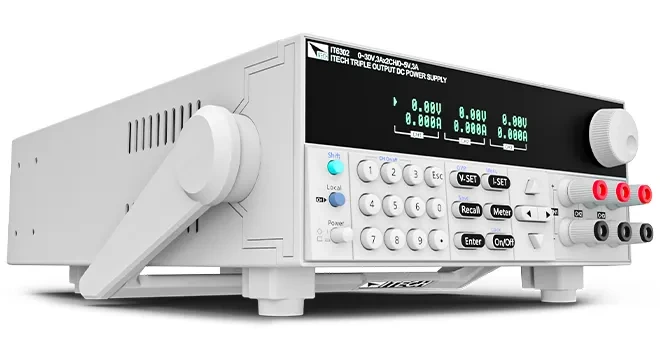

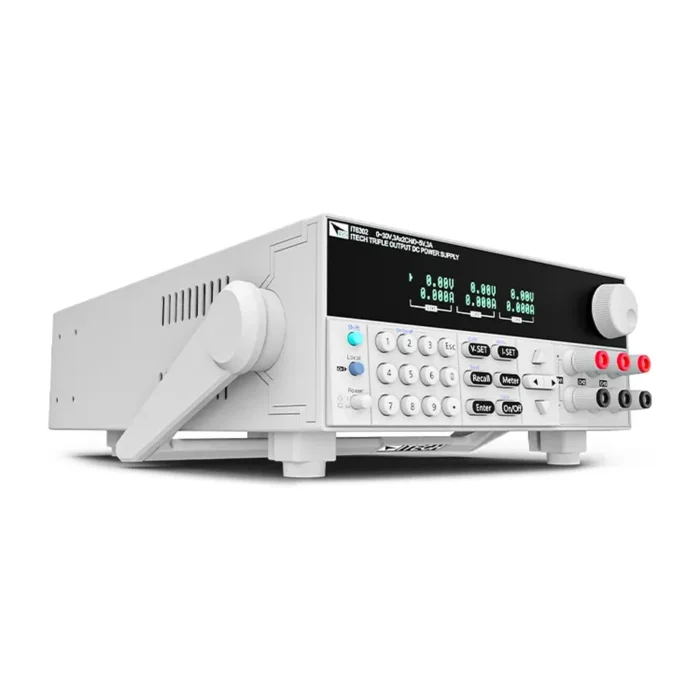

Triple Channel Programmable DC Power Supply
아이텍 ITECH IT6300 트리플 채널 프로그래머블 DC 전원공급기
IT6300 시리즈는 3개의 독립 출력 채널을 제공하는 벤치형 프로그래머블 DC 전원공급기입니다.
각 채널의 전압과 전류를 개별 설정할 수 있으며, 직렬·병렬·트랙 모드를 활용해 다양한 회로 시험 조건을 구성할 수 있습니다.
1 mV / 1 mA 해상도, VFD 디스플레이, 원격 센스, 통신 인터페이스를 지원해 연구개발·교육 실험·생산검사 환경에 적합합니다.
제품 개요
아이텍 ITECH IT6300은 하나의 장비에서 3개 채널을 독립적으로 제어할 수 있는 트리플 채널 DC 전원공급기입니다. 전자회로 보드, 센서 모듈, 임베디드 장치, 교육 실험, 생산 검사처럼 여러 전압 레일을 동시에 공급해야 하는 환경에서 활용할 수 있습니다.
3채널 출력
CH1, CH2, CH3 전압·전류 개별 설정
CH1, CH2, CH3 전압·전류 개별 설정
1 mV / 1 mA 해상도
기본 DC 전원 시험 조건 정밀 설정
기본 DC 전원 시험 조건 정밀 설정
직렬·병렬·트랙 모드
전압·전류 확장 및 동기 조정 구성
전압·전류 확장 및 동기 조정 구성
자동화 연동
RS232/USB/GPIB/LAN 계열별 검토
RS232/USB/GPIB/LAN 계열별 검토

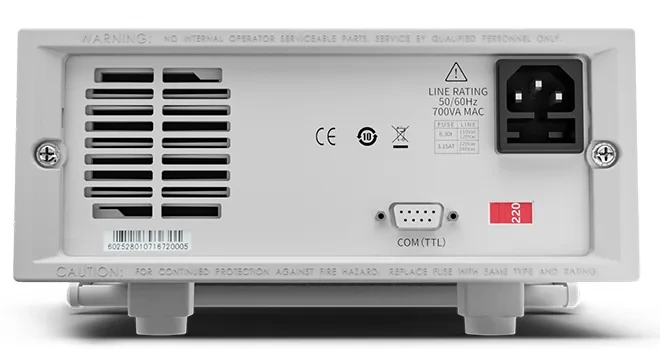

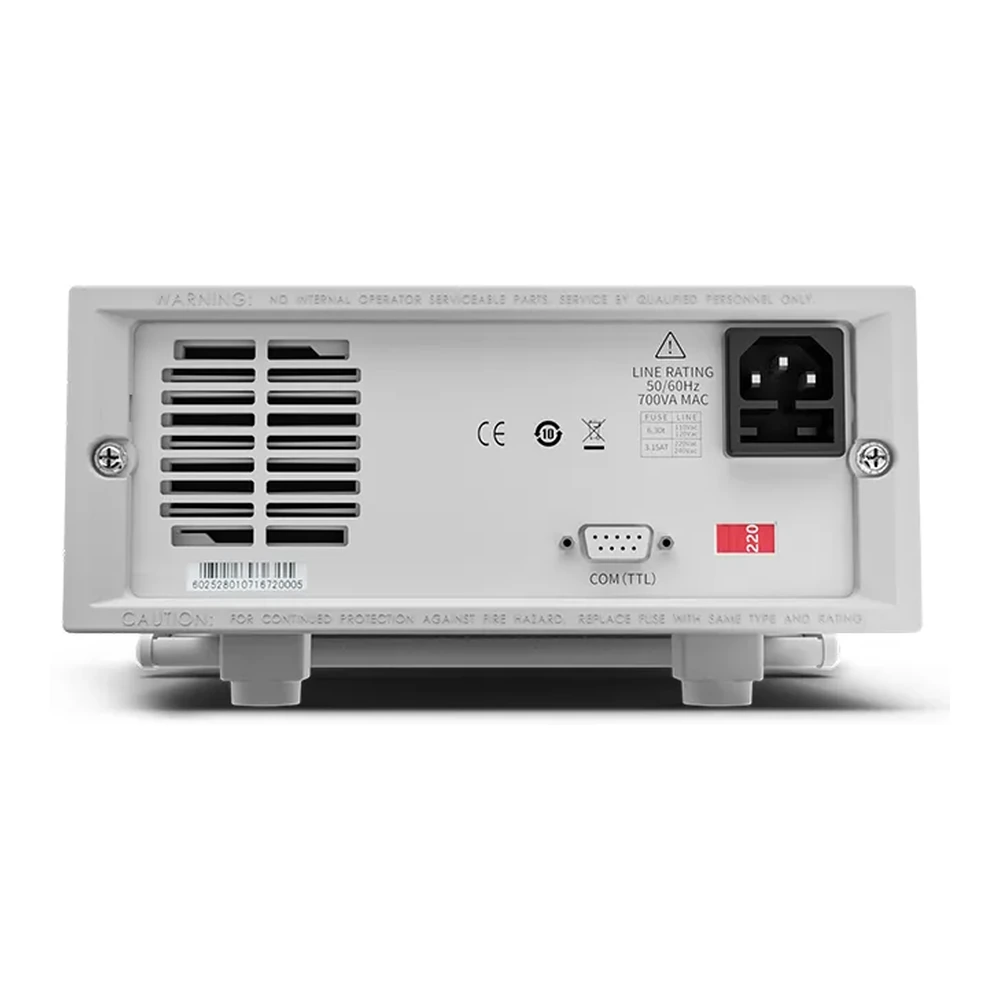

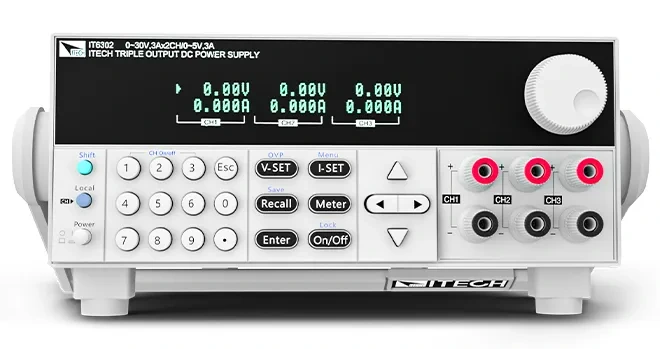

전면 조작부와 후면 연결부
모델 라인업
IT6300 시리즈는 30 V/3 A, 30 V/6 A, 60 V/3 A 계열과 5 V/3 A 보조 채널 조합으로 구성됩니다. A/B/C 계열은 통신 인터페이스 구성이 다르므로 자동화 환경에서는 인터페이스 조건을 함께 확인해야 합니다.
| 모델 | CH1 | CH2 | CH3 | 인터페이스 | 선택 기준 |
|---|---|---|---|---|---|
| IT6302 | 0~30 V / 0~3 A / 90 W | 0~30 V / 0~3 A / 90 W | 0~5 V / 0~3 A / 15 W | 공식 이미지/유통자료 기준 확인 필요 | 트리플 출력 기본 구성 |
| IT6322A | 0~30 V / 0~3 A / 90 W | 0~30 V / 0~3 A / 90 W | 0~5 V / 0~3 A / 15 W | RS232, USB | A 계열 기본 인터페이스 |
| IT6322B | 0~30 V / 0~3 A / 90 W | 0~30 V / 0~3 A / 90 W | 0~5 V / 0~3 A / 15 W | RS232, USB, GPIB | B 계열 GPIB 포함 |
| IT6322C | 0~30 V / 0~3 A / 90 W | 0~30 V / 0~3 A / 90 W | 0~5 V / 0~3 A / 15 W | LAN, USB, GPIB | C 계열 LAN 포함 |
| IT6332A | 0~30 V / 0~6 A / 180 W | 0~30 V / 0~6 A / 180 W | 0~5 V / 0~3 A / 15 W | RS232, USB | 30 V 고전류형 |
| IT6332B | 0~30 V / 0~6 A / 180 W | 0~30 V / 0~6 A / 180 W | 0~5 V / 0~3 A / 15 W | RS232, USB, GPIB | 30 V 고전류형, GPIB 포함 |
| IT6332C | 0~30 V / 0~6 A / 180 W | 0~30 V / 0~6 A / 180 W | 0~5 V / 0~3 A / 15 W | LAN, USB, GPIB | 30 V 고전류형, LAN 포함 |
| IT6333A | 0~60 V / 0~3 A / 180 W | 0~60 V / 0~3 A / 180 W | 0~5 V / 0~3 A / 15 W | RS232, USB | 60 V형 |
| IT6333B | 0~60 V / 0~3 A / 180 W | 0~60 V / 0~3 A / 180 W | 0~5 V / 0~3 A / 15 W | RS232, USB, GPIB | 60 V형, GPIB 포함 |
| IT6333C | 0~60 V / 0~3 A / 180 W | 0~60 V / 0~3 A / 180 W | 0~5 V / 0~3 A / 15 W | LAN, USB, GPIB | 60 V형, LAN 포함 |

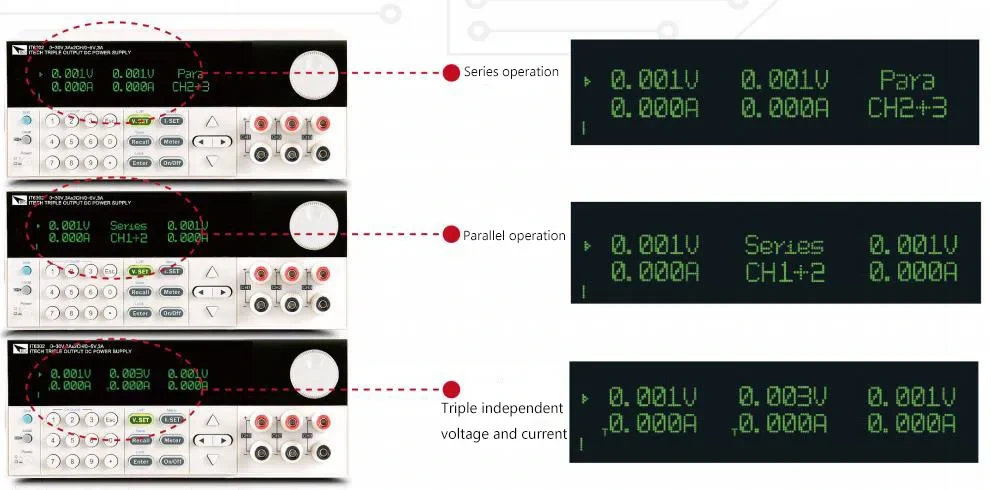

직렬·병렬·트랙 모드 구성
IT6300은 채널을 독립적으로 사용하는 기본 운전 외에도 직렬, 병렬, 트랙 모드를 지원해 전압·전류 조건을 유연하게 구성할 수 있습니다. 회로 보드 다중 전원 레일 시험, 정전압·정전류 조건 검토, 동기 출력 제어가 필요한 환경에서 활용도가 높습니다.
구매 전 확인 포인트
- 필요 채널 수와 각 채널별 전압·전류·전력 조건
- 30 V 계열, 60 V 계열, 5 V 보조 채널 사용 여부
- 직렬·병렬·트랙 모드 사용 필요성
- 자동화 연동용 RS232, USB, GPIB, LAN 인터페이스 조건
- 랙 장착, 교정 성적서, 납기 및 수량 조건
FAQ
IT6300은 어떤 용도에 적합한가요?
IT6300은 연구개발, 교육 실험, 생산라인 검사, 소형 전자회로 전원 공급처럼 여러 DC 전압을 동시에 공급해야 하는 환경에 적합한 트리플 채널 프로그래머블 DC 전원공급기입니다.
트리플 채널 전원공급기의 장점은 무엇인가요?
하나의 장비에서 CH1, CH2, CH3 출력을 독립적으로 설정할 수 있어 회로 보드의 아날로그 전원, 디지털 전원, 보조 전원을 동시에 구성할 수 있습니다. 직렬, 병렬, 트랙 모드를 활용하면 시험 조건 구성 폭도 넓어집니다.
IT6322, IT6332, IT6333 계열은 어떻게 구분하나요?
IT6322 계열은 30 V/3 A 2채널과 5 V/3 A 1채널 구성이며, IT6332 계열은 30 V/6 A 2채널과 5 V/3 A 1채널, IT6333 계열은 60 V/3 A 2채널과 5 V/3 A 1채널 구성으로 검토할 수 있습니다.
A, B, C 계열의 인터페이스 차이는 무엇인가요?
공개 자료 기준 A 계열은 RS232와 USB, B 계열은 RS232, USB, GPIB, C 계열은 LAN, USB, GPIB 인터페이스 구성을 기준으로 구분할 수 있습니다.
직렬·병렬·트랙 모드는 어떤 경우에 사용하나요?
직렬 모드는 더 높은 전압이 필요할 때, 병렬 모드는 더 높은 전류가 필요할 때, 트랙 모드는 여러 채널의 전압을 비례 관계로 함께 조정해야 할 때 검토합니다. 실제 설정 가능 조건은 선택 모델과 매뉴얼 기준으로 확인해야 합니다.
견적 전에 어떤 정보를 준비하면 좋나요?
필요 채널 수, 각 채널별 전압과 전류, 인터페이스, 랙 장착 여부, 교정 성적서 필요 여부, 납기 조건을 알려주시면 모델 선정과 견적 검토가 빠릅니다.
데이터시트와 매뉴얼을 받을 수 있나요?
가능합니다. 모델별 출력 범위, 리플·노이즈, 정확도, 인터페이스와 보호 기능은 데이터시트 및 매뉴얼 기준으로 확인하는 것을 권장합니다.
기술 상담 및 견적 문의
IT6300 모델 선정은 필요한 채널별 전압·전류 조건과 인터페이스 구성을 함께 확인해야 합니다. 사용 목적과 시험 조건을 알려주시면 적합 모델과 구성 검토를 도와드립니다.
