ITECH High Power DC Power Supply

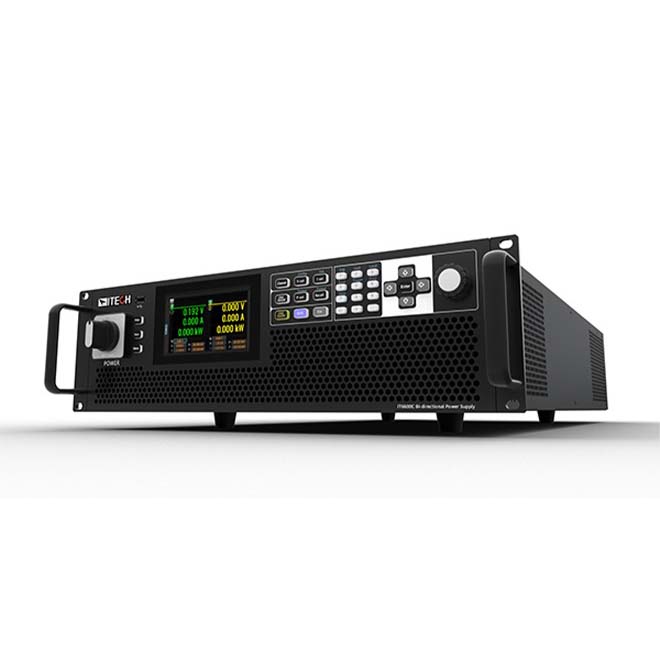

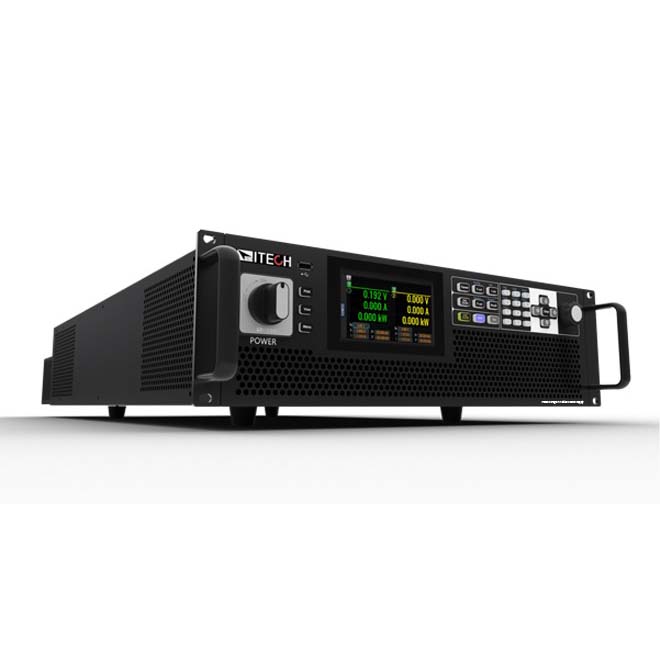

ITECH IT6600D
고전력 프로그래머블 DC 전원공급기
IT6600D 시리즈는 3U 섀시에서 듀얼 채널 각 21 kW, 직렬/병렬 구성 시 최대 42 kW 운용이 가능한 고전력 DC 전원공급기입니다. 연구소, 생산라인, ATE 시스템, ESS 및 고전압 UPS 시험 환경에 적합합니다.
3U / 최대 42 kW
듀얼 채널 독립 제어
최대 10 MW 병렬 확장
USB / LAN / CAN / Digital IO
듀얼 채널 독립 제어
최대 10 MW 병렬 확장
USB / LAN / CAN / Digital IO
제품 핵심 포인트
고전력 밀도
3U 단일 장비에서 최대 42 kW 구성으로 공간 제약이 큰 랙 시스템에 유리합니다.
3U 단일 장비에서 최대 42 kW 구성으로 공간 제약이 큰 랙 시스템에 유리합니다.
듀얼 채널 구조
3U 장비 기준 각 채널 21 kW를 독립적으로 제어·측정할 수 있습니다.
3U 장비 기준 각 채널 21 kW를 독립적으로 제어·측정할 수 있습니다.
넓은 출력 범위
직렬/병렬 구성을 통해 저전압·대전류, 고전압·저전류 조건을 유연하게 대응합니다.
직렬/병렬 구성을 통해 저전압·대전류, 고전압·저전류 조건을 유연하게 대응합니다.
자동화 연동
USB, LAN, CAN 2.0B, Digital IO를 기본 제공하고 GPIB, EtherCAT, Analog/RS232를 옵션으로 지원합니다.
USB, LAN, CAN 2.0B, Digital IO를 기본 제공하고 GPIB, EtherCAT, Analog/RS232를 옵션으로 지원합니다.
MODEL LINEUP
ITECH IT6600D 전체 모델 라인업
IT6600D 시리즈는 1200 V, 1600 V, 2250 V 전압군으로 구성되며, 모델별 최대 출력 전력은 42 kW부터 420 kW까지 선택할 수 있습니다.
채널 직렬 또는 병렬 구성을 통해 전압·전류 범위를 유연하게 확장할 수 있어 고전압 UPS, ESS, 데이터센터 전원, ATE 및 생산라인 시험에 적합합니다.
1200 V 출력 라인업
| 모델명 | 최대 전압 | 최대 전류 | 최대 전력 | 주요 출력 구성 | 높이 |
|---|---|---|---|---|---|
| IT6642D-1200-200 | 1200 V | 200 A | 42 kW | 600 V / 100 A / 21 kW × 2ch, 600 V / 200 A / 42 kW × 1ch, 1200 V / 100 A / 42 kW × 1ch | 3U |
| IT6684D-1200-400 | 1200 V | 400 A | 84 kW | 600 V / 200 A / 42 kW × 2ch, 600 V / 400 A / 84 kW × 1ch, 1200 V / 200 A / 84 kW × 1ch | 15U |
| IT66126D-1200-600 | 1200 V | 600 A | 126 kW | 600 V / 300 A / 63 kW × 2ch, 600 V / 600 A / 126 kW × 1ch, 1200 V / 300 A / 126 kW × 1ch | 15U |
| IT66168D-1200-800 | 1200 V | 800 A | 168 kW | 600 V / 400 A / 84 kW × 2ch, 600 V / 800 A / 168 kW × 1ch, 1200 V / 400 A / 168 kW × 1ch | 27U |
| IT66210D-1200-1000 | 1200 V | 1000 A | 210 kW | 600 V / 500 A / 105 kW × 2ch, 600 V / 1000 A / 210 kW × 1ch, 1200 V / 500 A / 210 kW × 1ch | 27U |
| IT66252D-1200-1200 | 1200 V | 1200 A | 252 kW | 600 V / 600 A / 126 kW × 2ch, 600 V / 1200 A / 252 kW × 1ch, 1200 V / 600 A / 252 kW × 1ch | 27U |
| IT66294D-1200-1400 | 1200 V | 1400 A | 294 kW | 600 V / 700 A / 147 kW × 2ch, 600 V / 1400 A / 294 kW × 1ch, 1200 V / 700 A / 294 kW × 1ch | 27U |
| IT66336D-1200-1600 | 1200 V | 1600 A | 336 kW | 600 V / 800 A / 168 kW × 2ch, 600 V / 1600 A / 336 kW × 1ch, 1200 V / 800 A / 336 kW × 1ch | 37U |
| IT66378D-1200-1800 | 1200 V | 1800 A | 378 kW | 600 V / 900 A / 189 kW × 2ch, 600 V / 1800 A / 378 kW × 1ch, 1200 V / 900 A / 378 kW × 1ch | 37U |
| IT66420D-1200-2000 | 1200 V | 2000 A | 420 kW | 600 V / 1000 A / 210 kW × 2ch, 600 V / 2000 A / 420 kW × 1ch, 1200 V / 1000 A / 420 kW × 1ch | 37U |
1600 V 출력 라인업
| 모델명 | 최대 전압 | 최대 전류 | 최대 전력 | 주요 출력 구성 | 높이 |
|---|---|---|---|---|---|
| IT6642D-1600-120 | 1600 V | 120 A | 42 kW | 800 V / 60 A / 21 kW × 2ch, 800 V / 120 A / 42 kW × 1ch, 1600 V / 60 A / 42 kW × 1ch | 3U |
| IT6684D-1600-240 | 1600 V | 240 A | 84 kW | 800 V / 120 A / 42 kW × 2ch, 800 V / 240 A / 84 kW × 1ch, 1600 V / 120 A / 84 kW × 1ch | 15U |
| IT66126D-1600-360 | 1600 V | 360 A | 126 kW | 800 V / 180 A / 63 kW × 2ch, 800 V / 360 A / 126 kW × 1ch, 1600 V / 180 A / 126 kW × 1ch | 15U |
| IT66168D-1600-480 | 1600 V | 480 A | 168 kW | 800 V / 240 A / 84 kW × 2ch, 800 V / 480 A / 168 kW × 1ch, 1600 V / 240 A / 168 kW × 1ch | 27U |
| IT66210D-1600-600 | 1600 V | 600 A | 210 kW | 800 V / 300 A / 105 kW × 2ch, 800 V / 600 A / 210 kW × 1ch, 1600 V / 300 A / 210 kW × 1ch | 27U |
| IT66252D-1600-720 | 1600 V | 720 A | 252 kW | 800 V / 360 A / 126 kW × 2ch, 800 V / 720 A / 252 kW × 1ch, 1600 V / 360 A / 252 kW × 1ch | 27U |
| IT66294D-1600-840 | 1600 V | 840 A | 294 kW | 800 V / 420 A / 147 kW × 2ch, 800 V / 840 A / 294 kW × 1ch, 1600 V / 420 A / 294 kW × 1ch | 27U |
| IT66336D-1600-960 | 1600 V | 960 A | 336 kW | 800 V / 480 A / 168 kW × 2ch, 800 V / 960 A / 336 kW × 1ch, 1600 V / 480 A / 336 kW × 1ch | 37U |
| IT66378D-1600-1080 | 1600 V | 1080 A | 378 kW | 800 V / 540 A / 189 kW × 2ch, 800 V / 1080 A / 378 kW × 1ch, 1600 V / 540 A / 378 kW × 1ch | 37U |
| IT66420D-1600-1200 | 1600 V | 1200 A | 420 kW | 800 V / 600 A / 210 kW × 2ch, 800 V / 1200 A / 420 kW × 1ch, 1600 V / 600 A / 420 kW × 1ch | 37U |
2250 V 출력 라인업
| 모델명 | 최대 전압 | 최대 전류 | 최대 전력 | 주요 출력 구성 | 높이 |
|---|---|---|---|---|---|
| IT6642D-2250-100 | 2250 V | 100 A | 42 kW | 1200 V / 50 A / 21 kW × 2ch, 1200 V / 100 A / 42 kW × 1ch, 2250 V / 50 A / 42 kW × 1ch | 3U |
| IT6684D-2250-200 | 2250 V | 200 A | 84 kW | 1200 V / 100 A / 42 kW × 2ch, 1200 V / 200 A / 84 kW × 1ch, 2250 V / 100 A / 84 kW × 1ch | 15U |
| IT66126D-2250-300 | 2250 V | 300 A | 126 kW | 1200 V / 150 A / 63 kW × 2ch, 1200 V / 300 A / 126 kW × 1ch, 2250 V / 150 A / 126 kW × 1ch | 15U |
| IT66168D-2250-400 | 2250 V | 400 A | 168 kW | 1200 V / 200 A / 84 kW × 2ch, 1200 V / 400 A / 168 kW × 1ch, 2250 V / 200 A / 168 kW × 1ch | 27U |
| IT66210D-2250-500 | 2250 V | 500 A | 210 kW | 1200 V / 250 A / 105 kW × 2ch, 1200 V / 500 A / 210 kW × 1ch, 2250 V / 250 A / 210 kW × 1ch | 27U |
| IT66252D-2250-600 | 2250 V | 600 A | 252 kW | 1200 V / 300 A / 126 kW × 2ch, 1200 V / 600 A / 252 kW × 1ch, 2250 V / 300 A / 252 kW × 1ch | 27U |
| IT66294D-2250-700 | 2250 V | 700 A | 294 kW | 1200 V / 350 A / 147 kW × 2ch, 1200 V / 700 A / 294 kW × 1ch, 2250 V / 350 A / 294 kW × 1ch | 27U |
| IT66336D-2250-800 | 2250 V | 800 A | 336 kW | 1200 V / 400 A / 168 kW × 2ch, 1200 V / 800 A / 336 kW × 1ch, 2250 V / 400 A / 336 kW × 1ch | 37U |
| IT66378D-2250-900 | 2250 V | 900 A | 378 kW | 1200 V / 450 A / 189 kW × 2ch, 1200 V / 900 A / 378 kW × 1ch, 2250 V / 450 A / 378 kW × 1ch | 37U |
| IT66420D-2250-1000 | 2250 V | 1000 A | 420 kW | 1200 V / 500 A / 210 kW × 2ch, 1200 V / 1000 A / 420 kW × 1ch, 2250 V / 500 A / 420 kW × 1ch | 37U |
모델 선택 시 확인할 사항
- 필요한 최대 출력 전압이 1200 V, 1600 V, 2250 V 중 어느 범위인지 확인합니다.
- DUT 시험 조건에 필요한 최대 전류와 최대 전력을 함께 확인합니다.
- 듀얼 채널 독립 운전, 단일 채널 병렬 운전, 직렬 운전 중 필요한 구성을 검토합니다.
- 랙 높이 3U, 15U, 27U, 37U 구성을 설치 공간과 함께 확인합니다.
- ATE, ESS, UPS, 데이터센터 전원 시험처럼 자동화가 필요한 경우 통신 인터페이스 옵션을 함께 검토합니다.
시험 기능 및 운용 편의성

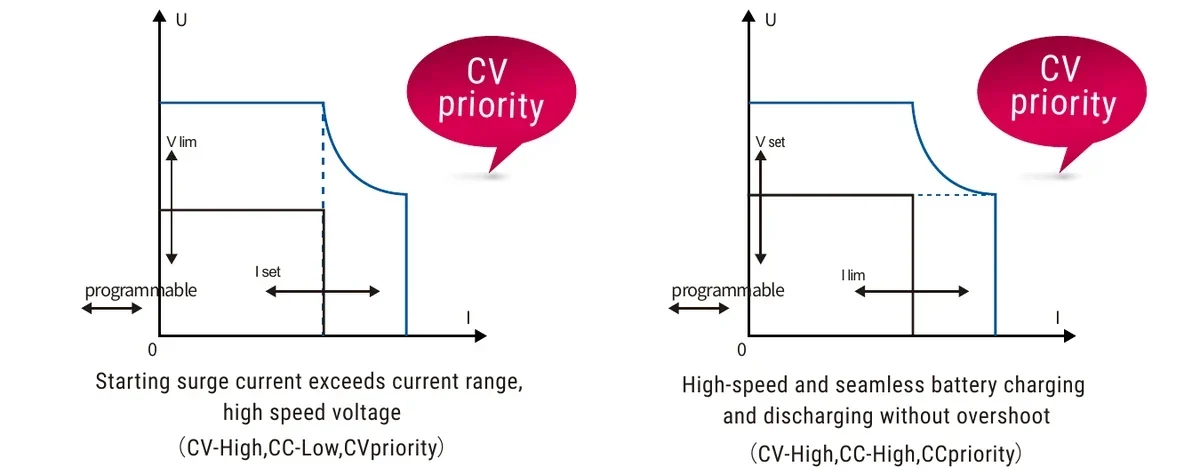

CC/CV Priority 기능은 DUT 조건에 따라 전류 우선 또는 전압 우선 응답을 선택할 수 있어, 돌입 전류가 큰 부하나 배터리 충방전처럼 오버슈트 관리가 중요한 시험에 유용합니다. 5인치 터치스크린 GUI, 오실로스코프 기능, 데이터 레코더, List 기능을 통해 장비 단독 운용과 자동화 시험을 모두 지원합니다.
대전력 시스템 확장 및 보호 기능

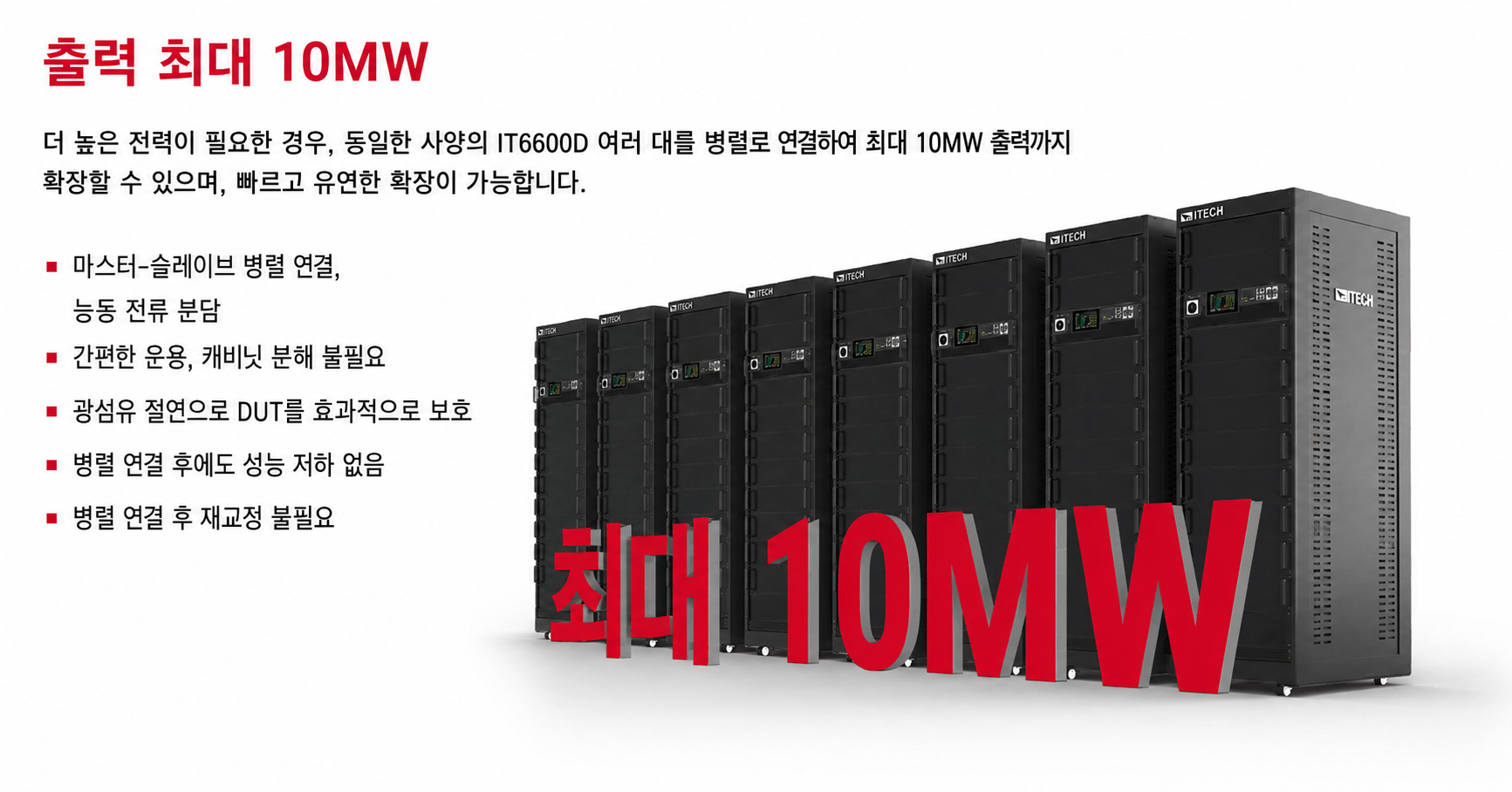

동일 사양 장비의 병렬 구성을 통해 최대 10 MW까지 확장할 수 있으며, 마스터-슬레이브 전류 공유, 광섬유 기반 절연 통신, 병렬 연결 후 성능 손실 없음, 별도 재교정 불필요 구성을 지원합니다. 보호 기능은 OVP, OCP, OPP, UVP, UCP와 최대 전압·전류·전력 제한 기능을 포함합니다.
통신 인터페이스 및 소프트웨어

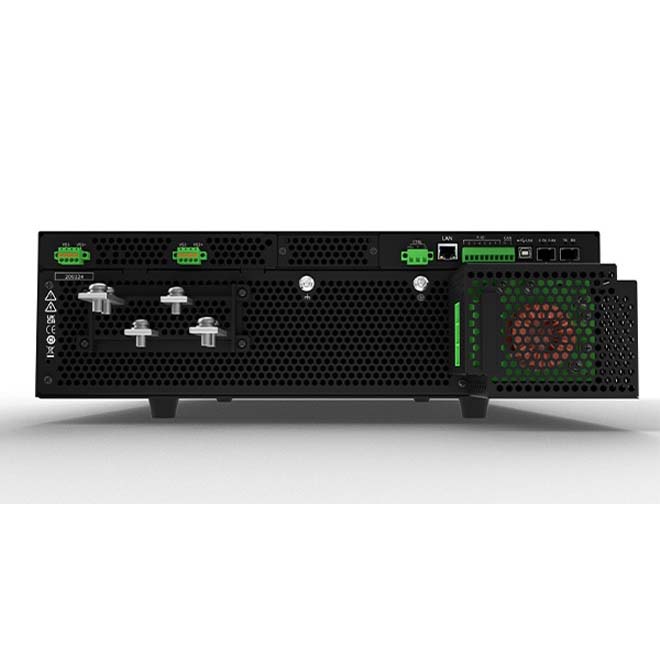

기본 인터페이스는 USB(USB-TMC/USB-VCP), LAN(Rawsocket, Modbus-TCP, Profinet, VNC, VXI-11, Web, Telnet), CAN 2.0B(CANopen/CAN2.0), Digital IO입니다. 옵션으로 GPIB, EtherCAT, Analog & RS232를 구성할 수 있으며 PV6600 PC 소프트웨어, Web server, VNC 화면 전송을 지원합니다.
적용 분야
- 데이터센터 전원장치 및 고전력 DC 전원 시험
- ESS, 배터리 충방전 및 고전압 전원 시스템 검증
- ATE 시스템, 생산라인 자동 검사 설비
- 고전압 UPS, 통신 전원, 전력전자 장치 시험
- 전기화학, 도금, 스퍼터링, 표면처리 전원 시험
기술 상담 및 견적 문의
필요 전압·전류·전력, 듀얼 채널/단일 채널 구성, 병렬 확장 여부, 통신 인터페이스, 랙 구성 조건에 따라 적합한 모델이 달라질 수 있습니다. 적용하려는 DUT와 시험 조건을 알려주시면 모델 선정과 시스템 구성 상담을 도와드립니다.
FAQ
Q. IT6600D는 어떤 용도에 적합한가요?
A. 데이터센터 전원, ESS, 고전압 UPS, ATE, 생산라인, 도금·스퍼터링·표면처리 등 고전력 DC 전원 시험에 적합합니다.
A. 데이터센터 전원, ESS, 고전압 UPS, ATE, 생산라인, 도금·스퍼터링·표면처리 등 고전력 DC 전원 시험에 적합합니다.
Q. 3U 장비 한 대로 몇 kW까지 사용할 수 있나요?
A. 3U 단일 장비 기준 듀얼 채널 각 21 kW, 직렬 또는 병렬 구성 시 최대 42 kW 구성이 가능합니다.
A. 3U 단일 장비 기준 듀얼 채널 각 21 kW, 직렬 또는 병렬 구성 시 최대 42 kW 구성이 가능합니다.
Q. 자동화 시스템과 연결할 수 있나요?
A. USB, LAN, CAN 2.0B, Digital IO를 기본 제공하며 GPIB, EtherCAT, Analog & RS232는 옵션으로 구성할 수 있습니다.
A. USB, LAN, CAN 2.0B, Digital IO를 기본 제공하며 GPIB, EtherCAT, Analog & RS232는 옵션으로 구성할 수 있습니다.
Q. 대전력 시스템으로 확장 가능한가요?
A. 동일 사양 장비를 병렬 연결하여 최대 10 MW까지 확장할 수 있으며, 마스터-슬레이브 전류 공유와 광섬유 절연 통신을 지원합니다.
A. 동일 사양 장비를 병렬 연결하여 최대 10 MW까지 확장할 수 있으며, 마스터-슬레이브 전류 공유와 광섬유 절연 통신을 지원합니다.
Q. 견적 요청 시 어떤 정보를 전달하면 좋나요?
A. 목표 전압·전류·전력, 듀얼/단일 채널 구성, 병렬 확장 여부, 통신 인터페이스, 랙 구성, DUT 종류와 시험 목적을 알려주시면 모델 선정이 빨라집니다.
A. 목표 전압·전류·전력, 듀얼/단일 채널 구성, 병렬 확장 여부, 통신 인터페이스, 랙 구성, DUT 종류와 시험 목적을 알려주시면 모델 선정이 빨라집니다.
