Wide-range Programmable DC Power Supply
아이텍 ITECH IT6900A 와이드 레인지 프로그래머블 DC 전원공급기

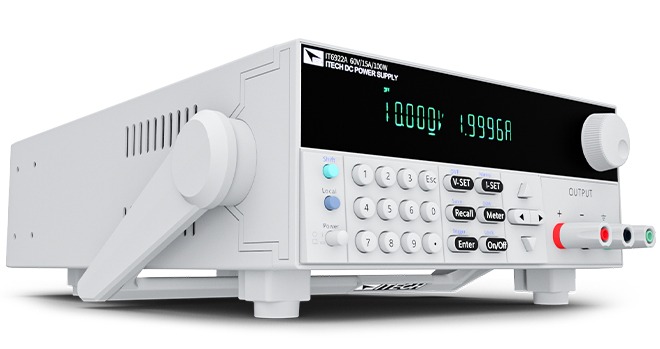

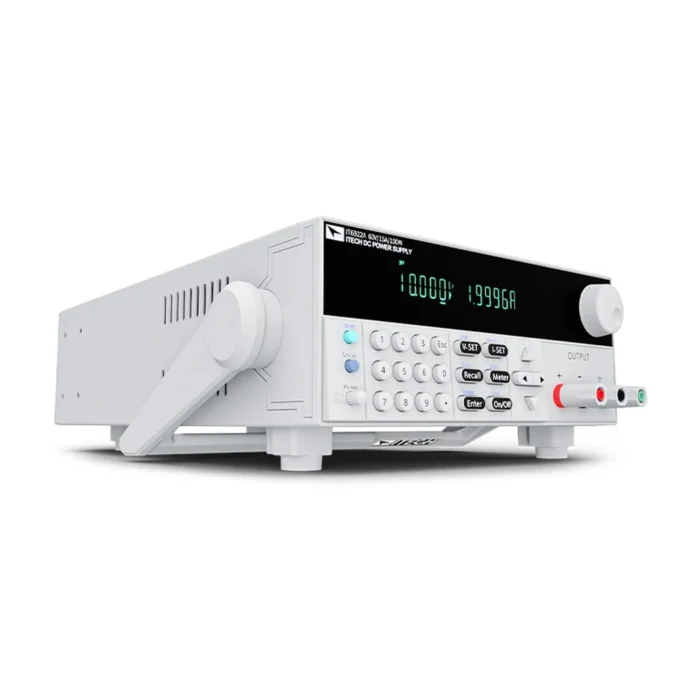

아이텍 ITECH IT6900A는 자동 와이드 레인지 출력 방식을 적용한 단일 출력 프로그래머블 DC 전원공급기입니다.
고정 전력 범위 안에서 고전압·저전류 또는 저전압·고전류 조건을 유연하게 구성할 수 있어 다양한 DUT 전원 평가에 활용됩니다.
RS232, USB, GPIB 통신과 SCPI 명령을 지원하여 연구개발, 생산검사, 자동화 테스트 환경에 적용하기 좋습니다.
제품 개요
IT6900A 시리즈는 자동 범위 전원 출력 기술을 적용해 하나의 전원공급기로 여러 전압·전류 조합을 구성할 수 있는 DC 전원공급기입니다. 예를 들어 동일한 정격 전력 안에서 고전압·저전류 조건과 저전압·고전류 조건을 전환해 사용할 수 있으므로, 시험 대상이 자주 바뀌는 연구개발 및 생산검사 환경에서 장비 활용도를 높일 수 있습니다.
VFD 디스플레이, 전면 패널 설정, 리스트 프로그래밍, 원격 제어 인터페이스를 지원하여 벤치형 시험과 시스템 기반 자동화 시험을 모두 고려할 수 있습니다.
모델 라인업
| 모델명 | 최대 전압 | 최대 전류 | 출력 전력 | 선택 기준 |
|---|---|---|---|---|
| IT6922A | 60 V | 5 A | 100 W | 소형 연구개발·교육용 기본 모델 |
| IT6932A | 60 V | 10 A | 200 W | 60 V 계열 중 전류 여유가 필요한 시험 |
| IT6933A | 150 V | 5 A | 200 W | 고전압·저전류 DUT 시험 |
| IT6942A | 60 V | 15 A | 360 W | 60 V 중전류 전원 평가 |
| IT6952A | 60 V | 25 A | 600 W | 60 V 고전류·600 W 시험 |
| IT6953A | 150 V | 10 A | 600 W | 150 V 고전력 DUT 시험 |
※ 모델별 세부 정확도, 리플/노이즈, 인터페이스 조건은 공식 데이터시트 기준으로 최종 확인이 필요합니다.
주요 특징
자동 와이드 레인지 출력
고정 전력 범위 안에서 전압·전류 조합을 유연하게 설정할 수 있습니다.
고정 전력 범위 안에서 전압·전류 조합을 유연하게 설정할 수 있습니다.
리스트 프로그래밍
전압·전류 단계를 순차 출력하여 반복 시험 조건을 구성할 수 있습니다.
전압·전류 단계를 순차 출력하여 반복 시험 조건을 구성할 수 있습니다.
원격 제어 지원
RS232, USB, GPIB 및 SCPI 명령 기반 자동화 테스트에 활용할 수 있습니다.
RS232, USB, GPIB 및 SCPI 명령 기반 자동화 테스트에 활용할 수 있습니다.
보호 기능
OVP, OCP, OTP 등 보호 기능을 통해 시험 조건을 안정적으로 관리할 수 있습니다.
OVP, OCP, OTP 등 보호 기능을 통해 시험 조건을 안정적으로 관리할 수 있습니다.

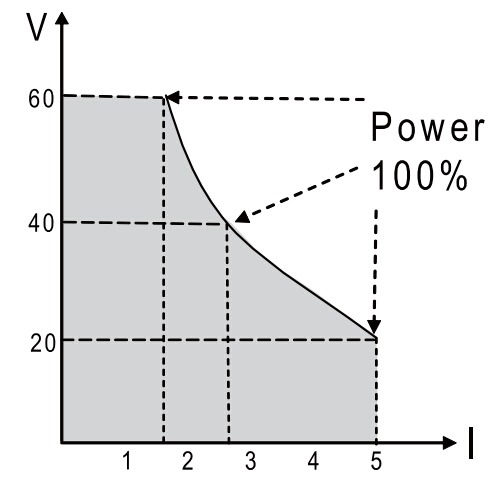

와이드 레인지 출력 개념
IT6900A는 정격 전력 한도 안에서 출력 전압과 전류의 사용 범위를 자동으로 조정하는 구조입니다. 하나의 장비로 고전압·저전류 조건과 저전압·고전류 조건을 모두 검토해야 하는 경우 장비 구성을 단순화할 수 있습니다.
전면·후면 구성

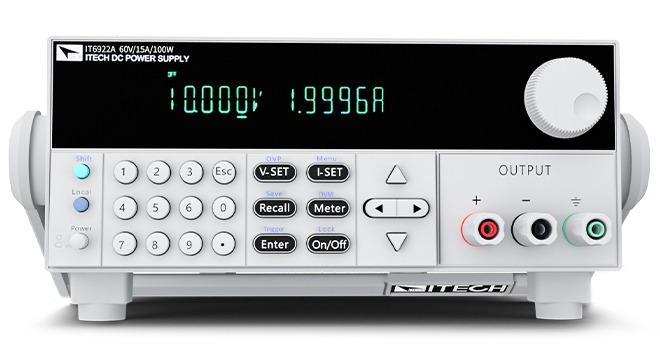

전면 패널에서 전압·전류 설정, 출력 ON/OFF, 리스트 실행 등 기본 조작을 수행할 수 있습니다.

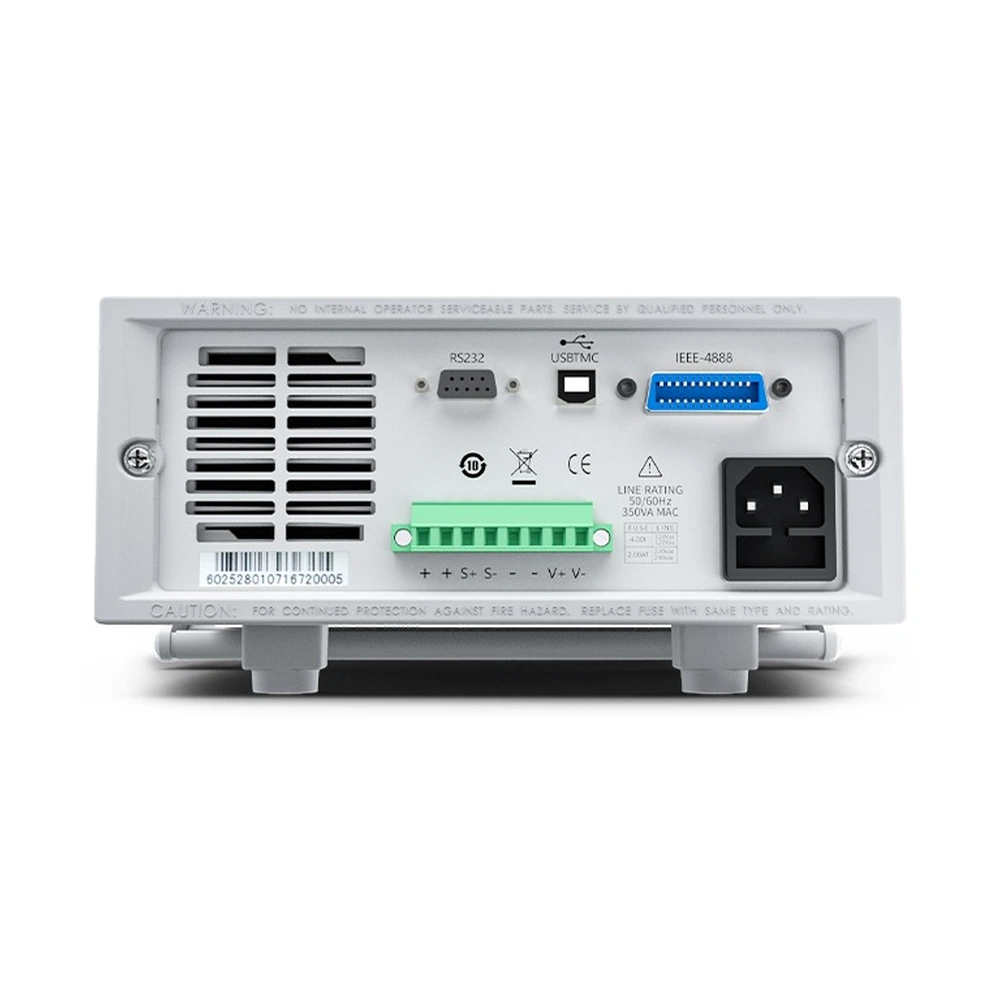

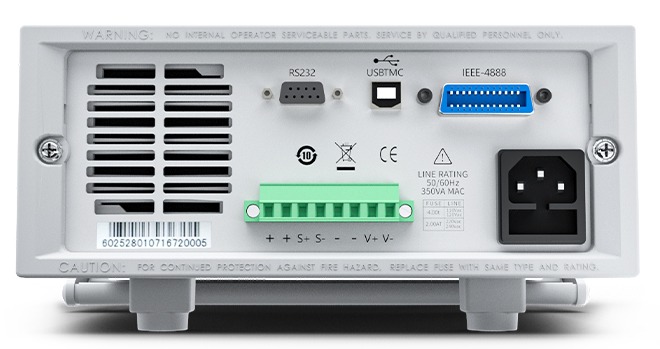

후면에는 통신 인터페이스와 원격 센싱, 출력 단자 구성이 제공되어 시스템 연동에 활용할 수 있습니다.

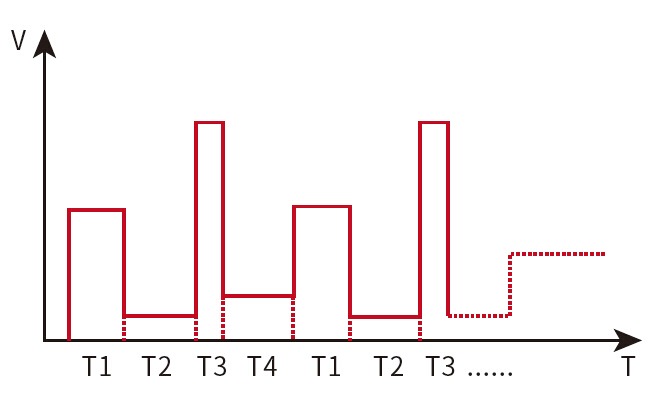

리스트 프로그래밍
시간에 따라 전압 또는 전류 조건을 단계적으로 변경해야 하는 시험에서는 리스트 프로그래밍 기능을 활용할 수 있습니다. DUT의 전원 변동 조건, 반복 부하 조건, 생산검사 시퀀스 구성에 유용합니다.
적용 분야
- DC/DC 컨버터, 전원 모듈, 레귤레이터 입력 전원 평가
- 배터리 충전 회로 및 휴대용 전자제품 전원 조건 시험
- 센서, 제어 보드, 통신 모듈, 소형 전장 부품 전원 공급
- 연구개발 벤치 테스트, 생산라인 기능검사, 학교·연구소 실험
- PC 기반 자동화 테스트 및 SCPI 명령 제어 환경
구매 전 확인 포인트
1. 최대 전압·전류·전력: DUT가 요구하는 최대 조건이 모델 정격 안에 들어오는지 확인해야 합니다.
2. 자동화 인터페이스: PC 제어, 생산검사 자동화, 기존 ATE 연동 시 RS232/USB/GPIB 사용 조건을 확인해야 합니다.
3. 출력 시퀀스: 리스트 프로그래밍이 필요한 경우 단계 수, 시간 조건, 반복 조건을 사전에 정리하는 것이 좋습니다.
4. 교정 및 문서: 품질검사·시험기관 납품용이면 교정 성적서, 매뉴얼, 데이터시트 제공 여부를 함께 검토해야 합니다.
FAQ
Q. IT6900A는 어떤 용도에 적합한가요?
A. IT6900A는 DC/DC 컨버터, 배터리 충전 회로, 센서, 전장 부품, 생산라인 전원 검사, 연구개발 전원 평가처럼 다양한 전압·전류 조합이 필요한 DC 전원 시험에 적합합니다.
Q. 와이드 레인지 DC 전원공급기의 장점은 무엇인가요?
A. 고정 출력 전력 범위 안에서 고전압·저전류 또는 저전압·고전류 조합을 유연하게 사용할 수 있어, 여러 대의 일반 DC 전원공급기를 대체하거나 시험 범위를 넓히는 데 도움이 됩니다.
Q. 모델별 출력 전압과 전류가 다른가요?
A. 네. IT6900A 시리즈는 IT6922A, IT6932A, IT6933A, IT6942A, IT6952A, IT6953A 등으로 구성되며 모델에 따라 최대 출력 전압, 전류, 전력이 다릅니다.
Q. 자동화 테스트 시스템과 연동할 수 있나요?
A. 공식 자료 기준 RS232, USB, GPIB 인터페이스와 SCPI 명령을 지원하므로 PC 제어, 생산검사 자동화, ATE 구성에 활용할 수 있습니다.
Q. 리스트 프로그래밍 기능은 어떤 경우에 사용하나요?
A. 시간에 따라 전압과 전류를 단계적으로 변경해야 하는 반복 시험, DUT 동작 조건 재현, 생산검사 조건 자동 실행에 사용할 수 있습니다.
Q. 견적과 납기 확인이 가능한가요?
A. 가능합니다. 필요한 전압, 전류, 출력 전력, 통신 인터페이스, 교정 성적서 필요 여부를 알려주시면 적합 모델과 견적 조건을 검토할 수 있습니다.
Q. 데이터시트와 매뉴얼을 받을 수 있나요?
A. 가능합니다. 상세 사양, 모델별 차이, 통신 명령, 사용 조건은 공식 데이터시트와 매뉴얼 기준으로 확인하는 것을 권장합니다.
