AC POWER SUPPLY · REGENERATIVE GRID SIMULATOR

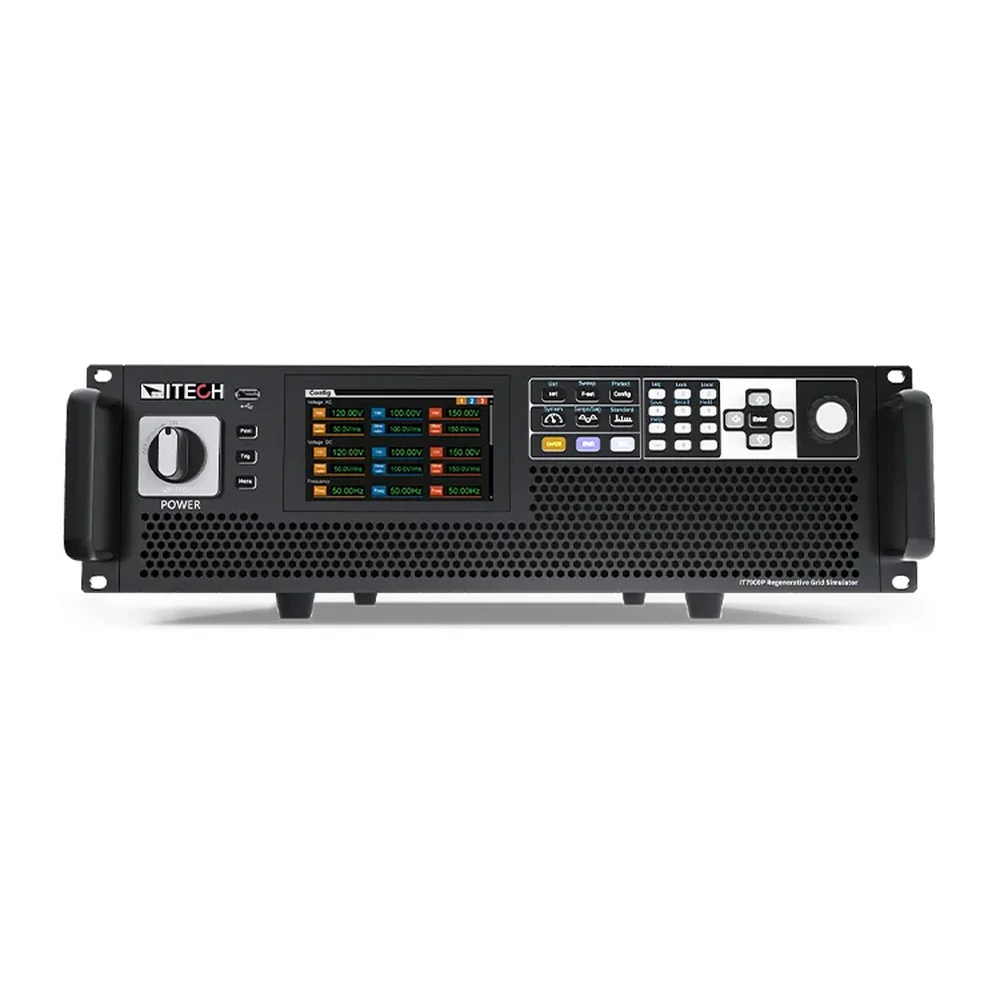

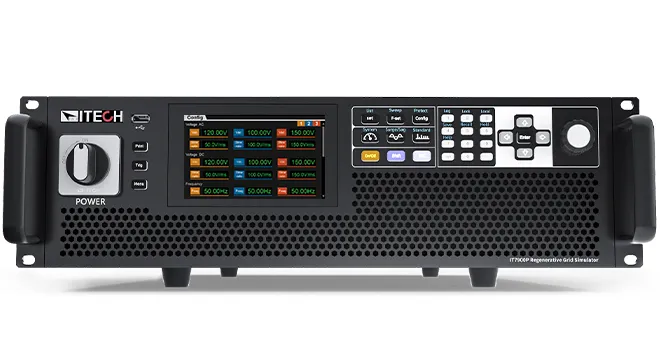

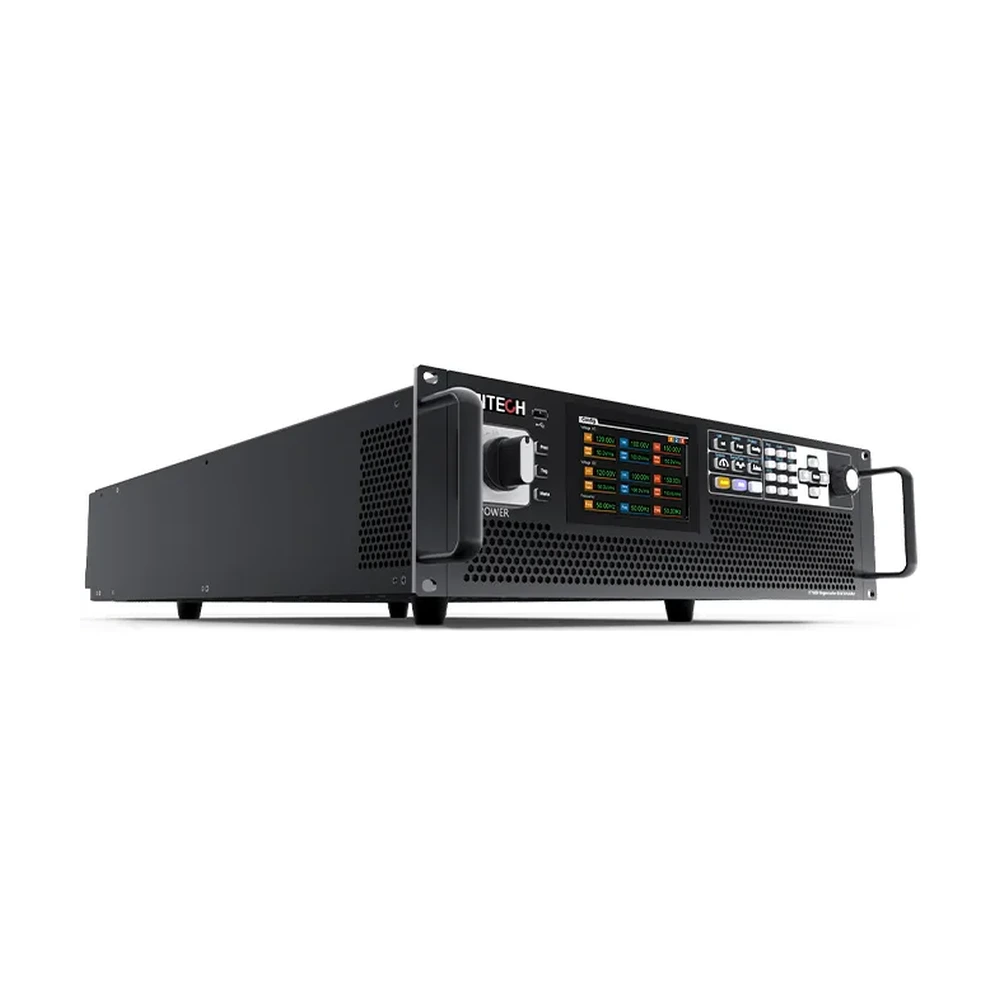

아이텍 ITECH IT7900P 회생형 그리드 시뮬레이터
아이텍 ITECH IT7900P는 그리드 시뮬레이터, 4사분면 파워 앰프, 회생형 AC/DC 전자부하 기능을 하나의 플랫폼에서 검토할 수 있는 고성능 회생형 전력 시험 장비입니다. PV 인버터, ESS PCS, EVSE, V2G/V2X, UPS 및 전력전자 장치의 계통 조건 시험에 활용할 수 있으며, 모델별 전력·전류·폼팩터와 병렬 확장 조건을 기준으로 선정하는 것이 중요합니다.
제품 개요
아이텍 ITECH IT7900P 시리즈는 회생형 그리드 시뮬레이터, 4사분면 파워 앰프, 회생형 AC/DC 전자부하 기능을 통합한 전력 시험 장비입니다. 계통 연계형 인버터, ESS PCS, EVSE, V2G/V2X, UPS 및 전력전자 장치의 전원 조건 시험과 부하 조건 검토에 활용할 수 있습니다.
주요 특징
회생형 4사분면 운용
소스/싱크 조건에서 DUT가 발생시키는 전력을 계통으로 회생하는 시험 구성을 검토할 수 있습니다.
소스/싱크 조건에서 DUT가 발생시키는 전력을 계통으로 회생하는 시험 구성을 검토할 수 있습니다.
그리드 시뮬레이터
전압·주파수 변동, Surge & Sag, LIST/SWEEP 등 계통 조건 시험에 활용할 수 있습니다.
전압·주파수 변동, Surge & Sag, LIST/SWEEP 등 계통 조건 시험에 활용할 수 있습니다.
전력 확장 구성
단일 장비부터 병렬 확장 구성까지 DUT 용량에 맞춘 시스템 검토가 가능합니다.
단일 장비부터 병렬 확장 구성까지 DUT 용량에 맞춘 시스템 검토가 가능합니다.
자동화 연동
USB, CAN, LAN, 디지털 I/O와 옵션 인터페이스를 기준으로 ATE 연동을 검토할 수 있습니다.
USB, CAN, LAN, 디지털 I/O와 옵션 인터페이스를 기준으로 ATE 연동을 검토할 수 있습니다.
모델 라인업
| 모델명 | 전압 | 전류 | 전력 | 폼팩터 | 선정 포인트 |
|---|---|---|---|---|---|
| IT7902P-350-10U | 350 V | 10 A | 2 kVA | 2U | 소형 단상/저전력 그리드 시뮬레이션 |
| IT7902P-350-10U-ATE | 350 V | 10 A | 2 kVA | 1U | ATE 구성용 저전력 모델 |
| IT7904P-350-20U | 350 V | 20 A | 4 kVA | 2U | 4 kVA급 AC 전원/부하 시험 |
| IT7904P-350-20U-ATE | 350 V | 20 A | 4 kVA | 1U | ATE 구성용 4 kVA 모델 |
| IT7906P-350-30 | 350 V | 30 A | 6 kVA | 2U | 고밀도 6 kVA 모델 |
| IT7906P-350-30-ATE | 350 V | 30 A | 6 kVA | 1U | ATE 구성용 6 kVA 모델 |
| IT7906P-350-90 | 350 V | 90 A | 6 kVA | 3U | 3상/멀티채널 검토 모델 |
| IT7909P-350-90 | 350 V | 90 A | 9 kVA | 3U | 9 kVA급 전력변환장치 시험 |
| IT7912P-350-90 | 350 V | 90 A | 12 kVA | 3U | 12 kVA급 PCS/인버터 시험 |
| IT7915P-350-90 | 350 V | 90 A | 15 kVA | 3U | 단일 3U 기준 고출력 모델 |
| IT7930P-350-180 | 350 V | 180 A | 30 kVA | 6U | 30 kVA급 병렬/캐비닛 구성 |
| IT7945P-350-270 | 350 V | 270 A | 45 kVA | 15U | 중대형 ESS/PV 시험 |
| IT7960P-350-360 | 350 V | 360 A | 60 kVA | 27U | 대전력 PCS/EVSE 시험 |
| IT7975P-350-450 | 350 V | 450 A | 75 kVA | 27U | 대전력 그리드 시험 |
| IT7990P-350-540 | 350 V | 540 A | 90 kVA | 27U | 90 kVA급 고출력 구성 |
| IT79105P-350-630 | 350 V | 630 A | 105 kVA | 27U | 105 kVA급 확장 구성 |
| IT79120P-350-720 | 350 V | 720 A | 120 kVA | 37U | 120 kVA급 확장 구성 |
| IT79135P-350-810 | 350 V | 810 A | 135 kVA | 37U | 135 kVA급 확장 구성 |
| IT79150P-350-900 | 350 V | 900 A | 150 kVA | 37U | 150 kVA급 확장 구성 |
| IT79165P-350-990 | 350 V | 990 A | 165 kVA | 37U | 165 kVA급 확장 구성 |
주요 사양 및 구성 검토 포인트
- 전압 라인업: 350 V L-N 기준 모델 구성
- 단일 장비 출력: 2 kVA~15 kVA급 주요 모델, 캐비닛 구성으로 30 kVA 이상 확장 모델 제공
- 운용 모드: 단상, 3상, 역상, 멀티채널 조건 검토 가능
- 파형 기능: LIST, SWEEP, Surge & Sag, 임의/왜곡 파형 및 고조파 시험 검토

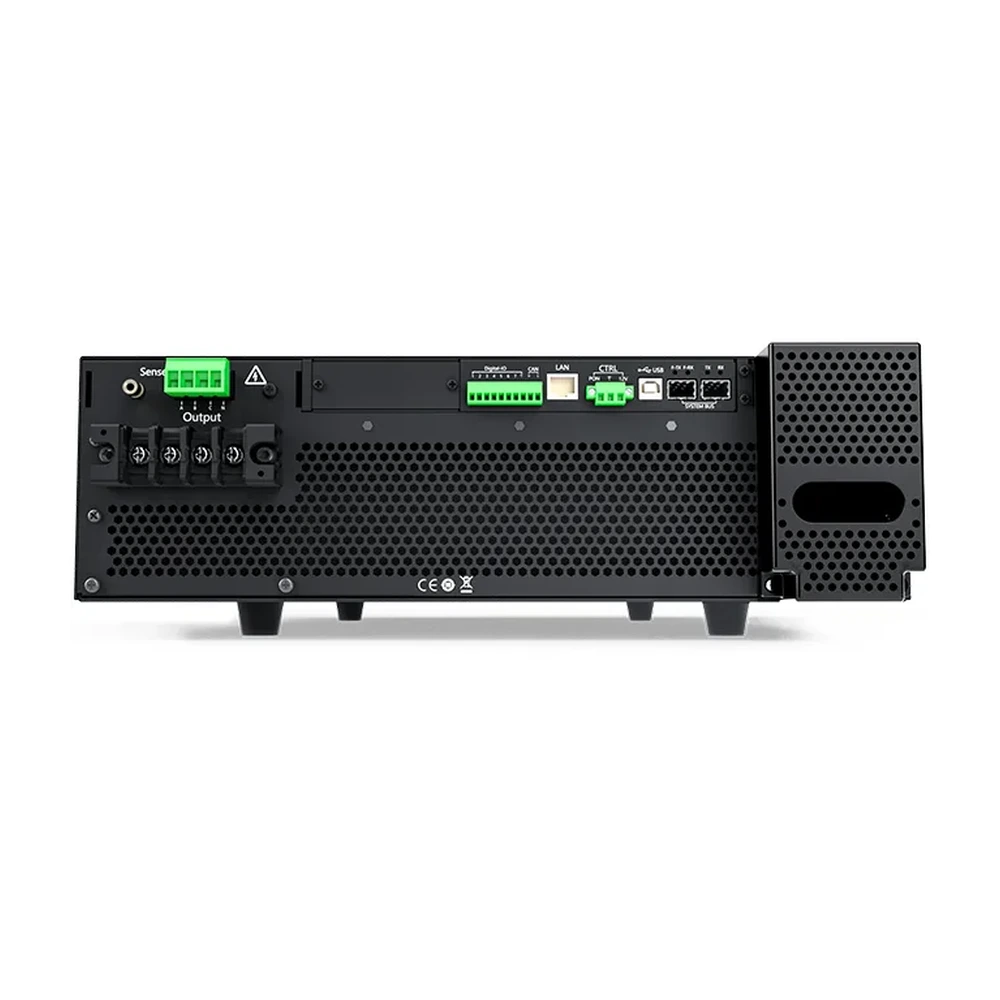

- 인터페이스: USB, CAN, LAN, 디지털 I/O 기본, GPIB 및 아날로그/RS232 옵션 검토

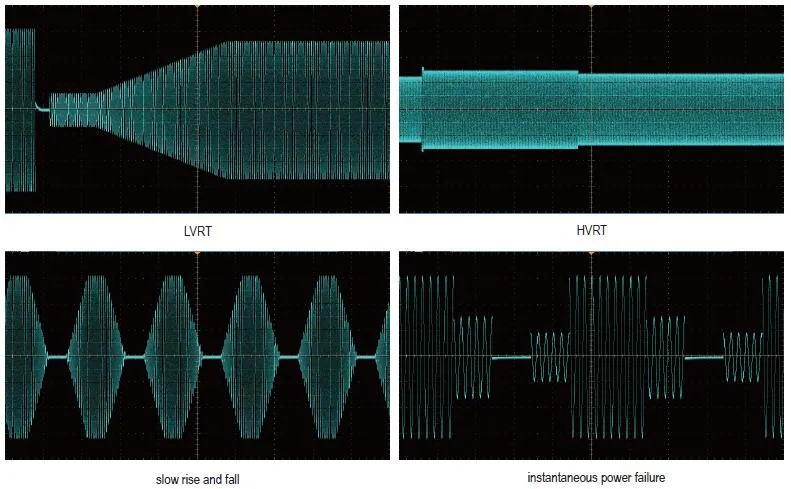

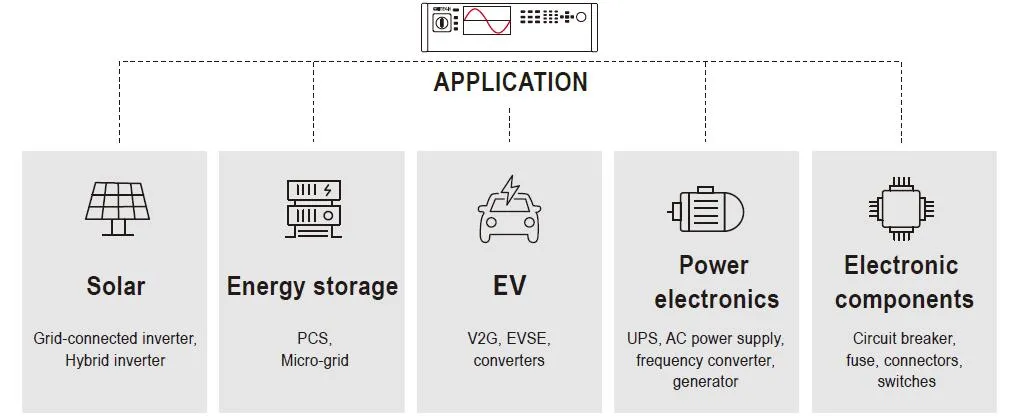

파형 및 적용 분야 이미지
구매 전 확인 포인트
IT7900P는 모델 라인업과 확장 구성이 넓기 때문에 DUT 조건, 피크 전력, 병렬 구성, 단상/3상 운용 방식, 회생 전력 처리, 인터페이스 옵션을 기준으로 사전 검토하는 것이 중요합니다. 특히 PV/ESS/EVSE 시험은 계통 조건과 보호 기능 요구사항이 다르므로 시험 시나리오를 기준으로 모델을 선정하는 것이 좋습니다.
FAQ
Q. IT7900P는 어떤 용도에 적합한가요?
IT7900P는 PV 인버터, ESS PCS, EVSE, V2G/V2X, UPS, 전력전자 장치처럼 계통 연계 조건과 회생 부하 조건을 함께 검토해야 하는 연구개발·인증·생산검사 환경에 적합합니다.
Q. 그리드 시뮬레이터와 AC/DC 전자부하를 함께 사용할 수 있나요?
제품 자료 기준으로 IT7900P는 그리드 시뮬레이터, 4사분면 파워 앰프, 회생형 AC/DC 전자부하 용도로 사용할 수 있는 올인원 구조입니다. 단, 실제 구성은 모델 전력, 입출력 조건, 옵션을 함께 확인해야 합니다.
Q. 병렬 확장이 가능한가요?
마스터-슬레이브 병렬 구성을 통해 대전력 시스템으로 확장할 수 있습니다. 제조사 자료에서는 병렬 확장 시 최대 960 kVA 구성이 언급되므로, DUT 피크 전력과 설치 전원 조건을 기준으로 사전 검토가 필요합니다.
Q. 모델 선정 시 어떤 항목을 먼저 확인해야 하나요?
출력 전압 350 V 라인 기준에서 필요한 전력(kVA), 전류(A), 폼팩터(U), 단상·3상·역상·멀티채널 운용 여부, 인터페이스 및 옵션 구성을 먼저 확인하는 것이 좋습니다.
Q. 자동화 시스템과 연동할 수 있나요?
USB, CAN, LAN, 디지털 I/O가 기본 제공되는 것으로 안내되며, GPIB와 아날로그/RS232 인터페이스는 옵션으로 검토할 수 있습니다. 실제 자동화 연동은 장비 구성과 제어 환경을 기준으로 확인해야 합니다.
Q. 데이터시트와 견적 상담을 받을 수 있나요?
가능합니다. 필요한 전압, 전류, 전력, 시험 모드, 병렬 구성, 통신 인터페이스, 납기 조건을 알려주시면 적합 모델과 견적 구성을 검토할 수 있습니다.
