Regenerative DC Electronic Load
아이텍 ITECH IT8000 회생형 DC 전자부하
IT8000은 고전력 배터리, PV, EV, UPS, ESS 시험에서 DC 전력을 흡수하고 회생 처리하는 고전력 회생형 DC 전자부하입니다.
단독 구성은 최대 144kW급, 전압 등급은 최대 2250V 라인업까지 검토할 수 있으며, 마스터-슬레이브 병렬 운용으로 대용량 시스템 시험에 대응합니다.
시험 조건에 따라 전압·전류·전력·회생 전력 처리·인터페이스 조건을 함께 확인하는 것이 중요합니다.
제품 개요
아이텍 ITECH IT8000은 DC 전력을 흡수하면서 회생 에너지로 되돌리는 구조의 고전력 DC 전자부하입니다. 배터리 팩 방전, 에너지저장장치(ESS), 태양광 인버터·PV 관련 전원 시험, EV 전장 및 UPS 시험처럼 장시간·대전력 부하가 필요한 환경에서 운용 비용과 발열 부담을 줄이는 데 유리합니다.
CC, CV, CP, CR 및 복합 운전 모드를 활용할 수 있어 단순 부하 시험뿐 아니라 실제 DUT 운전 조건에 가까운 동적 부하 프로파일 검토가 가능합니다.
최대 144kW 단독 구성
모델별 전압·전류·전력 등급 선택
모델별 전압·전류·전력 등급 선택
최대 2250V 라인업
고전압 DC 시험 조건 검토 가능
고전압 DC 시험 조건 검토 가능

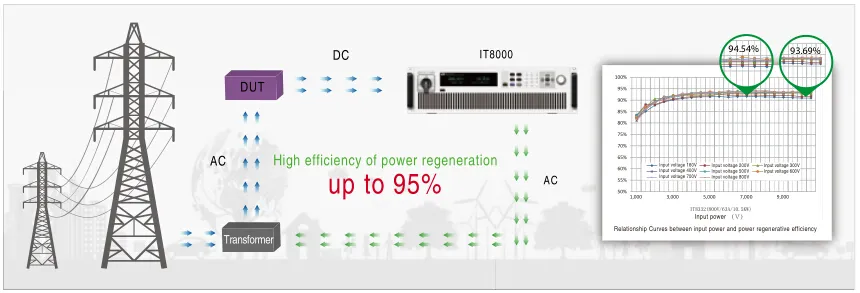

회생 효율 최대 95%
흡수 전력을 로컬 그리드로 회생
흡수 전력을 로컬 그리드로 회생

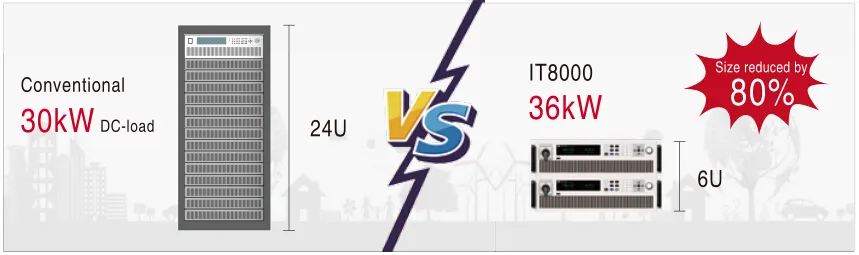

18kW / 3U 고전력 밀도
랙 공간 효율을 고려한 구성
랙 공간 효율을 고려한 구성
주요 특징

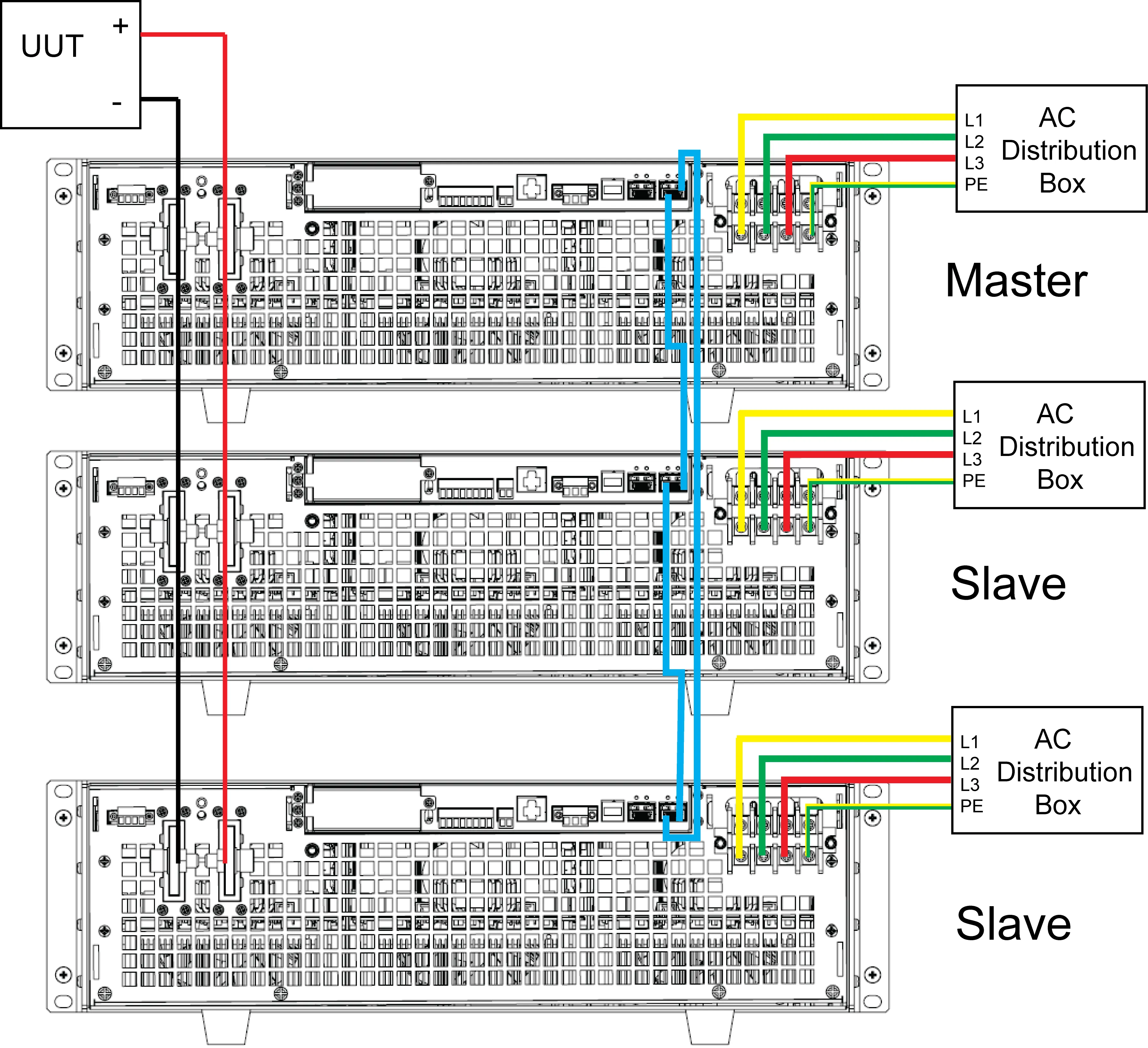

- 단독 구성 최대 144kW, 마스터-슬레이브 병렬 구성으로 대용량 확장 검토 가능
- 최대 2250V 고전압 입력 라인업 및 최대 2040A급 대전류 라인업 제공
- CC, CV, CP, CR, CC+CV, CV+CR, CR+CC, CC+CV+CP+CR 운전 모드 지원
- 배터리 테스트, 자동 테스트, 단락 테스트, 전력 적산 기능 지원
- USB, CAN, LAN/Ethernet, Digital I/O 기본 인터페이스 및 GPIB/Analog/RS232 옵션 검토 가능
- SCPI 명령 및 LabVIEW 기반 자동화 환경 검토 가능
모델 라인업
아래 표는 공식 공개 자료 기준으로 정리한 주요 라인업입니다. 실제 견적 시 전압, 전류, 전력, 랙 높이, 병렬 구성 조건을 함께 확인해야 합니다.
| 모델명 | 전압 | 전류 | 전력 | 폼팩터 |
|---|---|---|---|---|
| IT8005-80-150 | 80 V | 150 A | 5 kW | 3U |
| IT8010-80-300 | 80 V | 300 A | 10 kW | 3U |
| IT8015-80-450 | 80 V | 450 A | 15 kW | 3U |
| IT8030-80-900 | 80 V | 900 A | 30 kW | 6U |
| IT8045-80-1350 | 80 V | 1350 A | 45 kW | 15U |
| IT8060-80-1800 | 80 V | 1800 A | 60 kW | 15U |
| IT8075-80-2040 | 80 V | 2040 A | 75 kW | 27U |
| IT8090-80-2040 | 80 V | 2040 A | 90 kW | 27U |
| IT8105-80-2040 | 80 V | 2040 A | 105 kW | 27U |
| IT8120-80-2040 | 80 V | 2040 A | 120 kW | 27U |
| IT8006-300-75 | 300 V | 75 A | 6 kW | 3U |
| IT8012-300-150 | 300 V | 150 A | 12 kW | 3U |
| IT8018-300-225 | 300 V | 225 A | 18 kW | 3U |
| IT8036-300-450 | 300 V | 450 A | 36 kW | 6U |
| IT8054-300-675 | 300 V | 675 A | 54 kW | 15U |
| IT8072-300-900 | 300 V | 900 A | 72 kW | 15U |
| IT8090-300-1125 | 300 V | 1125 A | 90 kW | 27U |
| IT8108-300-1350 | 300 V | 1350 A | 108 kW | 27U |
| IT8126-300-1575 | 300 V | 1575 A | 126 kW | 27U |
| IT8144-300-1800 | 300 V | 1800 A | 144 kW | 27U |
| IT8006-500-40 | 500 V | 40 A | 6 kW | 3U |
| IT8012-500-80 | 500 V | 80 A | 12 kW | 3U |
| IT8018-500-120 | 500 V | 120 A | 18 kW | 3U |
| IT8036-500-240 | 500 V | 240 A | 36 kW | 6U |
| IT8054-500-360 | 500 V | 360 A | 54 kW | 15U |
| IT8072-500-480 | 500 V | 480 A | 72 kW | 15U |
| IT8090-500-600 | 500 V | 600 A | 90 kW | 27U |
| IT8108-500-720 | 500 V | 720 A | 108 kW | 27U |
| IT8126-500-840 | 500 V | 840 A | 126 kW | 27U |
| IT8144-500-960 | 500 V | 960 A | 144 kW | 27U |
| IT8006-800-25 | 800 V | 25 A | 6 kW | 3U |
| IT8012-800-50 | 800 V | 50 A | 12 kW | 3U |
| IT8018-800-75 | 800 V | 75 A | 18 kW | 3U |
| IT8036-800-150 | 800 V | 150 A | 36 kW | 6U |
| IT8054-800-225 | 800 V | 225 A | 54 kW | 15U |
| IT8072-800-300 | 800 V | 300 A | 72 kW | 15U |
| IT8090-800-375 | 800 V | 375 A | 90 kW | 27U |
| IT8108-800-450 | 800 V | 450 A | 108 kW | 27U |
| IT8126-800-525 | 800 V | 525 A | 126 kW | 27U |
| IT8144-800-600 | 800 V | 600 A | 144 kW | 27U |
| IT8018-1500-40 | 1500 V | 40 A | 18 kW | 3U |
| IT8036-1500-80 | 1500 V | 80 A | 36 kW | 6U |
| IT8054-1500-120 | 1500 V | 120 A | 54 kW | 15U |
| IT8072-1500-160 | 1500 V | 160 A | 72 kW | 15U |
| IT8090-1500-200 | 1500 V | 200 A | 90 kW | 27U |
| IT8108-1500-240 | 1500 V | 240 A | 108 kW | 27U |
| IT8126-1500-280 | 1500 V | 280 A | 126 kW | 27U |
| IT8144-1500-320 | 1500 V | 320 A | 144 kW | 27U |
| IT8018-2250-25 | 2250 V | 25 A | 18 kW | 3U |
| IT8036-2250-50 | 2250 V | 50 A | 36 kW | 6U |
| IT8054-2250-75 | 2250 V | 75 A | 54 kW | 15U |
| IT8072-2250-100 | 2250 V | 100 A | 72 kW | 15U |
| IT8090-2250-125 | 2250 V | 125 A | 90 kW | 27U |
| IT8108-2250-150 | 2250 V | 150 A | 108 kW | 27U |
| IT8126-2250-175 | 2250 V | 175 A | 126 kW | 27U |
| IT8144-2250-200 | 2250 V | 200 A | 144 kW | 27U |
기능 및 시험 구성

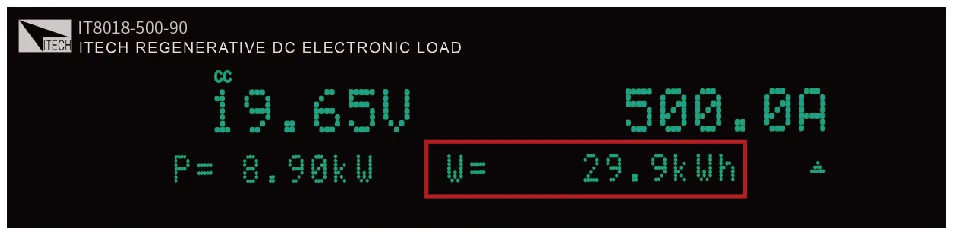

IT8000은 LIST 모드, 임의 파형 생성, 배터리 방전 시험, 전력 적산 기능을 활용해 실제 부하 변동에 가까운 시험 조건을 만들 수 있습니다. 자동화 시험에서는 인터페이스와 제어 명령 체계를 사전에 확인해야 합니다.

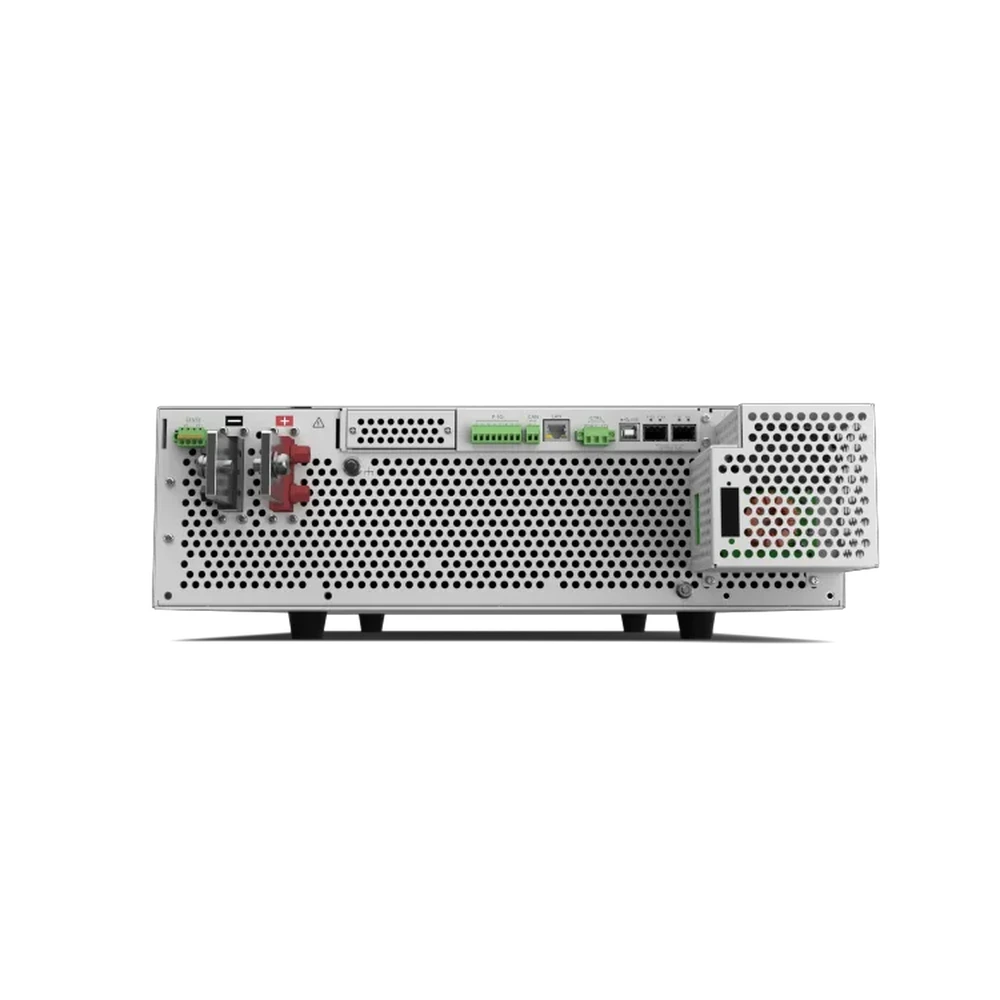

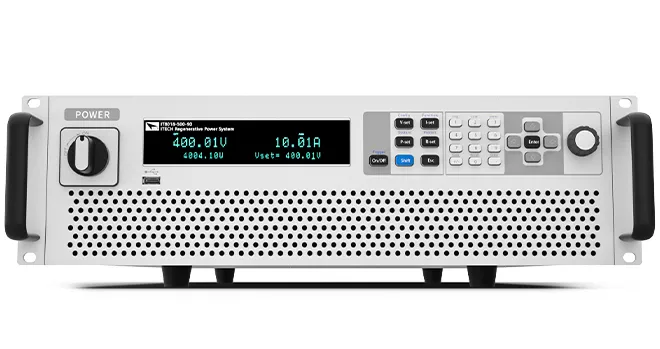

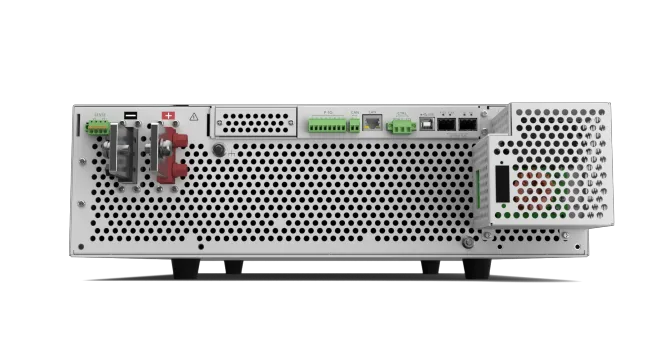

전면·후면 구성 확인
전면 조작부와 후면 단자 구성은 랙 장착, 배선, 원격 제어, 보호 접지, 시험 전류 경로 설계와 직접 연결됩니다. 도입 전 설치 공간과 배선 경로를 함께 검토하는 것이 좋습니다.
구매 전 확인 포인트
- DUT의 최대 전압, 최대 전류, 연속 전력, 피크 전력
- 단독 구성 또는 마스터-슬레이브 병렬 구성 필요 여부
- 회생 전력 처리 조건과 설치 현장의 전원·접지 조건
- 자동화 연동 인터페이스: LAN, USB, CAN, Digital I/O, GPIB, RS232 등
- 랙 장착 공간, 냉각 여유, 케이블 굵기 및 안전 차단 구성
FAQ
IT8000은 어떤 용도에 적합한가요?

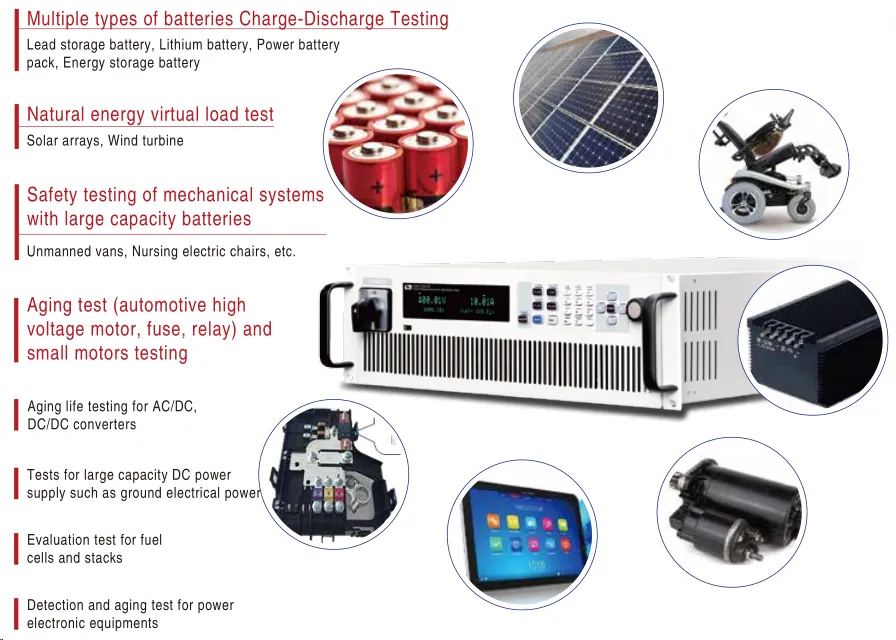

고전력 배터리 방전 시험, PV 및 ESS 전력 시험, EV 전원계통 시험, UPS 시험처럼 큰 전력을 흡수하면서 회생 처리 검토가 필요한 연구개발·품질검사 환경에 적합합니다.
최대 전압과 전력 범위는 어떻게 확인해야 하나요?
공식 라인업 기준으로 단독 구성은 최대 2250V 입력 전압과 최대 144kW급 모델이 제공됩니다. 실제 선정 시에는 DUT의 정격 전압, 최대 전류, 피크 전력, 시험 시간 조건을 함께 확인해야 합니다.
회생형 DC 전자부하는 일반 전자부하와 무엇이 다른가요?
일반 전자부하는 흡수한 전력을 열로 소모하는 방식이 많지만, 회생형 전자부하는 흡수 전력을 AC 전력으로 변환해 로컬 그리드로 되돌려 냉각 부담과 운용 에너지 비용을 줄이는 데 유리합니다.
자동화 시스템과 연동할 수 있나요?
IT8000은 USB, CAN, LAN/Ethernet, Digital I/O를 기본 인터페이스로 제공하며, GPIB, Analog, RS232 옵션 검토가 가능합니다. SCPI 및 LabVIEW 기반 제어 환경도 함께 검토할 수 있습니다.
모델 선정 시 가장 먼저 확인할 항목은 무엇인가요?
전압 등급, 전류 등급, 흡수 전력, 랙 높이, 병렬 구성 여부, 회생 전력 처리 조건, 인터페이스 조건을 먼저 확인하는 것이 좋습니다.
데이터시트와 견적 상담이 가능한가요?
가능합니다. 시험 대상의 전압·전류·전력, 사용 모드, 병렬 구성 필요 여부, 인터페이스 조건을 알려주시면 데이터시트 기준으로 적합 모델과 견적 방향을 검토해 드립니다.
