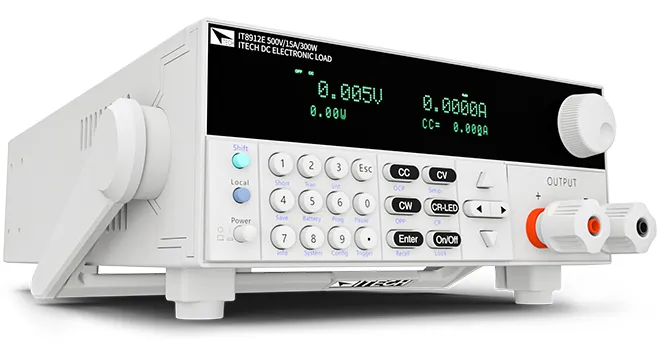

LED Test Programmable DC Electronic Load
아이텍 ITECH IT8912E LED 테스트 프로그래머블 DC 전자부하
아이텍 ITECH IT8912E는 LED 드라이버 및 전자 드라이버 회로 시험을 위한 500 V, 15 A, 300 W급 프로그래머블 DC 전자부하입니다. CR-LED 모드와 PWM 디밍 시험, 고속 동적 부하 조건을 활용해 LED 전원 품질과 부하 응답을 검토할 수 있습니다. 연구개발, 생산검사, 품질검사 환경에서 LED 부하 조건을 반복 재현해야 하는 B2B 시험 구성에 적합합니다.
제품 개요
IT8912E는 LED 드라이버 회로 시험에 필요한 부하 조건을 설정할 수 있는 단일 입력 프로그래머블 DC 전자부하입니다. 일반 DC 전자부하의 CC/CV/CR/CW 모드뿐 아니라 LED 부하 특성 검토에 필요한 CR-LED 모드를 제공해 LED 전원장치의 출력 안정성, 리플 전류, 디밍 응답을 확인하는 용도로 활용할 수 있습니다.
주요 특징
- 500 V / 15 A / 300 W 정격의 LED 테스트용 프로그래머블 DC 전자부하
- LED 드라이버 및 전자 드라이버 회로 시험에 적합한 CR-LED 모드
- CC, CV, CR, CW 및 CR-LED 운용 모드 지원
- PWM 디밍 출력 포트 기반 LED 드라이버 디밍 조건 검토
- 최대 20 kHz CC 동적 모드와 고속 측정 기능
- USB, RS232 기본 통신 인터페이스 및 후면 GPIB 포트 구성 확인 가능
모델 라인업
| 모델명 | 전압 | 전류 | 전력 | 인터페이스 | 비고 |
|---|---|---|---|---|---|
| IT8912E | 500 V | 15 A | 300 W | USB / RS232 | LED 테스트용 DC 전자부하 |
주요 사양
| 정격 전압 | 500 V |
|---|---|
| 정격 전류 | 15 A |
| 정격 전력 | 300 W |
| 전압/전류 분해능 | 10 mV / 0.1 mA |
| 정확도 | ±(0.05% + 0.05%FS) |
| 동적 모드 | 최대 20 kHz CC 동적 모드 |
| 통신 인터페이스 | USB, RS232 / 후면 GPIB 포트 구성 확인 가능 |
| 폼팩터 | ½ 2U |

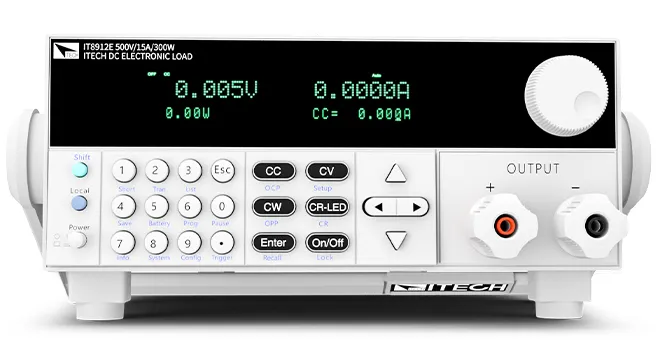

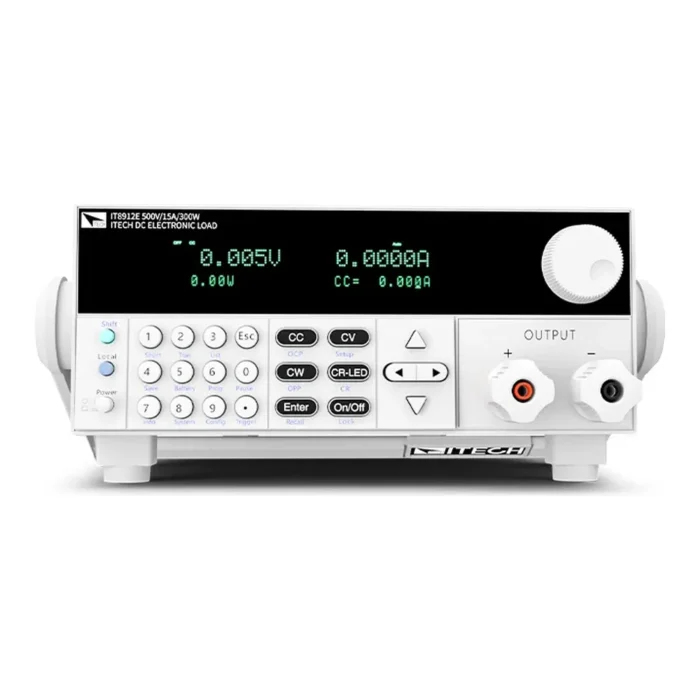

전면 조작부 및 출력 단자
전면 패널에서 CC, CV, CR, CW, CR-LED 모드 선택과 출력 On/Off, 숫자 키 입력, 전압·전류 표시를 확인할 수 있습니다.

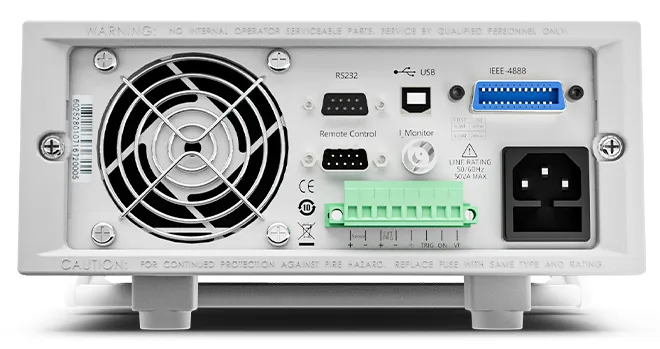

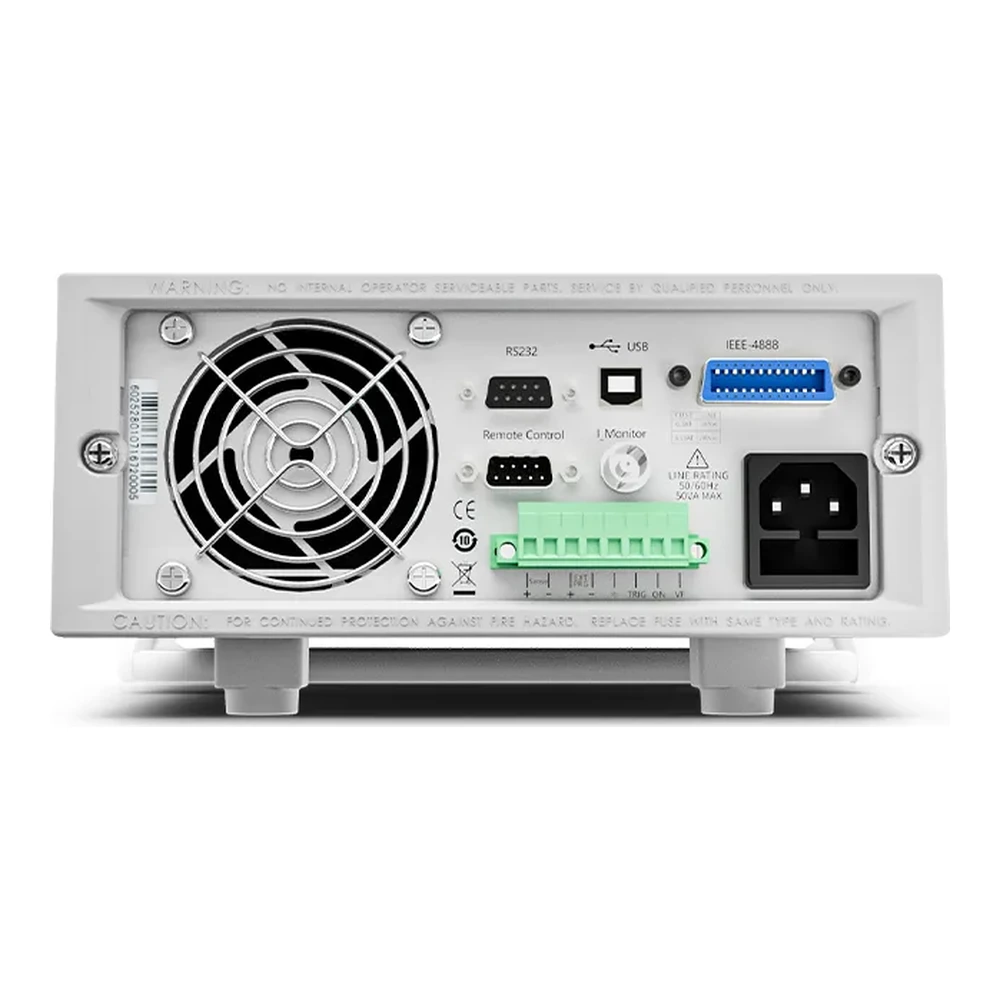

후면 인터페이스 구성
후면에는 RS232, USB, GPIB 포트, 원격 제어 단자, 모니터/트리거 관련 단자와 AC 전원 입력부가 배치되어 자동화 시험 환경 구성 시 인터페이스 조건을 검토할 수 있습니다.

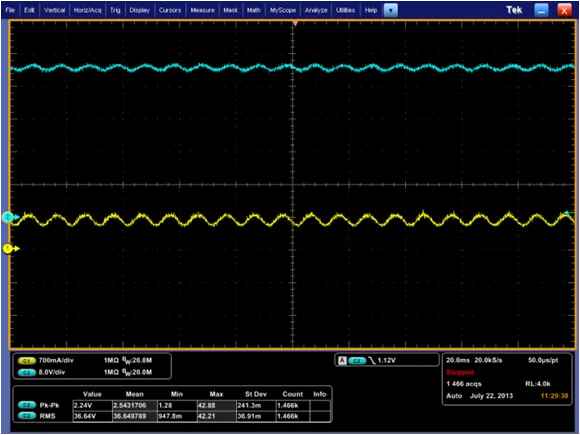

LED 리플 전류 시험 예시
LED 드라이버 출력의 리플 전류와 전압 변동은 조명 품질 및 전원 안정성 검토에서 중요한 항목입니다. IT8912E는 LED 부하 조건을 설정해 리플 전류 특성을 확인하는 시험 구성에 활용할 수 있습니다.
적용 분야
LED 드라이버 R&D
정격 부하, 리플 전류, 디밍 조건 검토
정격 부하, 리플 전류, 디밍 조건 검토
품질검사
출하 전 LED 전원 안정성 및 부하 응답 확인
출하 전 LED 전원 안정성 및 부하 응답 확인
생산검사
반복 시험 조건에서 제품 편차 확인
반복 시험 조건에서 제품 편차 확인
자동화 시험
USB/RS232 기반 PC 제어 및 시험 데이터 관리
USB/RS232 기반 PC 제어 및 시험 데이터 관리
구매 전 확인 포인트
- 시험 대상 LED 드라이버의 최대 출력 전압·전류·전력을 확인하십시오.
- CR-LED 모드, PWM 디밍, 동적 부하 시험 등 필요한 시험 항목을 구분하십시오.
- PC 제어가 필요한 경우 USB, RS232, GPIB 등 실제 사용할 인터페이스를 확인하십시오.
- 생산검사용으로 사용할 경우 시험 속도, 반복성, 데이터 저장 방식까지 함께 검토하는 것이 좋습니다.
관련 제품 또는 비교 제품
고전압·고전류 또는 다채널 부하 조건이 필요한 경우 ITECH IT8500G+, IT8800, IT8700P, IT8900A/E 계열과 함께 검토할 수 있습니다. 단, LED 드라이버 전용 부하 특성 검토가 핵심이면 IT8912E의 CR-LED 및 PWM 디밍 관련 기능을 우선 확인하는 것이 좋습니다.
FAQ
Q. IT8912E는 어떤 용도에 적합한가요?
A. 아이텍 ITECH IT8912E는 LED 드라이버, LED 조명 전원, 전자 드라이버 회로의 부하 특성 및 디밍 조건을 검토하는 연구개발·품질검사 용도에 적합합니다.
Q. 주요 정격은 어떻게 되나요?
A. 공식 제품 페이지 기준 IT8912E는 500 V, 15 A, 300 W 정격의 단일 입력 프로그래머블 DC 전자부하입니다.
Q. LED 드라이버 시험에 필요한 기능이 있나요?
A. CR-LED 모드와 PWM 디밍 관련 시험 구성이 가능해 LED 드라이버의 실제 부하 조건과 리플 전류 특성 검토에 활용할 수 있습니다.
Q. PC나 자동화 시스템과 연동할 수 있나요?
A. USB와 RS232 통신 인터페이스를 기본으로 제공하며, 후면 인터페이스 구성과 자동화 연동 방식은 구매 전 사용 환경에 맞춰 확인하는 것이 좋습니다.
Q. 데이터시트와 매뉴얼을 받을 수 있나요?
A. 가능합니다. 필요한 경우 제품 데이터시트, 매뉴얼, 통신 명령 자료 등 시험 구성에 필요한 자료를 요청하실 수 있습니다.
Q. 견적 문의 시 어떤 정보를 전달해야 하나요?
A. 시험 대상의 최대 전압, 전류, 전력, LED 드라이버 출력 조건, 디밍 시험 여부, 통신 연동 방식, 필요 납기를 함께 알려주시면 검토가 빠릅니다.
기술 상담 및 견적 문의
IT8912E는 LED 드라이버 시험 조건, 디밍 방식, 부하 모드, 자동화 인터페이스에 따라 검토 포인트가 달라집니다. 시험 전압·전류·전력과 LED 드라이버 출력 조건을 알려주시면 적합 여부와 견적 방향을 확인해 드립니다.
