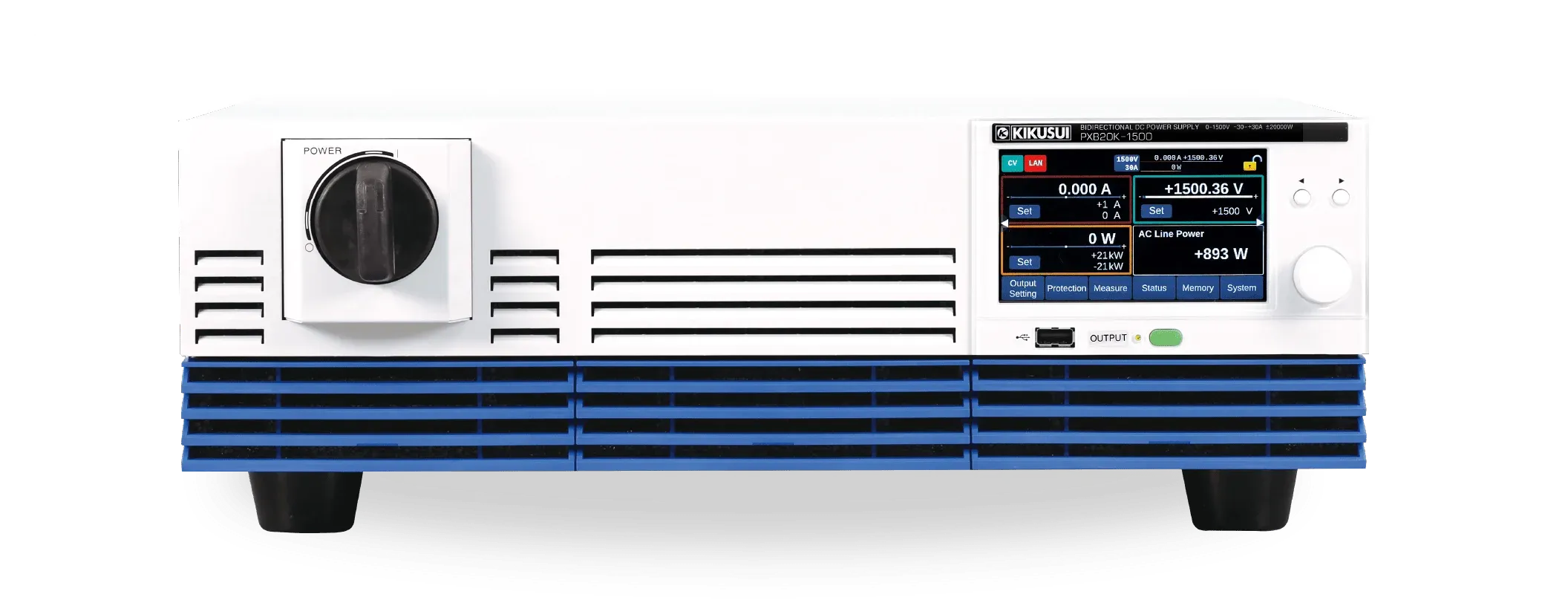

BIDIRECTIONAL HIGH-CAPACITY DC POWER SUPPLY
키쿠수이 KIKUSUI PXB 시리즈
양방향 대용량 직류전원

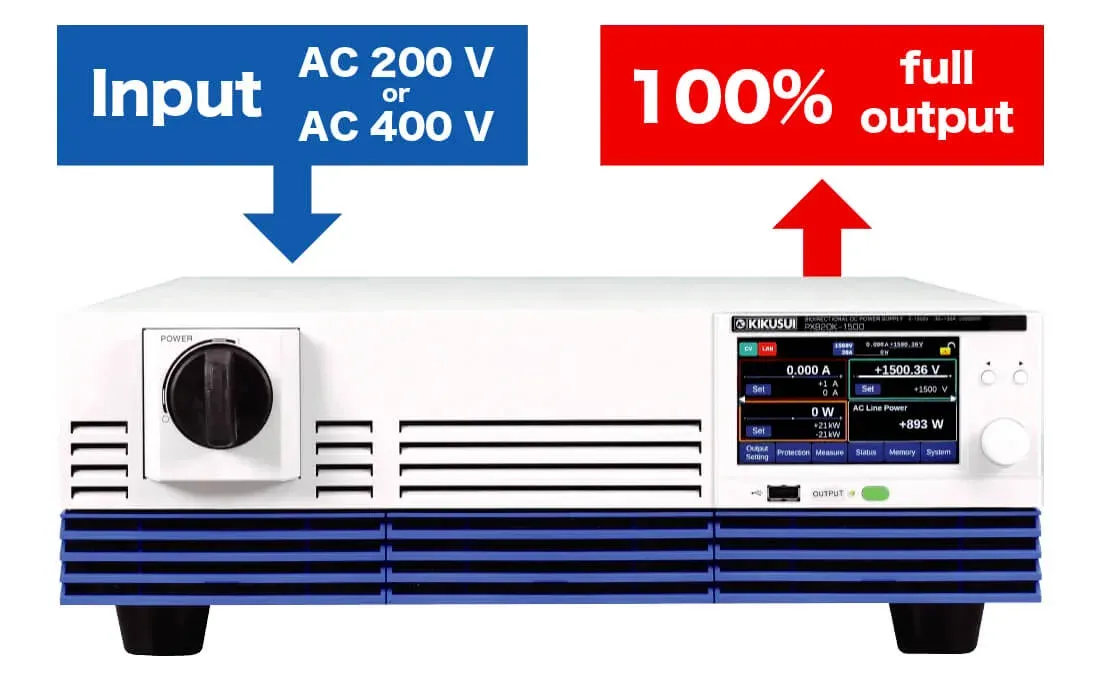

3U 섀시에 최대 20 kW를 집약하고, 소스(력행)와 싱크(회생)를 한 대에서 수행합니다. 50 V부터 1500 V까지의 정격 전압, 삼상 200 V 또는 400 V 입력, 최대 25대 병렬 운전을 지원해 배터리·인버터·모터·양방향 DC/DC 컨버터 평가 환경을 유연하게 구성할 수 있습니다.
10/20 kW단일 장비 정격 전력
50~1500 V7개 최신 모델 라인업
3U고전력 밀도 섀시
최대 500 kW최대 25대 병렬 구성

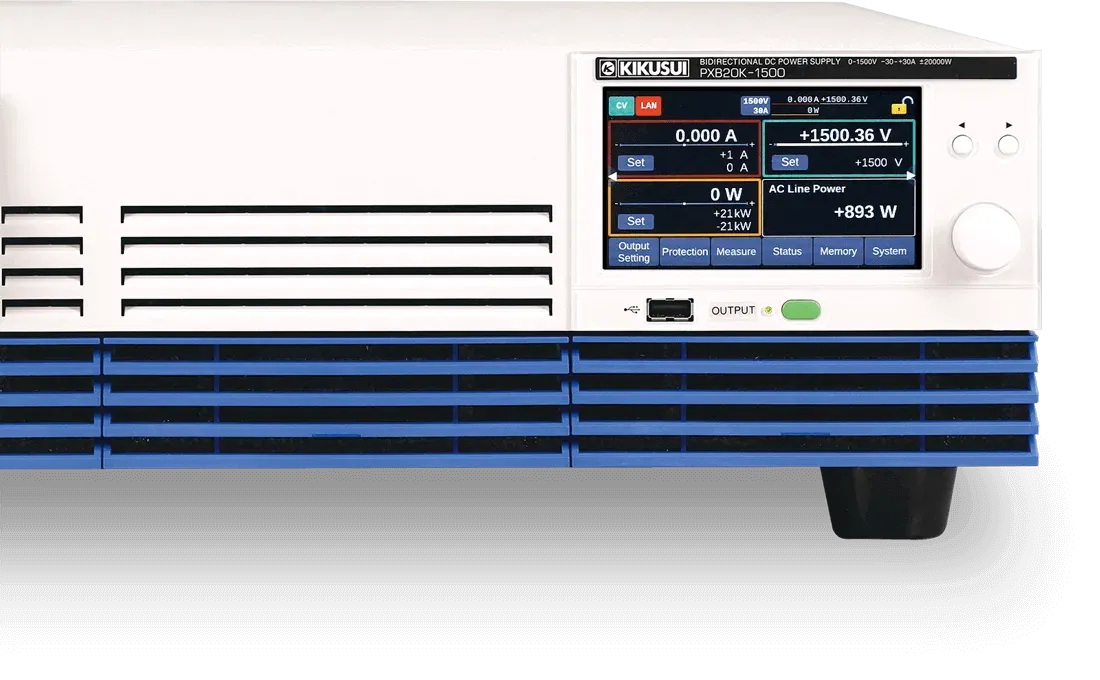

제품 개요
PXB 시리즈는 DUT의 전압과 설정값의 관계에 따라 전력을 공급하는 소스 동작과 DUT에서 되돌아오는 전력을 흡수해 AC 라인으로 회생하는 싱크 동작을 자동으로 수행하는 전력형 양방향 DC 전원입니다. 고출력화되는 전기·전자 기기의 연구개발, 성능평가, 내구·에이징 및 생산 시험에 대응합니다.
전면 터치 패널과 LAN(LXI), USB, RS232C, 절연형 외부 아날로그 입출력, NPN/PNP PLC 대응 디지털 I/O를 기본 제공하여 단독 운전부터 자동화 시험 시스템까지 구성할 수 있습니다.
자료 기준 안내: 첨부된 영문 데이터시트는 2023년 5월 발행본으로 PXB20K-500/1000/1500 및 최대 10대 병렬 기준입니다. 본 상세페이지의 모델 라인업과 최대 병렬 대수는 2026년 현재 공식 제품 페이지의 최신 정보(7개 모델, 최대 25대·500 kW)를 우선 반영했으며, 데이터시트의 옵션 및 시스템 구성 예시는 발행 시점을 구분해 수록했습니다.
주요 특징
- 전력형 동작 범위: 넓은 전압·전류 조합에서 소스와 싱크를 수행합니다.

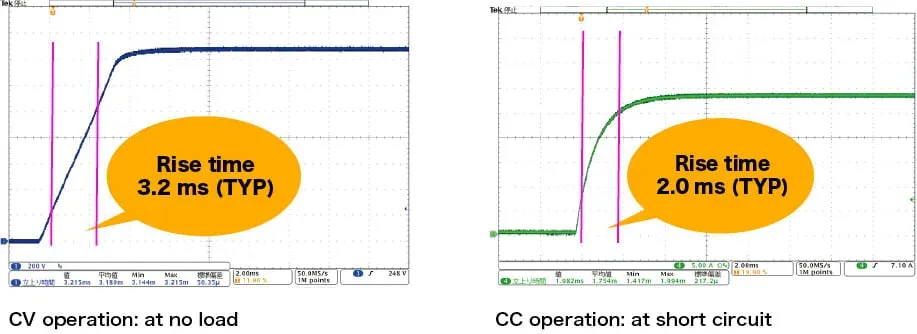

- 고속 응답: 전압 상승·하강 시간 10 ms, CC 단락 조건 상승·하강 시간 TYP 5 ms.

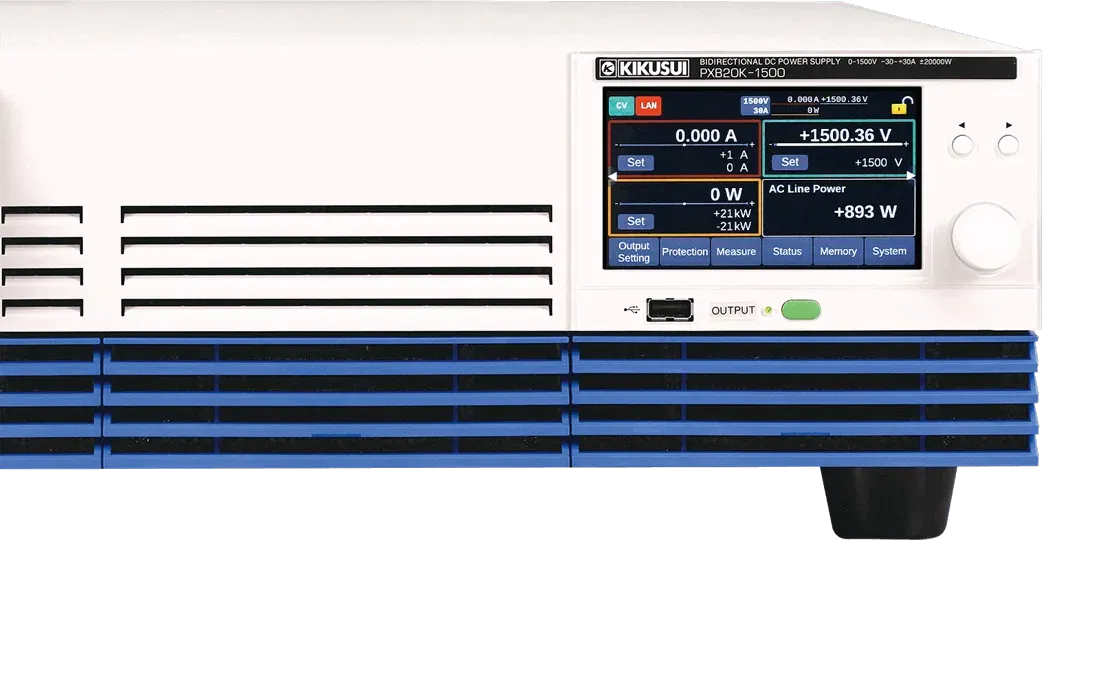

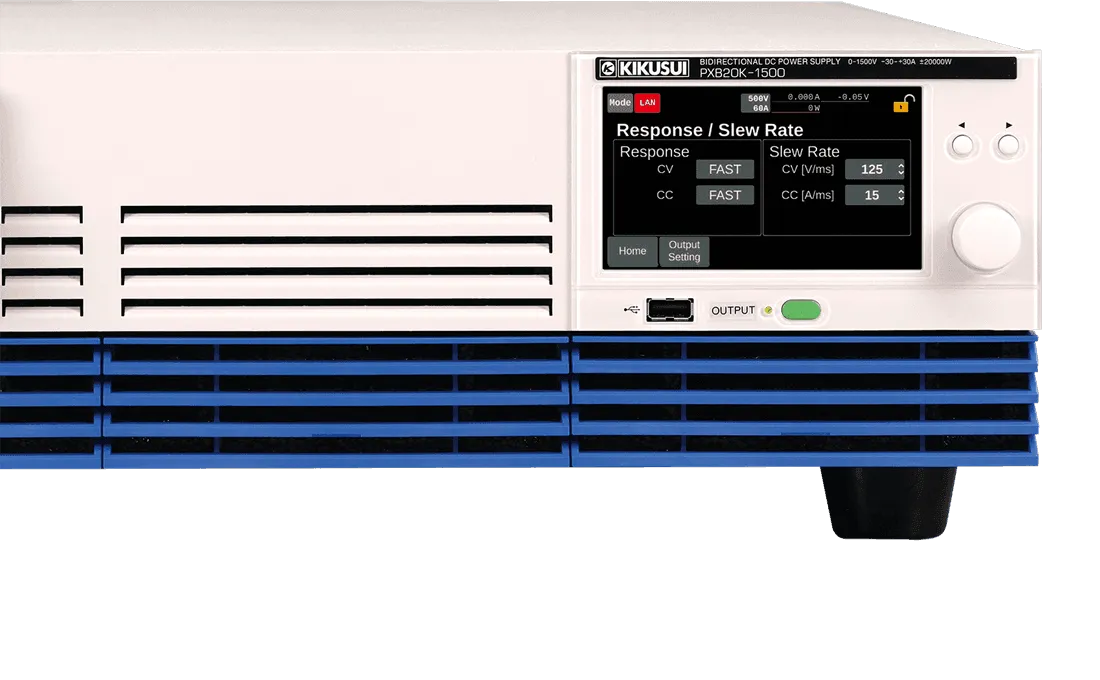

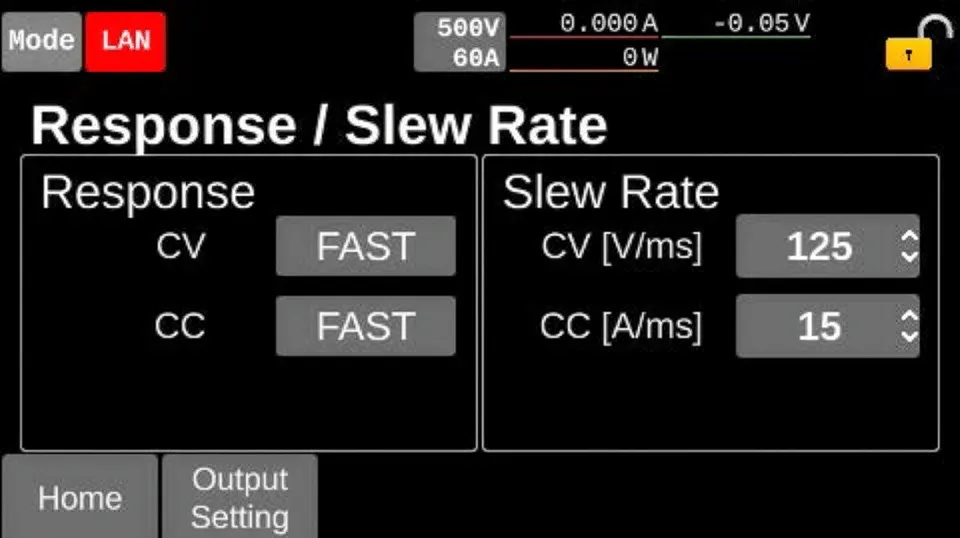

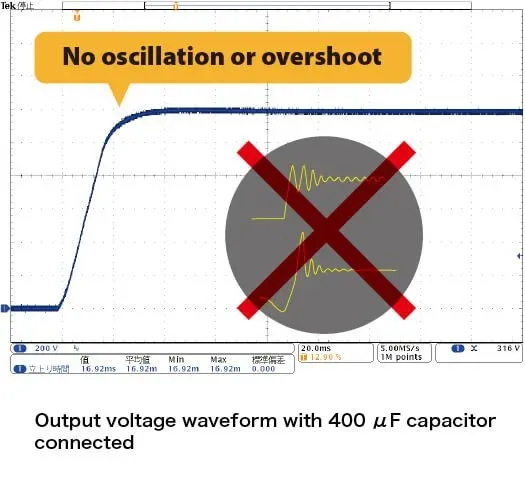

- 응답 최적화: CV/CC 응답 FAST·SLOW와 5단계 슬루레이트를 선택할 수 있습니다.
- 구내 회생: 정격 부하에서 TYP 90% 이상의 회생 효율로 소비전력과 발열 저감에 기여합니다.
- 전면 흡배기 구조와 자동 인식 병렬 제어로 대용량 랙 시스템을 구성할 수 있습니다.

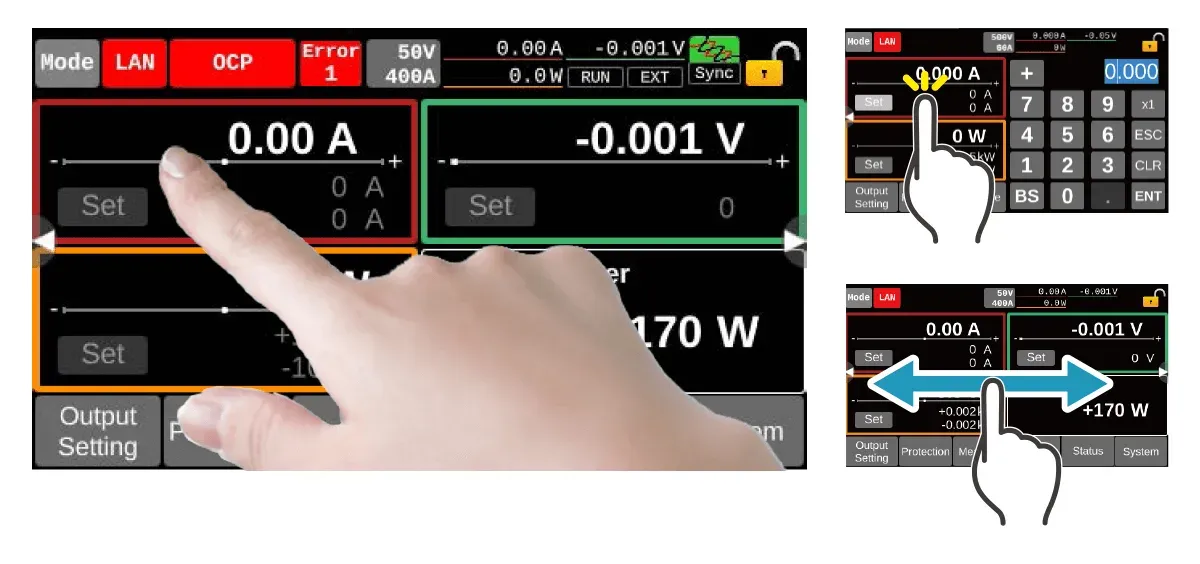

- 감압식 터치 패널은 장갑을 착용한 상태에서도 조작할 수 있습니다.
애플리케이션

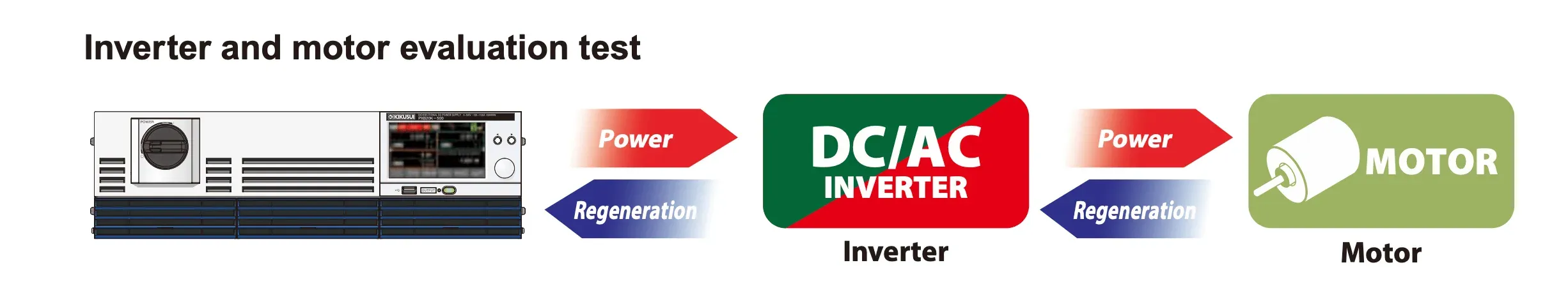

- EV·HEV 구동 인버터 및 모터 평가

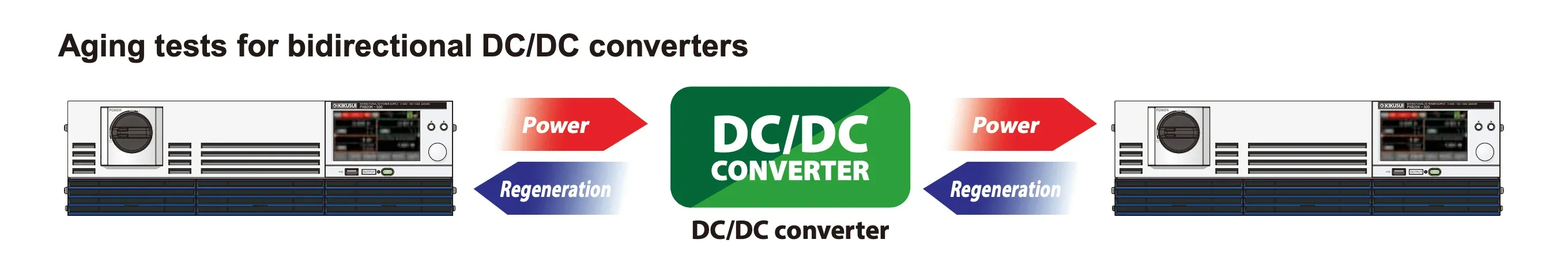

- OBC, DC/DC 컨버터, PCS 및 파워 컨디셔너 시험
- 이차전지 충전·방전 및 배터리 에뮬레이션

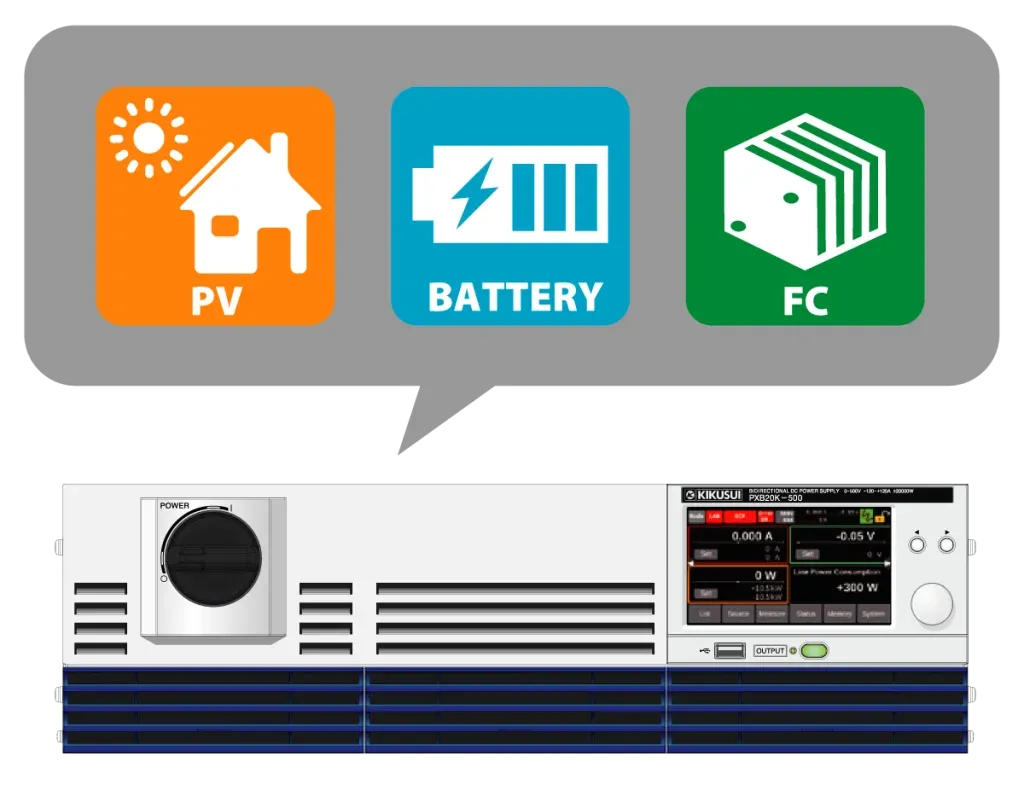

- 태양광·연료전지 I-V 특성 모의
- 고전압 전장품의 전원 변동 및 내구 시험
- 연구개발·품질검사·생산라인 자동화 시스템

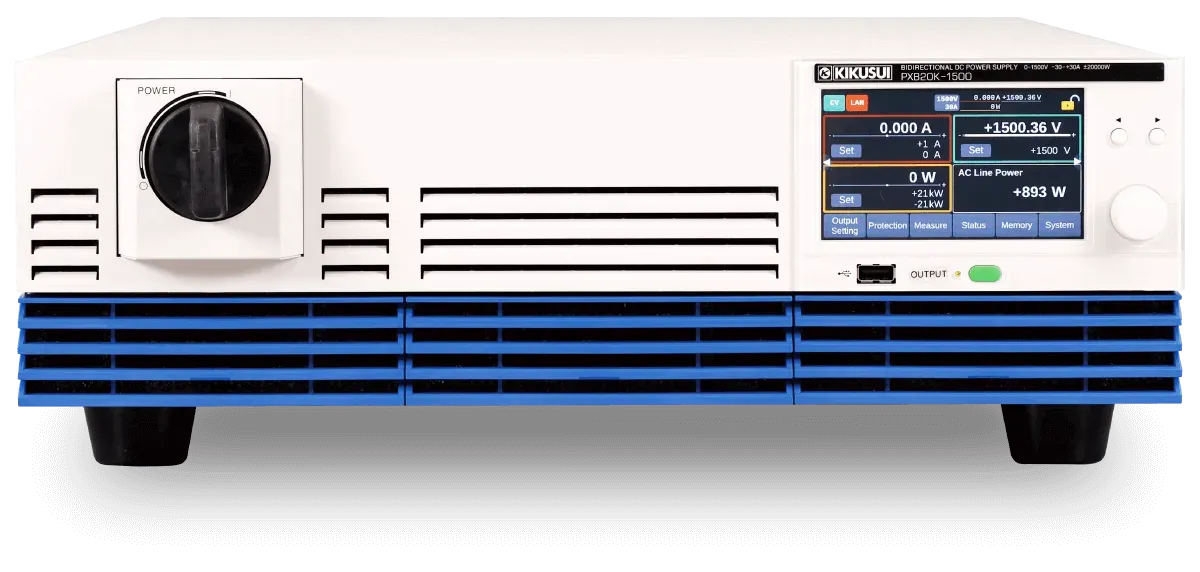

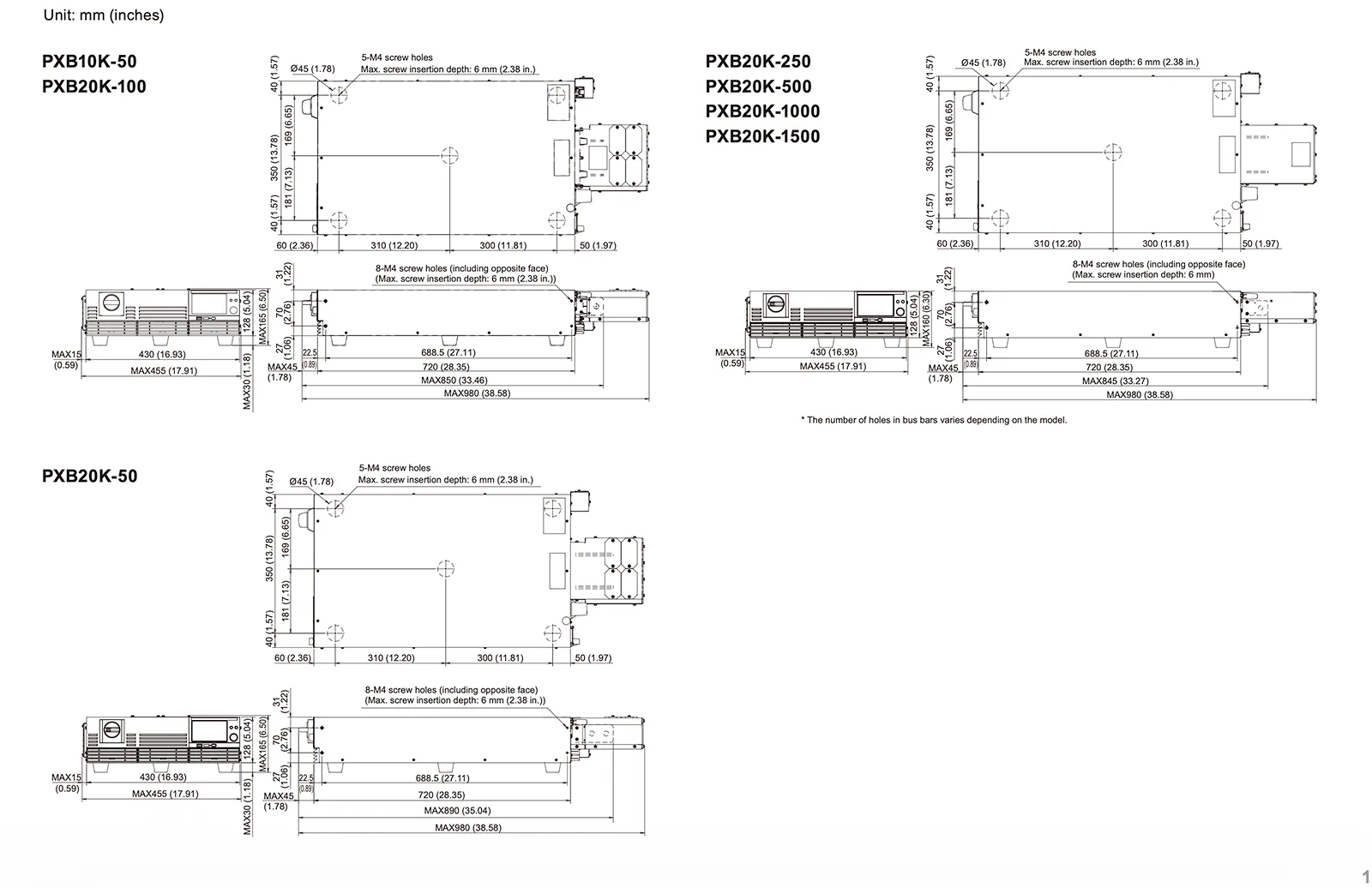

모델 라인업
10 kW · 저전압 고전류 모델
| 모델 | 정격 전력 | 소스 전압 | 싱크 동작 전압 | 정격 전류 | 질량 |
|---|---|---|---|---|---|
| PXB10K-50 | ±10 kW | 0~50 V | 3~50 V | ±400 A | 약 28 kg |
20 kW · 50/100/250 V 저전압 모델
| 모델 | 정격 전력 | 소스 전압 | 싱크 동작 전압 | 정격 전류 | 질량 |
|---|---|---|---|---|---|
| PXB20K-50 | ±20 kW | 0~50 V | 3~50 V | ±800 A | 약 41 kg |
| PXB20K-100 | ±20 kW | 0~100 V | 7~100 V | ±400 A | 약 40 kg |
| PXB20K-250 | ±20 kW | 0~250 V | 15~250 V | ±200 A | 약 39 kg |
20 kW · 500/1000/1500 V 고전압 모델
| 모델 | 정격 전력 | 소스 전압 | 싱크 동작 전압 | 정격 전류 | 질량 |
|---|---|---|---|---|---|
| PXB20K-500 | ±20 kW | 0~500 V | 10~500 V | ±120 A | 약 38 kg |
| PXB20K-1000 | ±20 kW | 0~1000 V | 20~1000 V | ±60 A | 약 37 kg |
| PXB20K-1500 | ±20 kW | 0~1500 V | 30~1500 V | ±30 A | 약 37 kg |
정격 전압과 전류는 동시에 최대값으로 출력되는 것이 아니라 최대 출력 전력에 의해 제한됩니다. 실제 DUT의 전압·전류·회생 조건을 기준으로 동작 영역을 확인해야 합니다.

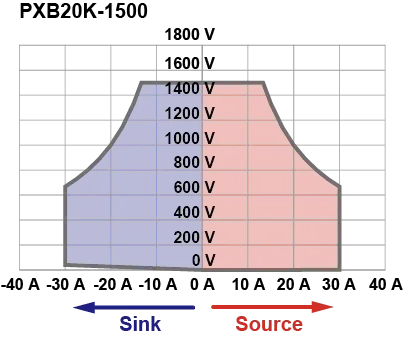

전압·전류 동작 영역
PXB 시리즈는 모델별로 2~3배비의 넓은 전력형 동작 영역을 제공합니다. DUT 전압이 PXB 설정 전압보다 낮으면 PXB에서 DUT로 전류가 흐르고, DUT 전압이 더 높으면 DUT에서 PXB로 전류가 흘러 회생합니다.
성능 및 기능
우선 동작 모드와 SEAM 모드

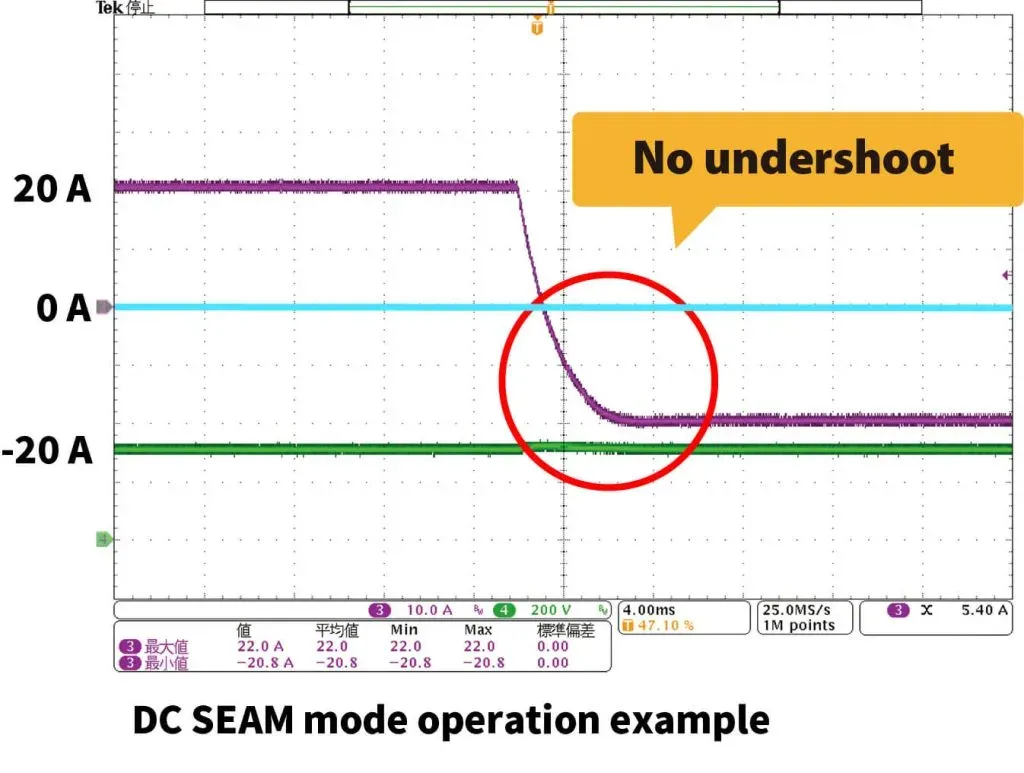

출력 ON 시 CV, CC, CP 중 우선 동작 모드를 선택할 수 있습니다. 배터리나 다른 전원을 연결할 때 CC 우선을 선택하면 돌입성 오버슈트 억제에 도움이 됩니다. SEAM 모드는 전압 설정을 바꾸지 않고 전류 방향을 연속적으로 전환해 충·방전 전환 시 오버슈트와 언더슈트를 억제합니다.

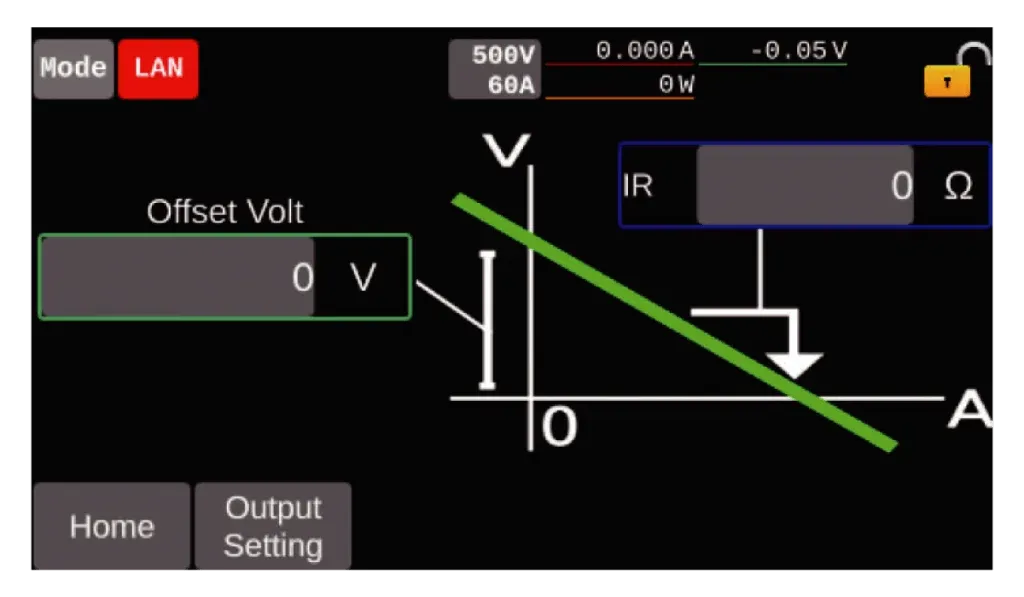

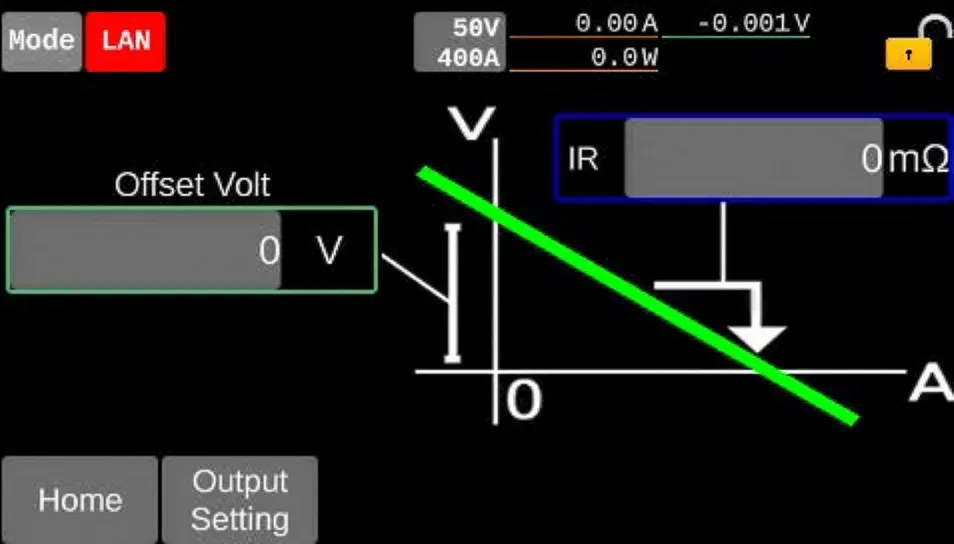

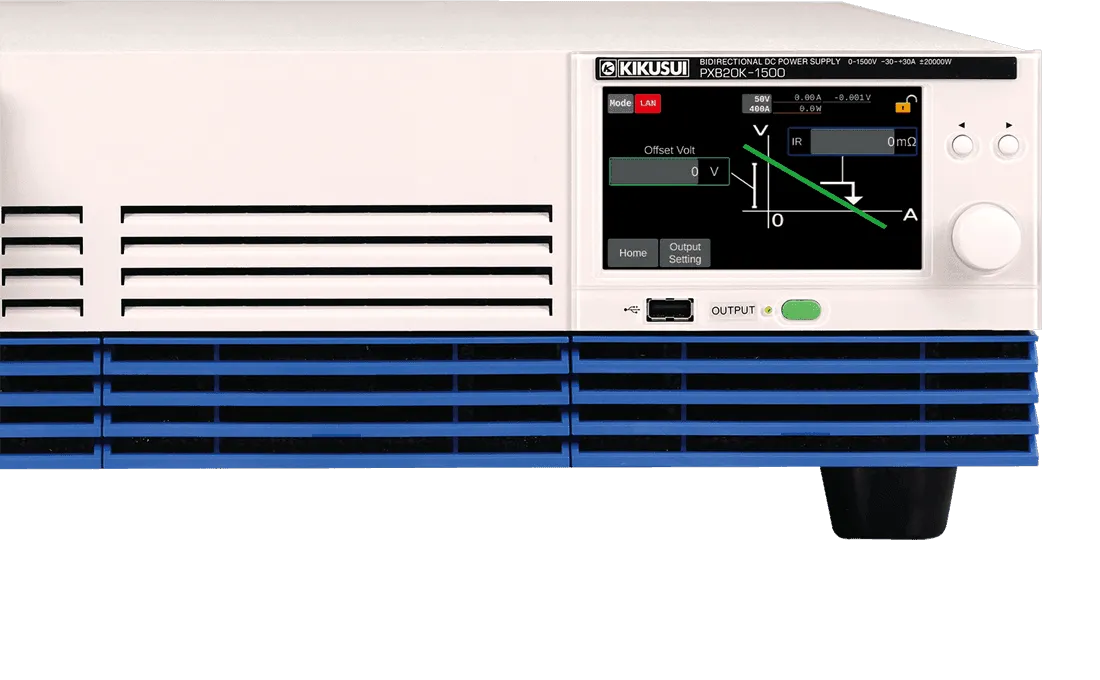

내부 저항 가변 기능
CV 동작 중 출력 전류에 따라 설정 저항값을 반영해 출력 전압을 변화시킵니다. 이차전지나 와이어 하네스의 내부 저항을 간이 모의할 수 있습니다.
| 모델 | 설정 범위 |
|---|---|
| PXB10K-50 | 0~126 mΩ |
| PXB20K-50 | 0~63 mΩ |
| PXB20K-100 | 0~315 mΩ |
| PXB20K-250 | 0~1575 mΩ |
| PXB20K-500 | 0~5250 mΩ |
| PXB20K-1000 | 0~21000 mΩ |
| PXB20K-1500 | 0~63000 mΩ |

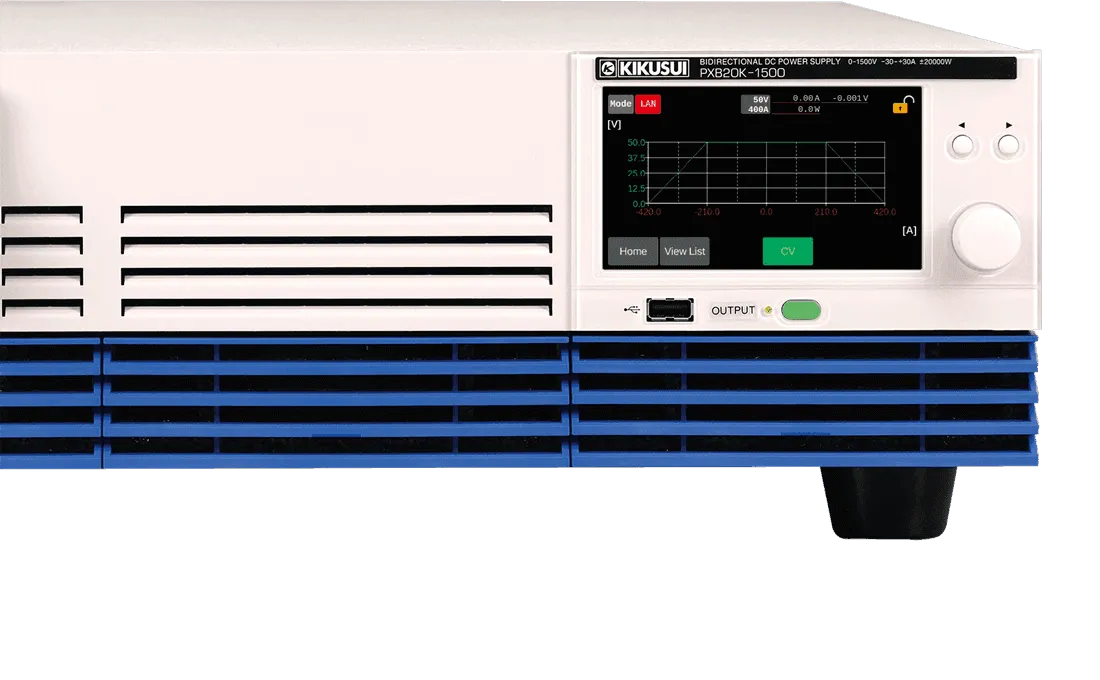

시퀀스, I-V 특성, 펄스·사인 기능

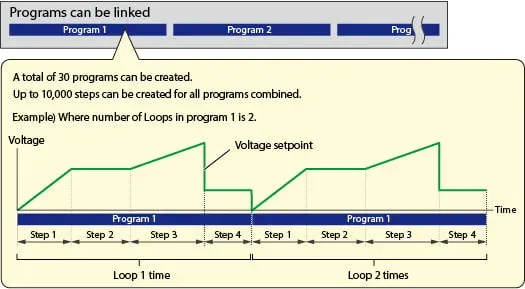

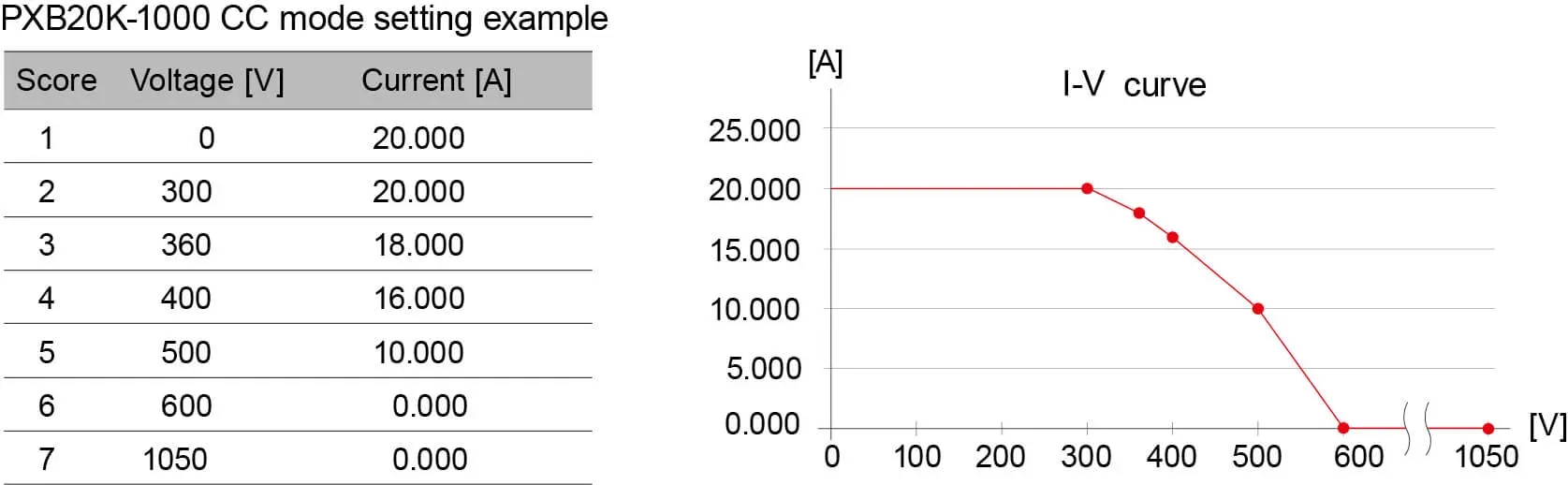

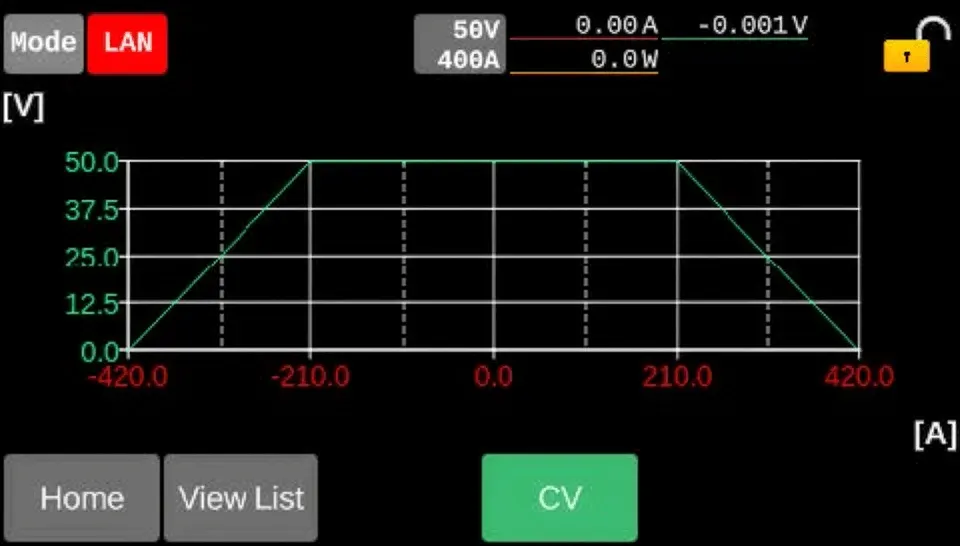

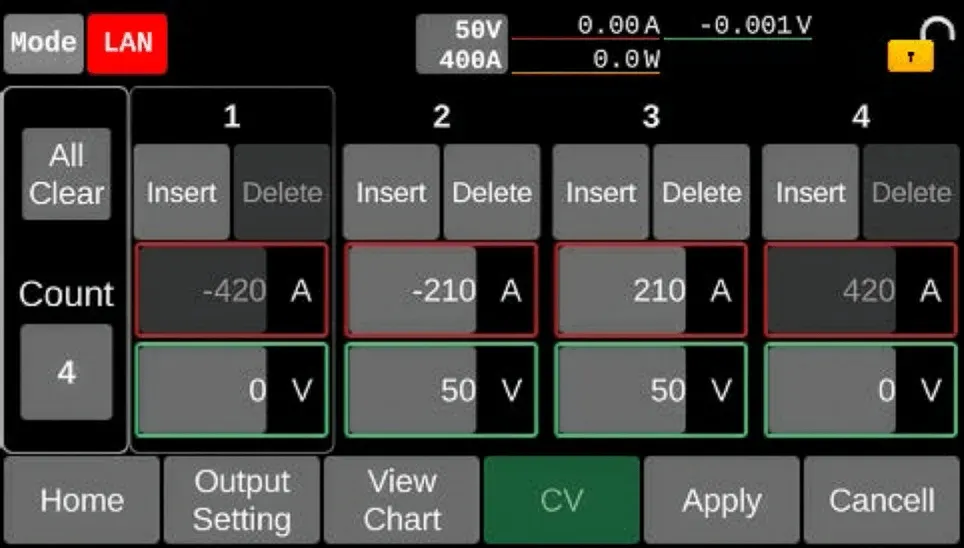

시퀀스는 최대 30개 프로그램과 전체 최대 10,000스텝을 지원하며, 스텝 실행 시간은 1 ms~3,600,000 s, 루프는 1~100,000회 또는 무한 반복으로 설정할 수 있습니다. I-V 특성 기능은 CV/CC 모드별 3~100개 점을 직선 보간하여 배터리·PV·연료전지 등의 특성을 모의합니다. 펄스와 사인 기능은 CV/CC 모드에서 1~1000 Hz 범위의 반복 또는 정현파 변동을 생성합니다.

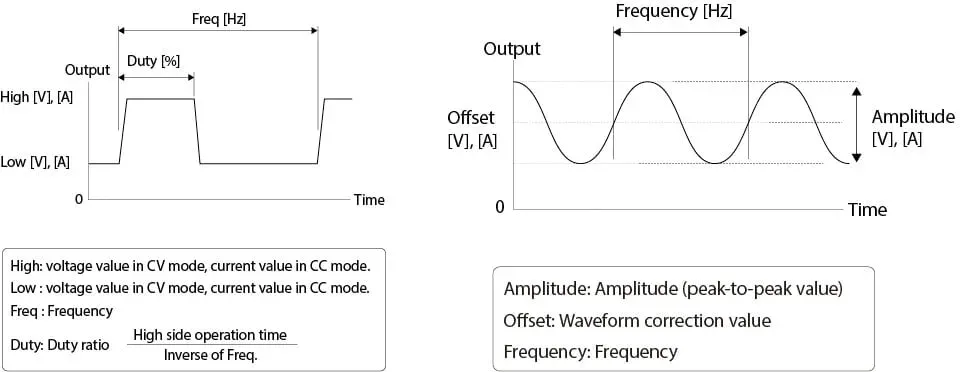

펄스 및 사인 파형 설명
회생 및 병렬 운전
DUT에서 돌아오는 부하 전력을 재사용 가능한 AC 전력으로 변환해 구내 계통으로 회생합니다. 정격 부하에서 회생 효율은 TYP 90% 이상입니다. 구내 소비전력이 회생전력보다 큰 환경에서 사용해야 하며, 계통 조건과 전력 흐름 검토가 필요합니다.

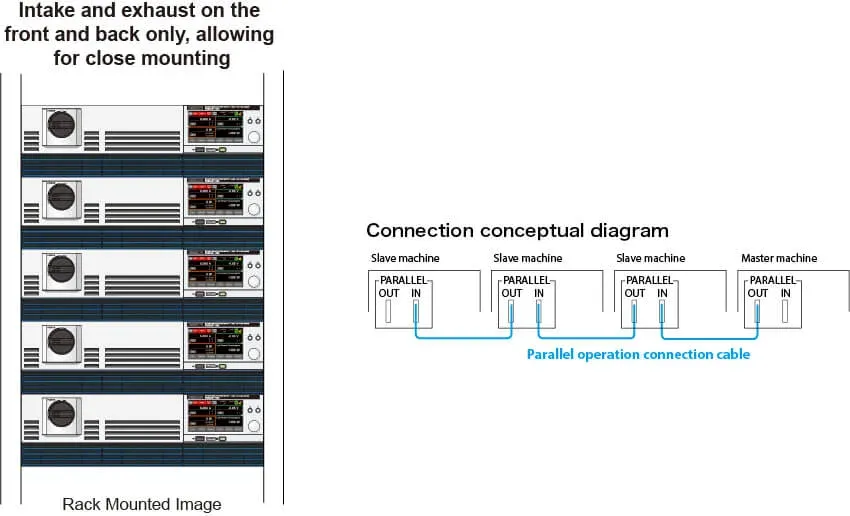

현재 공식 페이지 기준 마스터를 포함해 최대 25대, 500 kW까지 병렬 연결할 수 있습니다. 마스터 전면 패널에서 전체 시스템을 제어·표시하며 자동 인식 기능을 지원합니다. 10대 이상 구성은 제조사 및 기술 담당자와 사전 협의가 필요합니다.

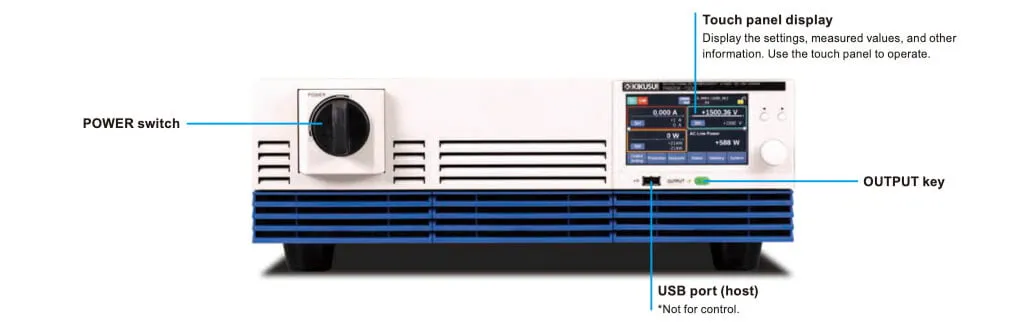

터치 패널과 패널 구성
주요 사양
출력 전압
| 항목 | PXB10K-50 | PXB20K-50 | PXB20K-100 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 |
|---|---|---|---|---|---|---|---|
| 설정 가능 최대 전압 | 52.5 V | 52.5 V | 105 V | 262.5 V | 525 V | 1050 V | 1575 V |
| 설정 분해능 | 0.005 V | 0.005 V | 0.001 V | 0.02 V | 0.05 V | 0.1 V | 0.1 V |
| 전원 변동 | ±10 mV | ±10 mV | ±20 mV | ±50 mV | ±100 mV | ±200 mV | ±300 mV |
| 부하 변동 | ±40 mV | ±40 mV | ±50 mV | ±125 mV | ±250 mV | ±500 mV | ±750 mV |
| 내부 저항 상한 | 126 mΩ | 63 mΩ | 315 mΩ | 1575 mΩ | 5250 mΩ | 21000 mΩ | 63000 mΩ |
| 리플 노이즈 rms | 37 mV | 30 mV | 75 mV | 125 mV | 250 mV | 500 mV | 750 mV |
| 상승/하강 시간 | 10 ms | 10 ms | 10 ms | 10 ms | 10 ms | 10 ms | 10 ms |
전압 설정 정확도는 전 모델 ±(설정값의 0.2% + 정격값의 0.1%), 원격 센싱 최대 보상 전압은 왕복 기준 정격의 10%입니다. 리플 노이즈 측정 조건과 과도 응답의 상세 조건은 공식 사양서의 주석을 함께 확인하십시오.
출력 전류
| 항목 | PXB10K-50 | PXB20K-50 | PXB20K-100 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 |
|---|---|---|---|---|---|---|---|
| 최대 소스 전류 | +420 A | +840 A | +420 A | +210 A | +126 A | +63 A | +31.5 A |
| 최대 싱크 전류 | -420 A | -840 A | -420 A | -210 A | -126 A | -63 A | -31.5 A |
| 심리스 설정 범위 | -420~+420 A | -840~+840 A | -420~+420 A | -210~+210 A | -126~+126 A | -63~+63 A | -31.5~+31.5 A |
| 설정 분해능 | 0.05 A | 0.1 A | 0.05 A | 0.02 A | 0.01 A | 0.005 A | 0.002 A |
| 전원/부하 변동 | ±800 mA | ±1600 mA | ±800 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| CC 상승/하강 TYP | 5 ms | 5 ms | 5 ms | 5 ms | 5 ms | 5 ms | 5 ms |
| 충방전 전환 TYP | 10 ms | 10 ms | 10 ms | 10 ms | 10 ms | 10 ms | 10 ms |
전류 설정 정확도는 전 모델 ±정격의 0.75%입니다. 최대 전류는 최대 출력 전력에 의해 제한되며 병렬 운전 시 구성 대수만큼 확장됩니다.
출력 전력 및 AC 입력
| 항목 | 10 kW 모델 | 20 kW 모델 |
|---|---|---|
| 최대 소스/싱크 설정 전력 | ±10.5 kW | ±21 kW |
| 심리스 전력 설정 범위 | -10.5~+10.5 kW | -21~+21 kW |
| 전력 설정 분해능 | 1 W | 2 W |
| 200 V계 입력 | 200~240 Vac, 삼상 3선, 50/60 Hz | 200~240 Vac, 삼상 3선, 50/60 Hz |
| 200 V계 최대 입력 전류 | 40 A @ 180 V | 80 A @ 180 V |
| 200 V계 최대 입력 전력 | 12 kVA | 24 kVA |
| 400 V계 입력 | 380~480 Vac, 삼상 3선, 50/60 Hz | 380~480 Vac, 삼상 3선, 50/60 Hz |
| 400 V계 최대 입력 전류 | 20 A @ 342 V | 40 A @ 342 V |
| 400 V계 최대 입력 전력 | 12 kVA | 24 kVA |
| 역률 TYP | 0.96 | 0.96 |
| 출력 유지 시간 | 10 ms 이상 | 10 ms 이상 |
외부 제어 및 통신

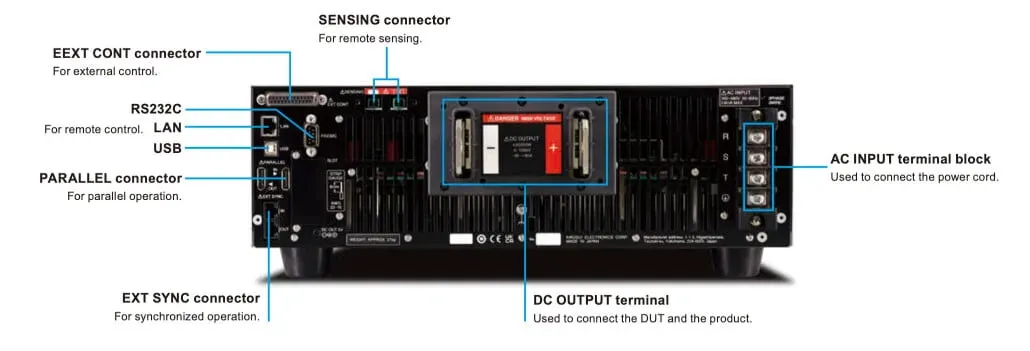

후면 EXT CONT D-Sub 25핀 커넥터로 전압·전류·전력 아날로그 제어, 전압·전류 모니터, 범용 디지털 입출력과 알람 연동을 구성할 수 있습니다. 디지털 입력은 포토커플러 절연형이며 전류 싱크/소스 양쪽을 지원하고, 디지털 출력은 반도체 릴레이 방식입니다.
| 핀 | 방식 | I/O | 명칭 | 기능 |
|---|---|---|---|---|
| 1 | Digital | O | OUT Ch.1 | 범용 출력 |
| 2 | Digital | O | OUT Ch.2 | 범용 출력 |
| 3 | Digital | O | OUT Ch.3 | 범용 출력 |
| 4 | – | – | DO COM | 디지털 출력 공통 |
| 5 | – | – | DI COM | 디지털 입력 공통 |
| 6 | Digital | I | IN Ch.1 | 범용 입력 |
| 7 | Digital | I | IN Ch.2 | 범용 입력 |
| 8 | Digital | I | IN Ch.3 | 범용 입력 |
| 9 | – | O | +12V OUT | 디지털 입력용 12 V 기준 |
| 10 | – | – | – | 미사용 |
| 11 | – | – | A COM | 아날로그 신호 공통 |
| 12 | Analog | O | VMON | 전압 모니터 |
| 13 | Analog | O | IMON | 전류 모니터 |
| 14 | Digital | O | OUT Ch.4 | 범용 출력 |
| 15 | Digital | O | OUT Ch.5 | 범용 출력 |
| 16 | Digital | O | OUT Ch.6 | 범용 출력 |
| 17 | – | – | DO COM | 디지털 출력 공통 |
| 18 | – | – | DI COM | 디지털 입력 공통 |
| 19 | Digital | I | IN Ch.4 | 범용 입력 |
| 20 | Digital | I | IN Ch.5 | 범용 입력 |
| 21 | Digital | I | H ALARM IN | HIGH 알람 입력 |
| 22 | – | – | 12V COM | 12 V 기준 공통 |
| 23 | – | – | A COM | 아날로그 신호 공통 |
| 24 | Analog | I | EXT CV | CV 전압 제어 |
| 25 | Analog | I | EXT CC/CP | CC 전류 또는 CP 전력 제어 |
| 인터페이스 | 주요 사양 |
|---|---|
| 공통 | IEEE 488.2-1992, SCPI 1999.0 |
| RS232C | D-Sub 9핀, 1200~115200 bps |
| USB Device | USB 2.0 High Speed, USBTMC-USB488, B 타입 |
| USB Host | USB 2.0 High Speed, A 타입 |
| LAN | 100BASE-TX/10BASE-T, SCPI-RAW, SCPI-Telnet, HiSLIP, VXI-11, LXI 1.5 |
| 동기 기능 | 시퀀스 시작·스텝, 측정 시작, 출력 ON/OFF 동기화 |
| 멀티 채널 VMCB | 마스터-PC: LAN/USB/RS232C, 슬레이브: LAN |
보호 기능·일반 사양
| 구분 | 내용 |
|---|---|
| LOW 알람 6종 | OVP, OCP, OPP, UVP, Watchdog Alarm, External Alarm LOW Level |
| HIGH 알람 13종 | 역접속, 과열, 계통 과전압·저전압, 계통 주파수 이상 등 |
| 환경 | 실내 사용, 과전압 카테고리 II, 고도 2000 m 이하 |
| 동작 온도 | PXB10K-50/PXB20K-50/PXB20K-100/PXB20K-250: 0~40 ℃; 나머지: 0~50 ℃ |
| 동작 습도 | 20~85% rh, 결로 없음 |
| 보관 | -25~60 ℃, 90% rh 이하, 결로 없음 |
| 냉각 | 팬 강제 공랭 |
| EMC | EMC Directive 2014/30/EU, EN 61326-1 Class A |
| 안전 | Low Voltage Directive 2014/35/EU, EN 61010-1 Class I, 과전압 카테고리 II, 오염도 2; 마킹 모델에 한해 UL/CSA 적용 |
PXB는 Class I 장비이므로 보호 도체 단자를 반드시 올바르게 접지해야 합니다. Class A 산업용 장비이며 주거 환경에서는 전파 간섭 저감 조치가 필요할 수 있습니다.
기본 구성품
- AC INPUT 단자 커버
- 외부 제어용 커넥터 키트 1세트
- 섀시 접속선
- DC OUTPUT 단자 커버 및 단자용 나사 1세트
- EXT SYNC 커넥터 커버
- SENSING 단자 커버 및 SENSING 커넥터 2개
- 동기 운전 신호 케이블 키트
- 안전 안내서, China RoHS 시트, 스타트 가이드
- 중량물 경고 스티커
전원 입력 케이블, 부하 케이블, 병렬 운전 케이블, 랙 브래킷 및 시스템 랙은 선택 사양 또는 별도 구성입니다.
옵션 및 시스템 구성 예시
아래 옵션 모델명과 100/200 kW 구성 예시는 첨부된 2023년 5월 영문 데이터시트 기준입니다. 저전압 신규 모델 또는 10대 초과 시스템은 적용 케이블·버스바·랙·차단기·계통 회생 조건을 별도 검토해야 합니다.
| 구분 | 모델 | 사양/적용 |
|---|---|---|
| 병렬 운전 신호 케이블 | PC01-PXB | PXB 병렬 연결 |
| EIA 랙 브래킷 | KRB3-TOS | EIA 인치 랙 |
| JIS 랙 브래킷 | KRB150-TOS | JIS 밀리미터 랙 |
| 부하 케이블 | DC80-2P3M-M10M | 3 m, 200 A, M10/M10, PXB20K-500 |
| 고전압 부하 케이블 | HV22-2P3M-M12M8 | 3 m, 80 A, M12/M8, PXB20K-1000/1500 |
| 삼상 입력 전원 코드 | AC22-4P3M-M6C-4S | 3 m, 22 mm², M6, 데이터시트 수록 모델 |
| 시스템 예시 | PXB20K-1500 | PC01-PXB | KRB3-TOS |
|---|---|---|---|
| 100 kW | 5대 | 4개 | 5개 |
| 200 kW | 10대 | 9개 | 10개 |
관련 시스템 및 제품

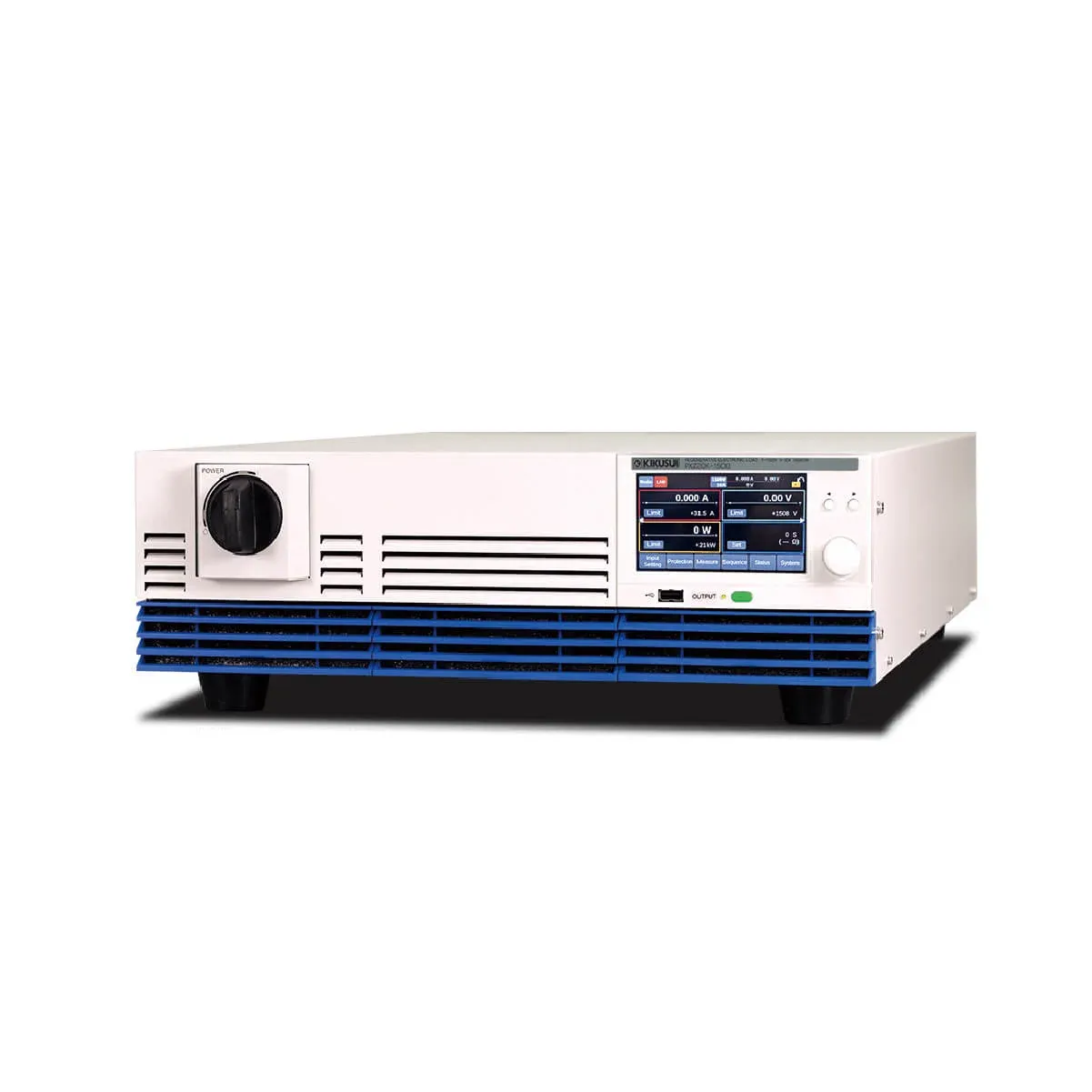

공식 페이지는 PXB 본체 외에 SPEC71200 시리즈와 Battery Emulator System을 라인업으로 안내합니다. 회생 전자부하가 중심인 시험은 PXZ 시리즈도 함께 검토할 수 있습니다.
구매 전 확인 포인트
- DUT 최대·최소 전압, 소스/싱크 전류와 전력, 회생 구간을 모델별 동작 영역에서 확인하십시오.
- 삼상 200 V계와 400 V계는 구매 시 선택하며 현장에서 전환할 수 없습니다.
- 회생 전력보다 구내 소비전력이 큰지, 계통 역류 방지와 차단기·접지 조건이 적합한지 확인하십시오.
- 입력 케이블·부하 케이블·버스바·랙·환기·소음·중량을 포함해 설치 조건을 검토하십시오.
- 병렬 시스템은 동일 출력 모델을 기준으로 하며 입력 정격 전압이 다른 모델끼리 병렬 운전할 수 있습니다. 10대 이상은 사전 상담이 필요합니다.
- 자동화 연동 시 LAN/USB/RS232C/EXT CONT, PLC의 NPN·PNP 방식, 아날로그 제어 범위를 확인하십시오.
- 고전압 모델은 안전 인터록, 감전 방지 커버, 방전 절차와 Class I 보호 접지를 포함한 시험 설계를 적용하십시오.
자주 묻는 질문
Q. PXB 시리즈는 어떤 시험에 적합한가요?
A. 배터리 충방전, 인버터·모터, OBC, 양방향 DC/DC 컨버터, PCS, 태양광·연료전지 특성 모의 및 고전압 전장품의 연구개발·품질·내구 시험에 적합합니다.
Q. 소스와 싱크를 한 대에서 모두 수행하나요?
A. 네. DUT 전압과 PXB 설정값의 관계에 따라 전력을 공급하거나 흡수하며, 흡수한 전력은 구내 AC 계통으로 회생합니다.
Q. 현재 PXB 모델 라인업은 어떻게 되나요?
A. 공식 페이지 기준 PXB10K-50, PXB20K-50, PXB20K-100, PXB20K-250, PXB20K-500, PXB20K-1000, PXB20K-1500의 7개 모델입니다.
Q. 최대 몇 대까지 병렬 운전할 수 있나요?
A. 현재 공식 페이지 기준 최대 25대, 500 kW까지 가능합니다. 10대 이상 시스템은 제조사 및 기술 담당자와 사전 협의가 필요합니다.
Q. 삼상 200 V와 400 V 입력을 현장에서 바꿀 수 있나요?
A. 아니요. 입력 전압 사양은 구매 시 선택하며 현장에서 전환할 수 없습니다. 설치 현장의 계통 전압에 맞는 모델을 선정해야 합니다.
Q. 자동화 시스템과 연동할 수 있나요?
A. LAN(LXI), USB, RS232C, 절연형 아날로그 입출력, NPN/PNP PLC 대응 디지털 I/O와 SCPI 명령을 지원합니다.
Q. 견적 전에 어떤 정보를 준비해야 하나요?
A. DUT 전압·전류·전력, 소스와 회생 조건, 입력 계통 전압, 병렬 필요 용량, 케이블 길이, 랙 설치, 통신 방식과 시험 시퀀스를 알려주시면 본체와 옵션 구성을 검토할 수 있습니다.
