엔지아이 NGI N35500 시리즈는 전원 공급(Source)과 회생형 부하(Load)를 하나의 플랫폼에서 운용할 수 있는 고전력 양방향 프로그래머블 DC 전원공급장치입니다. 3U 섀시 기준 최대 42 kW, 시스템 구성 시 최대 420 kW급까지 검토할 수 있어 배터리 충방전, ESS, PV 인버터, DC-DC 컨버터, UPS, 자동차 전장 시험 환경에 적합합니다.
N35500 시리즈는 전원 공급(Source)과 회생형 부하(Load)를 하나의 플랫폼에서 검토할 수 있는 고전력 양방향 DC 전원공급장치입니다. 3U 섀시 기준 최대 42 kW, 시리즈 구성 기준 최대 2250 V 전압 범위를 제공하며 배터리, ESS, PV 인버터, DC-DC, UPS, 자동차 전장 시험에 적합합니다. 모델 선정 시에는 DUT 정격, 운용 모드, 회생 전력 처리 조건, 병렬·랙 구성, 통신 인터페이스를 함께 확인해야 합니다.

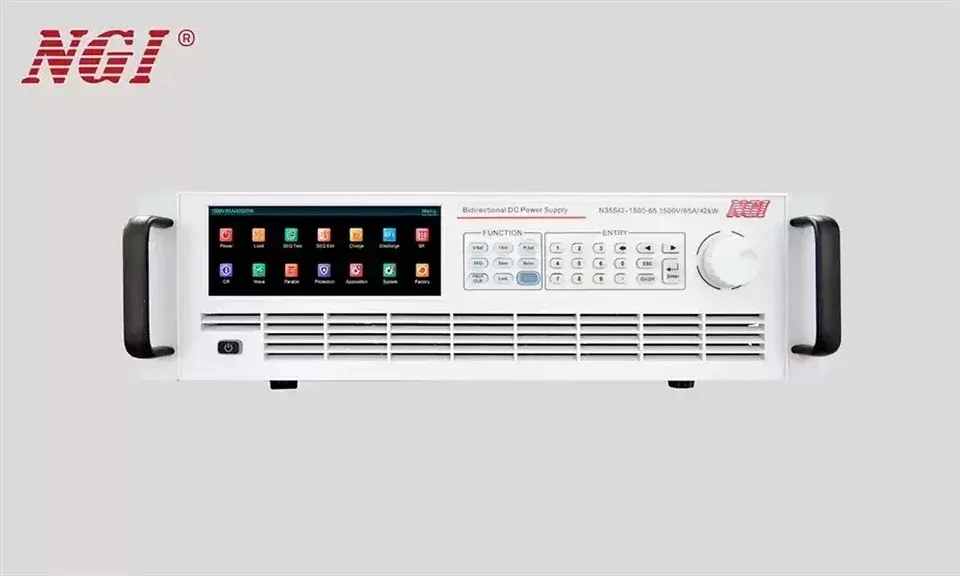

엔지아이 NGI N35500 고전력 양방향 DC 전원공급장치 전면 제품 이미지
제품 개요
N35500 시리즈는 듀얼 쿼드런트 구조의 양방향 프로그래머블 DC 전원공급장치로, 전류 공급과 흡수를 모두 지원합니다. Source 모드에서는 DUT에 전력을 공급하고, Load 모드에서는 전력을 흡수하면서 회생 에너지를 계통으로 반환하는 시험 구성을 검토할 수 있습니다.
14 kW ~ 420 kW급 라인업 최대 2250 V 3U 최대 42 kW 회생 효율 최대 93% LAN / RS232 / RS485 / CAN
배터리 시뮬레이션, 충방전 시험, 시퀀스, 파형 기능 및 PV 어레이 I-V 곡선 시뮬레이션 옵션 검토 가능

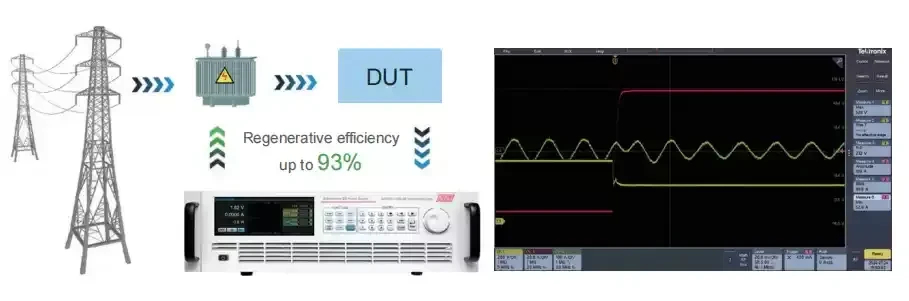

엔지아이 NGI N35500 Source Load 전환과 최대 93퍼센트 회생 효율 설명 이미지엔지아이 NGI N35500 와이드 레인지 Source Load 운전 영역 곡선 이미지
모델 라인업
공식 데이터시트에 확인되는 N35500 시리즈 모델을 전압군별로 나누어 정리했습니다. 같은 전압군 안에서 필요한 전력, 전류, 랙 높이를 비교하면 모델 선정이 더 쉽습니다.
360 V · 13개 모델500 V · 13개 모델750 V · 13개 모델1000 V · 13개 모델1500 V · 12개 모델2250 V · 12개 모델
360 V 모델군
13개 모델 · 14~420 kW · 80~2400 A
모델명
전압
전류
전력
폼팩터
N35514-360-80
360 V
80 A
14 kW
3U
N35522-360-160
360 V
160 A
22 kW
3U
N35532-360-240
360 V
240 A
32 kW
3U
N35542-360-240
360 V
240 A
42 kW
3U
N35584-360-480
360 V
480 A
84 kW
6U
N355126-360-720
360 V
720 A
126 kW
22U
N355168-360-960
360 V
960 A
168 kW
22U
N355210-360-1200
360 V
1200 A
210 kW
32U
N355252-360-1440
360 V
1440 A
252 kW
32U
N355294-360-1680
360 V
1680 A
294 kW
32U
N355336-360-1920
360 V
1920 A
336 kW
42U
N355378-360-2160
360 V
2160 A
378 kW
42U
N355420-360-2400
360 V
2400 A
420 kW
42U
500 V 모델군
13개 모델 · 14~420 kW · 65~1950 A
모델명
전압
전류
전력
폼팩터
N35514-500-65
500 V
65 A
14 kW
3U
N35522-500-130
500 V
130 A
22 kW
3U
N35532-500-180
500 V
180 A
32 kW
3U
N35542-500-195
500 V
195 A
42 kW
3U
N35584-500-390
500 V
390 A
84 kW
6U
N355126-500-585
500 V
585 A
126 kW
22U
N355168-500-780
500 V
780 A
168 kW
22U
N355210-500-975
500 V
975 A
210 kW
32U
N355252-500-1170
500 V
1170 A
252 kW
32U
N355294-500-1365
500 V
1365 A
294 kW
32U
N355336-500-1560
500 V
1560 A
336 kW
42U
N355378-500-1755
500 V
1755 A
378 kW
42U
N355420-500-1950
500 V
1950 A
420 kW
42U
750 V 모델군
13개 모델 · 14~420 kW · 65~1950 A
모델명
전압
전류
전력
폼팩터
N35514-750-65
750 V
65 A
14 kW
3U
N35522-750-130
750 V
130 A
22 kW
3U
N35532-750-180
750 V
180 A
32 kW
3U
N35542-750-195
750 V
195 A
42 kW
3U
N35584-750-390
750 V
390 A
84 kW
6U
N355126-750-585
750 V
585 A
126 kW
22U
N355168-750-780
750 V
780 A
168 kW
22U
N355210-750-975
750 V
975 A
210 kW
32U
N355252-750-1170
750 V
1170 A
252 kW
32U
N355294-750-1365
750 V
1365 A
294 kW
32U
N355336-750-1560
750 V
1560 A
336 kW
42U
N355378-750-1755
750 V
1755 A
378 kW
42U
N355420-750-1950
750 V
1950 A
420 kW
42U
1000 V 모델군
13개 모델 · 22~280 kW · 65~650 A
모델명
전압
전류
전력
폼팩터
N35522-1000-80
1000 V
80 A
22 kW
3U
N35528-1000-65
1000 V
65 A
28 kW
3U
N35532-1000-80
1000 V
80 A
32 kW
3U
N35542-1000-80
1000 V
80 A
42 kW
3U
N35556-1000-130
1000 V
130 A
56 kW
6U
N35584-1000-195
1000 V
195 A
84 kW
22U
N355112-1000-260
1000 V
260 A
112 kW
22U
N355140-1000-325
1000 V
325 A
140 kW
32U
N355168-1000-390
1000 V
390 A
168 kW
32U
N355196-1000-455
1000 V
455 A
196 kW
32U
N355224-1000-520
1000 V
520 A
224 kW
42U
N355252-1000-585
1000 V
585 A
252 kW
42U
N355280-1000-650
1000 V
650 A
280 kW
42U
1500 V 모델군
12개 모델 · 22~420 kW · 60~650 A
모델명
전압
전류
전력
폼팩터
N35522-1500-60
1500 V
60 A
22 kW
3U
N35532-1500-60
1500 V
60 A
32 kW
3U
N35542-1500-65
1500 V
65 A
42 kW
3U
N35584-1500-130
1500 V
130 A
84 kW
6U
N355126-1500-195
1500 V
195 A
126 kW
22U
N355168-1500-260
1500 V
260 A
168 kW
22U
N355210-1500-325
1500 V
325 A
210 kW
32U
N355252-1500-390
1500 V
390 A
252 kW
32U
N355294-1500-455
1500 V
455 A
294 kW
32U
N355336-1500-520
1500 V
520 A
336 kW
42U
N355378-1500-585
1500 V
585 A
378 kW
42U
N355420-1500-650
1500 V
650 A
420 kW
42U
2250 V 모델군
12개 모델 · 22~420 kW · 60~650 A
모델명
전압
전류
전력
폼팩터
N35522-2250-60
2250 V
60 A
22 kW
3U
N35532-2250-60
2250 V
60 A
32 kW
3U
N35542-2250-65
2250 V
65 A
42 kW
3U
N35584-2250-130
2250 V
130 A
84 kW
6U
N355126-2250-195
2250 V
195 A
126 kW
22U
N355168-2250-260
2250 V
260 A
168 kW
22U
N355210-2250-325
2250 V
325 A
210 kW
32U
N355252-2250-390
2250 V
390 A
252 kW
32U
N355294-2250-455
2250 V
455 A
294 kW
32U
N355336-2250-520
2250 V
520 A
336 kW
42U
N355378-2250-585
2250 V
585 A
378 kW
42U
N355420-2250-650
2250 V
650 A
420 kW
42U
※ 모델명, 전압, 전류, 전력, 높이는 공식 데이터시트 기준으로 정리했으며, 실제 견적 전에는 병렬 구성, 입력 전원, 냉각 조건, 통신 옵션을 함께 확인하는 것이 좋습니다.
제품 외형 및 인터페이스

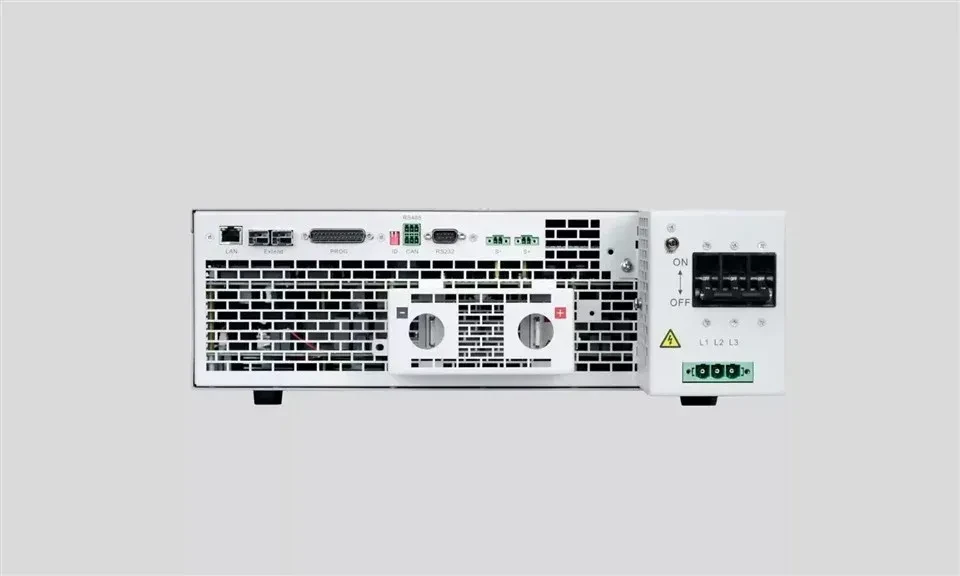

전면은 6.8인치 LCD, 노브, 숫자 키, 기능 버튼 중심으로 구성되며 후면에는 AC 입력, DC 출력, Remote Sense, LAN, RS232, RS485, CAN 등 시험 자동화에 필요한 인터페이스가 배치됩니다.

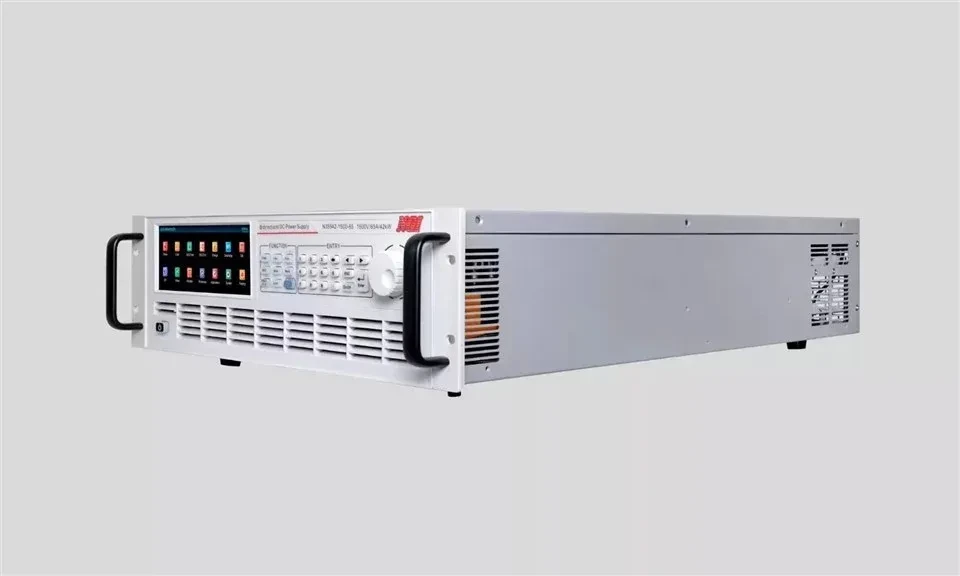

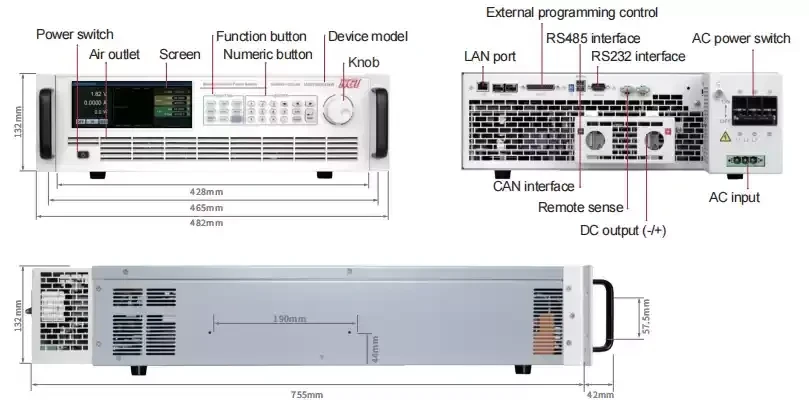

엔지아이 NGI N35500 후면 AC 입력과 DC 출력 단자 및 통신 인터페이스 이미지엔지아이 NGI N35500 측면 제품 외형 이미지엔지아이 NGI N35500 전면 후면 단자와 제품 치수 설명 이미지
시뮬레이션 및 제어 기능

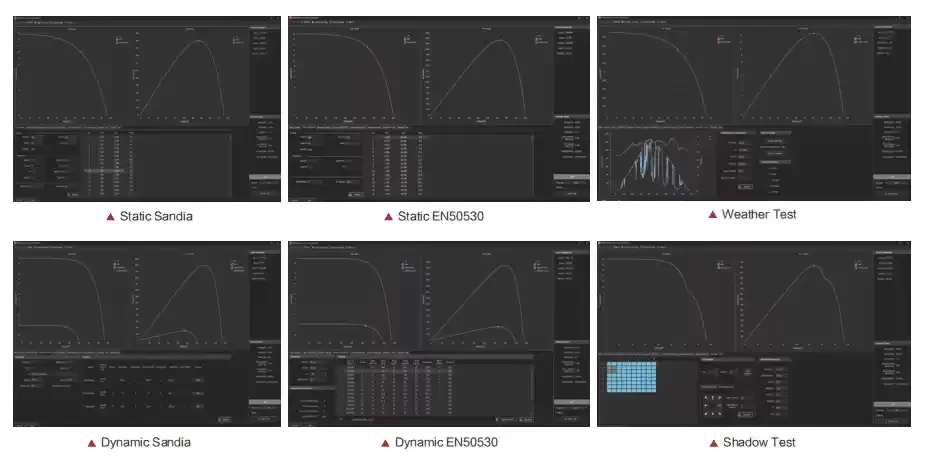

PV 셀 시뮬레이션 옵션은 태양전지 매트릭스의 I-V, P-V 곡선 검토에 활용할 수 있으며, 배터리 시뮬레이션 소프트웨어는 표준 배터리 모델 라이브러리와 사용자 정의 특성 곡선을 기반으로 다양한 배터리 조건을 구성하는 데 유용합니다. CC&CV 우선순위 기능은 DUT 특성에 맞춰 전압 또는 전류 제어 루프를 우선 적용할 수 있어 저임피던스 부하, DC-DC 모듈, 배터리 충전 조건에서 보호 관점의 설정 검토가 가능합니다.
엔지아이 NGI N35500 PV 셀 시뮬레이션 기능과 I-V P-V 곡선 시험 설명 이미지엔지아이 NGI N35500 NS81000 배터리 시뮬레이션 소프트웨어 화면 이미지엔지아이 NGI N35500 CC CV 우선순위 전압 전류 파형 설명 이미지
적용 분야
배터리 충방전 및 BMS 시험
ESS 컨버터·UPS·PV 저장장치
PV 인버터·태양전지 매트릭스
DC-DC·모터 드라이브·충전기
연구소·양산 라인 ATE
항공우주·고전력 통신·드론
구매 전 확인 포인트
DUT의 최대 전압, 전류, 전력과 Source/Load 운용 비율
회생 전력 처리 조건과 설치 현장의 3상 AC 입력 조건
단일 장비, 랙 구성, 병렬 확장 여부
PV·배터리 시뮬레이션 등 옵션 소프트웨어 필요 여부
LAN, RS232, RS485, CAN 및 SCPI, Modbus-RTU, CANopen 연동 조건
FAQ
Q. N35500 시리즈는 어떤 장비인가요?
엔지아이 NGI N35500은 전원 공급과 회생형 부하 기능을 통합한 고전력 양방향 프로그래머블 DC 전원공급장치입니다. DUT에 전력을 공급하거나 흡수하면서 배터리, ESS, PV, DC-DC, UPS 시험 조건을 구성할 수 있습니다.
Q. 전압과 전력 범위는 어떻게 검토해야 하나요?
공식 자료 기준 N35500 시리즈는 최대 2250 V 전압 범위와 3U 섀시 최대 42 kW 출력 구성이 제공됩니다. 전체 시스템 구성은 모델별 전압, 전류, 전력, 랙 높이를 기준으로 검토해야 합니다.
Q. Load 모드에서 어떤 기능을 지원하나요?
Load 모드는 CC, CV, CP, CR 기능을 지원합니다. 전원 공급(Source)과 부하(Load) 전환이 필요한 시험에서는 DUT 보호를 위해 전압·전류 오버슈트 조건을 함께 검토하는 것이 좋습니다.
Q. 배터리 및 태양광 시뮬레이션도 가능한가요?
옵션 소프트웨어 구성에 따라 배터리 시뮬레이션, 충방전 시험, 시퀀스, 파형 기능, PV 어레이 I-V 곡선 시뮬레이션을 검토할 수 있습니다.
Q. 자동화 시스템과 연동할 수 있나요?
공식 자료 기준 LAN, RS232, RS485, CAN 통신을 표준으로 제공하며 Modbus-RTU, SCPI, CANopen 프로토콜을 지원합니다. 실제 연동은 사용 중인 ATE 소프트웨어와 통신 프로토콜 기준으로 확인해야 합니다.
Q. 견적 요청 전 어떤 정보를 준비하면 좋나요?
필요 전압, 전류, 전력, Source/Load 운용 조건, 병렬 또는 랙 구성, 회생 전력 처리 환경, 통신 인터페이스, 옵션 소프트웨어 필요 여부를 알려주시면 모델 선정과 구성 검토가 수월합니다.
