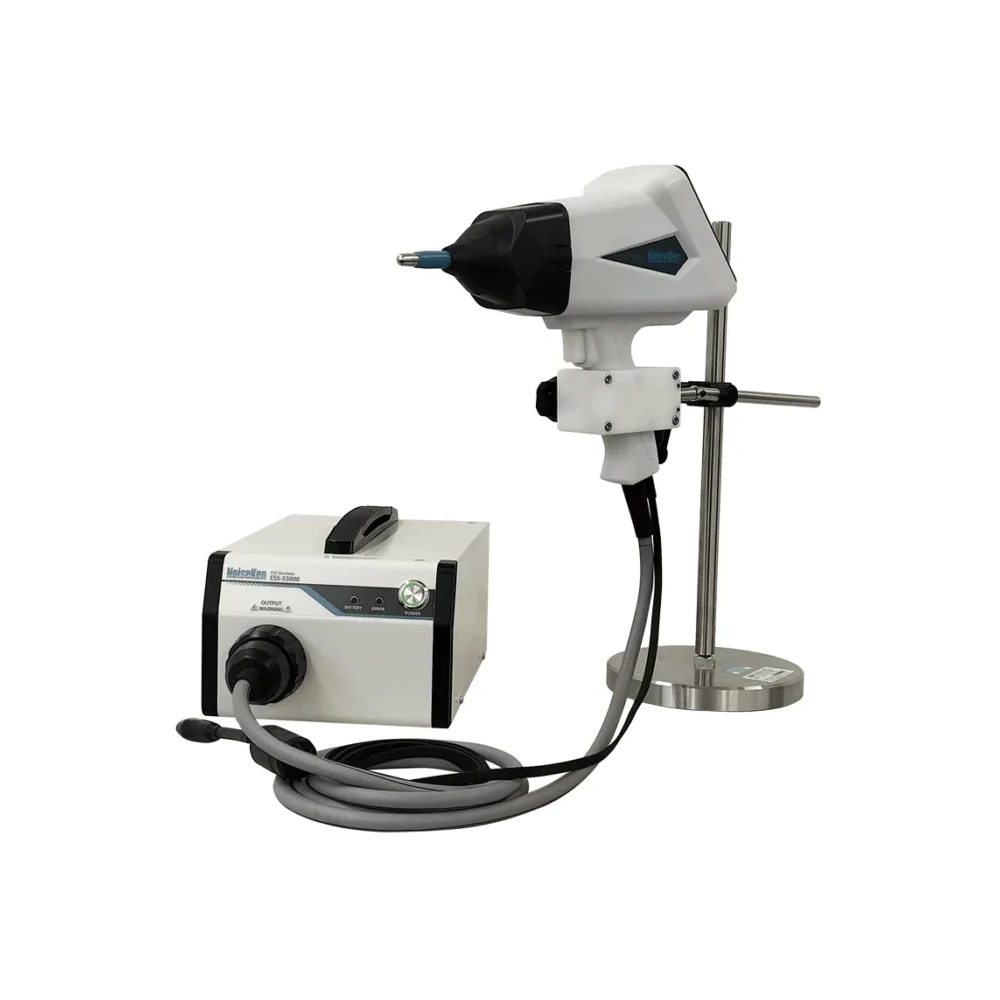

노이즈켄 NoiseKen ESS-PS1 & GT-31S 정전기 방전 ESD 시뮬레이터
ESS-PS1 & GT-31S는 대전된 인체에서 발생하는 정전기 방전 현상을 재현하여 전자기기와 자동차 전장품의 ESD 내성을 평가하는 정전기 방전 시뮬레이터입니다.
공식 자료 기준 IEC 61000-4-2 및 ISO 10605 시험에 대응하며, 접촉 방전과 기중 방전 조건을 구성할 수 있습니다.
방전건 터치 패널, 배터리 구동, 프리체크 기능, 방전 모듈 자동 인식 기능을 통해 현장 시험과 반복 시험의 조작성 및 점검 편의성을 높인 모델입니다.
주요 특징
IEC / ISO 시험 대응
IEC 61000-4-2 및 ISO 10605 기반 ESD 시험 조건을 검토할 수 있습니다.

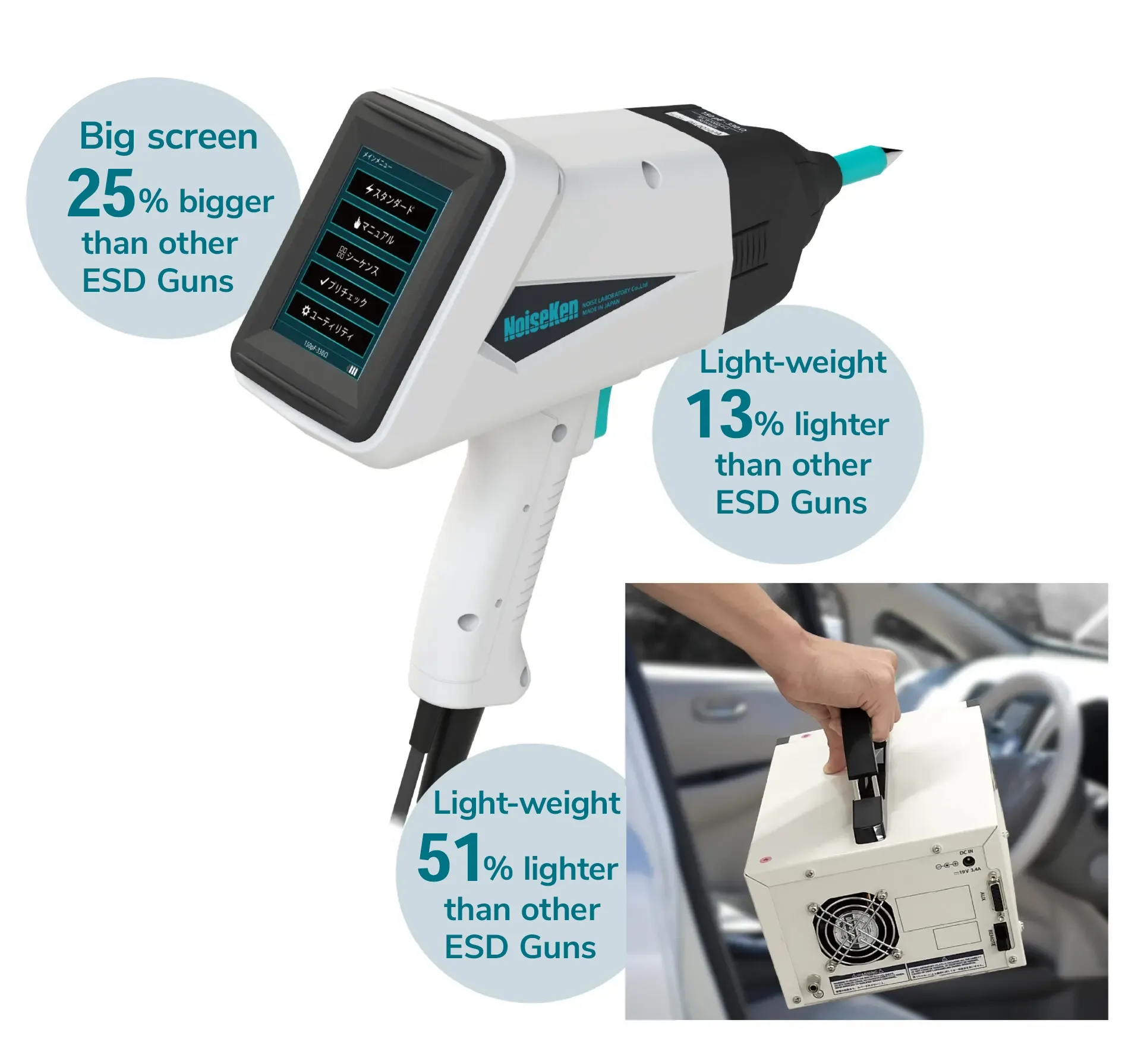

방전건 터치 패널
GT-31S 방전건에 컬러 LCD 터치 패널을 적용해 설정 확인과 조작이 쉽습니다.

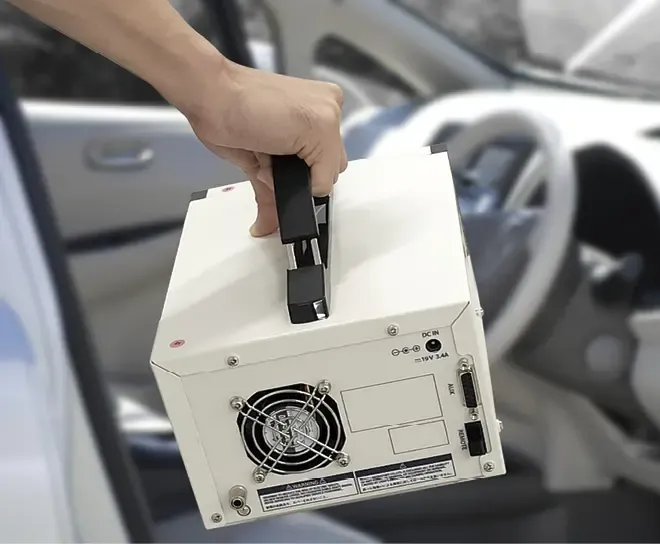

배터리 구동
본체 배터리 구동으로 대형 장비, 차량, 현장 이동 시험 환경에서 활용성을 높입니다.
프리체크 기능
시험 전 고전압 출력, 절연, 방전 릴레이 동작 상태를 사전 점검합니다.

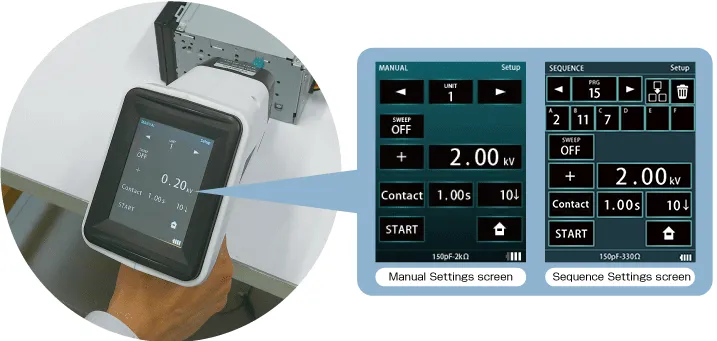

조작성과 시험 모드
GT-31S 방전건의 터치 패널은 영어/일본어 표시 전환이 가능하며, Standard Mode에서 IEC 및 ISO 시험 조건 설정을 지원합니다. Manual Mode에서는 시험 전압과 반복 조건을 자유롭게 설정하고, Sequence Test Mode에서는 저장 조건을 순차적으로 불러와 자동 시험 구성을 검토할 수 있습니다.

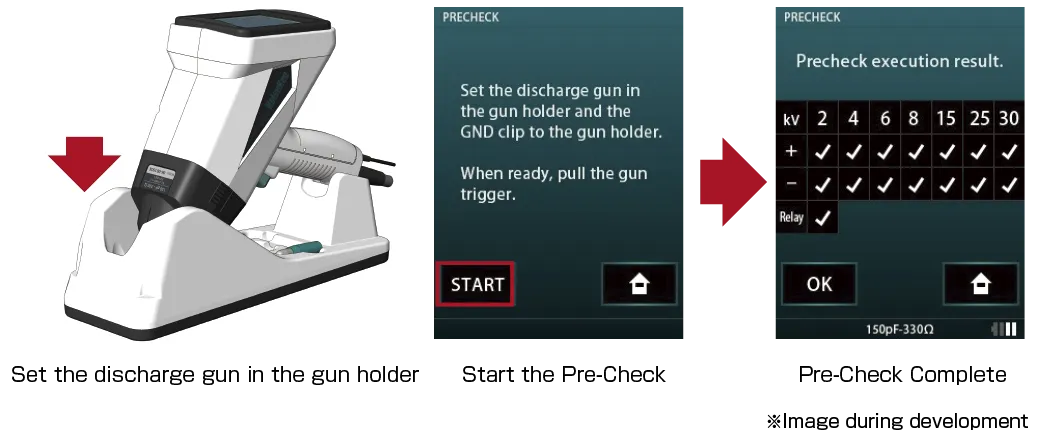

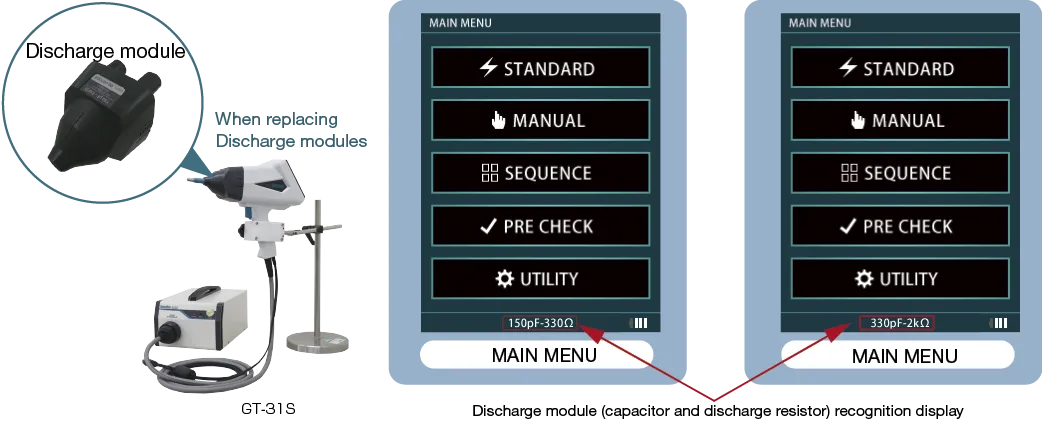

프리체크 및 방전 모듈 인식
ESD 시험은 시험 조건뿐 아니라 실제 방전이 제대로 수행되는지 확인하는 과정이 중요합니다. ESS-PS1 & GT-31S는 프리체크 기능과 방전 모듈 자동 인식 기능을 제공하여 시험 전 점검과 오장착 방지에 도움을 줍니다.
주요 사양 요약
| 구분 | 공식 자료 기준 사양 |
|---|---|
| 출력 전압 | 0.20 kV ~ 30.0 kV, 최대 30.5 kV 표기 |
| 출력 극성 | Positive / Negative |
| 방전 모드 | Contact discharge, Air discharge |
| 반복 주기 | 0.05 s ~ 600.0 s ±10% |
| 방전 횟수 | 1 ~ 60000 회 또는 연속 |
| 전원 | AC 100 V ~ 240 V ±10%, 50 Hz ~ 60 Hz / Battery |
| 사용 환경 | +15 ℃ ~ +35 ℃, 20%RH ~ 60%RH, 결로 없음 |
| 치수 | 공식 웹페이지 표기값 재확인 필요 |
적용 분야 및 시험 구성
자동차 전장, 의료기기, 사무기기, 산업용 전자장비, 대형 장비의 ESD 내성 평가에 적용할 수 있습니다. ISO 10605 시험이 필요한 경우 GT-31S 액세서리 세트와 방전 모듈, 시험 테이블, HCP/VCP, GRP, 방전 저항 케이블 등 전체 시험 환경을 함께 검토해야 합니다.
FAQ
Q. ESS-PS1 & GT-31S는 어떤 제품인가요?

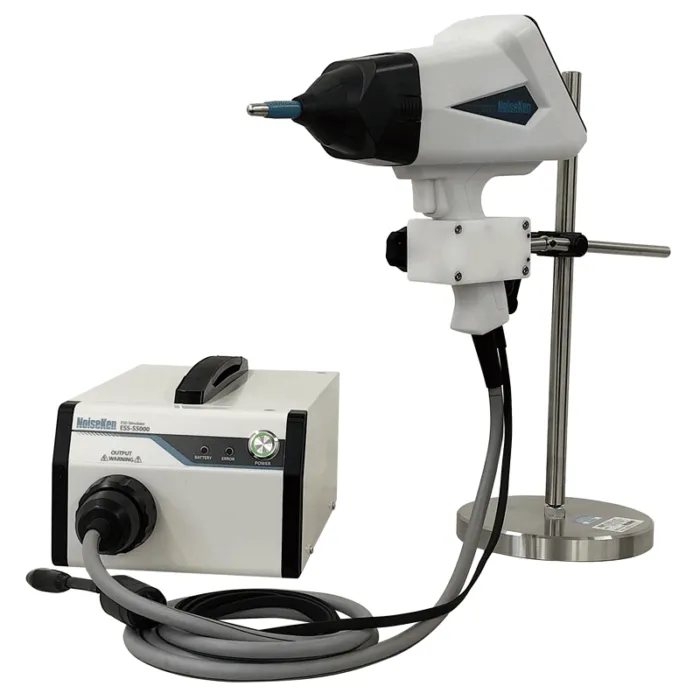

ESS-PS1 본체와 GT-31S 방전건으로 구성되는 노이즈켄 NoiseKen 정전기 방전 ESD 시뮬레이터입니다. 대전된 인체에서 발생하는 정전기 방전 현상을 재현하여 전자기기의 ESD 내성을 평가하는 용도입니다.
Q. 지원하는 주요 시험 규격은 무엇인가요?
공식 자료 기준 IEC 61000-4-2 및 ISO 10605 규격 대응이 안내되어 있습니다. 실제 시험 구성은 방전 모듈, 액세서리, 시험 테이블 구성에 따라 달라질 수 있습니다.
Q. 접촉 방전과 기중 방전을 모두 사용할 수 있나요?
공식 사양표 기준 접촉 방전과 기중 방전 모드를 지원합니다. 시험 전압, 반복 주기, 방전 횟수 등은 시험 모드와 설정 조건에 따라 구성합니다.
Q. GT-31S 방전건의 장점은 무엇인가요?
방전건에 컬러 LCD 터치 패널이 적용되어 조작성을 높였고, 방전 컵과 CR 유닛이 통합된 방전 모듈 구조 및 자동 모듈 인식 기능을 제공합니다.
Q. 프리체크 기능은 어떤 용도인가요?
시험 전 고전압 전원 출력, 절연 상태, 방전 릴레이 동작 등을 확인하여 시험이 적절하게 수행되는지 사전에 점검하는 기능입니다.
Q. PC 원격 제어가 가능한가요?
공식 자료에는 광통신을 통한 PC 원격 제어가 가능하다고 안내되어 있으며, 세부 구성은 별도 상담이 필요하다고 명시되어 있습니다.
Q. 견적 요청 시 어떤 정보를 준비하면 좋나요?
적용 규격, 시험 전압 범위, DUT 형태, 접촉/기중 방전 조건, ISO 10605 필요 여부, 시험 테이블·커플링 플레인·방전 모듈·스탠드 등 필요한 액세서리 구성을 함께 알려주시면 검토가 빠릅니다.
기술 상담 및 견적 문의
ESS-PS1 & GT-31S는 적용 규격, DUT 형태, 방전 전압, 방전 모드, 방전 모듈 및 시험 환경 옵션에 따라 구성이 달라질 수 있습니다. 시험 조건을 알려주시면 필요한 본체, 방전건, 모듈, 시험 테이블 및 액세서리 구성을 함께 검토해 드립니다.
