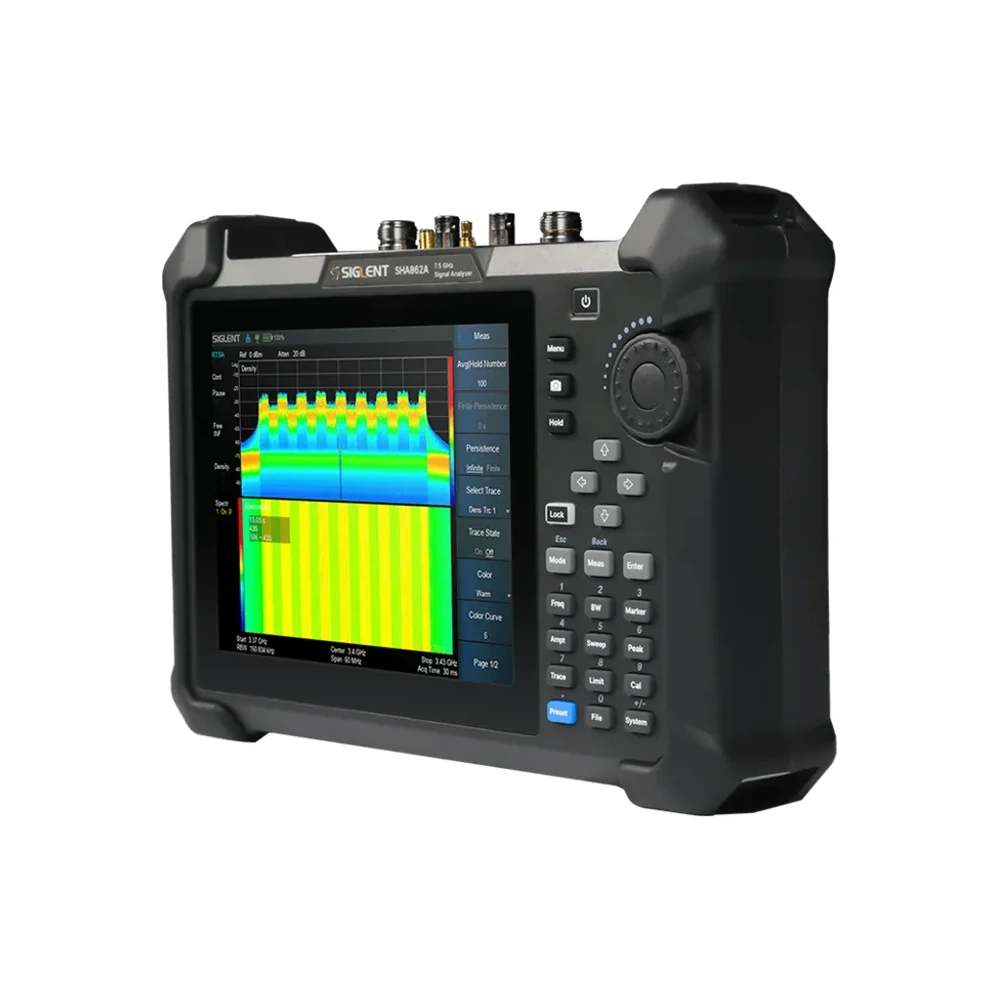

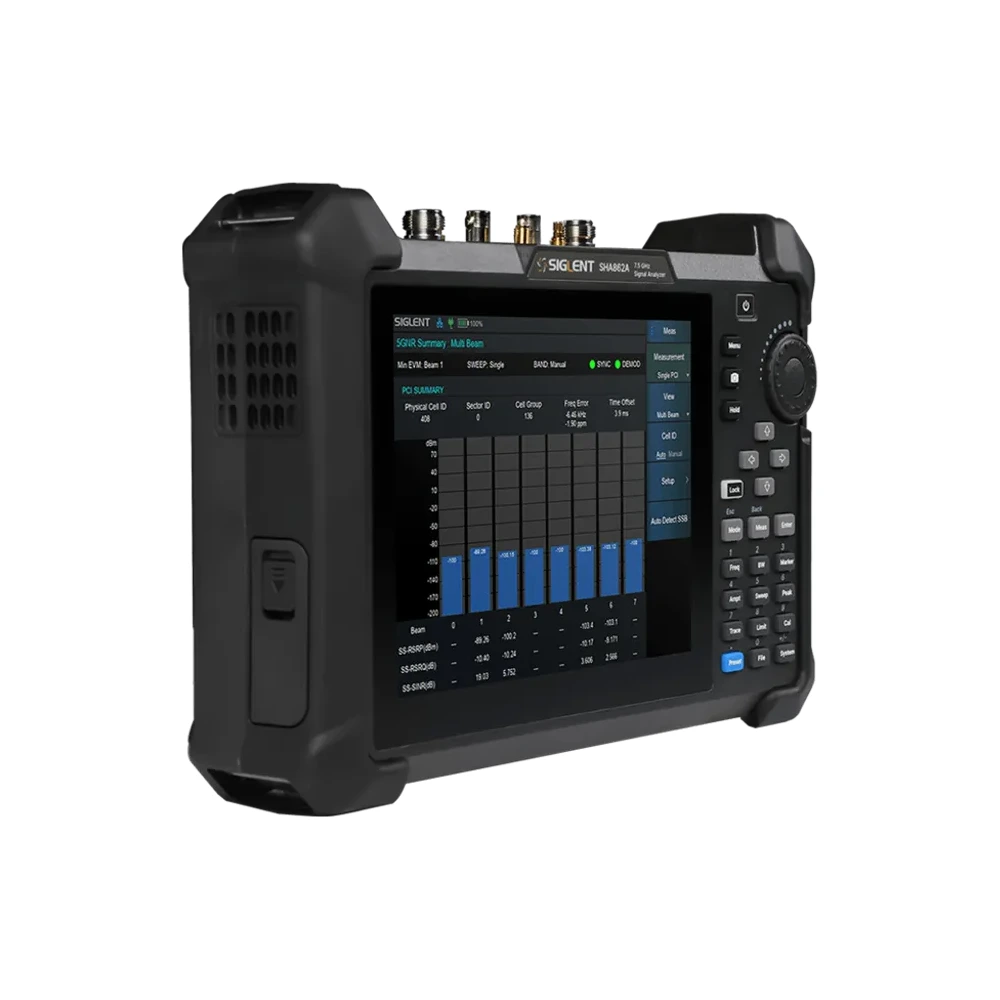

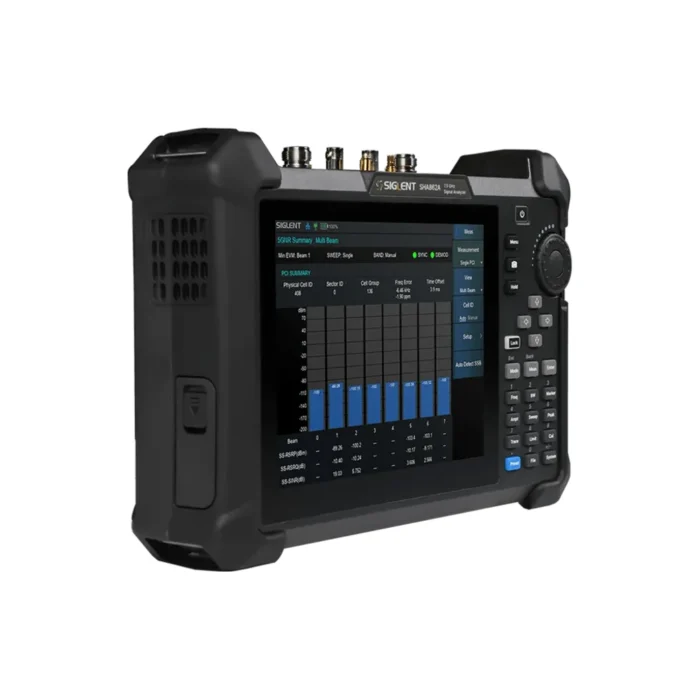

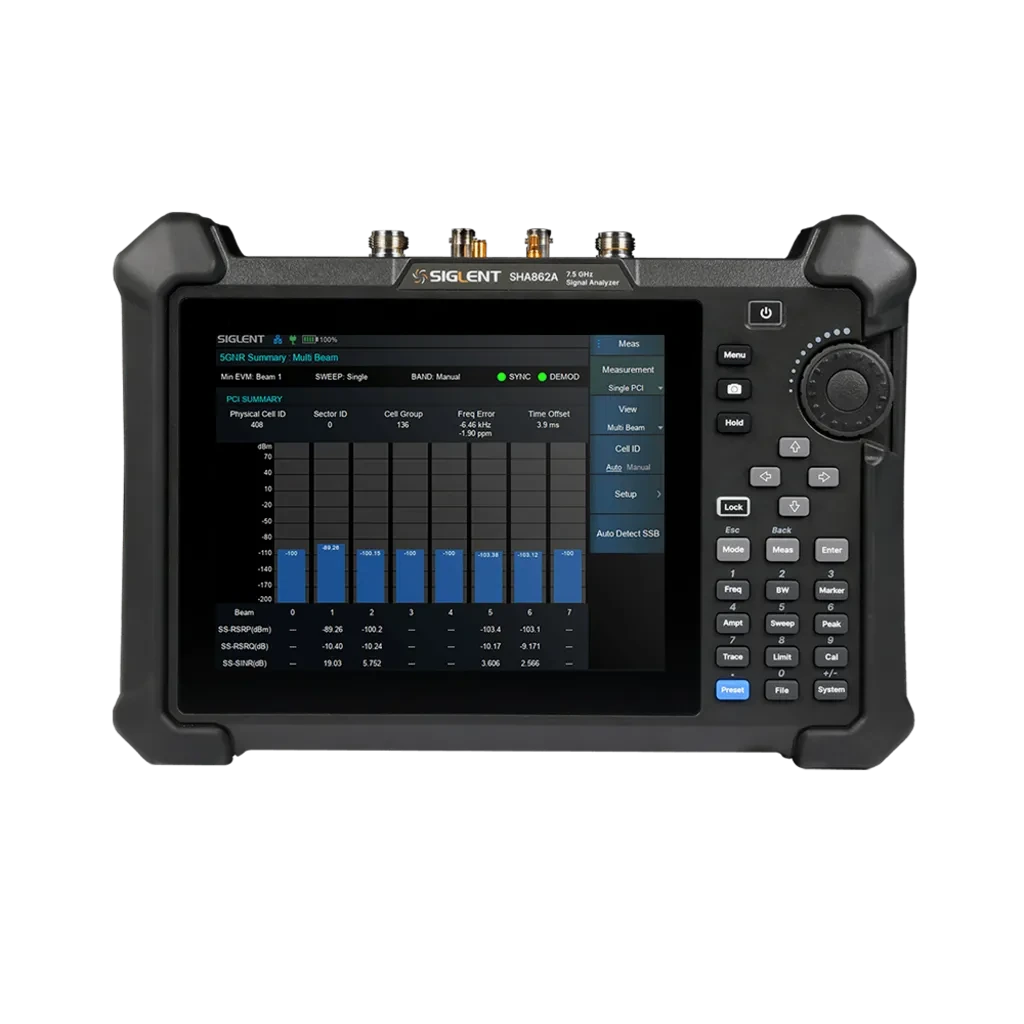

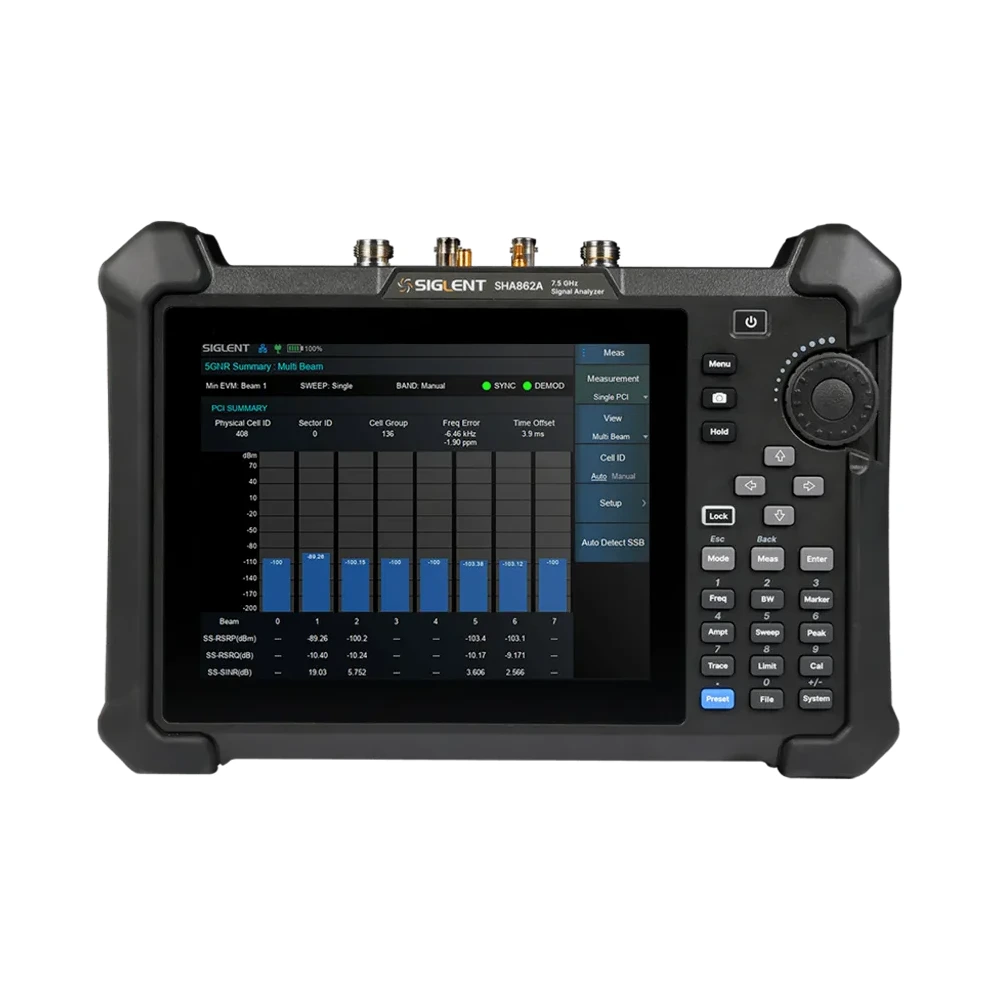

시글런트 SIGLENT SHA860A 시리즈 휴대형 신호 분석기

SHA860A 시리즈는 5G NR/LTE OTA 측정, 실시간 스펙트럼 분석, IQ 데이터 수집, 케이블·안테나 테스트를 현장에서 검토할 수 있는 휴대형 신호 분석기입니다. SHA861A는 9 kHz~3.6 GHz, SHA862A는 9 kHz~7.5 GHz 범위를 지원합니다.

5G NR OTA와 LTE FDD/TDD OTA 측정 기능으로 기지국 구축, 빔 성능 확인, 무선망 품질 점검에 활용할 수 있습니다.

최대 110 MHz 실시간 분석 대역폭과 스펙트로그램, Density, FMT 기능으로 순간 간섭 신호 추적에 유리합니다.

케이블 손실, Return Loss, VSWR, DTF와 1-Path 2-Port S11/S21 네트워크 분석을 한 플랫폼에서 검토할 수 있습니다.

NR, LTE, RTSA, IQA, 고급 측정, 아날로그/디지털 변조 분석 등 필요한 기능 중심으로 옵션 구성을 선택할 수 있습니다.

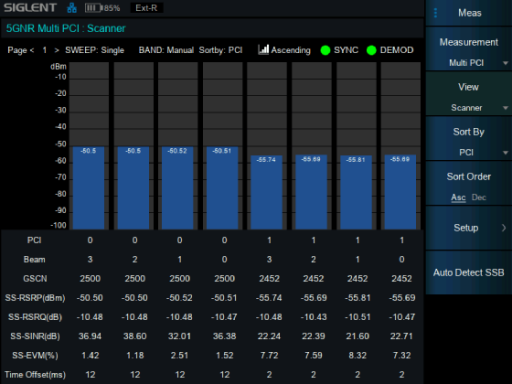

5G NR OTA 측정

PCI, SSB index, 주파수 오차, EVM 등 5G 기지국 배치·유지보수에 필요한 주요 파라미터를 확인합니다.

LTE FDD/TDD OTA 측정

PCI, Sector ID, 주파수 오차, 동기 상태, PSS/SSS/CRS/PBCH 전력 레벨과 EVM을 분석합니다.

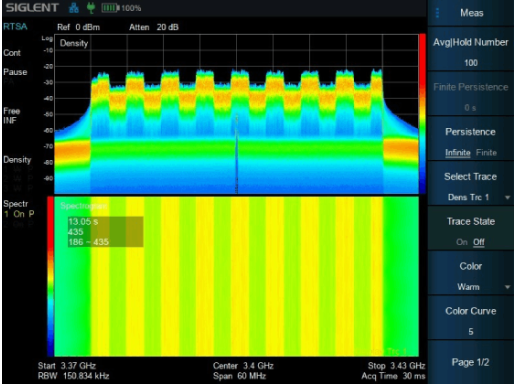

실시간 스펙트럼 분석

110 MHz 실시간 대역폭과 300,000 FFT/s 처리 성능으로 짧은 과도 신호와 간섭 패턴을 포착합니다.

IQ 데이터 수집

USB 또는 LAN을 통해 IQ 데이터를 저장·전송하여 현장 신호를 사후 분석할 수 있습니다.

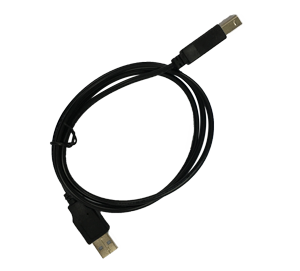

PC 연결 및 데이터 관리용 기본 케이블입니다.

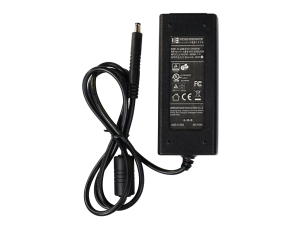

실내 측정과 배터리 충전에 사용하는 전원 어댑터입니다.

현장 측정 시간을 확보하기 위한 배터리 팩입니다.

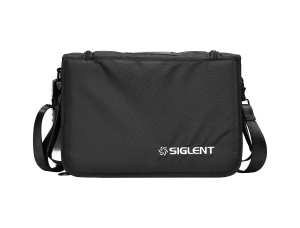

이동과 보관에 유리한 휴대용 가방 구성입니다.

SHA860-F2, SHA860-B1A, SHA860-RTA, SHA860-IQA, SHA860-NR, SHA860-LTE, SHA860-AMK 등 옵션 라이선스는 측정 항목에 따라 별도 확인이 필요합니다.

무선망 품질, 빔 성능, 신호 동기 및 커버리지 확인

짧은 과도 신호, 주파수 마스크 이탈, 비정상 RF 신호 추적

DTF, VSWR, Return Loss, Cable Loss 기반 현장 고장 위치 확인

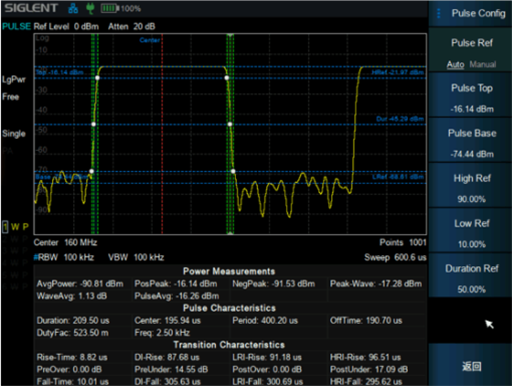

IQ 데이터 수집, 펄스 프로파일, 변조 분석, 네트워크 응답 검토

Q1. SHA861A와 SHA862A의 차이는 무엇인가요?

가장 큰 차이는 주파수 범위입니다. SHA861A는 9 kHz~3.6 GHz, SHA862A는 9 kHz~7.5 GHz 범위를 지원합니다.

Q2. SHA850A 시리즈와 어떤 차이가 있나요?

SHA860A는 5G NR/LTE OTA, 실시간 스펙트럼 분석, IQ 데이터 수집, 펄스 프로파일 분석 등 통신망 현장 분석 기능이 강화된 라인업입니다.

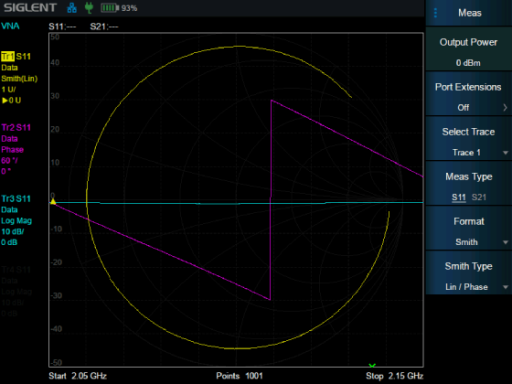

Q3. VNA 기능도 사용할 수 있나요?

공식 자료 기준으로 1-Path 2-Port S11/S21 네트워크 분석을 지원합니다. 단, 실제 견적 시 옵션 구성과 라이선스 포함 여부를 확인해야 합니다.

Q4. 현장 사용 시간은 어느 정도인가요?

공식 자료 기준 충전식 배터리 사용 시간은 약 2.5시간입니다. 장시간 현장 측정이 필요한 경우 추가 배터리와 전원 구성을 함께 검토하는 것이 좋습니다.

Q5. 견적 문의 시 어떤 정보를 알려주면 좋나요?

필요 주파수 범위, 측정할 통신 방식, OTA/VNA/RTSA/IQ 옵션 여부, RF 케이블·커넥터 타입, 교정 성적서 필요 여부, 납품 일정을 알려주시면 구성을 더 정확히 검토할 수 있습니다.
