3상 파워미터 · 전력 측정 · 고조파 분석

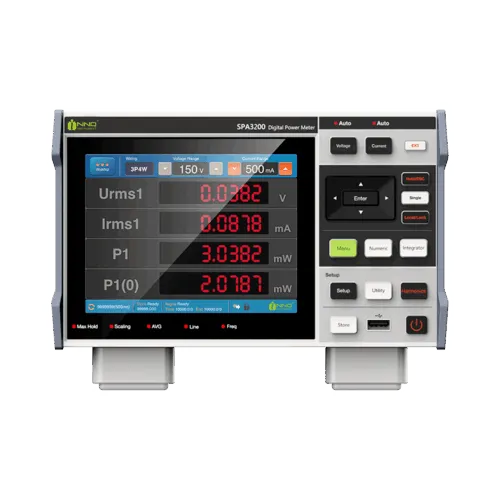

이노 INNO SPA3100/SPA3200 3상 파워미터
이노 INNO SPA3100/SPA3200은 3상 전력 측정, 고조파 분석, 파형 데이터 기록, 생산라인 전력검사 환경에 활용할 수 있는 3상 파워미터입니다. 5.6인치 터치 스크린, PA Viewer 소프트웨어, 데이터 저장, D/A 출력, 전류 센서 입력을 지원해 연구개발과 생산검사에서 전압·전류·전력 조건을 함께 검토할 수 있습니다. 도입 전 측정 전압·전류 범위, 입력 방식, 센서/어댑터 구성, 통신 인터페이스 조건을 카탈로그 기준으로 확인하는 것이 좋습니다.
제품 개요
이노 INNO SPA3100/SPA3200은 가전제품, 사무기기, 산업 장비, 자동차 구동 시스템, 생산라인 검사 환경에서 전압·전류·전력·주파수·역률·고조파를 함께 확인하기 위한 3상 파워미터입니다. 카탈로그는 전력 소비 측정, 실시간 파형, 파형 데이터 기록, 고조파 분석 기능을 주요 용도로 설명하고 있습니다.
연구개발 단계에서는 DUT의 입력 전력 특성 확인에, 생산검사 단계에서는 반복 측정 조건 저장과 PC 연동을 통한 검사 효율화에 활용할 수 있습니다.
주요 특징
포인트 1모든 AC/DC 파라미터와 고조파 측정을 모드 변경 없이 검토할 수 있는 3상 전력 측정 구조
포인트 2최대 100 kS/s 샘플링, 빠른 표시·데이터 업데이트로 시험 시간 단축에 유리
포인트 3전압/전류 RMS, MEAN, DC, PEAK, 전력 피크, 유효·무효·피상전력 최대값 확인을 위한 Peak Hold 기능
포인트 4설정 파일 저장·불러오기, 내장 데이터 저장, D/A 출력, Comparator 기능 지원
포인트 5INNO PA Viewer를 통한 PC 표시 및 네트워크 연결, 5.6인치 터치 스크린 기반 조작
포인트 6전류 센서 입력을 통한 대전류 측정 구성 검토 가능
모델 라인업
| 모델 | 제품군 | 확인 기준 | 선택 포인트 |
|---|---|---|---|
| SPA3100 | 3상 파워미터 | 카탈로그 기준 SPA3100/3200 시리즈 | 전력 소비, 생산라인 검사, 장비 평가 |
| SPA3200 | 3상 파워미터 | 카탈로그 기준 SPA3100/3200 시리즈 | 보다 넓은 입력 조건 검토 시 후보 모델 |
※ 세부 입력 전압·전류 범위와 옵션 구성은 주문 모델, 센서, 어댑터 조합에 따라 데이터시트 기준 확인이 필요합니다.
주요 사양
| 제품군 | 3상 파워미터 / Three-phase Power Meter |
|---|---|
| 모델 라인업 | SPA3100, SPA3200 |
| 전력 채널 | 3 Power Channels |
| 측정 기능 | 전압, 전류, 전력, 주파수, 역률, 고조파, 파형 데이터 기록 |
| 표시부 | 5.6인치 LCD 터치 스크린 |
| 샘플링 | 최대 100 kS/s 카탈로그 표기 |
| 저장 공간 | 내장 4 GB 카탈로그 표기 |
| PC 소프트웨어 | INNO PA Viewer |
| 인터페이스 | USB, Ethernet, RS-232, GP-IB 카탈로그 표기 |
| 외형/중량 | 약 220.0(W) × 402.87(D) × 153.22(H) mm, 약 6 kg |
| 전원 | AC 100~240 V, 50/60 Hz |
| 운전 환경 | 5~40 ℃, 20~80 %RH, 결로 없음 |

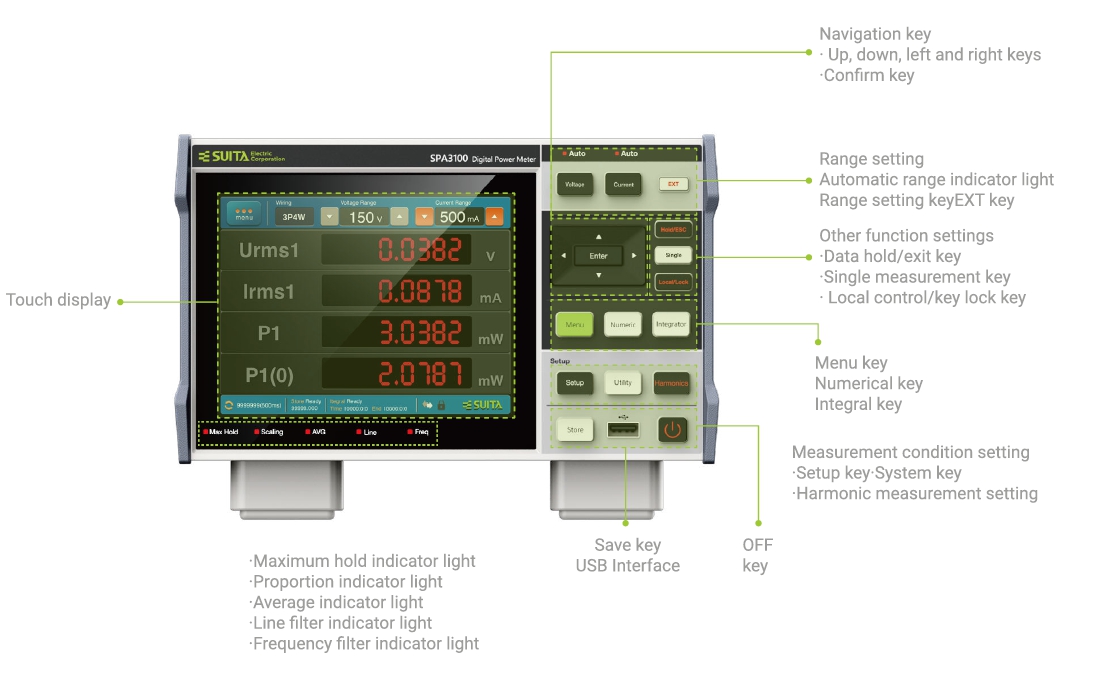

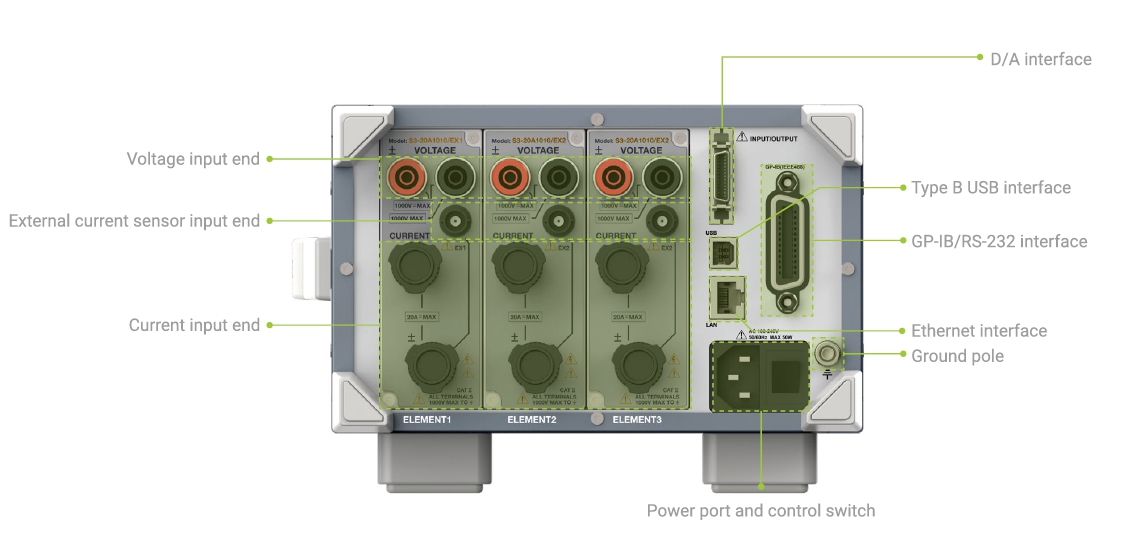

전면 조작부와 후면 단자 구성
전면에는 측정값 확인용 컬러 표시부와 터치 조작 화면, 주요 메뉴 키가 배치되어 있으며, 후면에는 전압 입력, 전류 입력, 외부 전류 센서 입력, USB/Ethernet/RS-232/GP-IB 등 통신 인터페이스가 구성됩니다.

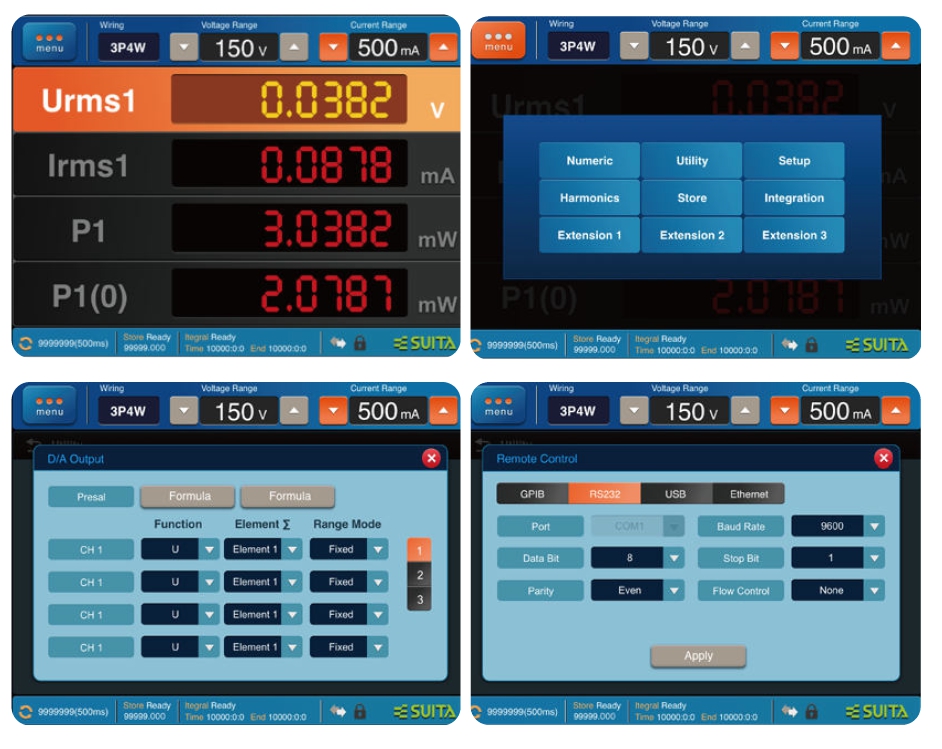

소프트웨어 및 화면 구성

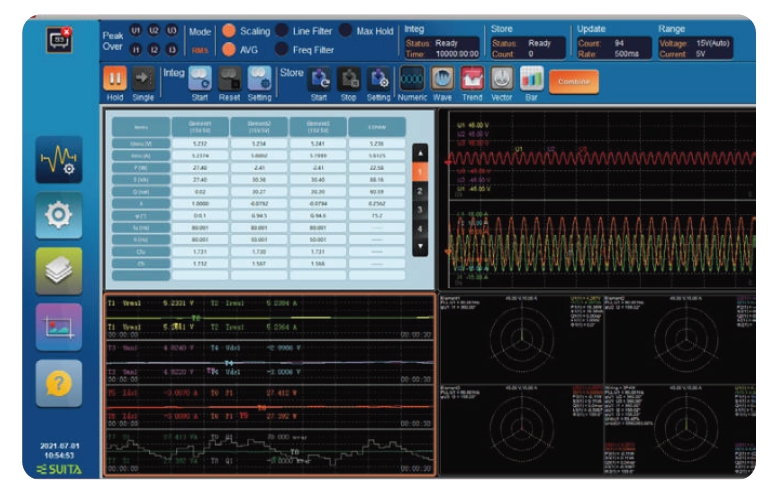

INNO PA Viewer는 PC에서 측정값, 파형, 트렌드, 바 차트 등을 확인할 수 있는 소프트웨어로 안내되어 있습니다. 현장에서는 장비 화면을 통한 직접 조작과 PC 기반 데이터 확인을 함께 검토할 수 있습니다.
적용 분야

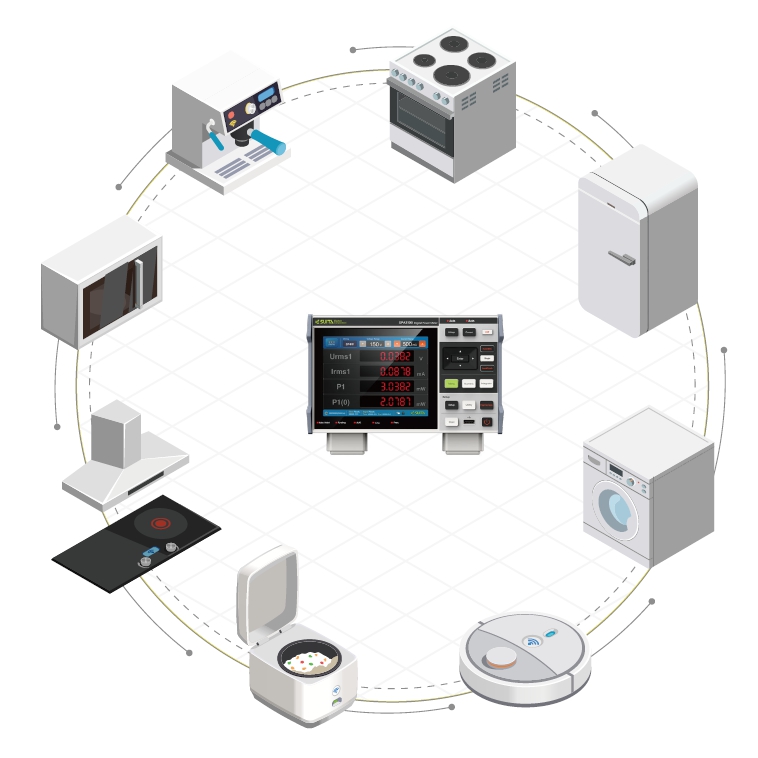

가전·사무기기 전력 소비 평가
에어컨, 세탁기, 인덕션, 전원장치 등 제품의 전력 소비, 역률, 고조파 검토에 활용할 수 있습니다.

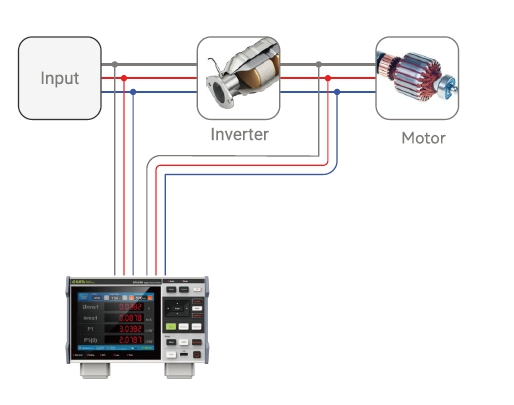

인버터·모터 구동 시스템 평가
전류 센서와 함께 자동차 배터리 및 구동 장치 평가 시스템의 전력 특성을 확인할 수 있습니다.

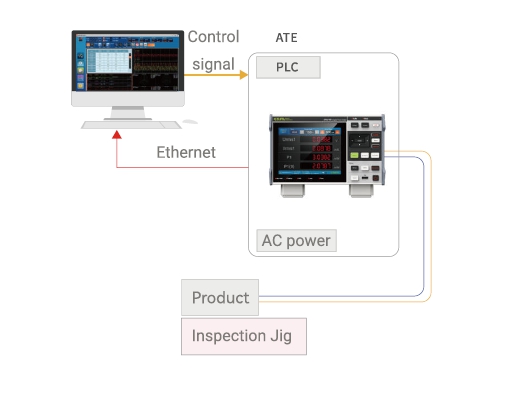

생산라인 검사
ATE, 검사 지그, PC와 연동하여 전력 파라미터를 빠르게 확인하는 생산검사 환경에 적용할 수 있습니다.

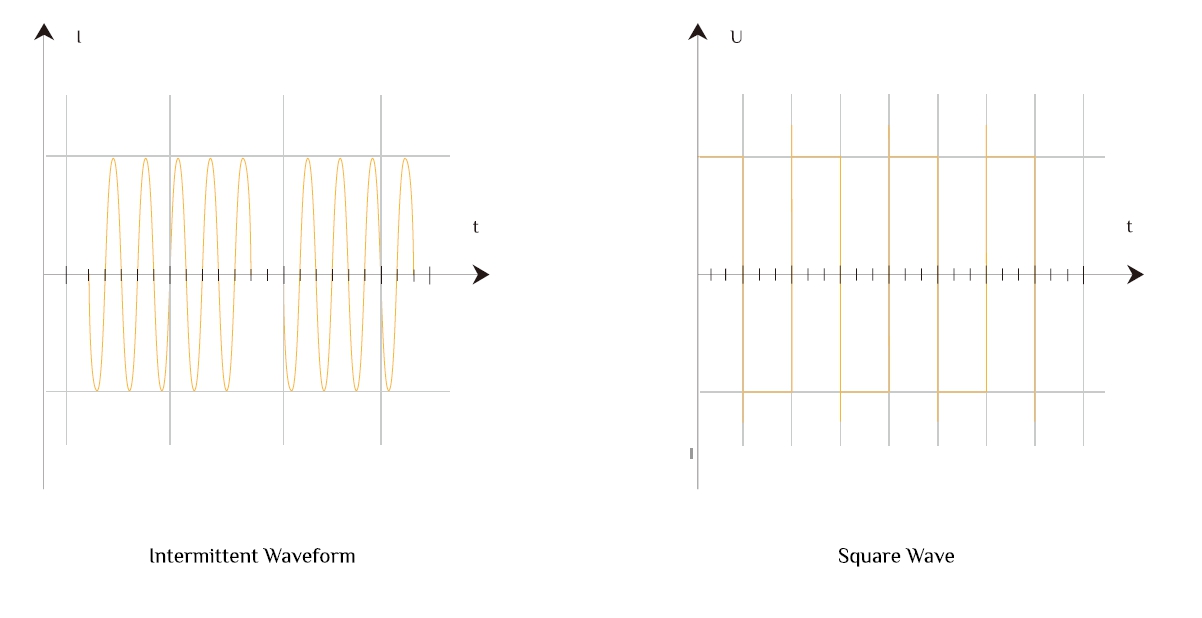

왜곡 파형 및 DC 성분 포함 파형 측정
카탈로그는 DC 성분을 포함한 왜곡 파형, 구형파와 같은 특수 파형을 별도 특수 모드 없이 RMS 관점에서 측정할 수 있는 사례를 제시합니다. 전원 제어 장치나 펄스성 부하의 소비 전력 검토 시 유용합니다.

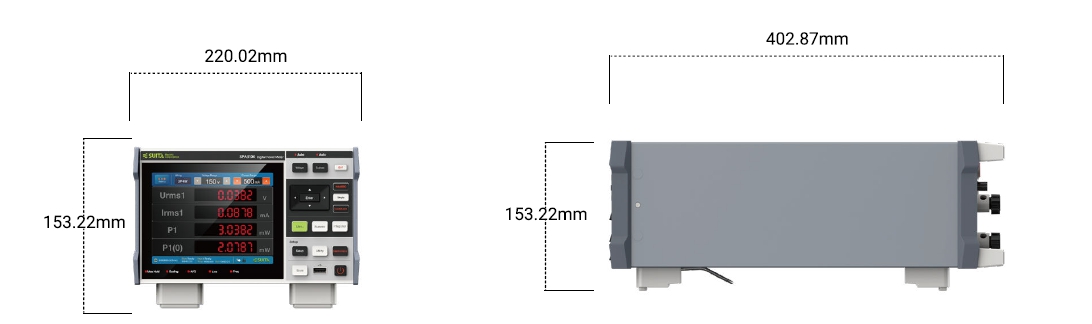

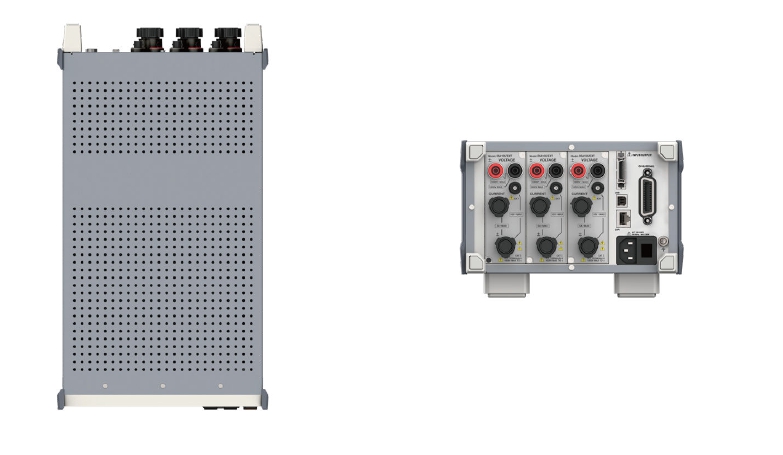

치수 및 액세서리 구성
본체 치수, 전류 센서, 어댑터 박스, 커넥터 및 케이블은 설치 환경과 측정 전류 범위에 맞춰 함께 확인해야 합니다.
구매 전 확인 포인트
- 측정 대상의 상수, 전압·전류 범위, 주파수, 파형 왜곡 여부
- 직접 입력 또는 외부 전류 센서 사용 여부
- PA Viewer, Ethernet, USB, RS-232, GP-IB 등 통신 요구 조건
- D/A 출력, Comparator, 데이터 저장, 생산라인 연동 필요 여부
- 센서, 어댑터 박스, 케이블 등 액세서리 구성
FAQ
Q. SPA3100/SPA3200은 어떤 용도에 적합한가요?
A. 가전제품, 사무기기, 인버터·모터 구동 시스템, 생산라인 검사, 왜곡 파형을 포함한 전력 측정처럼 3상 전압·전류·전력과 고조파를 함께 확인해야 하는 환경에 적합합니다.
Q. SPA3100과 SPA3200의 차이는 무엇인가요?
A. 카탈로그상 SPA3100과 SPA3200은 같은 SPA3100/3200 시리즈 3상 파워미터로 소개됩니다. 세부 입력 전류 범위와 구성은 실제 주문 모델 및 옵션에 따라 확인이 필요합니다.
Q. PC 소프트웨어로 원격 확인이 가능한가요?
A. 카탈로그에는 INNO PA Viewer 소프트웨어를 통해 PC에서 측정값, 파형, 트렌드, 바 차트 등을 표시하고 네트워크 인터페이스로 연결할 수 있다고 안내되어 있습니다.
Q. 고조파 분석과 파형 기록을 동시에 검토할 수 있나요?
A. 카탈로그 기준으로 전압, 전류, 전력 등 AC/DC 파라미터 측정과 고조파 측정, 파형 데이터 기록 기능을 지원합니다. 실제 동시 측정 조건은 측정 모드와 설정 조건을 함께 확인해야 합니다.
Q. 전류 센서를 사용할 수 있나요?
A. 대전류 측정 시 전압 출력형 전류 클램프 또는 전류 센서를 사용해 측정 전류 범위를 확장할 수 있습니다. 센서 모델과 변환비 설정은 구성 검토가 필요합니다.
Q. 견적 문의 시 어떤 정보를 전달하면 좋나요?
A. 측정 대상의 상수, 전압·전류 범위, 주파수, 파형 특성, 센서 사용 여부, PC 연동·D/A 출력·GP-IB 등 인터페이스 조건을 함께 알려주시면 모델과 옵션 검토가 수월합니다.
Q. 데이터시트와 카탈로그를 받을 수 있나요?
A. 가능합니다. 상세 사양, 액세서리, 인터페이스 구성 확인을 위해 데이터시트 또는 카탈로그 기준으로 안내드립니다.
기술 상담 및 견적 문의
SPA3100/SPA3200은 측정 전압·전류 범위, 전류 센서, 생산라인 연동, PC 소프트웨어, 통신 인터페이스 조건을 함께 검토해야 합니다. 시험 대상과 구성 조건을 알려주시면 적합 모델과 옵션 구성을 확인해 드립니다.
