Portable Power Analyzer
이노 INNO SPA4000 휴대형 전력분석기
이노 INNO SPA4000은 전력 변환 장치의 전압, 전류, 전력, 효율, 고조파, 모터 파라미터를 다채널로 분석할 수 있는 휴대형 전력분석기입니다. 4개 전력 채널과 2개 모터 채널, 2MS/s 샘플링, 10ms 데이터 업데이트, 512GB SSD 저장 기능을 기반으로 전기차 인버터, 모터, 신재생에너지, 산업용 로봇, 항공 전원 및 가전 성능 시험 환경에서 검토할 수 있습니다.
제품 개요
SPA4000은 주파수 변환기, 모터, 트랜스포머 등 전력 변환 장치의 전압, 전류, 전력, 효율을 측정하고 분석하기 위한 휴대형 전력분석기입니다. 카탈로그 기준으로 다채널 입력, 고속 샘플링, 실시간 수치 표시, 파형 표시, 트렌드, 바 차트, 벡터 표시, 고조파 분석, 모터 평가, 전압 변동 및 플리커, FFT 기능을 제공합니다.
주요 특징
다채널 전력·모터 분석4개 전력 채널과 2개 모터 채널 구성으로 인버터, 모터, 배터리, 전력 변환 장치의 효율과 손실을 함께 검토할 수 있습니다.
2MS/s 샘플링 및 10ms 업데이트고속 샘플링과 10ms~20s 데이터 업데이트 설정을 통해 변동 신호, 과도 응답, 장시간 트렌드 분석에 대응합니다.
고조파·플리커·FFT 분석IEC 61000-4-7 기반 고조파/인터하모닉 분석, 전압 변동 및 플리커, FFT 주파수 분석 기능을 제공합니다.
외부 전류 센서 확장전압 출력형 전류 클램프 또는 전류 출력형 센서와 연계할 수 있으며, 센서 전원 출력과 위상 보상 기능을 지원합니다.
모터 평가 기능토크 및 속도 센서의 아날로그/펄스 신호를 연결해 속도, 토크, 기계 출력, 효율 등 모터 파라미터를 확인할 수 있습니다.
장시간 데이터 저장512GB SSD 기본 저장 공간과 1TB 옵션을 통해 수치, 파형, 원시 데이터 저장 및 사후 분석을 지원합니다.
제품 외관 및 인터페이스

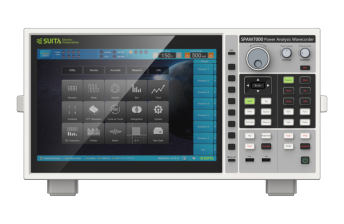

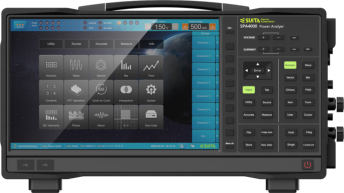

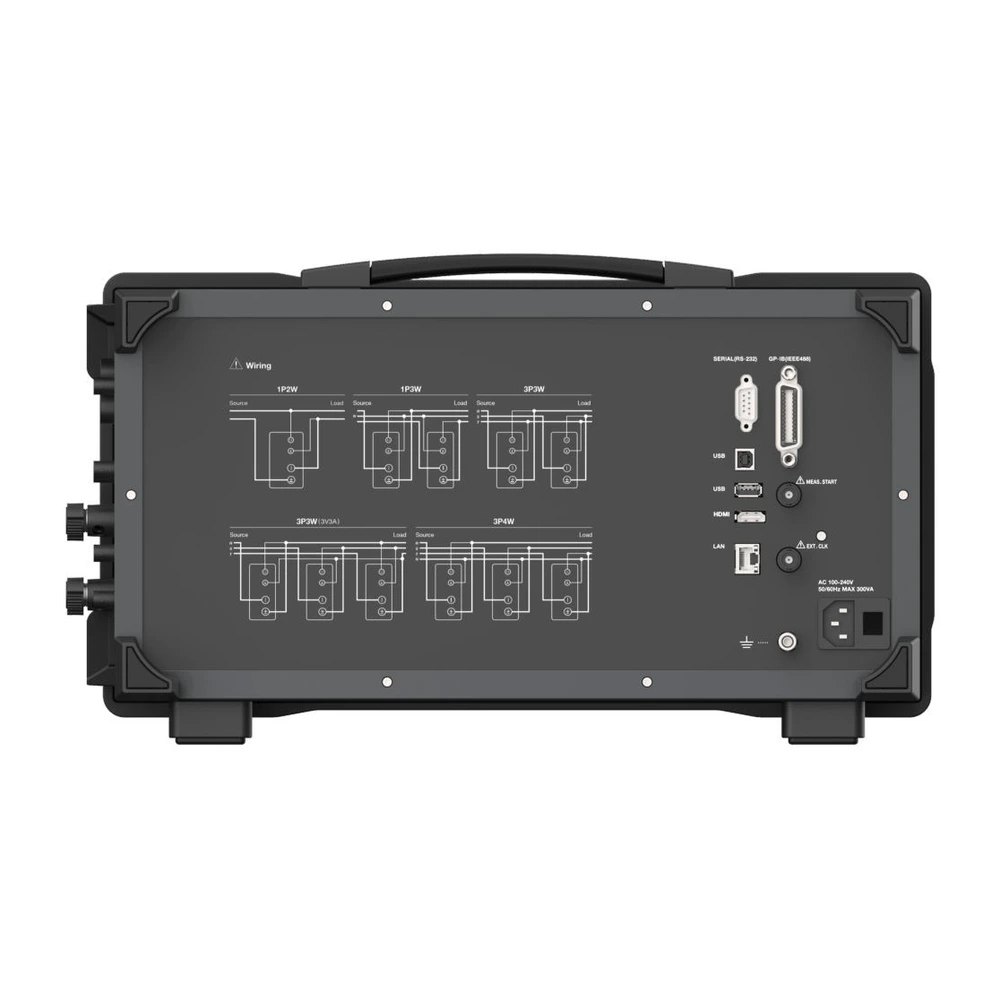

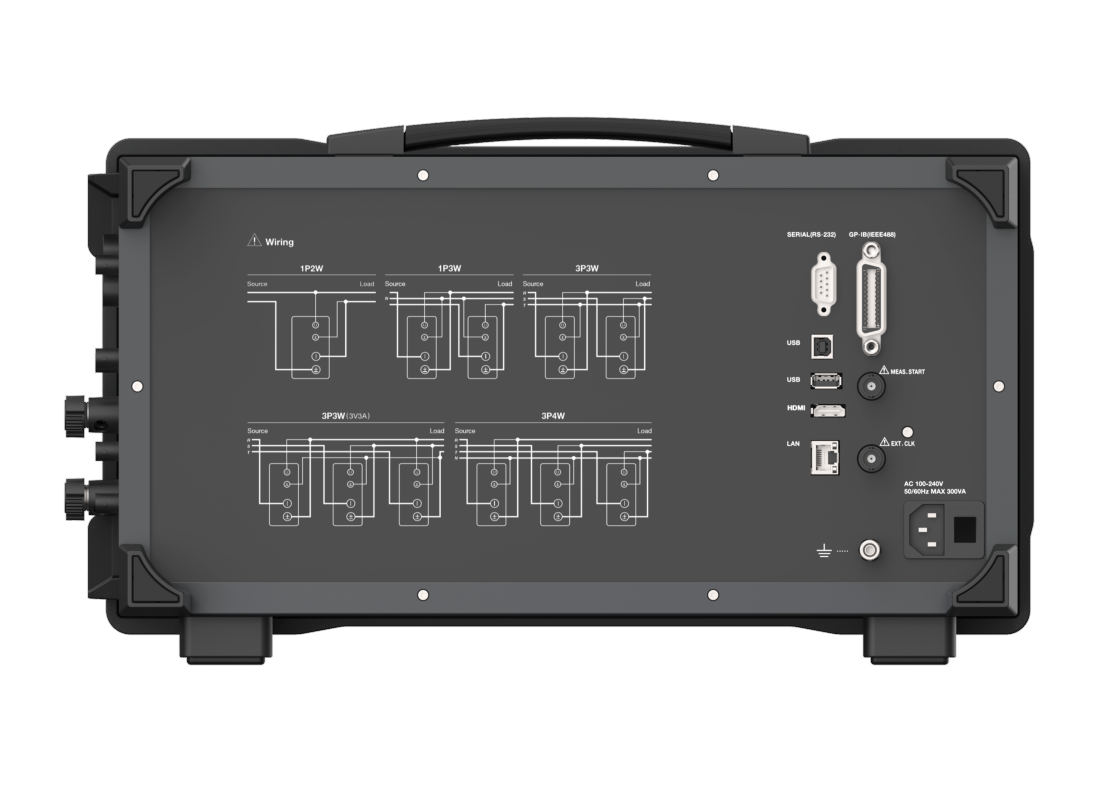

전면에는 12.1인치 터치스크린, 메뉴/ESC/Range 키, 표시 설정 영역, 기능 실행 영역이 배치되어 있으며, 측면 입력부에는 전압 입력, 전류 입력, 외부 전류 센서 입력, 센서 전원 인터페이스, 모터 토크·속도 입력이 구성됩니다. 후면에는 USB, RS-232, GP-IB, Ethernet, HDMI, 외부 클럭, 마스터/슬레이브 동기 포트가 배치됩니다.
모델·옵션 구성
카탈로그의 Model Code and Description 기준으로 본체 SPA4000과 기능 옵션, 입력 모듈, 센서 전원 출력 옵션을 조합해 구성합니다. 실제 견적 시에는 측정 전압·전류 범위, 고조파/플리커 필요 여부, GP-IB 사용 여부, 저장 용량을 함께 확인해야 합니다.
| 05A35V | 전압 3~1500V, 전류 10mA~5A, DC/0.1Hz~5MHz, 2MHz 샘플링, 전력 정확도 ±(0.03% + 0.05%) |
|---|---|
| 50A35V | 전압 3~1500V, 전류 1A~50A, DC/0.1Hz~5MHz, 2MHz 샘플링, 전력 정확도 ±(0.03% + 0.05%) |
| MA2 | 모터 기능 옵션용 보드 카드 |
| /HF, /WA, /MS, /IG, /P | IEC 고조파·플리커, 파형 연산·X-Y 표시, 1TB SSD, GP-IB, 센서 전원 출력 옵션 |
주요 사양
| 측정 정확도 | 최고 ±(0.01% of reading + 0.02% of range)로 표기되어 있으나, 입력 모듈 기본 지표 표에는 05A35V/50A35V 모두 ±(0.03% + 0.05%)로 표기되어 있어 모델/옵션 구성 기준 확인 권장 |
|---|---|
| 샘플링/대역폭 | 2MS/s 샘플링, DC 및 0.1Hz~5MHz 대역폭 |
| 채널 구성 | 4 Power Channels + 2 Motor Channels |
| 입력 모듈 | 05A35V: 5A, 1500V / 50A35V: 50A, 1500V |
| 전압 범위 | 3V~1500V 범위 계열, 피크 팩터 조건별 범위 제공 |
| 전류 범위 | 직접 입력 05A35V 10mA~5A, 50A35V 1A~50A 및 외부 전류 센서 입력 지원 |
| 표시 기능 | 수치, 파형, 벡터, 바 차트, 트렌드, 조합, X-Y 표시 |
| 고조파/플리커 | IEC 61000-4-7 기반 고조파, 인터하모닉, 전압 변동 및 플리커 분석 |
| 저장/통신 | 512GB SSD 기본, 1TB 옵션, CSV/SSF 저장, USB-B, Ethernet, RS-232, GP-IB 옵션 |
※ 정확도와 채널 수 일부 표현은 카탈로그 내 위치별 표기가 상이할 수 있어, 최종 구성은 제조사 데이터시트와 견적 사양서 기준으로 확인하는 것을 권장합니다.
표시·분석 기능
SPA4000은 수치, 파형, 트렌드, 조합 화면, 고조파, FFT, 플리커, 모터 평가 및 PC Viewer 화면을 통해 시험 데이터를 다양한 방식으로 확인할 수 있습니다. 화면 캡처 이미지는 실제 분석 기능을 구분해 배치했습니다.

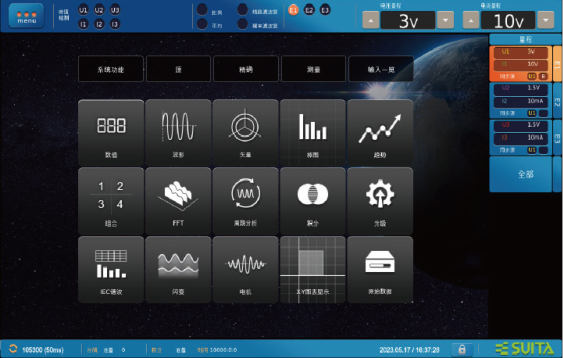

12.1인치 터치 GUI

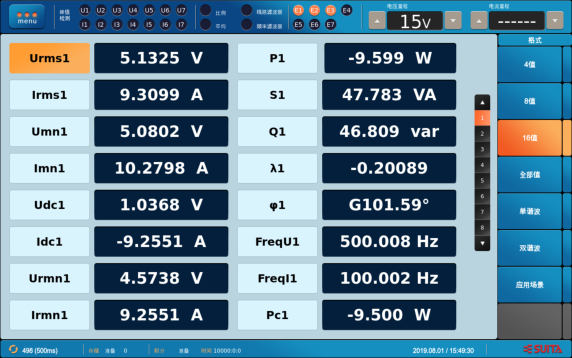

수치 표시

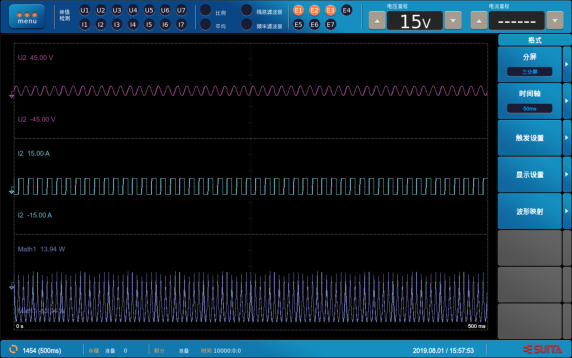

파형 표시

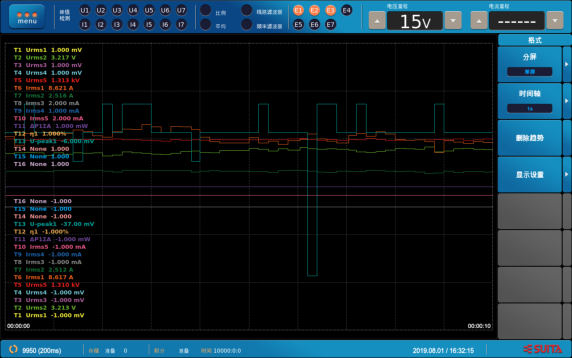

트렌드 표시

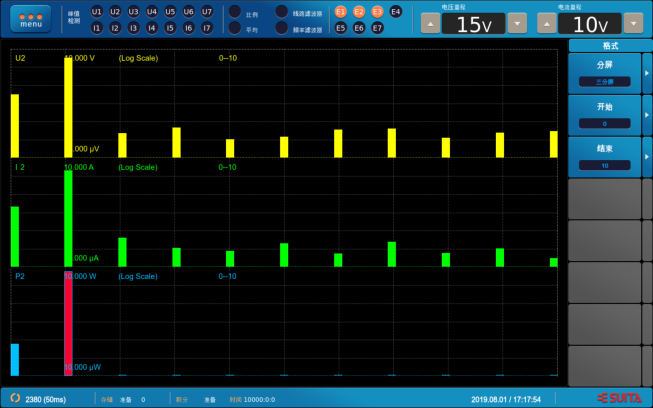

고조파 분석

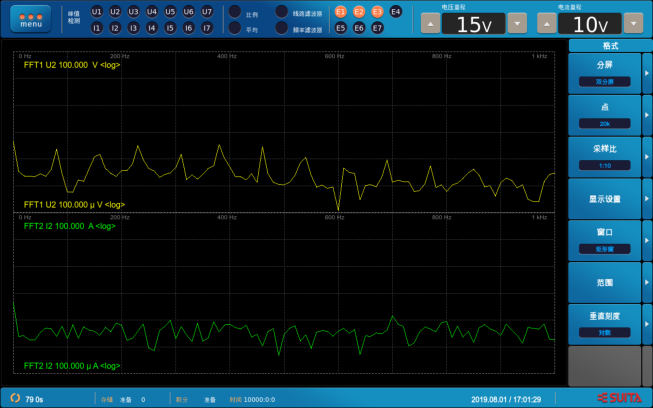

FFT 분석
IEC 플리커 표시

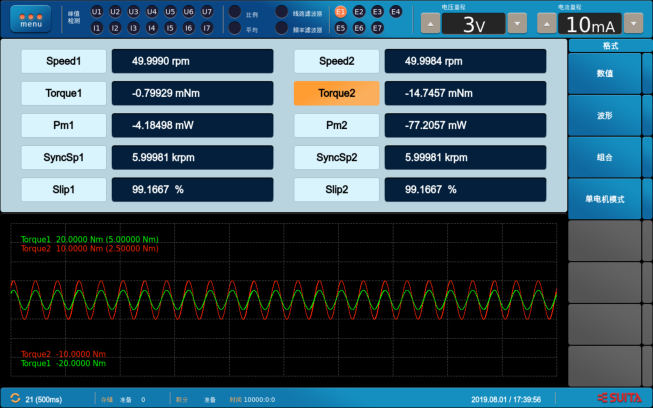

SPA4000 Viewer 소프트웨어모터 평가 및 순시 전력 측정

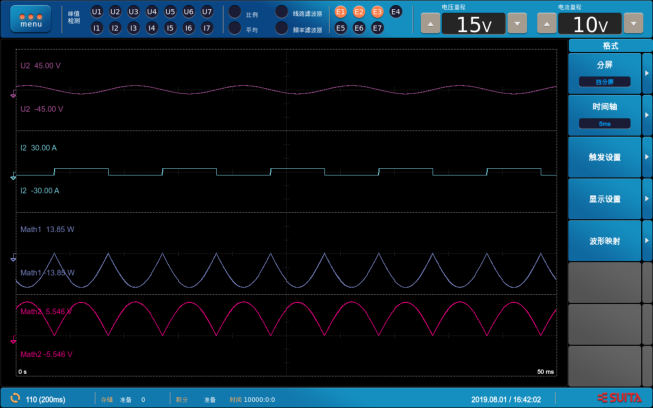

토크 및 속도 센서의 아날로그 또는 펄스 신호를 연결해 단일 모터 또는 듀얼 모터 파라미터를 측정할 수 있으며, 전압·전류 파형 연산으로 순시 전력 파형을 확인할 수 있습니다.
적용 분야
SPA4000은 전기차 인버터·모터, 신재생에너지 전력 변환, 산업용 로봇, 항공 전원, 가전 성능 시험처럼 전력 채널과 모터 채널, 고조파 분석, 저장 기능이 동시에 필요한 환경에서 검토할 수 있습니다.
액세서리 및 구성품
전류 센서, 접속 박스, BNC 변환 어댑터, 안전 어댑터, 측정 리드 등은 측정 회로와 전류 범위에 따라 선택해야 합니다. 전류 센서 사용 시 센서 전원 출력 옵션과 커넥터 조건도 함께 검토합니다.
접속 박스
단상/삼상 회로 연결을 편리하게 구성해 전력 파라미터 측정 환경을 정리할 때 사용합니다.
외부 센서 연결 액세서리
외부 전류 센서와 연결할 때 사용하는 구성품입니다. /P 옵션 필요 여부를 함께 확인해야 합니다.
포크 단자 어댑터
바나나 플러그를 바인딩 포스트에 연결할 때 사용하는 단자 어댑터입니다.
안전 BNC 케이블
외부 센서 및 BNC 계측 연결 조건을 구성할 때 사용하는 안전 BNC 케이블입니다.
구매 전 확인 포인트
- 측정 대상의 최대 전압, 전류, 주파수, 피크 팩터 조건 확인
- 05A35V 또는 50A35V 입력 모듈 선택 기준 확인
- 전류 센서 직접 입력 또는 외부 전류 센서 사용 여부 확인
- 모터 평가 기능과 토크·속도 센서 연결 방식 확인
- IEC 고조파/플리커, X-Y 표시, GP-IB, 1TB SSD 등 옵션 필요 여부 확인
- 자동화 연동 시 USB, Ethernet, RS-232, GP-IB 인터페이스 조건 확인
FAQ
SPA4000은 어떤 용도에 적합한가요?
전기차 인버터와 모터, 신재생에너지 전력 변환 장치, 산업용 로봇, 항공 전원, 가전 성능 시험처럼 전력·효율·고조파·모터 파라미터를 함께 확인해야 하는 연구개발 및 품질검사 환경에 적합합니다.
전력 채널과 모터 채널 구성은 어떻게 되나요?
카탈로그 표지와 제품 개요 기준으로 SPA4000은 4개 전력 채널과 2개 모터 채널을 제공합니다. 다만 일부 적용 사례 문구에는 SPAW4000 기준 7개 전력 측정 유닛 표현이 있어 실제 구성은 견적 시 옵션 기준으로 확인하는 것이 좋습니다.
입력 모듈은 어떤 구성이 있나요?
카탈로그의 모델 코드 기준 입력 모듈은 05A35V와 50A35V가 제공되며, 각각 5A/1500V 및 50A/1500V 구성으로 표기되어 있습니다.
고조파와 플리커 분석이 가능한가요?
/HF 옵션을 통해 IEC 고조파 및 플리커 기능을 구성할 수 있으며, IEC 61000-4-7 기반 고조파, 인터하모닉, 전압 변동 및 플리커 분석을 검토할 수 있습니다.
자동화 시스템과 연동할 수 있나요?
USB-B, Ethernet, RS-232, GP-IB 옵션을 통해 PC 제어 및 자동화 시스템 연동을 검토할 수 있습니다. 사용 환경에 따라 인터페이스 옵션을 사전에 확인하는 것이 좋습니다.
데이터 저장은 어떻게 지원되나요?
512GB SSD가 기본 저장 공간으로 표기되어 있으며, 1TB SSD 옵션을 선택할 수 있습니다. 수치, 파형, 원시 데이터 저장과 CSV/SSF 파일 저장을 지원합니다.
견적 전 어떤 정보를 알려주면 좋나요?
측정 대상의 전압·전류·전력 범위, 배선 방식, 필요한 전류 센서, 모터 채널 사용 여부, 고조파/플리커 옵션, 통신 인터페이스 조건을 알려주시면 적합 구성을 검토하기 쉽습니다.
기술 상담 및 견적 문의
SPA4000은 입력 모듈, 전류 센서, 모터 평가 옵션, 고조파/플리커 옵션, 통신 인터페이스에 따라 구성이 달라질 수 있습니다. 측정 대상의 전압·전류·전력 범위와 시험 목적을 알려주시면 적합 구성을 검토해 드립니다.
