Single Channel Digital Power Meter
테크마이즈 TECHMIZE TH3300 Series 단상 디지털 파워미터
TH3300 Series는 단상 AC/DC 전력 측정, 전압·전류 파형 표시, 모델별 고조파 분석 및 데이터 기록 기능을 갖춘 디지털 파워미터입니다. 가전, 산업용 모터, 조명, 신재생에너지 전력 시험처럼 전압·전류·전력·주파수 값을 함께 확인해야 하는 B2B 시험 환경에서 검토할 수 있습니다.
제품 개요
테크마이즈 TECHMIZE TH3300 Series는 단상 디지털 파워미터 제품군입니다. 공식 제품 정보 기준 기본 정확도는 0.15%, 전압 범위는 5 V–600 V, 전류 범위는 모델별 1 μA–40 A, 전력 범위는 5 mW–12 kW 또는 모델별 최대 24 kW로 제시됩니다.
4.3 inch 컬러 LCD, PLL 기반 측정, AC/DC 시험, 전압·전류 입력 파형 표시, 데이터 기록 기능을 제공하며, TH3312/TH3321/TH3331 모델은 고조파 분석 및 하모닉 히스토그램 표시를 검토할 수 있습니다.
주요 특징
AC/DC 전력 측정
단상 DUT의 전압, 전류, 전력, 주파수, 전기 에너지 조건을 확인할 수 있습니다.
파형 및 다중 표시
전압·전류 파형을 동시에 또는 분리 표시할 수 있어 입력 상태 확인에 유리합니다.
고조파 분석
모델별로 리스트 모드와 히스토그램 형태의 고조파 분석 표시를 지원합니다.
B2B 시험 적용
가전, 모터, 트랜스포머, 충전기, 조명, 신재생에너지 전력 시험 검토에 적합합니다.
모델 라인업
TH3300 Series는 TH3311, TH3312, TH3321, TH3331로 구성됩니다. 구매 검토 시에는 측정 전류 범위, 고조파 분석 필요 여부, DUT의 최대 전력 조건을 우선 확인하는 것이 좋습니다.
| 모델 | 전류 범위 | 전압 범위 | 전력 범위 | 선정 포인트 |
|---|---|---|---|---|
| TH3311 | 10 μA–20 A | 5 V–600 V | 5 mW–12 kW | 기본 단상 전력 측정, 전기 에너지, 오실로그램 |
| TH3312 | 10 μA–20 A | 5 V–600 V | 5 mW–12 kW | TH3311 기능 + 고조파 분석/하모닉 히스토그램 |
| TH3321 | 1 μA–2 A | 5 V–600 V | 5 mW–12 kW | 미소 전류 측정 검토가 필요한 저전력 DUT용 |
| TH3331 | 10 μA–40 A | 5 V–600 V | 5 mW–24 kW | 상대적으로 높은 전류·전력 조건의 단상 DUT용 |
주요 사양 요약
| 항목 | 내용 |
|---|---|
| 제품군 | Single Channel Digital Power Meter / 단상 디지털 파워미터 |
| 기본 정확도 | 0.15% |
| 전압 범위 | 5 V–600 V |
| 전류 범위 | 모델별 1 μA–40 A |
| 전력 범위 | 5 mW–12 kW 또는 모델별 최대 24 kW |
| 주파수 범위 | DC / 45 Hz–420 Hz |
| 디스플레이 | 24-bit color, 4.3 inch, 480 × 272 color LCD |
| 표시 기능 | 전압·전류 파형 표시, 4분할 표시, 전체 파라미터 전체 화면 표시 |
| 분석 기능 | 모델별 고조파 분석, 리스트 모드, 히스토그램 표시 |

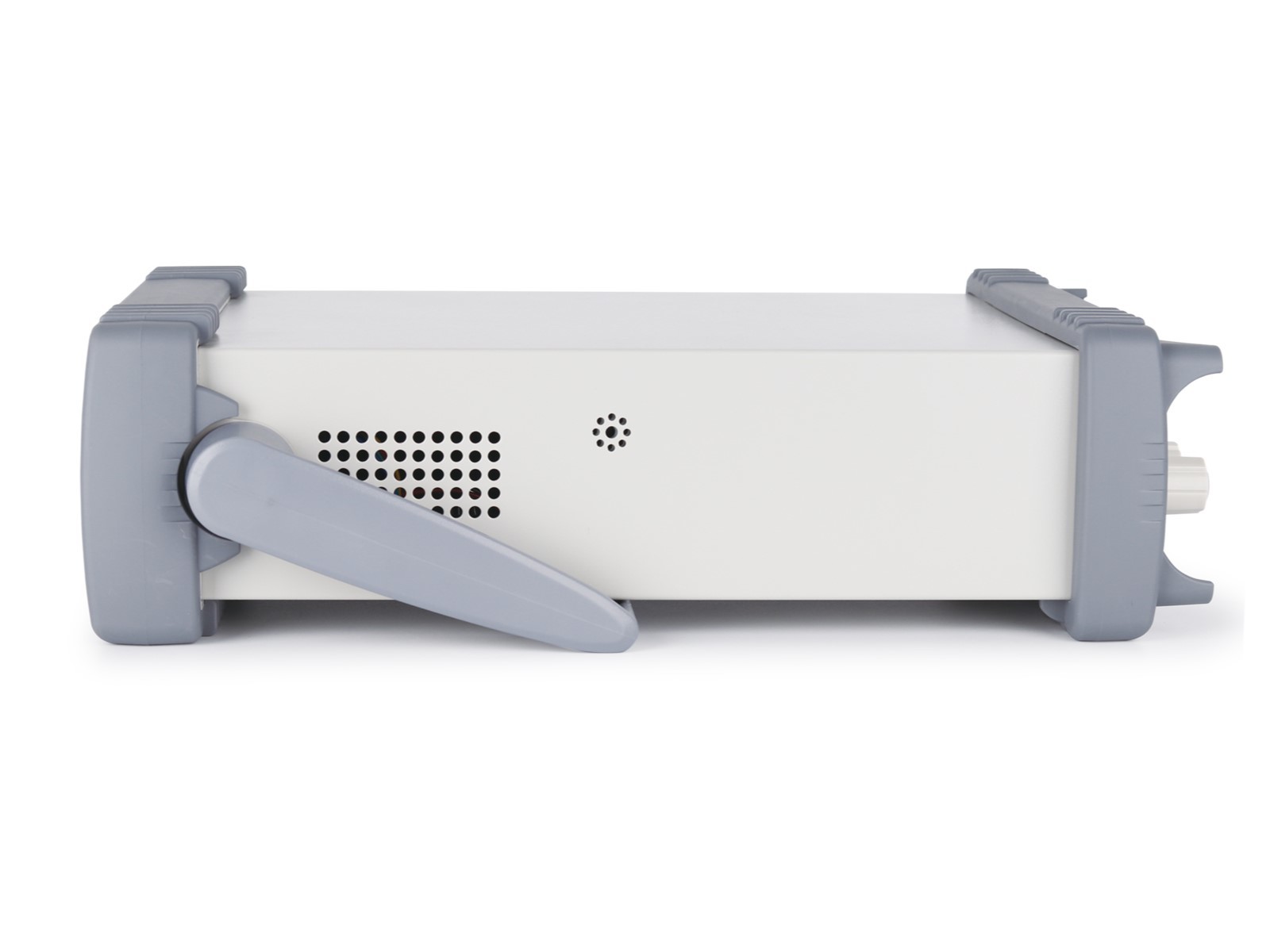

제품 외관 및 단자 구성

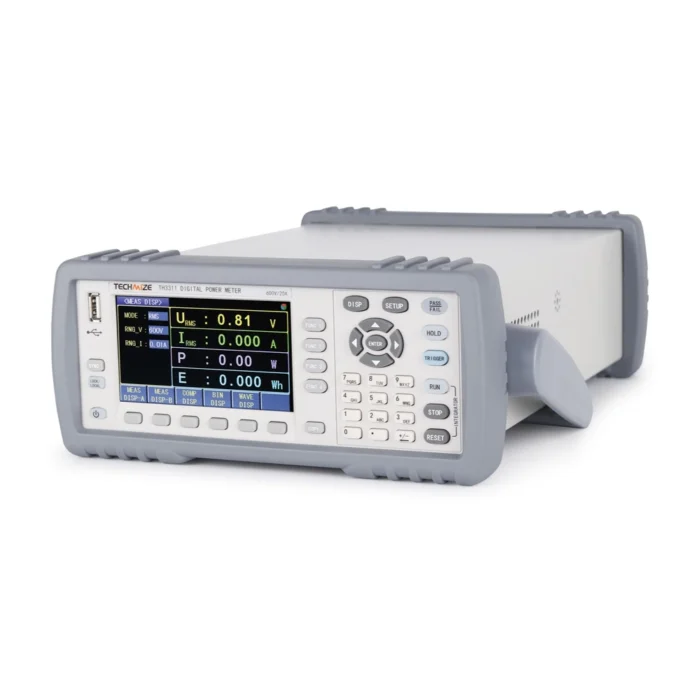

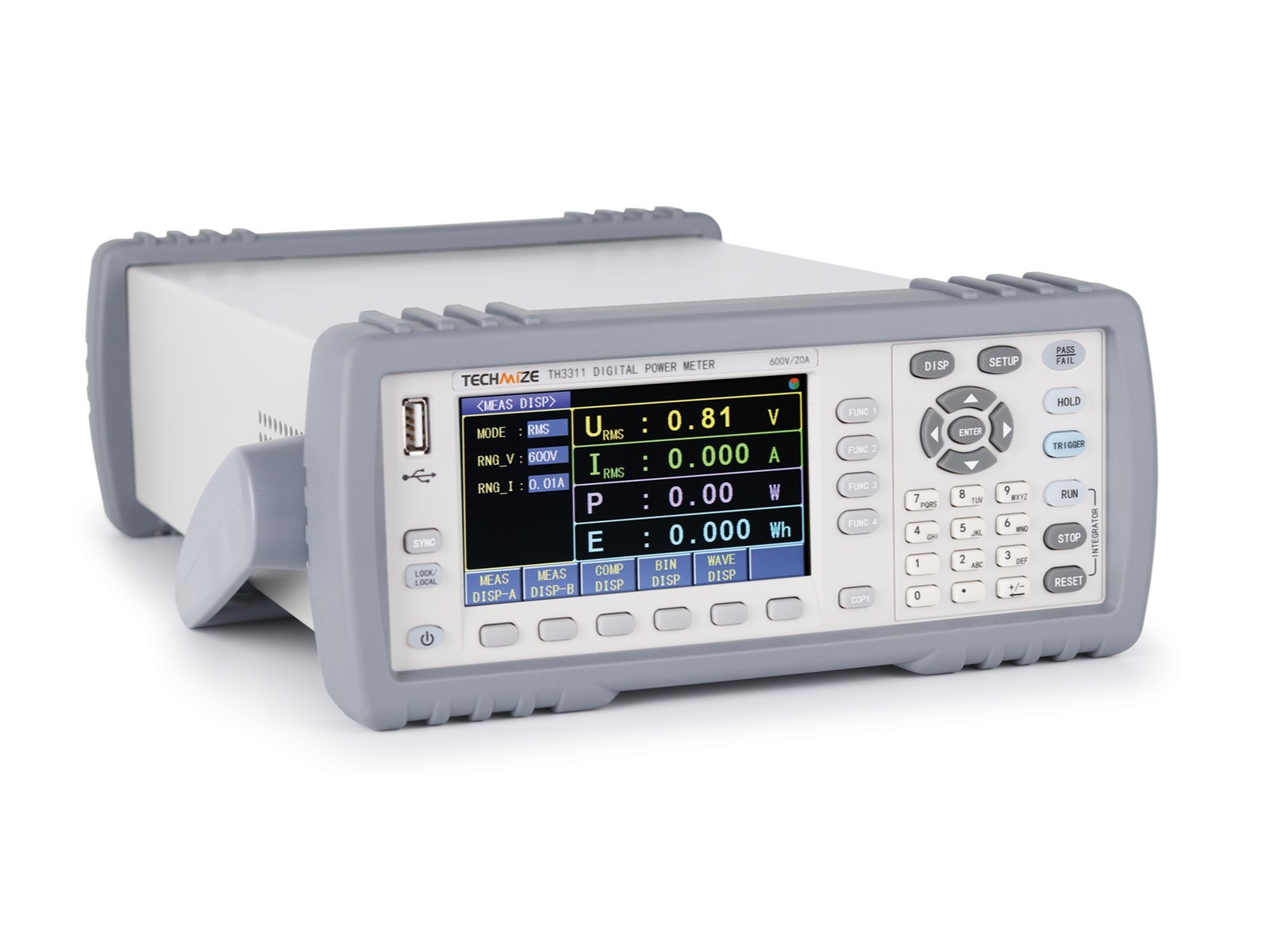

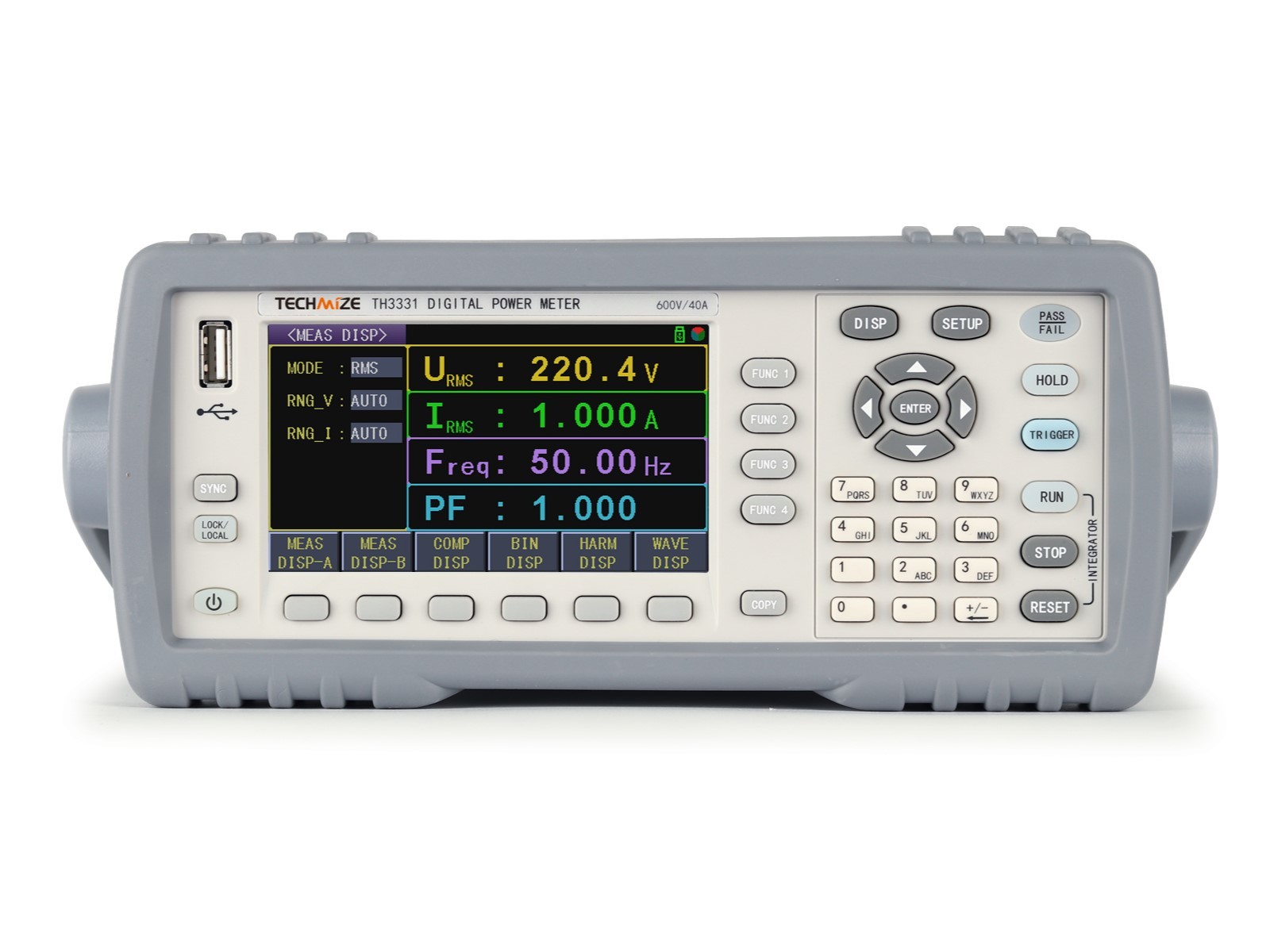

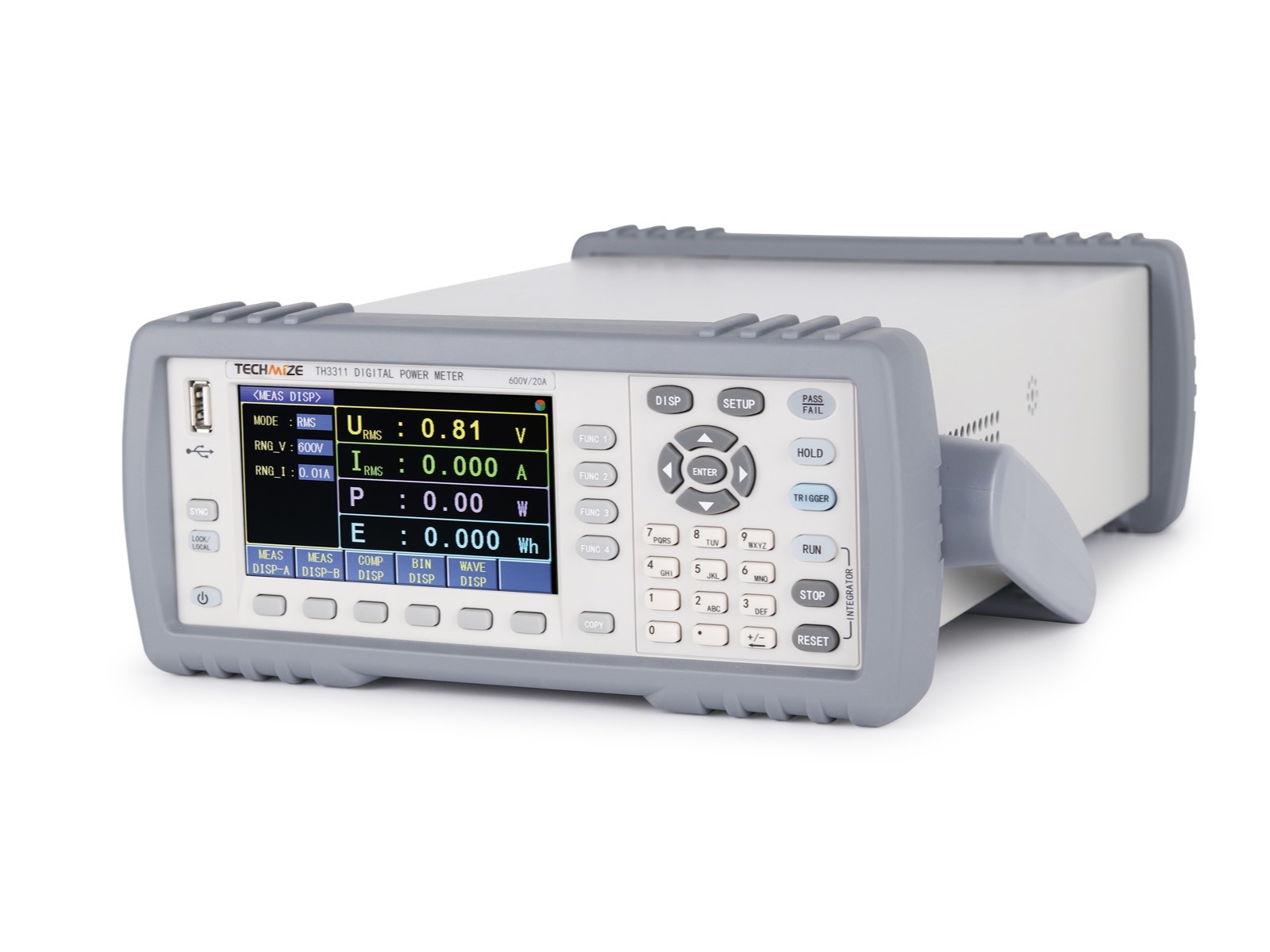

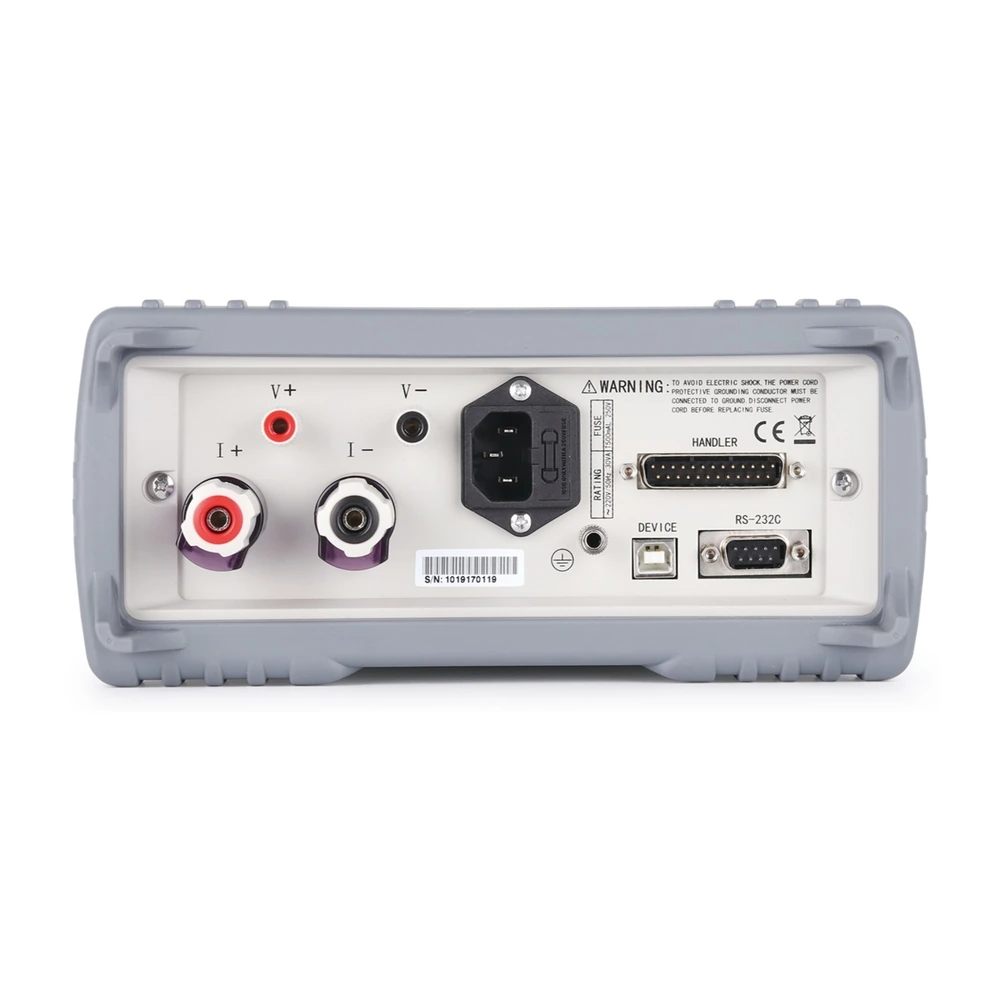

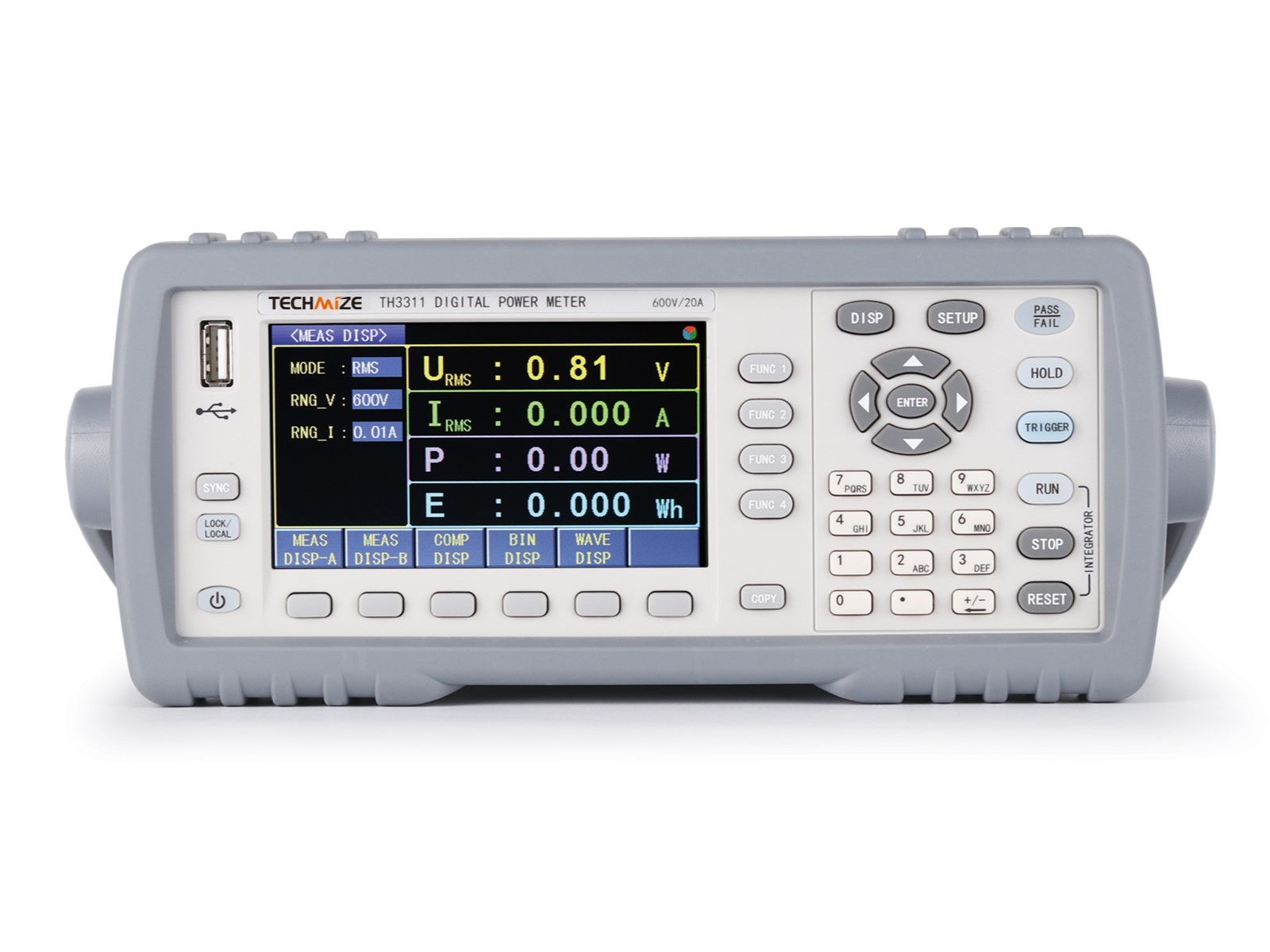

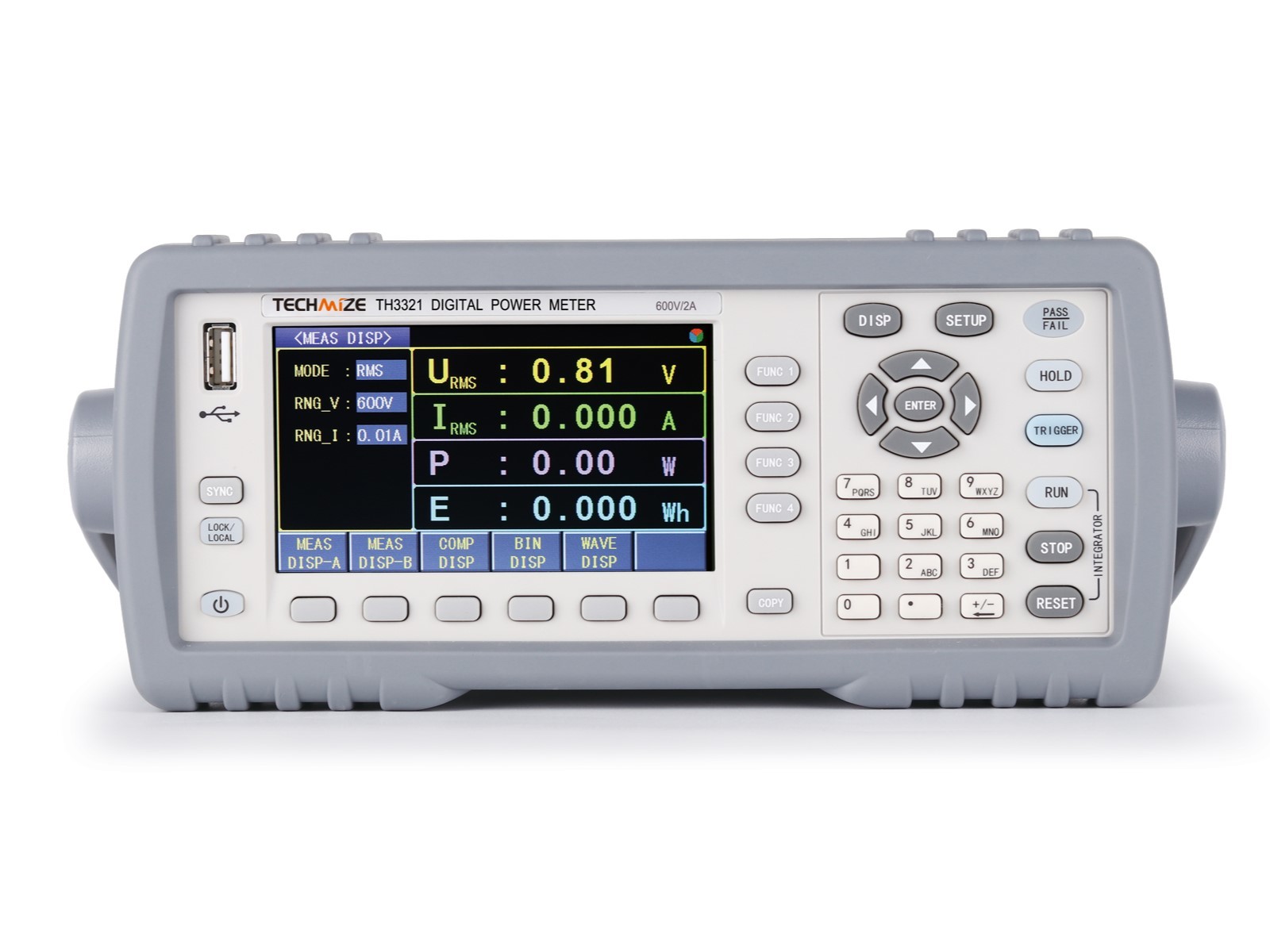

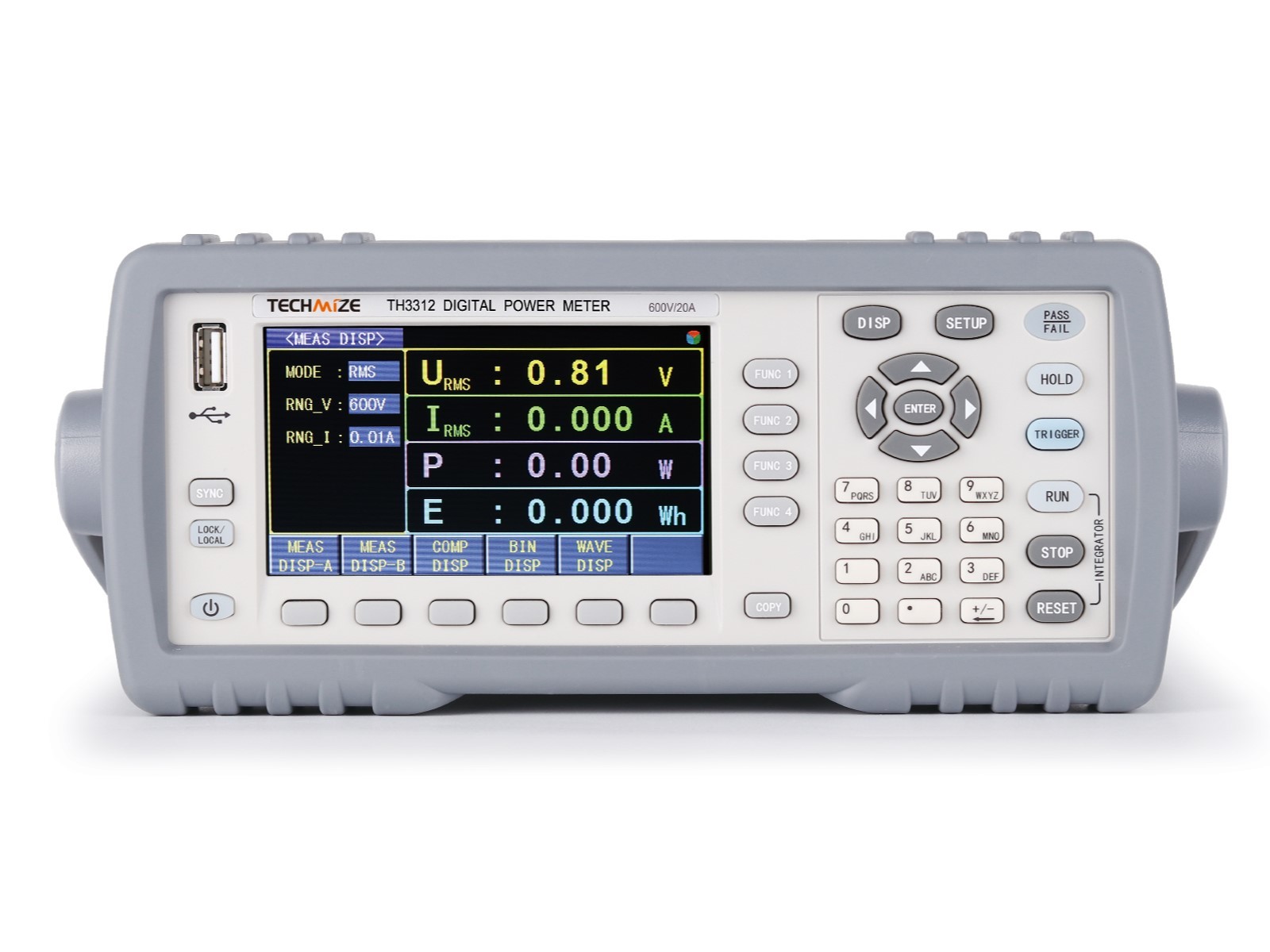

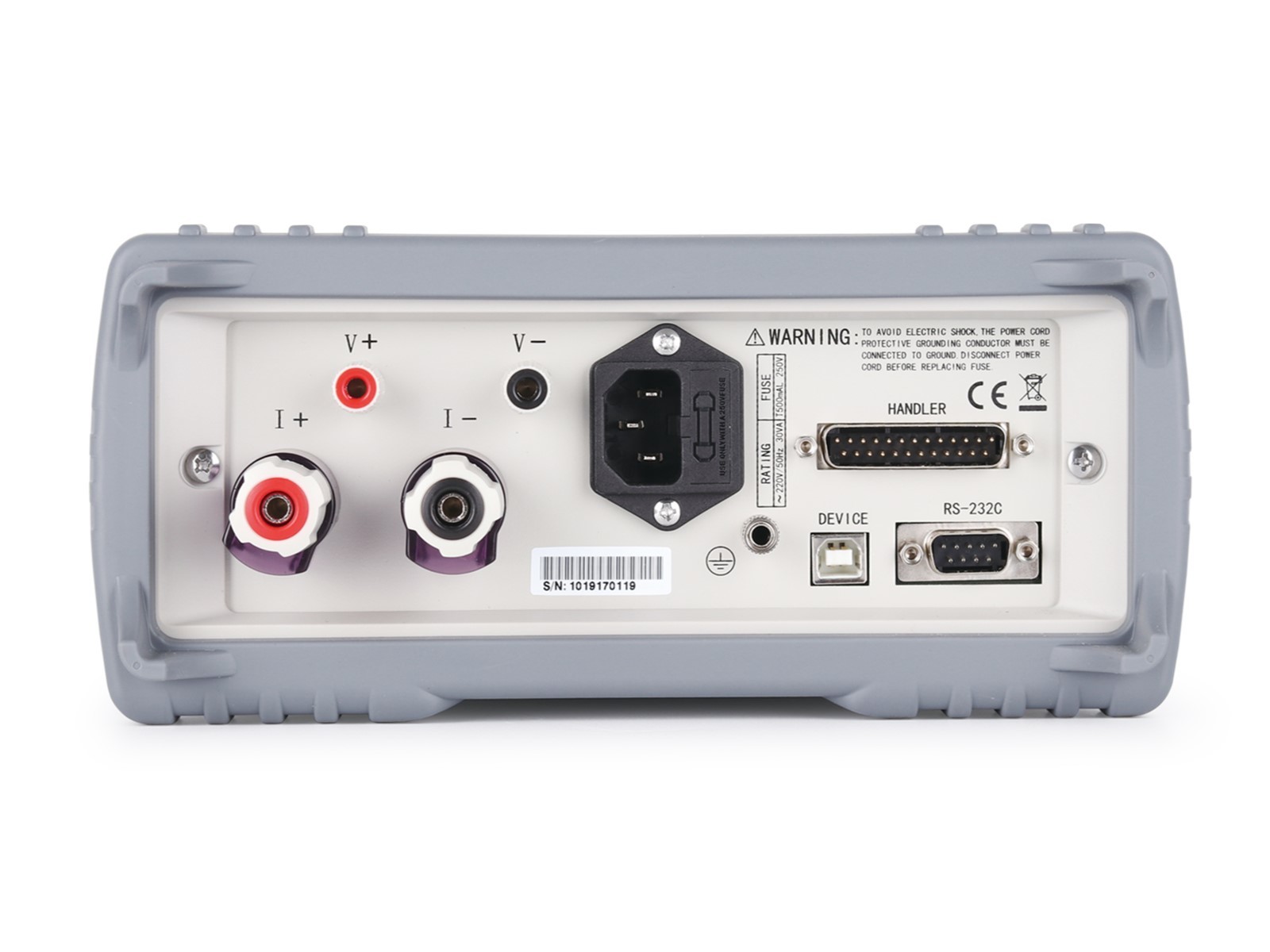

전면에는 컬러 디스플레이, 기능 키, 숫자 키패드, 방향키가 배치되어 있으며 후면에는 전압·전류 입력 단자, 전원 입력부, 통신 포트가 구성되어 있습니다. 실제 시스템 연결 전에는 DUT 정격, 결선 방식, 보호 접지, 입력 범위를 반드시 확인해야 합니다.
적용 분야
가전 전력 효율 시험
TV, 냉장고, 에어컨, 세탁기, 청소기, 온수기 등 단상 전원 제품의 전력 효율 검토.
산업용 전력 시험
전기기계, 모터, 트랜스포머, 충전기, 전원장치의 전압·전류·전력 확인.
조명 전력 시험
LED 램프 및 조명기기의 소비전력, 주파수, 전력 특성 검토.
신재생에너지
태양광 모듈, 전기차, 풍력 관련 전력 시험 조건 검토.
구매 전 확인 포인트
- 측정 대상의 최대 전압, 전류, 전력 범위가 모델 정격 안에 들어오는지 확인
- 고조파 분석 및 하모닉 히스토그램 표시가 필요한지 확인
- 저전류 대기전력 측정인지, 고전류 제품 시험인지에 따라 TH3321/TH3331 등 모델 비교
- 데이터 기록, 통신 연동, 시험 리포트 구성 필요 여부 확인
FAQ
TH3300 Series는 어떤 장비인가요?
테크마이즈 TECHMIZE TH3300 Series는 단상 전압, 전류, 전력, 주파수, 전기 에너지와 모델별 고조파 분석을 검토할 수 있는 단상 디지털 파워미터입니다.
TH3311, TH3312, TH3321, TH3331의 차이는 무엇인가요?
공식 사양 기준으로 전류 범위와 고조파 분석 지원 여부가 다릅니다. TH3321은 1 μA–2 A 미소 전류 조건에, TH3331은 10 μA–40 A 및 최대 24 kW 조건 검토에 적합합니다.
AC와 DC 전력 측정이 모두 가능한가요?
공식 제품 페이지 기준 TH3311, TH3312, TH3321, TH3331 모두 AC/DC 항목이 지원으로 표시되어 있습니다.
고조파 분석은 모든 모델에서 가능한가요?
공식 표 기준 TH3312, TH3321, TH3331은 고조파 분석 및 하모닉 히스토그램이 지원으로 표시되며, TH3311은 해당 항목이 제외되어 있습니다.
어떤 적용 분야에 적합한가요?
가전 전력 효율 시험, 모터·트랜스포머·충전기 전력 시험, LED 조명 전력 시험, 태양광·전기차·풍력 등 신재생에너지 전력 시험 검토에 사용할 수 있습니다.
견적 요청 시 어떤 정보를 전달하면 좋나요?
측정 대상의 전압, 전류, 전력, AC/DC 조건, 고조파 분석 필요 여부, 통신 연동 필요 여부, 성적서·납기 조건을 함께 알려주시면 모델 선정과 견적 검토가 빠릅니다.
기술 상담 및 견적 문의
TH3300 Series는 모델별 전류 범위, 전력 범위, 고조파 분석 지원 여부가 다르므로 측정 대상의 정격과 시험 목적을 함께 확인해야 합니다. DUT 전압·전류·전력, AC/DC 조건, 고조파 분석 필요 여부를 알려주시면 적합 모델과 견적 구성을 검토해 드립니다.
