TECHMIZE TH9310 Series / TH9320 Hipot Tester 내전압 절연저항 시험기
TECHMIZE TH9310 Series / TH9320은 AC 내전압, DC 내전압, 절연저항 시험을 지원하는 전기안전 시험기입니다.
AC 0.05~5.00 kV, DC 0.05~6.00 kV 출력 범위를 지원하며, 모델에 따라 AC 10 mA 또는 20 mA 시험 조건을 선택할 수 있습니다.
가전제품, 변압기, 전기장치, 전자부품의 내전압 및 절연저항 안전검사에 적합한 경제형 Hipot Tester입니다.
주요 특징
AC 5 kV / DC 6 kV
AC 0.05~5.00 kV, DC 0.05~6.00 kV 출력 범위를 지원하여 다양한 전기안전 검사 조건에 대응합니다.
절연저항 시험 지원
0.10~1.00 kV 절연저항 시험 전압과 1 MΩ~9999 MΩ 측정 범위로 절연 상태를 확인할 수 있습니다.
빠른 방전·아크 검출
DCW 시험 종료 후 방전 기능과 1~9 레벨 아크 검출 기능을 지원해 안전검사 신뢰도를 높일 수 있습니다.
자동화 검사 대응
HANDLER, RS232, USB DRV, USB HOST 인터페이스를 지원하여 생산라인 및 PC 연동 검사 환경에 활용할 수 있습니다.
주요 적용 분야
가전제품 안전검사
가전제품의 내전압, 누설전류, 절연저항 조건을 생산검사 단계에서 확인할 수 있습니다.
변압기·권선 부품 검사
변압기, 코일, 권선 부품 등 절연 내력이 중요한 부품의 내전압 및 절연저항 검사에 활용할 수 있습니다.
전기장치 검사
전원 모듈, 제어기기, 전기장치의 안전성 확인 및 품질검사 공정에 적용할 수 있습니다.
전자부품 품질검사
커넥터, 하네스, 절연재료, 전자부품 등 절연 성능 확인이 필요한 검사 공정에 적합합니다.
주요 사양
| 항목 | TH9310 Series | TH9320 | TH9310B |
|---|---|---|---|
| 제품군 | Hipot Tester | Hipot Tester | AC Withstanding Voltage Tester |
| 시험 기능 | AC/DC 내전압, 절연저항 | AC/DC 내전압, 절연저항 | AC 내전압 |
| AC 출력 전압 | 0.05~5.00 kV, ±(2% Reading + 5 digit), 50/60 Hz 선택 | 0.05~5.00 kV, ±(2% Reading + 5 digit), 50/60 Hz 선택 | 0.05~5.00 kV, ±(2% Reading + 5 digit), 50/60 Hz 선택 |
| DC 출력 전압 | 0.05~6.00 kV, ±(2% Reading + 5 digit) | 0.05~6.00 kV, ±(2% Reading + 5 digit) | 미지원 |
| 전압 조정률 | ≤(1% – 5 V), 정격 전력 기준 | ≤(1% – 5 V), 정격 전력 기준 | ≤(1% – 5 V), 정격 전력 기준 |
| AC 전류 측정 범위 | 0.000~10.00 mA, ±(2% Reading + 2 digit) | 0.000~20.00 mA, ±(2% Reading + 2 digit) | 0.000~10.00 mA, ±(2% Reading + 2 digit) |
| DC 전류 측정 범위 | 0 μA~5.00 mA, ±(2% Reading + 2 digit) | 0 μA~10.00 mA, ±(2% Reading + 2 digit) | 미지원 |
| DCW 방전 기능 | 시험 종료 후 방전 | 시험 종료 후 방전 | 해당 없음 |
| 절연저항 시험 전압 | 0.10~1.00 kV, ±(2% Reading + 2 V) | 0.10~1.00 kV, ±(2% Reading + 2 V) | 미지원 |
| 절연저항 측정 범위 | 1 MΩ~9999 MΩ | 1 MΩ~9999 MΩ | 미지원 |
| 절연저항 정확도 | 500~1000 V: 1 MΩ~1000 MΩ ±(5% Reading + 2 digit) 1000 MΩ~9999 MΩ ±(10% Reading + 2 digit) 100~500 V: 1 MΩ~1000 MΩ ±(10% Reading + 2 digit) |
동일 | 미지원 |
| 아크 검출 | AC 1~9 레벨 / DC 1~9 레벨 | AC 1~9 레벨 / DC 1~9 레벨 | AC 1~9 레벨 |
| 메모리 | 5개 그룹 | 5개 그룹 | 5개 그룹 |
| 시험 스텝 / 모드 | 5 testing steps / 4 testing modes selectable | 5 testing steps / 4 testing modes selectable | 5 testing steps / 4 testing modes selectable |
| 전압 상승 시간 | 0.1~999.9 s | 0.1~999.9 s | 0.1~999.9 s |
| 시험 시간 설정 | 0.2~999.9 s | 0.2~999.9 s | 0.2~999.9 s |
| 절연저항 대기 시간 | 0.2~999.9 s | 0.2~999.9 s | 해당 없음 |
| 시간 정확도 | ±(1% + 0.1 s) | ±(1% + 0.1 s) | ±(1% + 0.1 s) |
| 디스플레이 | 480×272 Dot-matrix TFT-LCD | 480×272 Dot-matrix TFT-LCD | 480×272 Dot-matrix TFT-LCD |

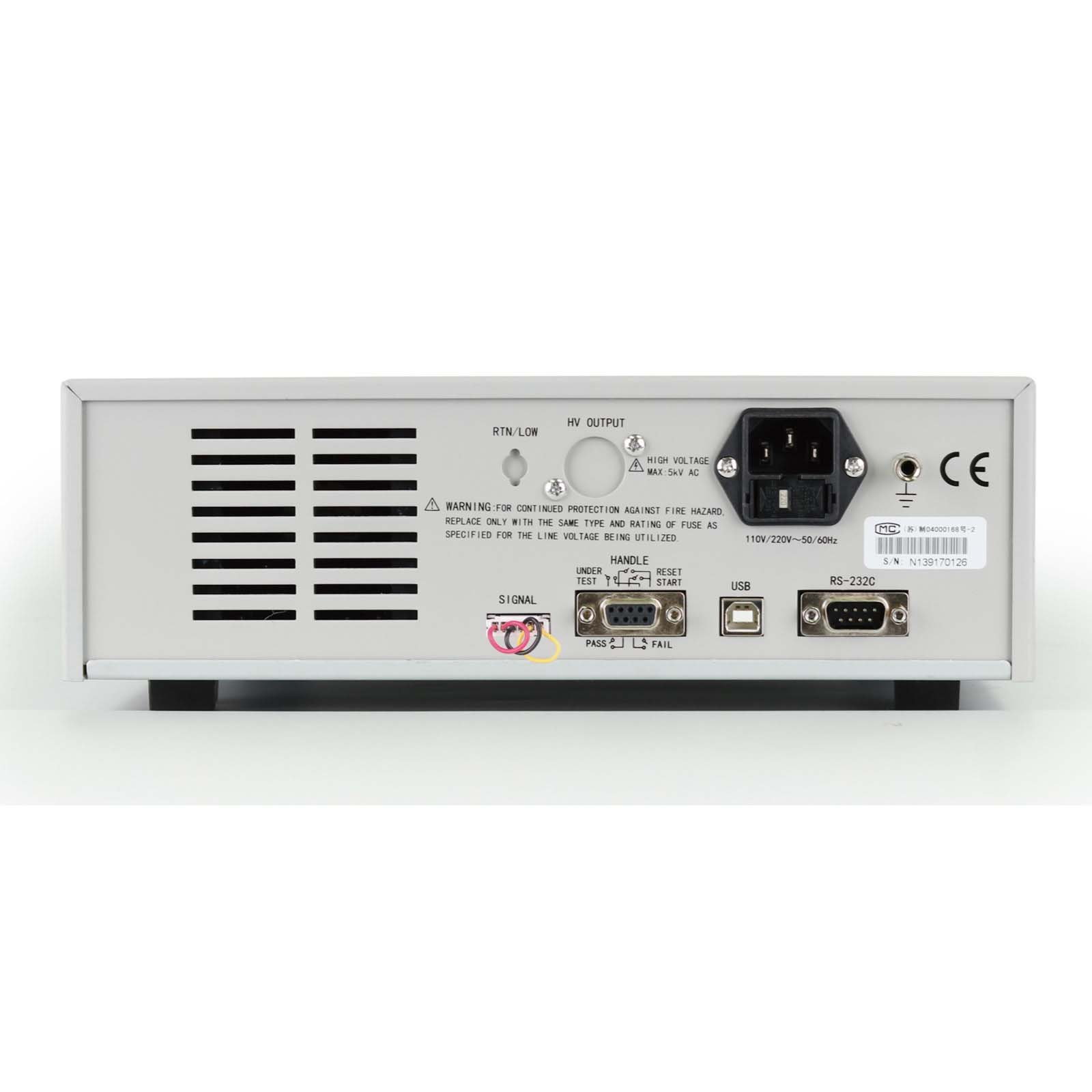

| 표준 인터페이스 | HANDLER, RS232, USB DRV, USB HOST | HANDLER, RS232, USB DRV, USB HOST | HANDLER, RS232, USB DRV, USB HOST |
| 크기 및 중량 | 280(W) × 89(H) × 428(D) mm / 10 kg | 280(W) × 89(H) × 428(D) mm / 10 kg | 280(W) × 89(H) × 428(D) mm / 10 kg |
| 기본 액세서리 | High Voltage Test Cable Red TH90003R, High Voltage Test Cable TH90003C | ||
※ 상기 사양은 공식 제품 페이지의 Specifications 표 기준으로 작성했습니다. 실제 납품 사양, 옵션, 액세서리, 적용 규격은 견적 단계에서 재확인이 필요합니다.
모델 선택 가이드

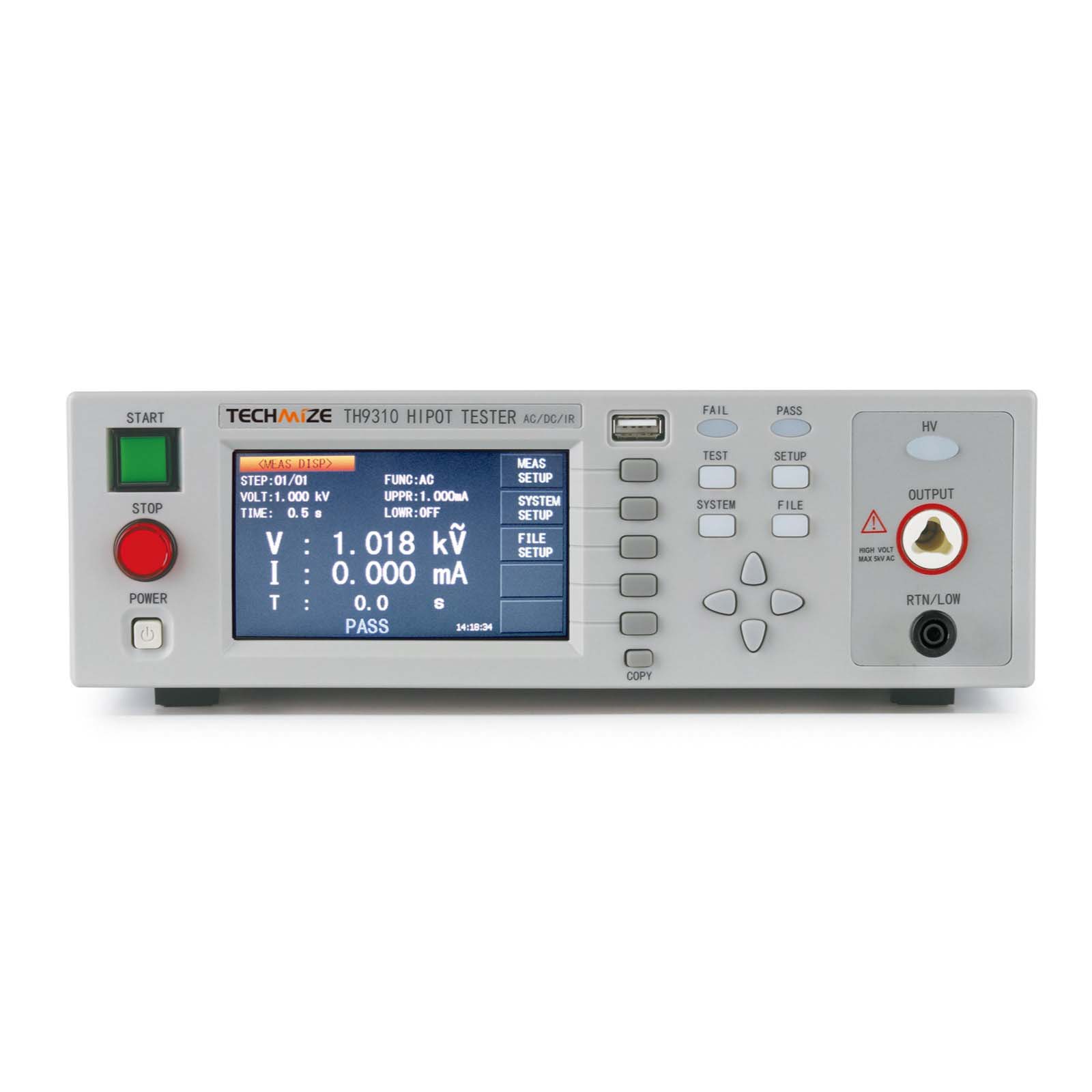

TH9310 Series
AC 10 mA, DC 5 mA 수준의 일반 내전압 및 절연저항 검사가 필요한 경우 적합합니다.

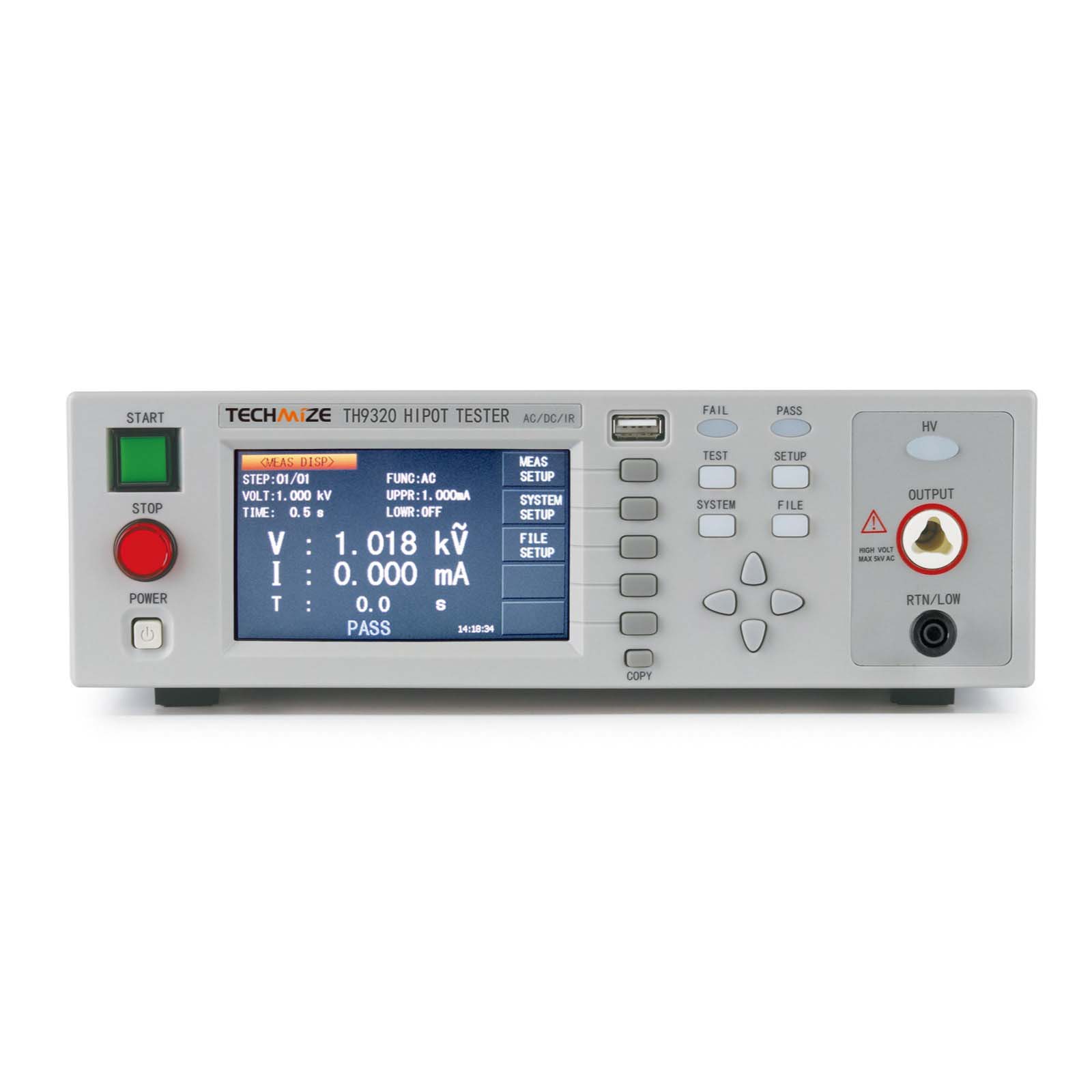

TH9320
AC 20 mA, DC 10 mA까지 필요한 검사 조건이나 상대적으로 높은 전류 용량이 필요한 생산검사에 적합합니다.

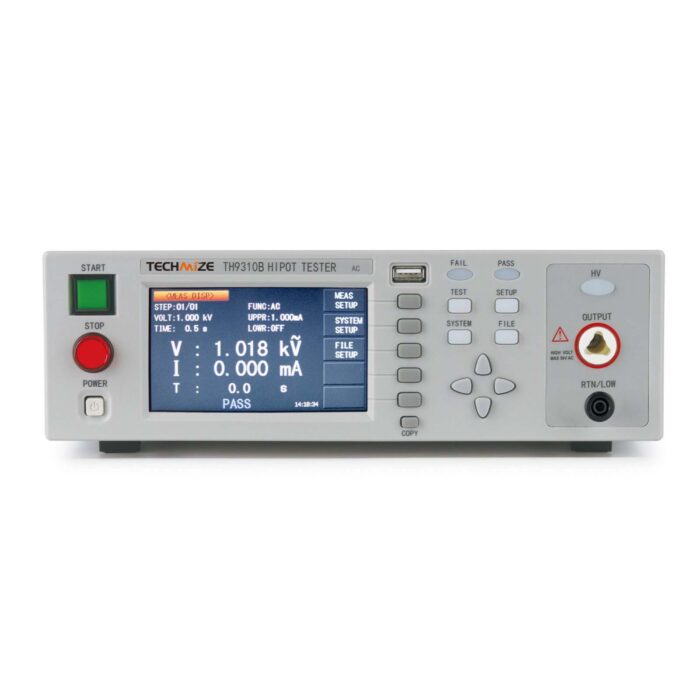

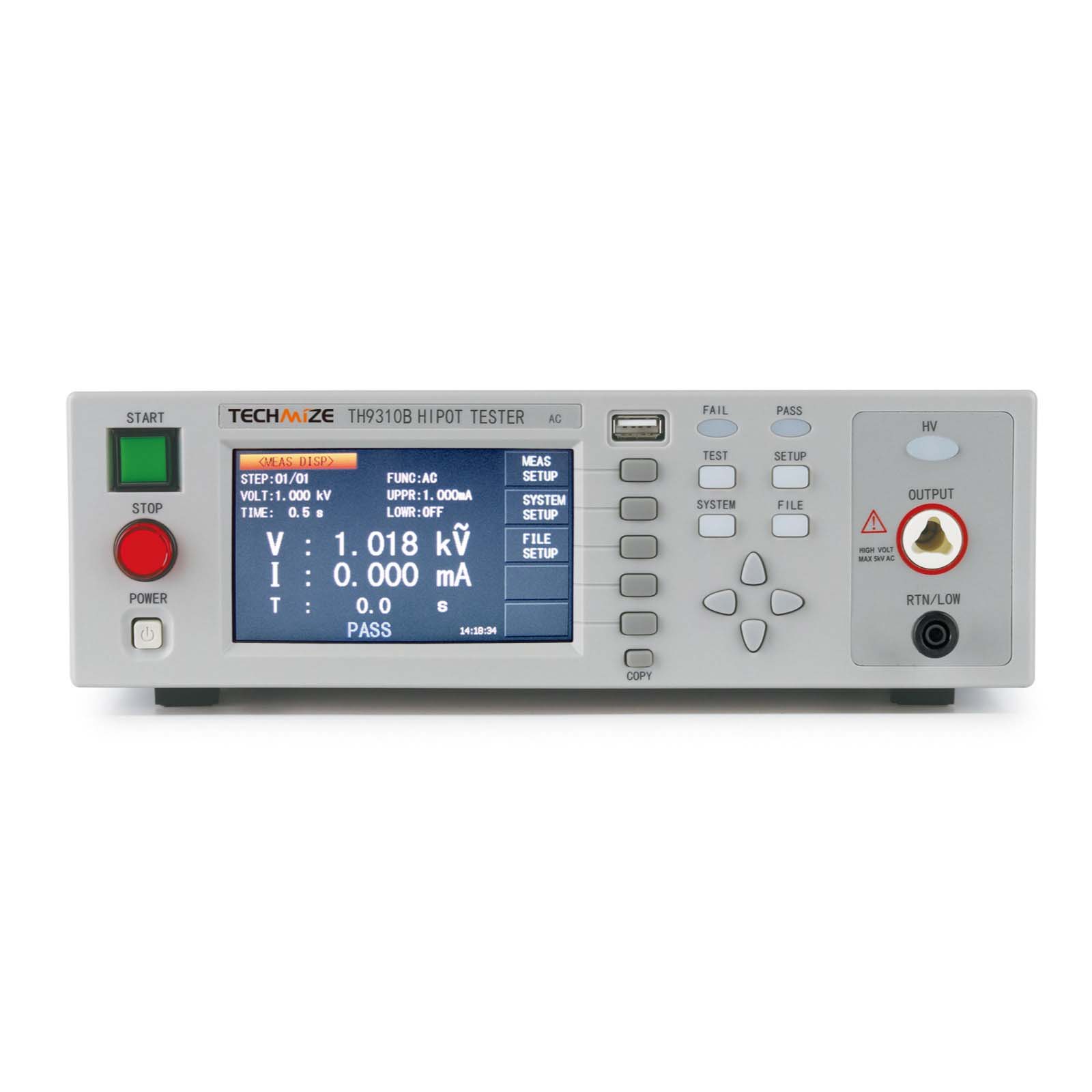

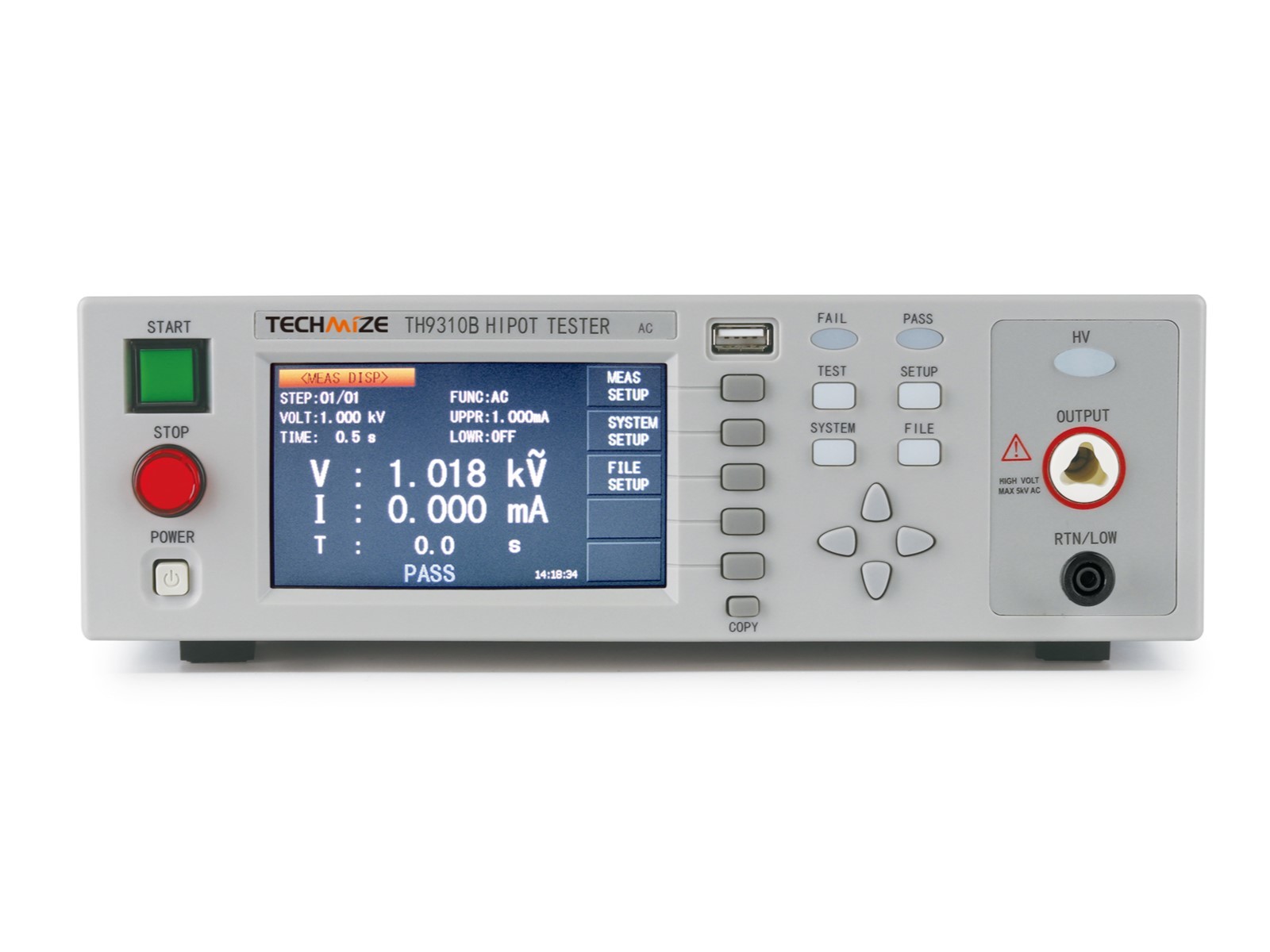

TH9310B
DC 내전압 및 절연저항 시험이 필요 없고 AC 내전압 시험만 필요한 경제형 구성에 적합합니다.
기술 상담 및 견적 문의
적용하려는 DUT의 시험 전압, 허용 누설전류, 절연저항 기준, AC/DC 시험 필요 여부, 생산라인 자동화 연동 조건에 따라 적합한 모델과 시험 구성이 달라질 수 있습니다.
필요한 사양을 검토하여 모델 선정, 견적 및 시스템 구성 상담을 지원합니다.
빠른 기술 상담
AC/DC 내전압, 누설전류, 절연저항 조건 검토
현장 적용 검토
가전제품·변압기·전기장치 검사 환경 검토
B2B 견적 지원
기업·연구소·학교·품질검사기관 대상 견적 지원
※ 데이터시트 링크는 업로드 전 실제 PDF URL로 교체해 주세요.
FAQ
TH9310 Series / TH9320은 어떤 시험을 지원하나요?
AC 내전압 시험, DC 내전압 시험, 절연저항 시험을 지원하는 Hipot Tester입니다.
TH9310과 TH9320의 차이는 무엇인가요?
TH9310은 AC 10 mA / DC 5 mA, TH9320은 AC 20 mA / DC 10 mA 전류 측정 범위를 지원합니다.
TH9310B는 어떤 모델인가요?
TH9310B는 AC 내전압 시험 전용 모델입니다. DC 내전압 및 절연저항 시험이 필요한 경우 TH9310 Series 또는 TH9320 구성을 검토해야 합니다.
최대 출력 전압은 어떻게 되나요?
AC 내전압 시험은 0.05~5.00 kV, DC 내전압 시험은 0.05~6.00 kV 범위를 지원합니다. TH9310B는 AC 내전압 전용입니다.
생산라인 자동검사에 사용할 수 있나요?
HANDLER, RS232, USB DRV, USB HOST 인터페이스를 지원하여 생산라인 자동검사 및 PC 연동 검사 환경에 활용할 수 있습니다.
