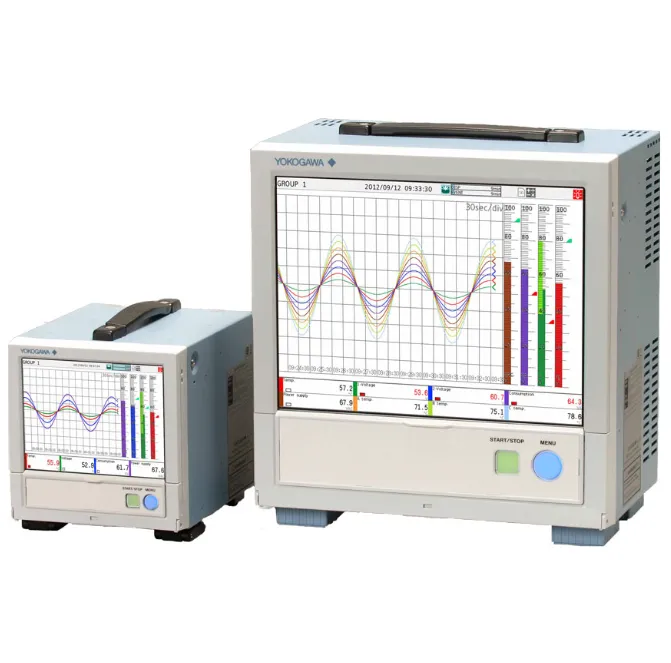

요꼬가와 YOKOGAWA GP series SmartDAC+ 페이퍼리스 레코더
요꼬가와 YOKOGAWA GP series SmartDAC+는 휴대용 및 벤치탑 사용을 고려한 페이퍼리스 레코더입니다.
산업 공정, 테스트 실험실, 제조 설계·검증 환경에서 온도, 습도, 전압, 전류 등 다양한 데이터를 장기간 모니터링하고 기록하는 용도에 적합합니다.
확장 I/O 구성, 웹 기반 모니터링, AI 기반 예방 검출, 데이터 무결성 옵션을 통해 품질관리와 설비 모니터링 환경에 적용할 수 있습니다.
제품 개요
GP series SmartDAC+는 Yokogawa의 데이터 수집·기록 장비 라인업으로, 현장의 공정 데이터를 종이 기록지 없이 저장하고 확인할 수 있는 페이퍼리스 레코더입니다. GP10, GP20 모델을 중심으로 단일 장비 운용부터 확장 I/O를 이용한 다채널 기록 구성까지 검토할 수 있습니다.
온도, 습도, 압력, 전압, 전류 등 다양한 신호를 기록해야 하는 제조 공정, 열처리, 클린룸, 시험실, 설비 상태 모니터링 환경에서 활용할 수 있으며, 옵션 구성에 따라 보안, 데이터 무결성, 보고서, 프로그램 제어, 고속 측정 기능을 함께 검토할 수 있습니다.
주요 특징
AI 기반 예방 검출과거 기록 데이터를 활용해 설비 이상 또는 품질 저하를 조기에 확인하는 예방 모니터링 구성을 지원합니다.
확장형 I/O 구조GP20 대용량 메모리 타입 기준 최대 450채널까지 확장 가능한 구성을 검토할 수 있습니다.
웹 기반 원격 모니터링웹 브라우저를 통해 트렌드 및 디지털 화면을 실시간으로 확인하고 설정 작업을 지원합니다.
데이터 무결성 옵션FDA 21 CFR Part 11, EU-GMP Annex 11, ALCOA+ 대응이 필요한 환경에서는 고급 보안 기능 옵션을 함께 검토할 수 있습니다.

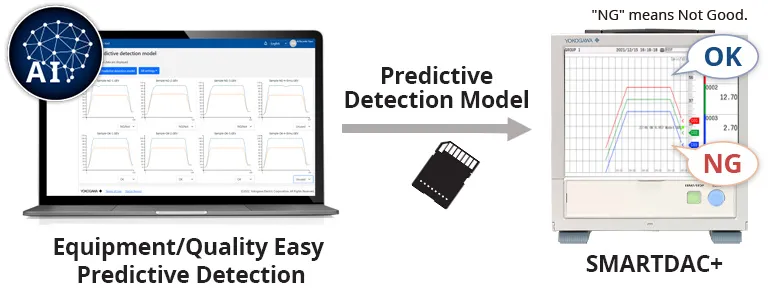

AI 예방 모니터링과 데이터 검색

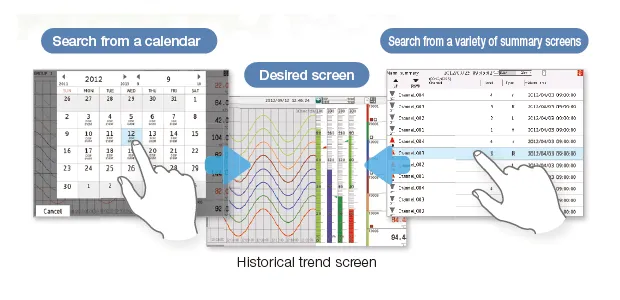

GP series SmartDAC+는 Health Monitor 및 프로파일 기능을 통해 설비 상태와 품질 변화를 정량적으로 확인하는 예방 모니터링 구성을 지원합니다. 과거 트렌드 데이터는 달력, 요약 화면, 트렌드 디스플레이를 통해 검색할 수 있어 장기 기록 데이터 확인에 유리합니다.
직관적인 화면 조작과 기록 관리

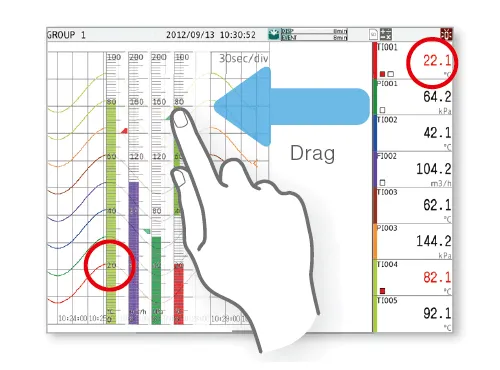

측정 중에도 트렌드 화면을 드래그하여 과거 데이터를 확인할 수 있으며, 손글씨 메시지 입력과 이미지 파일 저장 기능을 통해 문제 지점을 현장에서 빠르게 기록할 수 있습니다.
커스텀 디스플레이 및 소프트웨어 활용

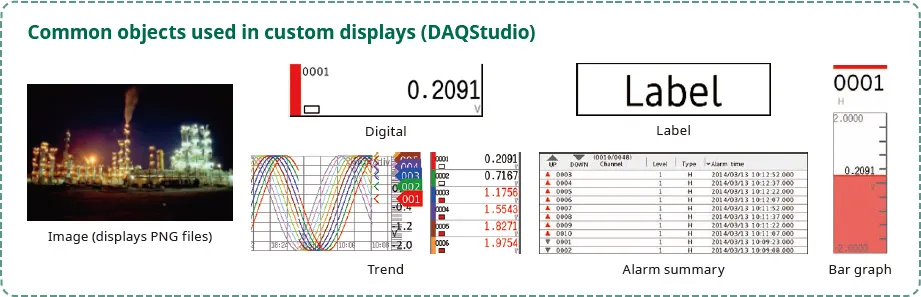

커스텀 디스플레이 옵션을 사용하면 트렌드, 숫자, 막대그래프 등 표시 요소를 현장 조건에 맞게 구성할 수 있습니다. Universal Viewer 및 오프라인 설정 소프트웨어를 이용하면 저장 데이터 확인, 인쇄, ASCII·Excel 형식 내보내기, 설정 저장 및 전송 작업을 지원합니다.
주요 사양 및 구성 검토 포인트
| 브랜드 | 요꼬가와 YOKOGAWA |
|---|---|
| 모델명 | GP series SmartDAC+ / GP10 / GP20 |
| 제품군 | 페이퍼리스 레코더, 데이터로거, 데이터 수집 장비 |
| 채널 확장 | GP10/GP20 Standard: 최대 100채널, GP20 Large memory: 최대 450채널. MATH 및 통신 채널 포함 시 GP20 대용량 메모리 타입은 최대 1000개 채널 기록 가능 |
| 고속 측정 | 고속 모듈 기준 최속 1 ms 측정 지원. 조건에 따라 채널 수와 인터벌이 달라질 수 있으므로 구성 전 데이터시트 확인 필요 |
| 제어 기능 | PID 컨트롤 모듈: 모듈당 2루프, 최대 20루프. Set point 프로그램 제어 옵션(/PG): 최대 99패턴 |
| 보안/규정 대응 | 고급 보안 옵션(/AS) 적용 시 FDA 21 CFR Part 11, EU-GMP Annex 11, ALCOA+ 기반 데이터 무결성 대응 검토 가능 |
| 대표 적용 분야 | 열처리, 클린룸 모니터링, 멸균 장비, 제조 설비 상태 감시, 연구개발 시험 데이터 기록 |

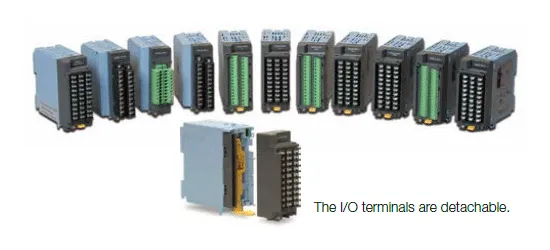

확장 I/O와 분산 배선 구성

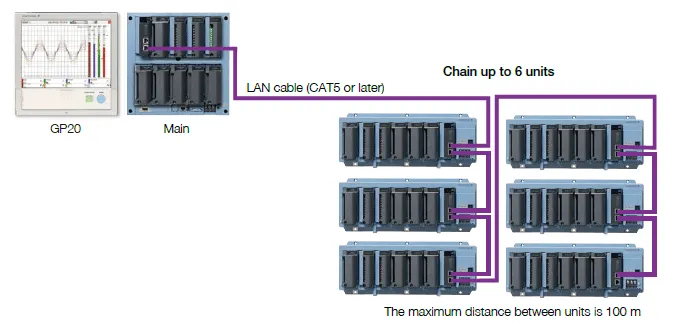

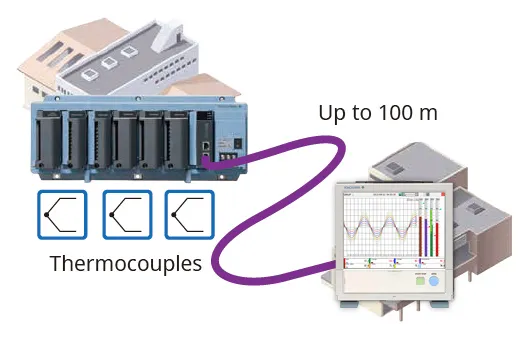

GP 메인 유닛과 확장 가능한 I/O를 조합하면 여러 지점의 신호를 하나의 기록 시스템으로 구성할 수 있습니다. DUT 가까이에 확장 I/O를 배치하면 열전대 및 센서 배선을 줄이는 분산 설치 구성이 가능합니다.
원격 모니터링 및 고속 입력

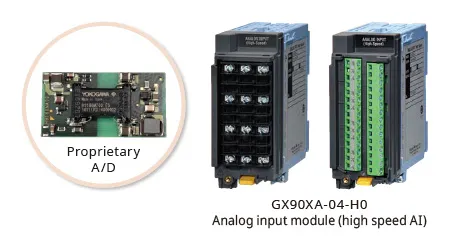

웹 브라우저 기반 실시간 모니터링을 통해 현장 레코더 화면을 원격에서 확인할 수 있습니다. 고속 입력 모듈을 사용하는 경우 빠르게 변하는 신호의 데이터 포인트를 짧은 인터벌로 기록하는 구성이 가능합니다.
적용 분야
GP series SmartDAC+는 장시간의 공정 기록과 추적 관리가 필요한 산업 환경에 적합합니다. 적용 환경에 따라 입력 모듈, 보안 옵션, 보고서 기능, 제어 옵션 구성이 달라질 수 있습니다.
- 열처리 공정 온도 기록 및 AMS2750/NADCAP, CQI-9 대응 검토

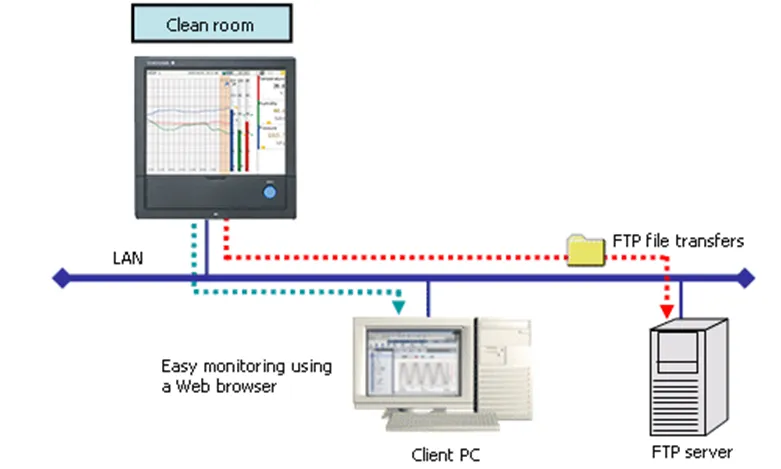

- 클린룸 온도, 습도, 기압, 도어 개폐 상태 기록

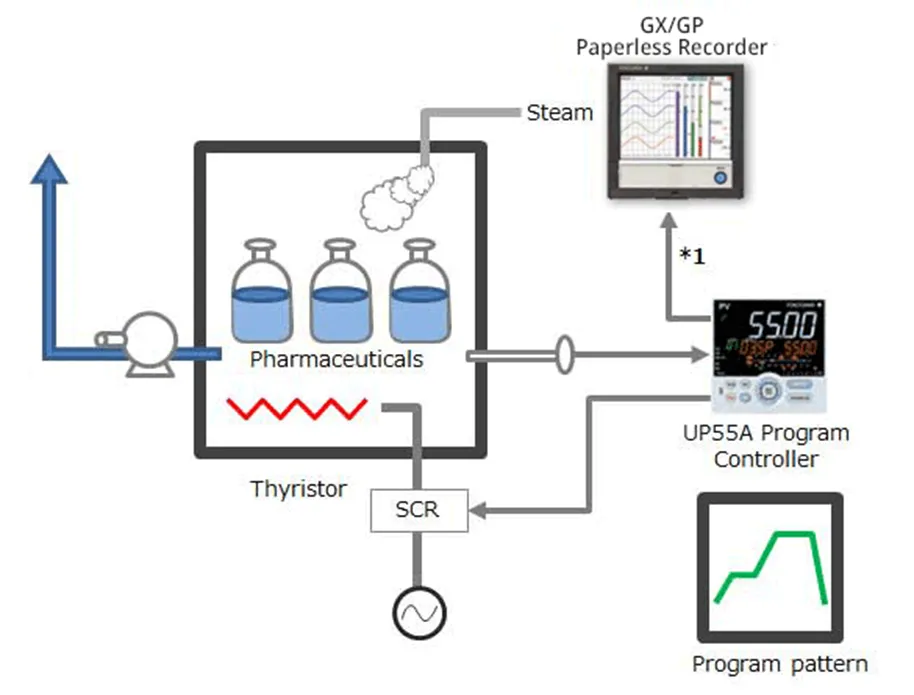

- 멸균 장비 및 항온·항습 환경의 장기 데이터 기록
- 제조 설비 이상 예측 및 품질 저하 예방 모니터링
- 연구개발 시험실의 다채널 데이터 수집 및 보고서 작성
구매 전 확인 포인트
입력 채널 수
GP10/GP20, Standard/Large memory 구성과 확장 I/O 필요 여부를 먼저 확인해야 합니다.
입력 신호 종류
열전대, RTD, 전압, 전류 등 실제 센서와 입력 모듈의 호환성을 확인해야 합니다.
기록 인터벌
고속 측정이 필요한 경우 모듈 종류와 채널 수에 따른 제한 조건을 검토해야 합니다.
규정 대응
FDA 21 CFR Part 11, EU-GMP Annex 11, AMS2750, CQI-9 적용 여부에 따라 옵션 구성이 달라집니다.
자주 묻는 질문
Q. GP series SmartDAC+는 어떤 용도에 적합한가요?
A. 온도, 습도, 전압, 전류 등 공정 데이터를 장기간 기록해야 하는 제조 설비, 시험실, 열처리, 클린룸, 품질관리 환경에 적합합니다.
Q. GP10과 GP20은 어떻게 선택해야 하나요?
A. 필요한 채널 수, 메모리 용량, 확장 I/O 구성, 설치 방식에 따라 선택합니다. GP20 대용량 메모리 타입은 최대 450채널 구성 검토가 가능합니다.
Q. 웹 브라우저로 원격 모니터링이 가능한가요?
A. 웹 브라우저를 통해 GP의 트렌드, 디지털 등 모니터 화면을 실시간으로 확인하고 설정 작업을 지원합니다. 실제 네트워크 구성 조건은 도입 전 확인이 필요합니다.
Q. FDA 21 CFR Part 11 대응이 필요한 환경에도 사용할 수 있나요?
A. 고급 보안 기능 옵션(/AS)을 적용하면 FDA 21 CFR Part 11, EU-GMP Annex 11, ALCOA+ 기반 데이터 무결성 대응을 검토할 수 있습니다.
Q. 고속 측정은 어느 정도까지 가능한가요?
A. 고속 모듈 기준 최속 1 ms 측정을 지원합니다. 단, 채널 수와 모듈 조건에 따라 적용 조건이 달라지므로 데이터시트 기준 확인이 필요합니다.
Q. 견적 및 옵션 구성 상담이 가능한가요?
A. 가능합니다. 입력 채널 수, 센서 종류, 기록 인터벌, 규정 대응 여부, 네트워크 구성 조건을 기준으로 옵션 구성을 검토할 수 있습니다.
