요꼬가와 YOKOGAWA WT300E 디지털 파워미터
WT300E 시리즈는 생산라인 검사, 소비전력 평가, 대기전력 측정, 모터 및 UPS 평가에 폭넓게 활용할 수 있는 컴팩트 디지털 파워미터입니다.
WT310E 1채널, WT332E 2채널, WT333E 3채널 구성을 통해 단상부터 3상 계통까지 검토할 수 있으며, 전력·주파수·고조파·적산 측정을 지원합니다.
입력 주파수 변화에 따른 자동 데이터 업데이트, Range Config, PLC 및 레코더 연동 기능을 통해 자동화 검사와 연구개발 환경에도 적합합니다.
제품 개요

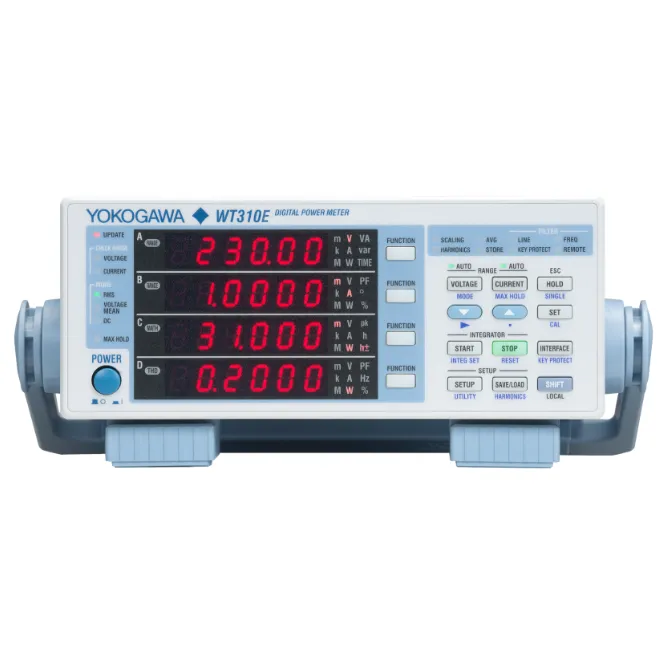

YOKOGAWA WT300E 시리즈는 높은 측정 정밀도와 다양한 기능을 하나의 컴팩트한 하드웨어에 담은 디지털 파워미터입니다.
생산 현장의 반복 검사, 가전제품 및 전원장치의 소비전력 평가, 대기전력 측정, UPS 및 모터 드라이브 평가, 연구개발용 전력 분석까지 폭넓게 적용할 수 있습니다.
특히 WT300E 시리즈는 단순한 전력 표시 장비를 넘어, 적산 측정, 고조파 측정, 데이터 업데이트 최적화, 외부 시스템 연동과 같은 기능을 통해
품질관리와 장기 데이터 수집 업무까지 고려한 구성을 제공합니다.

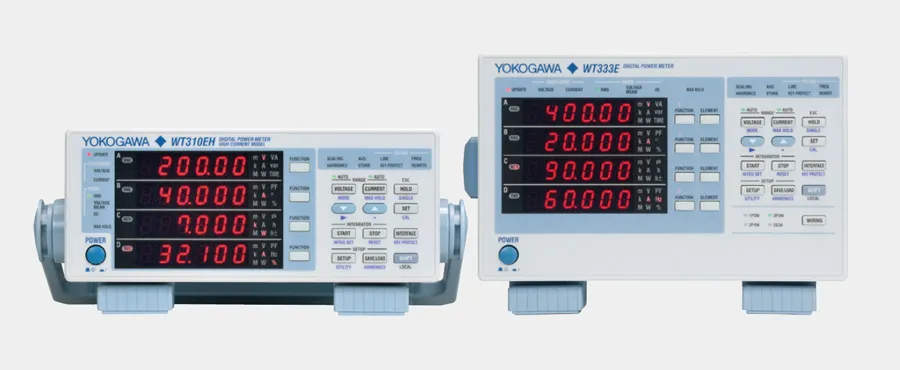

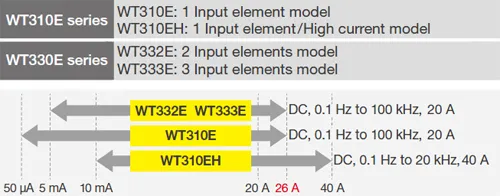

WT300E 시리즈 라인업
WT300E 시리즈는 단상 중심의 WT310E/WT310EH, 2입력의 WT332E, 3입력의 WT333E로 구성되어 측정 대상 규모에 따라 선택할 수 있습니다.
채널 수, 전압·전류 범위, 고전류 대응 여부를 기준으로 현장 요구 조건에 맞는 모델을 검토할 수 있습니다.
주요 사양 검토 포인트
| 시리즈 | YOKOGAWA WT300E Series |
|---|---|
| 주요 모델 | WT310E, WT310EH, WT332E, WT333E |
| 입력 채널 수 | WT310E 1채널 / WT332E 2채널 / WT333E 3채널 |
| 주파수 범위 | DC, 0.5 Hz ~ 100 kHz |
| 전압 / 전류 범위 | 전압 15 ~ 600 V / 전류 0.5 ~ 20 A |
| A/D 변환 | 16-bit, 100 KS/sec |
| 비고 | 정확도 표기는 판매 페이지 내 표기 차이가 있으므로 최종 등록 전 공식 데이터시트 확인 권장 |
핵심 기능
높은 측정 정밀도
소형 파워미터급에서 높은 수준의 측정 정밀도를 제공하여 생산 검사와 연구개발 평가에 모두 대응할 수 있습니다.
자동 데이터 업데이트
입력 주파수 변화에 따라 데이터 업데이트를 자동으로 조정해 모터나 가변 주파수 장치 측정에 유리합니다.
Range Config
불필요한 범위 변경을 줄여 검사 중 안정성과 반복성을 높이고, 적산 측정 환경에서도 운용 편의성을 확보할 수 있습니다.
고조파·적산 측정
전력량, 소비전력, 고조파 데이터를 함께 검토할 수 있어 품질 검토와 에너지 평가에 적합합니다.

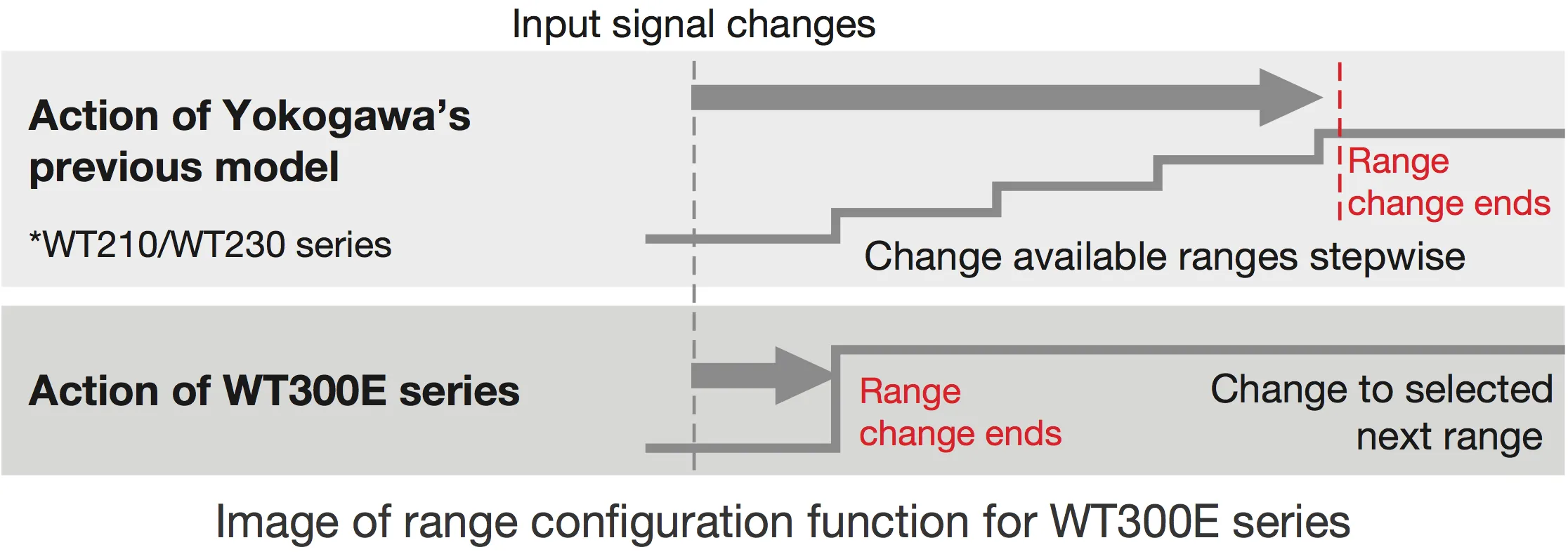

Range Config 기능은 필요한 레인지만 선택적으로 사용하도록 설정하여 불필요한 레인지 이동을 줄이고 측정 효율을 높이는 데 유용합니다.
전압 및 전류 파형 예시를 기반으로 측정 신호의 변화와 계측 포인트를 직관적으로 이해할 수 있습니다.
적용 분야

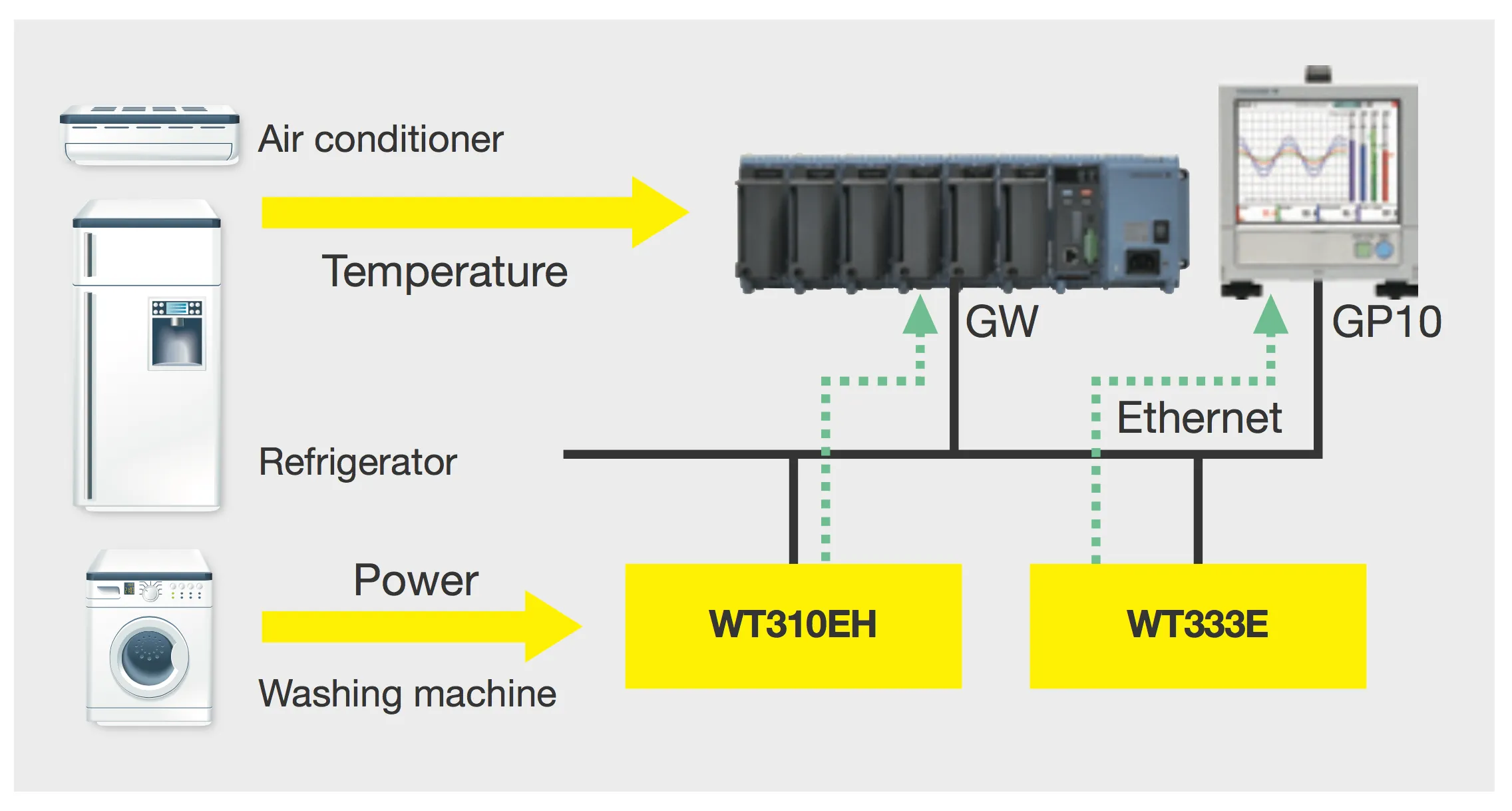

가전제품 소비전력 측정
에어컨, 냉장고, 세탁기 등 생활가전의 소비전력과 운전 상태를 확인하는 용도로 활용할 수 있습니다.

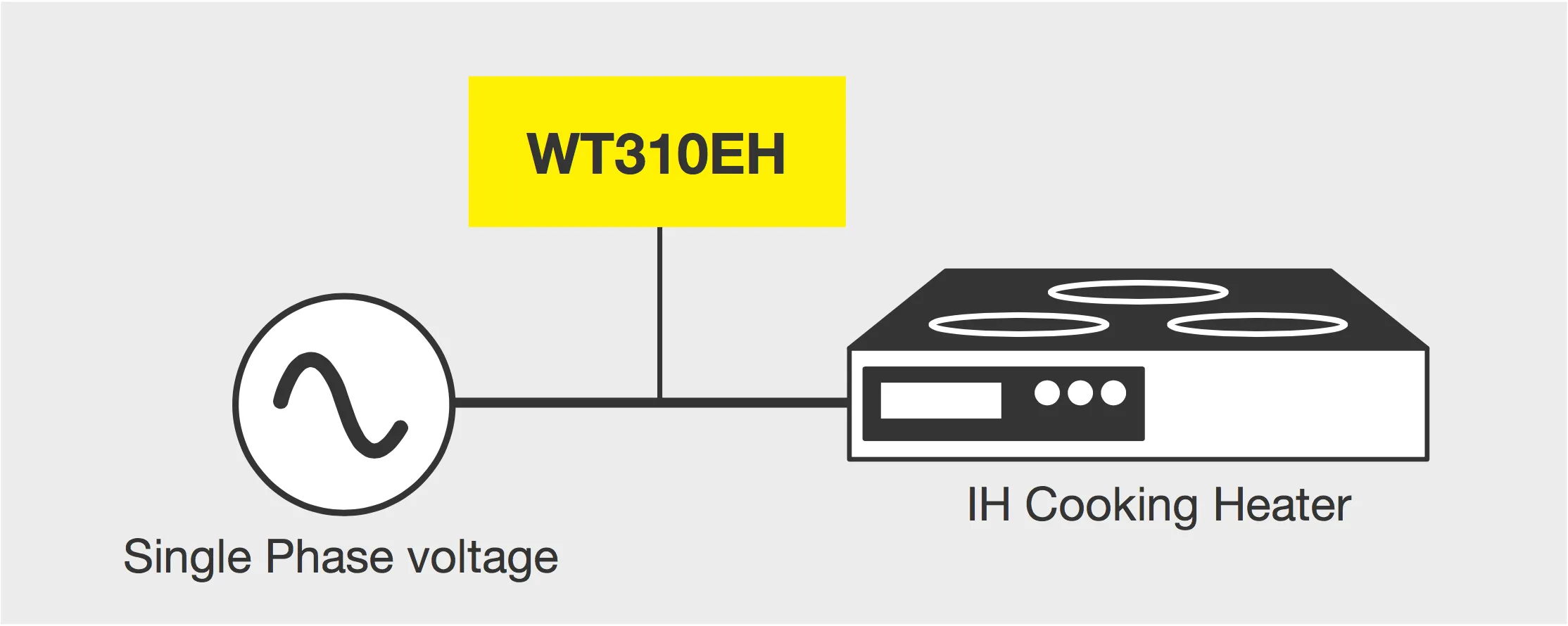

단상 고전류 부하 측정
IH 조리기와 같은 단상 장비의 전력 특성 평가 및 소비전력 검토에 사용할 수 있습니다.

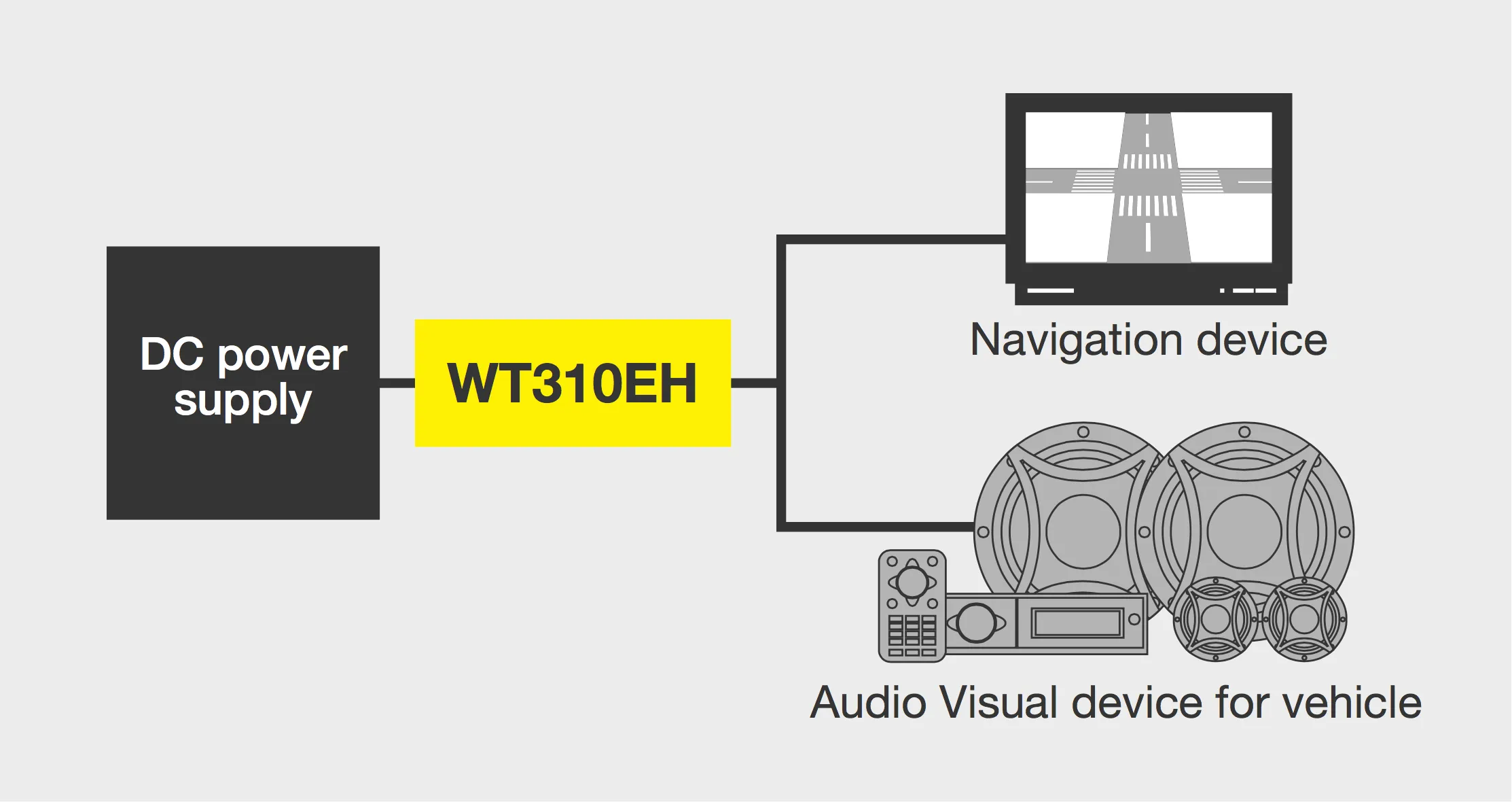

차량 AV 및 DC 전원 장치 평가
차량용 오디오·비디오 장치, 내비게이션, DC 전원 기반 전장 부품의 전력 측정 구성에 적용할 수 있습니다.

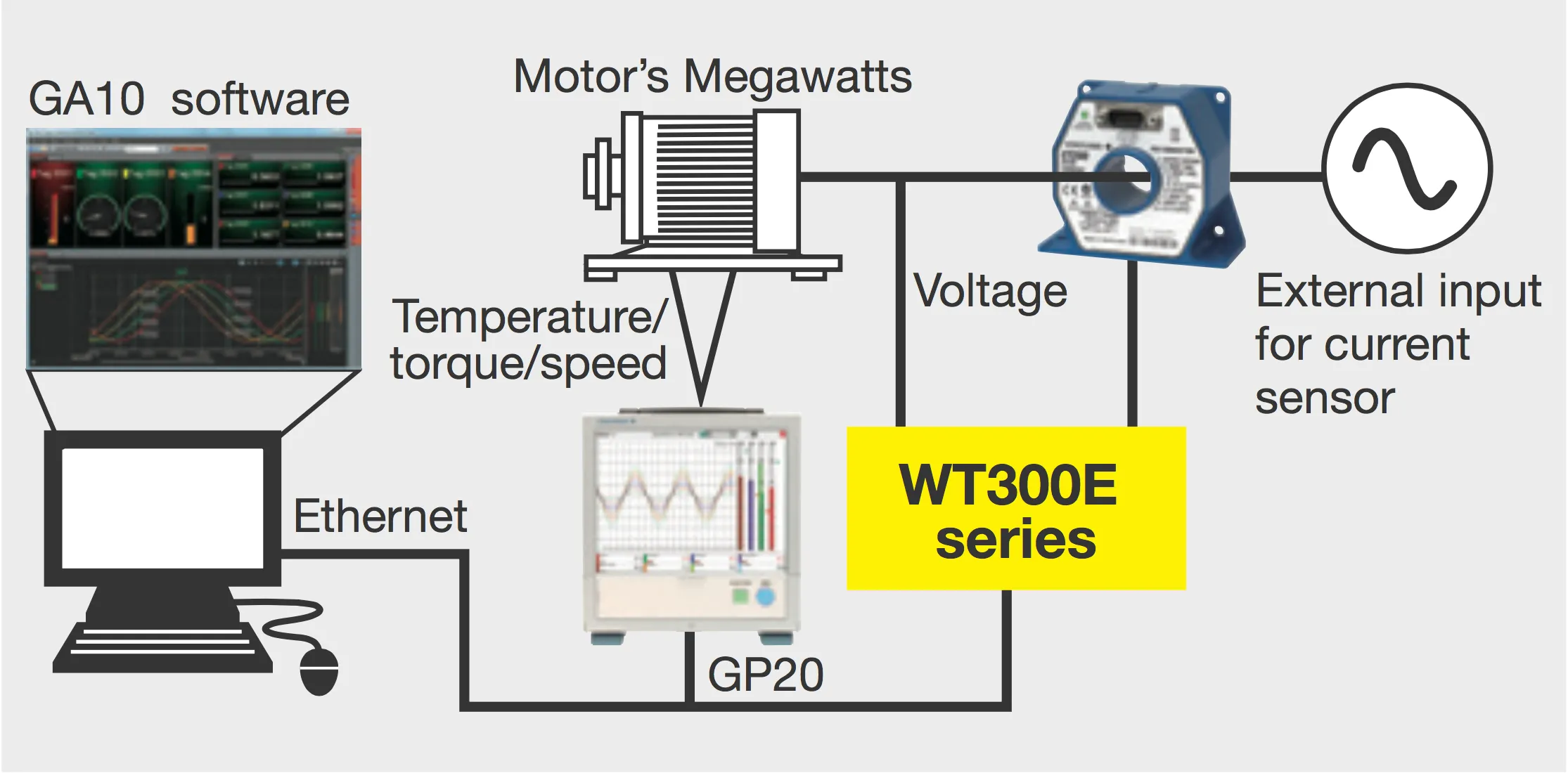

모터·토크·속도 동시 측정
모터 구동 시스템에서 전력과 토크/속도 정보를 함께 확인해야 하는 시험 환경에 적합합니다.

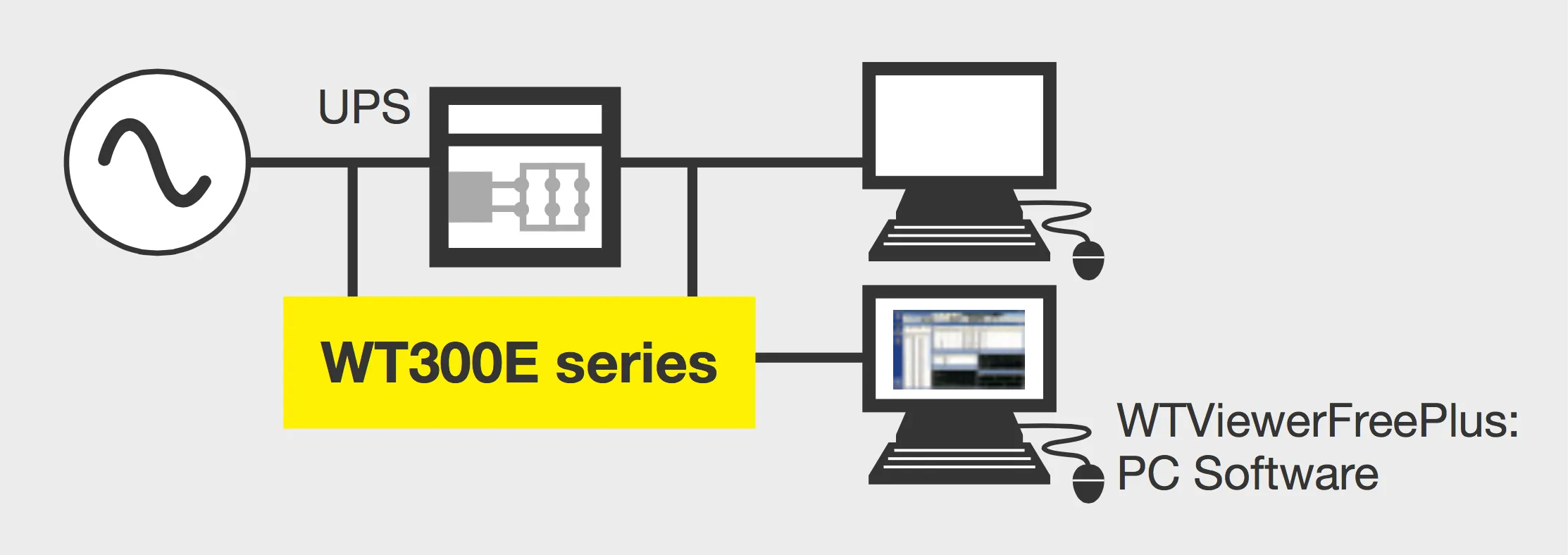

UPS 전력 측정
UPS 입력·출력 측정 및 효율 평가, 전원 품질 확인 등 전원 장치 평가 용도로 활용할 수 있습니다.
자동화 및 데이터 수집 연동

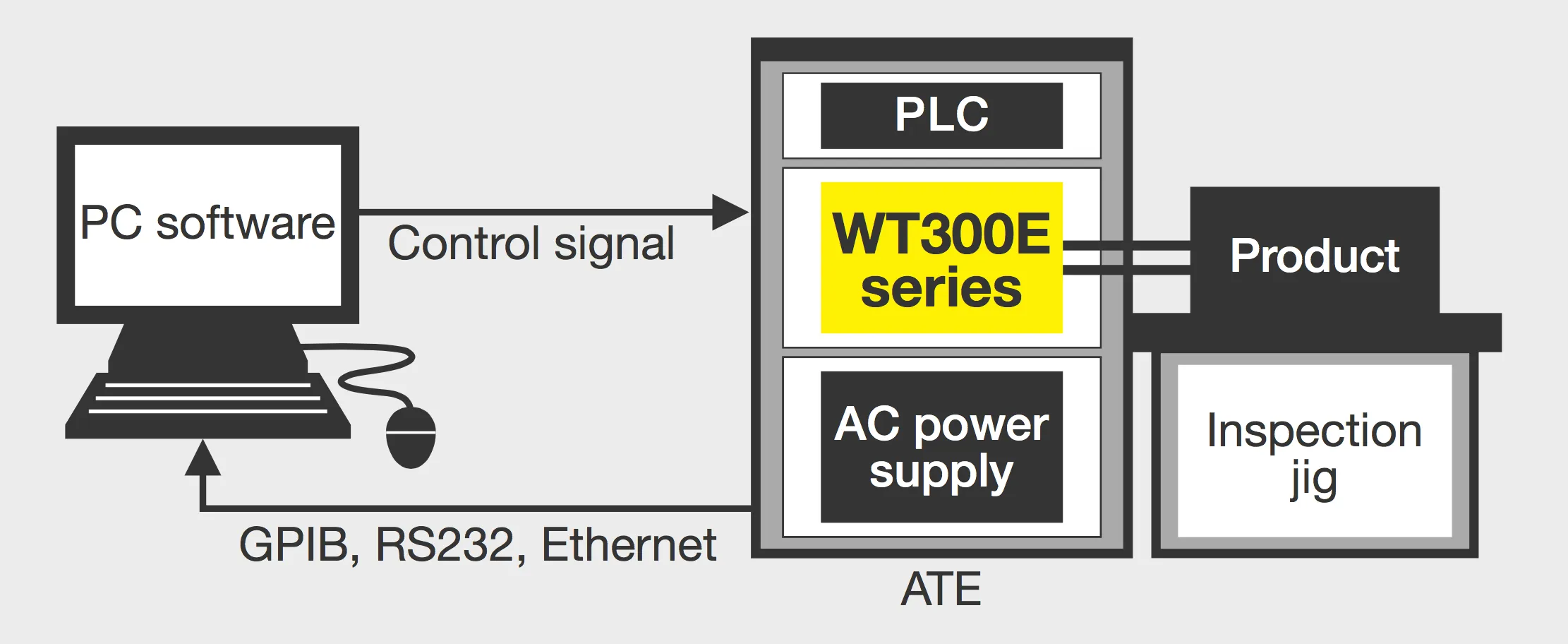

PLC / ATE 검사 시스템 연동
생산 현장의 PLC 및 ATE 시스템과 연동하여 자동 검사, 데이터 취득, 판정 신호 처리에 활용할 수 있습니다.

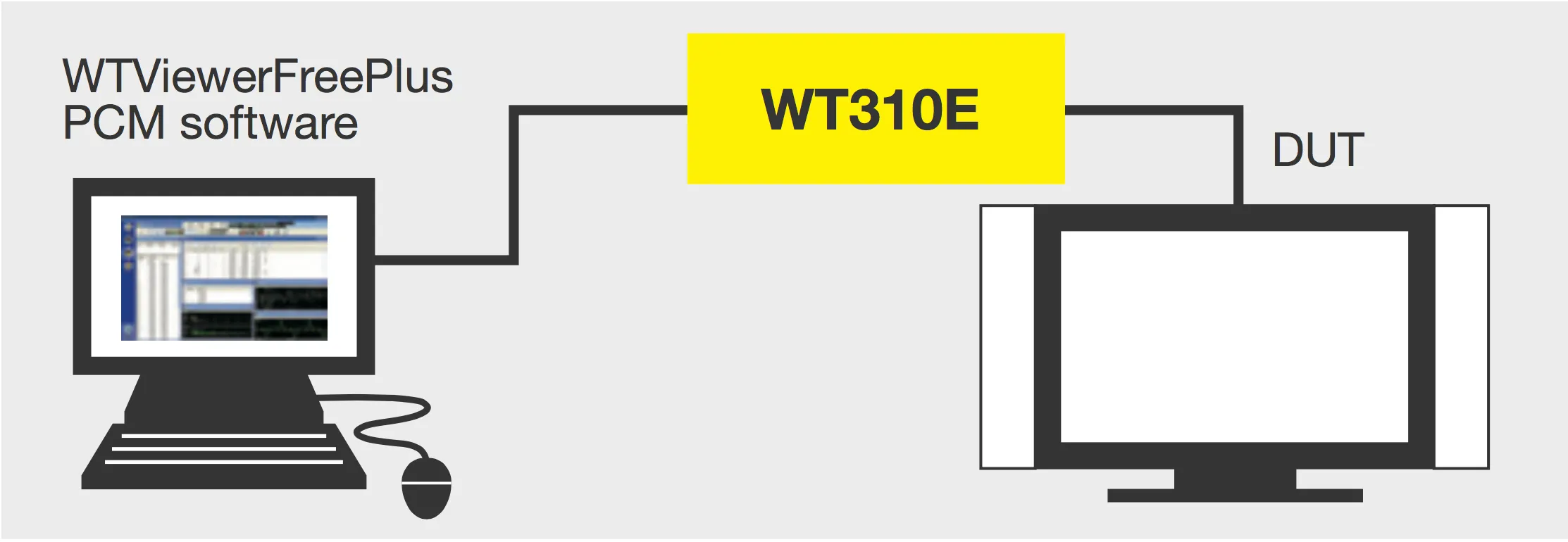

PC 소프트웨어 연결
PC 소프트웨어를 통한 데이터 저장, 기록, 분석 환경을 구성하여 생산 및 시험 데이터를 체계적으로 관리할 수 있습니다.
구매 검토 포인트
- 측정 대상이 단상인지, 2채널인지, 3상 계통인지에 따라 WT310E / WT332E / WT333E 모델을 구분해야 합니다.
- 고전류 입력이나 특정 옵션이 필요한 경우 WT310EH 및 옵션 사양을 함께 검토하는 것이 좋습니다.
- PLC, 레코더, PC 소프트웨어, Modbus/TCP 등 외부 연동이 필요한 경우 통신 옵션 구성 여부를 사전에 확인해야 합니다.
- 페이지 내 정확도 표기가 일부 다르게 안내되어 있으므로, 최종 발주 전에는 공식 데이터시트 기준으로 재확인하는 것을 권장합니다.
FAQ
WT300E는 어떤 분야에 적합한가요?
생산라인 검사, 가전제품 소비전력 평가, 대기전력 측정, 모터 및 UPS 평가, 연구개발용 전력 측정에 적합합니다.
WT310E, WT332E, WT333E의 차이는 무엇인가요?
WT310E는 1채널, WT332E는 2채널, WT333E는 3채널 입력 모델로, 측정 채널 수와 전원 계통 규모에 따라 선택합니다.
자동화 검사 시스템에 연결할 수 있나요?
예. PLC, 레코더, PC 소프트웨어 기반 데이터 수집 환경과 연동하는 구성 검토가 가능합니다. 실제 적용은 모델 및 옵션 사양 확인이 필요합니다.
고조파와 적산 측정도 가능한가요?
가능합니다. WT300E 시리즈는 고조파 데이터의 동시 측정과 적산 측정 시 오토레인지 기능을 지원하는 것으로 안내됩니다.
