권선 코일 검사 · 서지 파형 비교

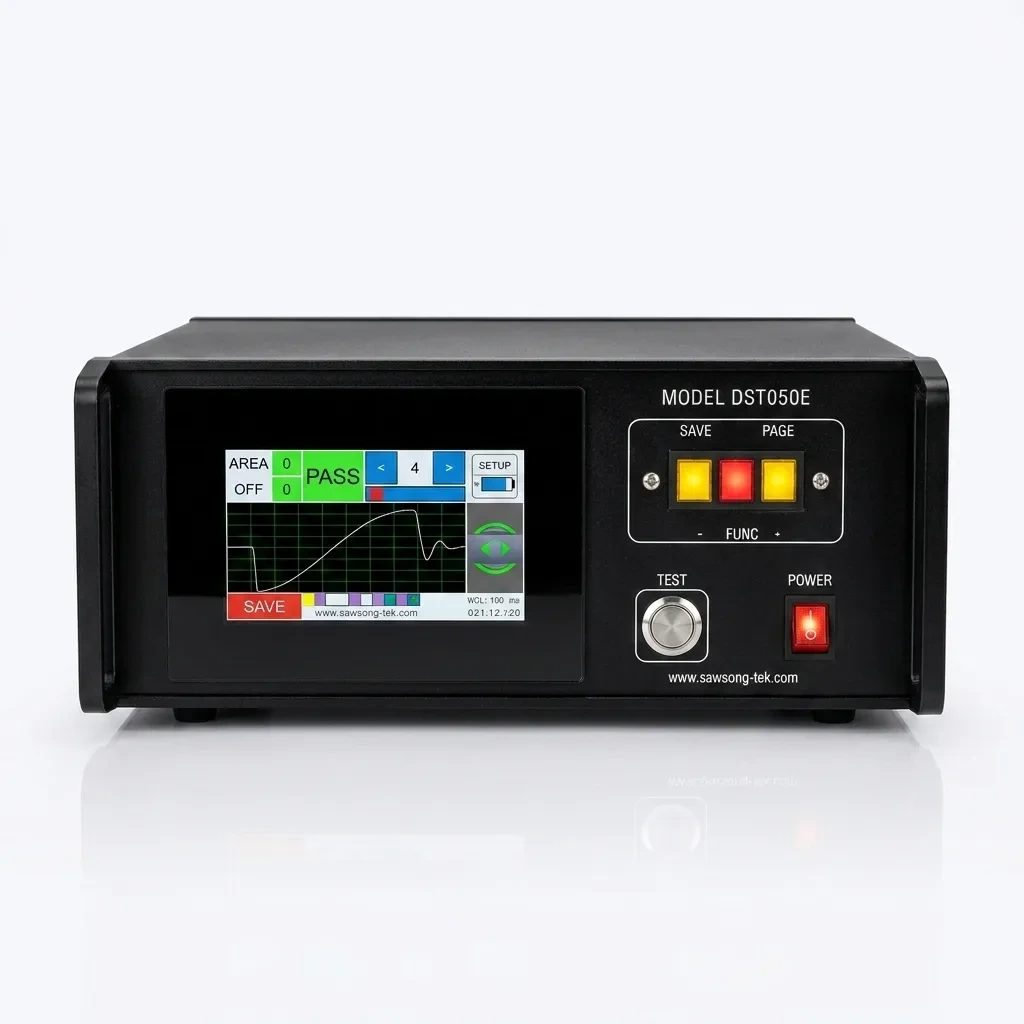

DST-050E 코일형 서지 테스터
DST-050E는 권선 코일, 모터, 트랜스, 인덕터 등 코일류 제품의 층간 절연 상태를 임펄스 파형 비교 방식으로 확인하는 코일형 서지 테스터입니다. 생산 검사, 품질 검사, 연구개발 환경에서 기준 파형과 측정 파형을 비교해 이상 여부를 판단하는 용도로 검토할 수 있습니다.
제품 개요
코일형 서지 테스터는 권선 양단에 임펄스 전압을 인가하고, 검출되는 파형을 기준 파형과 비교해 층간 단락, 절연 열화, 권선 이상 가능성을 확인하는 장비입니다.
DST-050E는 화면에서 파형과 PASS/NG 결과를 확인할 수 있는 구조로 보이며, 검사 조건 저장과 판정 기준 설정을 통해 반복 검사 환경에 적용하기 적합합니다.
주요 특징
파형 비교 검사
기준 파형과 측정 파형을 비교해 권선 상태를 확인하는 방식입니다.
PASS/NG 판정
AREA, DIFF 기준 판정 항목이 확인되어 생산 검사에 활용하기 좋습니다.
터치 디스플레이
전면 화면에서 파형, 판정 결과, 저장 상태를 직관적으로 확인할 수 있습니다.
원격 제어 검토
RS232 또는 USB 원격 제어 항목이 확인되며, 자동화 라인 적용 전 통신 사양 확인이 필요합니다.
주요 사양 및 검토 포인트
| 모델 | DST-050E |
|---|---|
| 제품군 | 코일형 서지 테스터 / 권선 서지 시험기 |
| 대상 DUT | 권선 코일, 모터, 트랜스, 인덕터, 릴레이 코일 등 |
| 판정 항목 | AREA / DIFF 기반 PASS·NG 판정 항목 |
| 인터페이스 | RS232 또는 USB 원격 제어 항목 |
| 전원 / 크기 / 중량 | AC 10~230 V |
| 크기 / 중량 | 435 × 178 × 420 mm, 약 15 kg |
적용 분야
- 모터 권선 생산 검사 및 품질 확인
- 트랜스, 인덕터, 릴레이 코일의 층간 절연 검사
- 권선 공정 변경 후 기준 파형 비교 검토
- 연구개발·품질보증 부서의 코일 불량 분석
- 생산라인 자동화 검사 장비 연동 검토
구매 전 확인 포인트
| 확인 항목 | 검토 내용 |
|---|---|
| 시험 대상 | 코일 저항, 인덕턴스, 권선 구조, 절연 요구 수준 |
| 시험 조건 | 시험 전압, 반복 횟수, 기준 파형, 판정 허용값 |
| 치구 구성 | DUT 단자 형태, 접촉 안정성, 생산라인 고정 방식 |
| 자동화 연동 | RS232/USB 명령, 데이터 저장, 바코드·PLC 연계 필요 여부 |
FAQ
DST-050E는 어떤 제품인가요?
DST-050E는 권선 코일, 모터, 트랜스, 인덕터 등 코일류 부품의 층간 절연 상태를 임펄스 파형 비교 방식으로 확인하는 코일형 서지 테스터입니다.
어떤 제품 검사에 사용할 수 있나요?
권선 코일, 모터 권선, 트랜스, 인덕터, 릴레이 코일 등 코일 구조를 가진 부품의 생산 검사와 품질 확인 용도로 검토할 수 있습니다.
판정 방식은 어떻게 구성되나요?
자료상 AREA, DIFF 기준의 PASS/NG 판정 항목이 확인됩니다. 실제 판정 조건은 시험 대상 코일과 기준 파형 설정에 따라 달라질 수 있습니다.
원격 제어가 가능한가요?
자료상 RS232 또는 USB 기반 원격 제어 항목이 확인됩니다. 자동화 검사 라인 연동 전에는 통신 명령, 소프트웨어 지원 범위, I/O 구성 확인이 필요합니다.
견적 전 확인해야 할 사항은 무엇인가요?
시험 대상의 정격 전압, 권선 구조, 기준 파형, 필요한 지그·치구, 통신 연동 여부, 검사 수량과 생산라인 적용 조건을 함께 확인하는 것이 좋습니다.
데이터시트나 기술 자료를 받을 수 있나요?
가능합니다. 적용하려는 코일 또는 모터 사양을 알려주시면 데이터시트와 함께 시험 구성 검토를 지원합니다.
기술 상담 및 견적 문의
DST-050E는 시험 대상 권선의 구조, 시험 전압, 판정 기준, 지그 구성, 자동화 연동 여부에 따라 도입 검토 항목이 달라질 수 있습니다. 적용할 코일 또는 모터 사양을 알려주시면 필요한 구성과 확인 포인트를 함께 검토해 드립니다.
