ITECH Programmable DC Power Supply

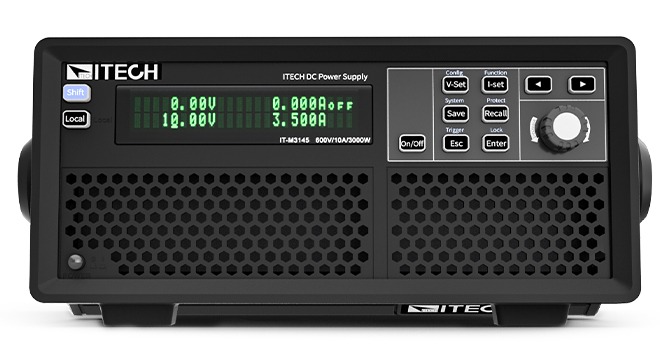

ITECH IT-M3140 프로그래머블 DC 전원공급기
2U 하프랙 크기에서 최대 3000 W 출력, 30 V~1200 V 라인업, CV/CC/CP 출력 모드를 지원하는 고밀도 프로그래머블 DC 전원공급기입니다.
1850 W / 3000 W
30 V~1200 V
최대 150 A
동적 응답 < 1 ms
30 V~1200 V
최대 150 A
동적 응답 < 1 ms
반도체 ATE, 번인 시스템, 전원 모듈, 자동차 전장, 배터리 구동 제품 시험에 적합하며 USB/LAN 기본 인터페이스와 PV3140 소프트웨어를 통해 원격 제어 및 데이터 저장을 지원합니다.
제품 개요

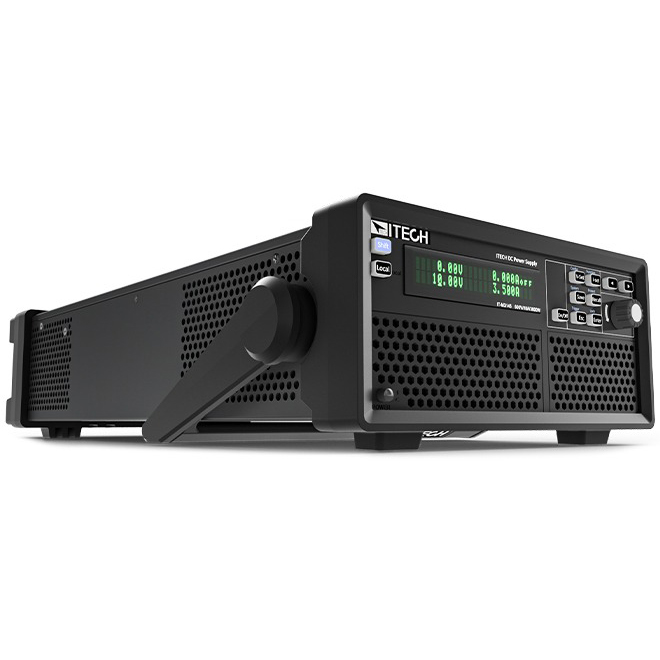

IT-M3140 시리즈는 시험, 생산, R&D 연구실, ATE 통합 환경을 고려해 설계된 DC 전원공급기입니다. 2U 하프랙 폼팩터에서 1850 W 또는 3000 W 출력 모델을 제공하며, 자동 와이드 레인지 출력으로 정격 전력 범위 내에서 더 넓은 전압·전류 조합을 사용할 수 있습니다.
출력 모드는 정전압(CV), 정전류(CC), 정전력(CP)을 지원합니다. CC/CV 우선순위 설정, LIST 프로그래밍, 9가지 보호 기능, 빠른 동적 응답 특성을 통해 장시간 시험과 자동화 시스템 구성에 유리합니다.
주요 기능
2U 하프랙 고밀도 출력
공식 라인업 기준 1850 W 및 3000 W 모델을 지원합니다.
공식 라인업 기준 1850 W 및 3000 W 모델을 지원합니다.
30 V~1200 V 라인업
저전압 대전류부터 고전압 저전류 시험까지 모델 선택이 가능합니다.
저전압 대전류부터 고전압 저전류 시험까지 모델 선택이 가능합니다.
CV / CC / CP 출력 모드
전압, 전류, 전력 조건 중심의 다양한 DUT 시험에 대응합니다.
전압, 전류, 전력 조건 중심의 다양한 DUT 시험에 대응합니다.
동적 응답 < 1 ms
외부 부하 변동 시 빠르게 안정 상태로 복귀하도록 설계되었습니다.
외부 부하 변동 시 빠르게 안정 상태로 복귀하도록 설계되었습니다.
모델 라인업 전체
공식 데이터시트의 3000 W 및 1850 W 라인업 전체를 반영했습니다.
| 출력 등급 | 모델명 | 정격 전압 | 정격 전류 | 정격 전력 |
|---|---|---|---|---|
| 3000 W | IT-M3141 | 30 V | 150 A | 3000 W |
| 3000 W | IT-M3142 | 80 V | 80 A | 3000 W |
| 3000 W | IT-M3143 | 150 V | 40 A | 3000 W |
| 3000 W | IT-M3144 | 300 V | 20 A | 3000 W |
| 3000 W | IT-M3145 | 600 V | 10 A | 3000 W |
| 3000 W | IT-M3146 | 1000 V | 6 A | 3000 W |
| 3000 W | IT-M3147 | 1200 V | 5 A | 3000 W |
| 1850 W | IT-M3131E | 30 V | 150 A | 1850 W |
| 1850 W | IT-M3132E | 80 V | 80 A | 1850 W |
| 1850 W | IT-M3133E | 150 V | 40 A | 1850 W |
| 1850 W | IT-M3134E | 300 V | 20 A | 1850 W |
| 1850 W | IT-M3135E | 600 V | 10 A | 1850 W |
| 1850 W | IT-M3136E | 1000 V | 6 A | 1850 W |
| 1850 W | IT-M3137E | 1200 V | 5 A | 1850 W |
LIST 모드 및 CC/CV 우선순위

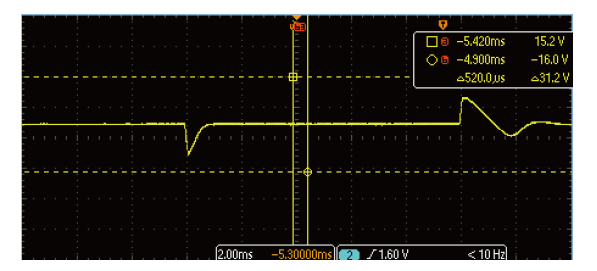

LIST 모드는 최대 100 step, step별 전압·전류, 지속 시간 0.001 s~3600 s, 상승·하강 슬로프 설정을 통해 DC 전압 교란 파형을 생성할 수 있습니다.

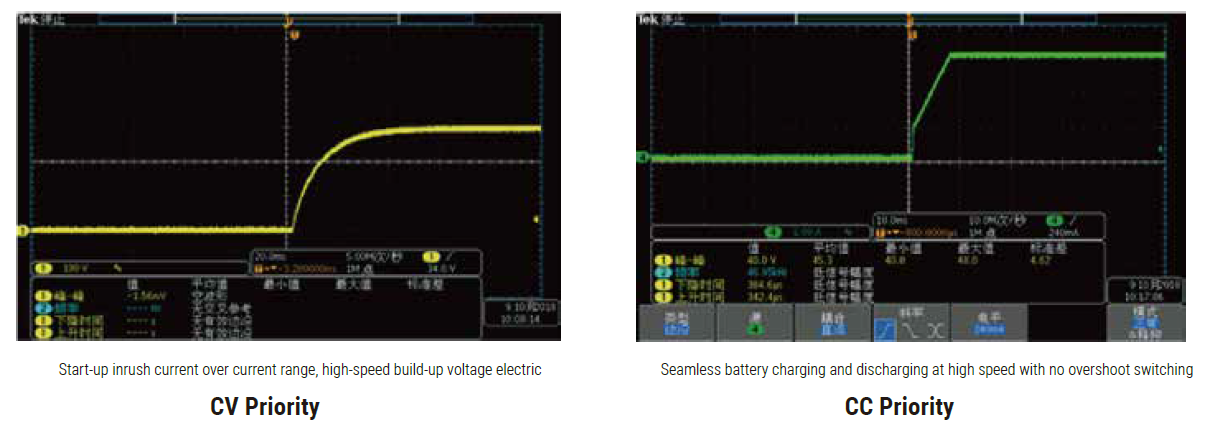

CC/CV 우선순위 및 루프 속도 설정을 통해 전류 오버슈트를 줄이거나 빠른 전압 응답이 필요한 시험 조건에 맞춰 운용할 수 있습니다.
보호 기능 및 적용 분야
IT-M3140 시리즈는 과전압/저전압, 과전류/저전류, 과전력, 과온 보호뿐 아니라 Fold back, Inhibit, Sense 역접속 보호 기능을 제공하여 DUT 보호와 시험 안정성을 높입니다.
공통 사양 요약
| 크기 | 255 W × 530 D × 109 H mm |
|---|---|
| 중량 | 8 ± 1 kg |
| AC 입력 | 220 V ±20% 정격 출력, 110 V ±10% 입력 시 1500 W로 derating |

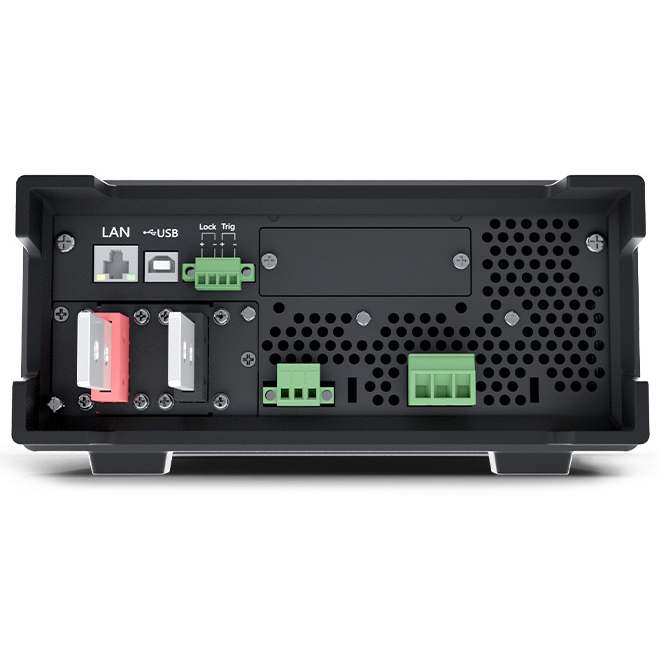

| 인터페이스 | USB/LAN 기본, RS232 & Analog 및 GPIB 옵션 |
| 소프트웨어 | ITECH PV3140 소프트웨어로 원격 제어 및 데이터 저장 지원 |
| 명령 응답 시간 | 5 ms |
| Power Factor | 0.99 |
기술 상담 및 견적 문의
적용하려는 DUT, 전압·전류 범위, 전력 등급, 부하 변동 조건, 자동화 인터페이스 구성에 따라 적합한 모델이 달라질 수 있습니다.
필요한 사양을 검토하여 모델 선정, 견적 및 시스템 구성 상담을 지원합니다.
FAQ
Q. IT-M3140은 어떤 용도에 적합한가요?
A. 반도체 ATE, 번인 시스템, 시험·인증, 전원 모듈, 자동차 전장, 배터리 구동 제품 및 R&D 연구실 시험에 적합합니다.
A. 반도체 ATE, 번인 시스템, 시험·인증, 전원 모듈, 자동차 전장, 배터리 구동 제품 및 R&D 연구실 시험에 적합합니다.
Q. 1850 W 모델과 3000 W 모델은 어떻게 선택하나요?
A. DUT에 필요한 정격 전력과 입력 전원 조건을 기준으로 선택합니다. 3000 W 모델은 220 V ±20% 조건에서 정격 출력이며, 110 V ±10% 입력에서는 1500 W로 derating됩니다.
A. DUT에 필요한 정격 전력과 입력 전원 조건을 기준으로 선택합니다. 3000 W 모델은 220 V ±20% 조건에서 정격 출력이며, 110 V ±10% 입력에서는 1500 W로 derating됩니다.
Q. 자동화 시스템에 연결할 수 있나요?
A. USB/LAN 인터페이스를 기본 제공하며, RS232 & Analog 카드와 GPIB 통신 카드를 옵션으로 선택할 수 있습니다.
A. USB/LAN 인터페이스를 기본 제공하며, RS232 & Analog 카드와 GPIB 통신 카드를 옵션으로 선택할 수 있습니다.
Q. LIST 모드는 어떤 시험에 활용하나요?
A. 순간 전압 강하, 완만한 전압 상승, 임의 DC 전압 교란 파형 등을 구성해 DC-DC 모듈, 모터 드라이버, 배터리 구동 제품의 내성 시험에 활용할 수 있습니다.
A. 순간 전압 강하, 완만한 전압 상승, 임의 DC 전압 교란 파형 등을 구성해 DC-DC 모듈, 모터 드라이버, 배터리 구동 제품의 내성 시험에 활용할 수 있습니다.
Q. 견적 요청 시 어떤 정보를 전달하면 좋나요?
A. 필요한 전압, 전류, 전력, 사용 입력 전원, 통신 인터페이스, 랙 장착 여부, DUT 종류와 시험 목적을 함께 전달하면 모델 선정이 빨라집니다.
A. 필요한 전압, 전류, 전력, 사용 입력 전원, 통신 인터페이스, 랙 장착 여부, DUT 종류와 시험 목적을 함께 전달하면 모델 선정이 빨라집니다.
