ITECH Programmable DC Power Supply
IITECH IT-N6900 프로그래머블 DC 전원공급기
60V/150V, 850W/1500W 출력 라인업과 저리플·저노이즈 특성을 갖춘 프로그래머블 DC 파워서플라이입니다.
CC/CV 우선 모드, LIST 프로그래밍, 트렌드 분석, Foldback 보호 기능을 지원하여 연구개발 및 생산 자동화 시험에 활용할 수 있습니다.
60V / 150V
850W / 1500W
1µA 전류 분해능
USB / LAN / Digital IO
850W / 1500W
1µA 전류 분해능
USB / LAN / Digital IO
제품 개요
ITECH IT-N6900 시리즈는 60V 및 150V 전압 라인업, 850W 및 1500W 출력 등급을 제공하는 프로그래머블 DC 전원공급기입니다.
저리플·저노이즈 출력, 2개 전류 범위, 최대 1µA 전류 분해능을 지원하며 DC-DC 컨버터, 반도체 레이저, 자동차 전장, 통신 전자, 모터, PV 모듈 시험 등에 사용할 수 있습니다.
SCPI 및 LabVIEW 드라이버를 지원하고 USB, LAN, Digital IO 인터페이스를 기본 제공하여 원격 제어 및 시스템 통합에도 적합합니다.
주요 특징
4.3인치 HD LCD
전압, 전류, 전력 상태와 시험 데이터를 직관적으로 확인할 수 있는 그래픽 화면을 제공합니다.
저리플·저노이즈 출력
민감한 DUT 시험에 필요한 안정적인 DC 전원을 공급할 수 있습니다.
CC/CV Priority
전압 상승 속도 또는 전류 오버슈트 억제가 중요한 시험 조건에 맞춰 CV 우선, CC 우선 모드를 선택할 수 있습니다.
Foldback 보호
CV/CC 전환 시 출력 차단 조건을 설정하여 전압·전류 오버슈트에 민감한 DUT 보호에 활용할 수 있습니다.

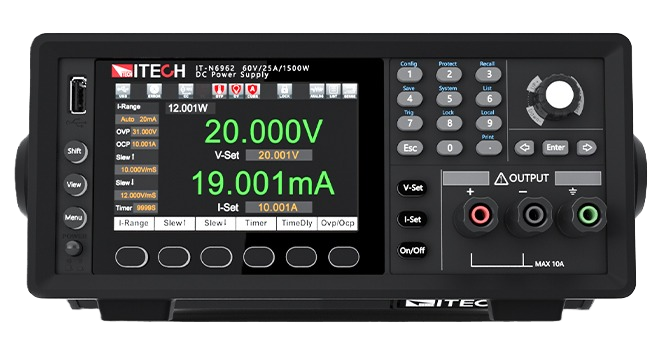

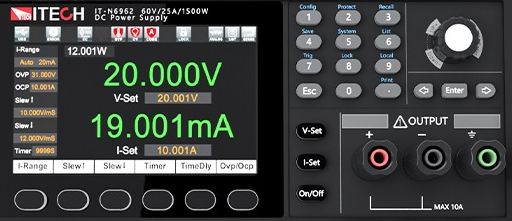

전면 패널 및 표시 기능
모델 라인업
| 모델명 | 전압 | 전류 | 전력 | 비고 |
|---|---|---|---|---|
| IT-N6952 | 60 V | 25 A | 850 W | 기본 라인업 |
| IT-N6962 | 60 V | 25 A | 1500 W | 110 Vac 입력 시 출력 850 W |
| IT-N6953 | 150 V | 10 A | 850 W | 기본 라인업 |
| IT-N6963 | 150 V | 10 A | 1500 W | 110 Vac 입력 시 출력 850 W |
| IT-E177 | RS232 & Analog | – | – | 옵션 인터페이스 |
| IT-E176 | GPIB | – | – | 옵션 인터페이스 |
적용 분야
IT-N6900은 자동차 전장, 소비자 전자, 모터, 생산라인, 반도체, 배터리, 통신 전자, PV 모듈 등 다양한 DC 전원 시험 환경에 적용할 수 있습니다.

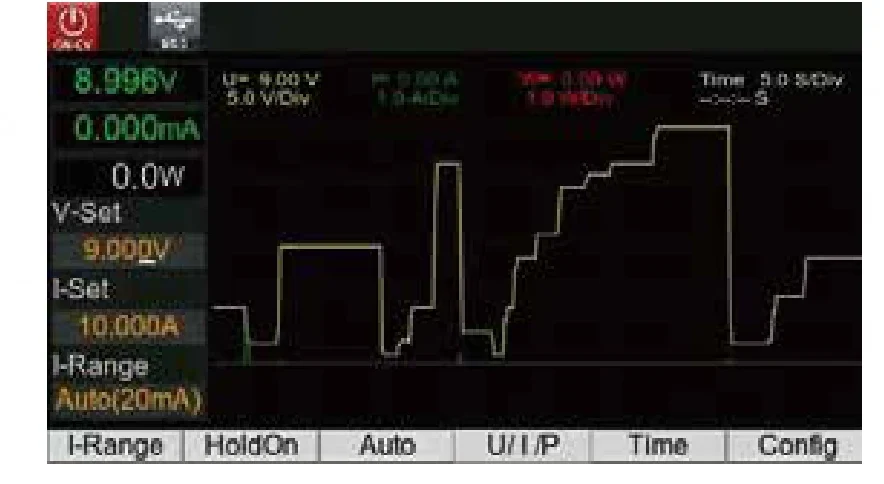

데이터 로깅 및 트렌드 분석
트렌드 분석 기능을 통해 전압, 전류, 전력 변화를 장시간 모니터링할 수 있습니다. 시험 데이터는 U 디스크에 저장할 수 있으며, 기록 간격 설정이 가능하여 생산라인 장기 에이징 시험이나 연구소 장시간 시험에 적합합니다.
LIST 프로그래밍
LIST 프로그래밍 기능은 최대 100스텝 시퀀스 출력을 지원하며, 총 10개의 시퀀스 파일을 편집할 수 있습니다. 전압, 전류, 시간, 반복 조건을 설정하여 DUT 조건 변화 시험을 구성할 수 있습니다.

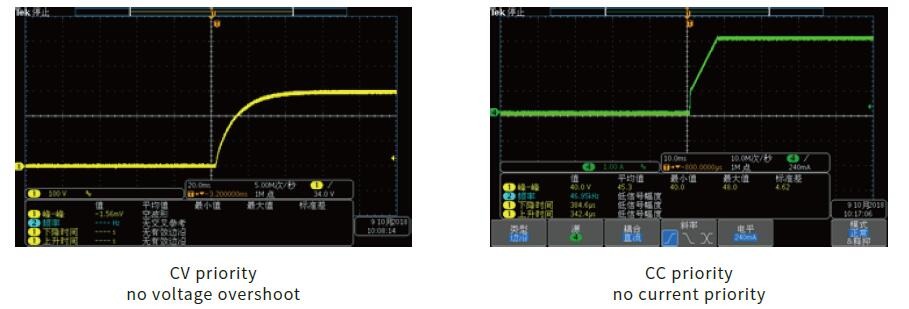

CC/CV Priority 및 Foldback 보호
CV 우선 모드는 빠른 전압 상승이 필요한 시험에 적합하며, CC 우선 모드는 출력 전류 오버슈트를 억제해야 하는 시험에 적합합니다.
Foldback 보호 기능은 전원공급기의 CV/CC 상태 전환 시 출력을 차단하도록 설정할 수 있어 전압·전류 오버슈트에 민감한 DUT 보호에 활용할 수 있습니다.

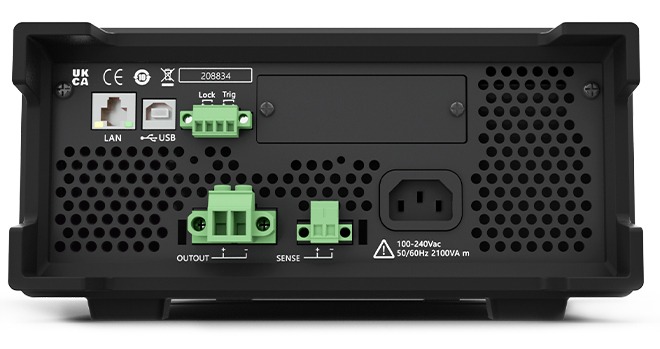

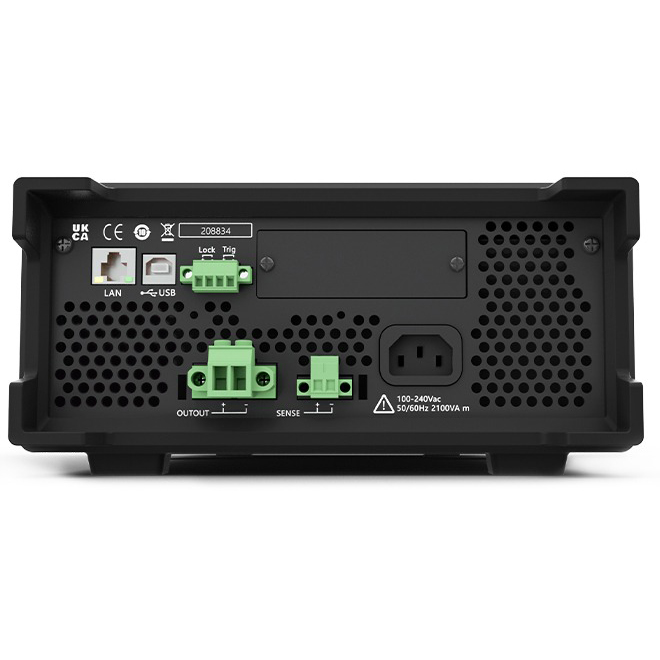

자동화 인터페이스
기본 인터페이스는 USB, LAN, Digital IO이며, 옵션으로 GPIB, RS232, Analog IO를 구성할 수 있습니다.
SCPI 명령과 LabVIEW 드라이버를 지원하므로 ATE 시스템, 생산검사 장비, 원격 제어 환경에 통합하기 쉽습니다.
주요 공통 사양
| AC 입력 | 100 V ~ 240 V, 50/60 Hz |
|---|---|
| 효율 | 75% Typical |
| Sense | ≤ 2.5 V, 각 리드 기준 |
| Programming Response | 5 ms |
| Power Factor | 0.98 |
| 보호 기능 | OVP / UVP / OCP / UCP / OTP / OPP / Foldback |
| 동작 온도 | 0 ℃ ~ 40 ℃ |
| 크기 | 255 mm(W) × 108.2 mm(H) × 529.5 mm(D) |
| 무게 | 7.6 kg |
FAQ
Q. IT-N6900은 어떤 시험에 적합한가요?
DC-DC 컨버터, 반도체 레이저, 자동차 전장, 통신 전자, 모터, PV 모듈, 배터리 관련 DC 전원 시험에 활용할 수 있습니다.
Q. 모델 선택 시 어떤 사양을 확인해야 하나요?
필요 전압, 전류, 전력 등급을 우선 확인해야 합니다. IT-N6900은 60V/25A와 150V/10A 라인업, 850W 및 1500W 전력 등급으로 구성됩니다.
Q. 자동화 시스템에 연결할 수 있나요?
USB, LAN, Digital IO를 기본 제공하며, 옵션으로 GPIB, RS232, Analog IO를 구성할 수 있습니다. SCPI 및 LabVIEW 드라이버도 지원합니다.
Q. 전압 또는 전류 오버슈트가 민감한 DUT 시험에 사용할 수 있나요?
CC/CV Priority 기능과 Foldback 보호 기능을 지원하여 전압 상승 속도 또는 전류 오버슈트 억제가 필요한 시험 조건에 대응할 수 있습니다.
기술 상담 및 견적 문의
적용하려는 DUT, 전압·전류 범위, 전력 등급, 오버슈트 허용 조건, 자동화 인터페이스 구성에 따라 적합한 모델이 달라질 수 있습니다.
필요한 사양을 검토하여 모델 선정, 견적 및 시스템 구성 상담을 지원합니다.
“`
