Regenerative DC Electronic Load
아이텍 ITECH IT-M3800 회생형 DC 전자부하
아이텍 ITECH IT-M3800은 1U 6 kW, 2U 12 kW급 고밀도 설계를 적용한 회생형 DC 전자부하 시리즈입니다.
10~1500 V 전압 범위와 최대 720 A 전류 라인업을 제공해 배터리 방전, PV·ESS, 통신 전원, 데이터센터 전원 시험에 활용할 수 있습니다.
흡수 전력을 열로 소모하지 않고 회생시키는 구조이므로 장시간 부하 시험에서 전력비와 냉각 부담을 함께 검토하는 고객에게 적합합니다.
제품 개요
IT-M3800 시리즈는 DC 전원장치나 배터리, 전력변환장치의 부하 조건을 시뮬레이션하기 위한 회생형 DC 전자부하입니다. 일반 소비형 부하 대비 흡수 전력을 회생하는 구조로, 대전력·장시간 시험에서 발열과 전력 손실을 줄이는 방향으로 시스템을 구성할 수 있습니다.
CC, CV, CW, CR 및 복합 모드 운전, 배터리 방전 모드, 단락 시뮬레이션, 시퀀스 기능, 슬루레이트 설정, 원격 센싱, 통신 제어를 지원하므로 연구개발과 생산검사 자동화 환경 모두에서 검토할 수 있습니다.
주요 특징
고밀도 설계
1U 최대 6 kW, 2U 최대 12 kW 구성으로 랙 공간 효율을 높일 수 있습니다.
1U 최대 6 kW, 2U 최대 12 kW 구성으로 랙 공간 효율을 높일 수 있습니다.
회생형 부하
흡수 전력을 회생시켜 전력비와 냉각 부담을 줄이는 시험 시스템 구성이 가능합니다.
흡수 전력을 회생시켜 전력비와 냉각 부담을 줄이는 시험 시스템 구성이 가능합니다.
폭넓은 라인업
10 V부터 1500 V까지 다양한 전압·전류·전력 모델을 선택할 수 있습니다.
10 V부터 1500 V까지 다양한 전압·전류·전력 모델을 선택할 수 있습니다.
자동화 대응
USB, LAN, CAN, 디지털 I/O 및 옵션 GPIB/RS232·아날로그 제어 구성을 검토할 수 있습니다.
USB, LAN, CAN, 디지털 I/O 및 옵션 GPIB/RS232·아날로그 제어 구성을 검토할 수 있습니다.
모델 라인업
공식 라인업 기준으로 전압·전류·전력 조건에 따라 모델을 선택합니다. 실제 도입 시에는 AC 입력 조건과 병렬 운전 조건까지 함께 확인해야 합니다.
| 모델명 | 입력 전압 | 입력 전류 | 정격 전력 | 선택 기준 |
|---|---|---|---|---|
| IT-M3801-10-120 | 0~10 V | 3~120 A | 1.2 kW | 저전압·대전류 1.2 kW급 |
| IT-M3802-10-240 | 0~10 V | 4~240 A | 2.4 kW | 저전압·대전류 2.4 kW급 |
| IT-M3803-10-360 | 0~10 V | 6~360 A | 3.6 kW | 저전압·대전류 3.6 kW급 |
| IT-M3807-10-720 | 0~10 V | 12~720 A | 7.2 kW | 저전압·대전류 고전류 모델 |
| IT-M3802-32-80 | 0~32 V | 0~80 A | 2 kW | 32 V 2 kW급 |
| IT-M3804-32-160 | 0~32 V | 0~160 A | 4 kW | 32 V 4 kW급 |
| IT-M3806-32-240 | 0~32 V | 0~240 A | 6 kW | 32 V 6 kW급 |
| IT-M3812-32-480 | 0~32 V | 0~480 A | 12 kW | 32 V 12 kW급 |
| IT-M3802-80-40 | 0~80 V | 0~40 A | 2 kW | 80 V 2 kW급 |
| IT-M3804-80-80 | 0~80 V | 0~80 A | 4 kW | 80 V 4 kW급 |
| IT-M3806-80-120 | 0~80 V | 0~120 A | 6 kW | 80 V 6 kW급 |
| IT-M3812-80-240 | 0~80 V | 0~240 A | 12 kW | 80 V 12 kW급 |
| IT-M3802-300-20 | 0~300 V | 0~20 A | 2 kW | 300 V 2 kW급 |
| IT-M3804-300-40 | 0~300 V | 0~40 A | 4 kW | 300 V 4 kW급 |
| IT-M3806-300-60 | 0~300 V | 0~60 A | 6 kW | 300 V 6 kW급 |
| IT-M3812-300-120 | 0~300 V | 0~120 A | 12 kW | 300 V 12 kW급 |
| IT-M3802-500-12 | 0~500 V | 0~12 A | 2 kW | 500 V 2 kW급 |
| IT-M3804-500-24 | 0~500 V | 0~24 A | 4 kW | 500 V 4 kW급 |
| IT-M3806-500-36 | 0~500 V | 0~36 A | 6 kW | 500 V 6 kW급 |
| IT-M3812-500-72 | 0~500 V | 0~72 A | 12 kW | 500 V 12 kW급 |
| IT-M3802-800-8 | 0~800 V | 0~8 A | 2 kW | 800 V 2 kW급 |
| IT-M3804-800-16 | 0~800 V | 0~16 A | 4 kW | 800 V 4 kW급 |
| IT-M3806-800-24 | 0~800 V | 0~24 A | 6 kW | 800 V 6 kW급 |
| IT-M3812-800-48 | 0~800 V | 0~48 A | 12 kW | 800 V 12 kW급 |
| IT-M3806-1500-12 | 0~1500 V | 0~12 A | 6 kW | 1500 V 고전압 모델 |
주요 사양 및 구성 검토 포인트
| 제품군 | 회생형 DC 전자부하 |
| 전압 범위 | 10~1500 V 라인업 |
| 전류 범위 | 최대 720 A 라인업 |
| 전력 범위 | 1.2~12 kW급 모델 |
| 운전 모드 | CC, CV, CW, CR 및 복합 모드 |
| 기능 | 배터리 방전, 단락 시뮬레이션, 시퀀스, 슬루레이트 설정, 원격 센싱 |
| 통신 | USB, LAN, CAN, 디지털 I/O 기본 검토 / GPIB, RS232·외부 아날로그 제어 옵션 확인 |
| 확장 | 마스터/슬레이브 병렬 운전 구성 검토 가능 |
기능 설명 이미지

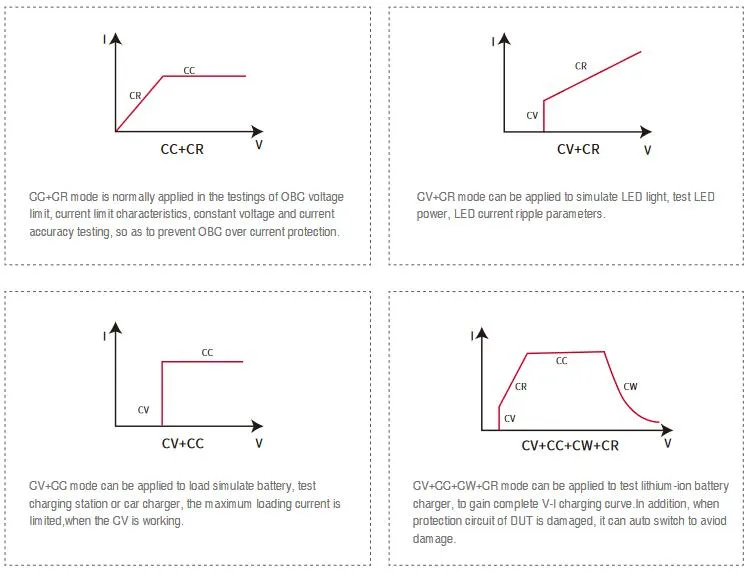

다양한 부하 모드
기본 CC/CV/CW/CR 및 복합 모드를 활용해 DUT 조건에 맞춘 부하 패턴을 구성합니다.

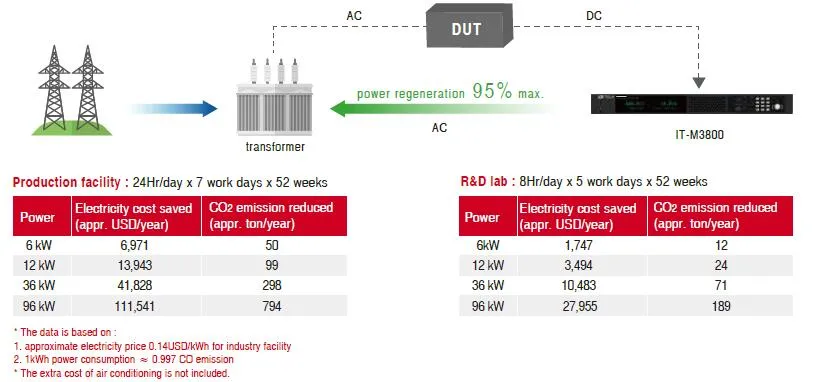

전력 회생 구성
부하 전력을 열로 소비하는 방식이 아니라 회생하는 구조로 장시간 시험 운용 부담을 줄입니다.
적용 분야
- 배터리 팩 및 배터리 모듈 방전 시험
- PV 인버터, ESS, DC/DC 컨버터 부하 시험
- 5G 통신 전원 및 데이터센터 전원 모듈 평가
- 산업용 전원장치 생산검사 및 에이징 시험
- 자동화 시험 시스템의 프로그래머블 DC 부하 구성
구매 전 확인 포인트
- DUT의 최대 전압, 최대 전류, 연속 부하 전력과 피크 조건을 확인합니다.
- 회생 전력을 처리할 AC 입력 전원 조건과 현장 전기 설비 조건을 확인합니다.
- 병렬 확장이 필요한 경우 마스터/슬레이브 구성, 광통신 키트, 랙 구성을 함께 검토합니다.
- 자동화가 필요한 경우 USB, LAN, CAN, GPIB, RS232, 외부 아날로그 제어 조건을 확인합니다.
- 납품 서류, 교정, 설치 환경, 케이블 및 보호 장치 필요 여부를 사전에 확인합니다.
관련 제품 또는 비교 제품
더 큰 전력 범위의 회생형 DC 전자부하가 필요하면 ITECH IT8000 시리즈를, 소형 회생형 DC 전자부하가 필요하면 IT-M3300 시리즈를 함께 검토할 수 있습니다. 양방향 DC 전원공급기와 전자부하 기능을 함께 구성해야 하는 경우에는 IT-M3900C, IT6000C, IT-M3600 등 양방향 전원 계열과 비교 검토하는 것이 좋습니다.
FAQ
Q. IT-M3800은 어떤 용도에 적합한가요?
배터리 방전 시험, PV·ESS 전력변환장치 시험, DC 전원공급기 부하 시험, 5G 통신 및 데이터센터 전원 시험, 산업용 전원 모듈 에이징 시험에 적합합니다.
Q. 일반 DC 전자부하와 차이점은 무엇인가요?
일반 소비형 전자부하는 부하 전력을 열로 소모하지만, IT-M3800은 흡수한 DC 전력을 AC 전원 측으로 회생시켜 전력 손실과 냉각 부담을 줄이는 방향으로 설계된 회생형 전자부하입니다.
Q. 모델은 어떻게 선택해야 하나요?
DUT의 최대 전압, 최대 전류, 연속 부하 전력, 피크 조건, AC 입력 전원 조건을 기준으로 10 V, 32 V, 80 V, 300 V, 500 V, 800 V, 1500 V 라인업 중에서 선택해야 합니다.
Q. 병렬 확장이 가능한가요?
마스터/슬레이브 병렬 운전 기능을 지원합니다. 다만 병렬 대수와 시스템 구성은 모델, 입력 전원, 보호 조건에 따라 달라질 수 있으므로 사전 검토가 필요합니다.
Q. 통신 인터페이스는 무엇을 확인해야 하나요?
USB, LAN, CAN, 디지털 I/O는 기본 인터페이스로 검토할 수 있으며, GPIB 또는 RS232/외부 아날로그 제어는 옵션 구성 여부를 확인해야 합니다.
Q. 데이터시트와 견적을 받을 수 있나요?
가능합니다. 필요한 모델명, 시험 전압·전류·전력, 사용 전원 환경, 자동화 연동 여부를 알려주시면 데이터시트 기준으로 구성과 견적을 검토해 드립니다.
Q. 교정 성적서 또는 납품 서류 준비가 가능한가요?
기업, 연구소, 학교, 시험기관 납품 시 필요한 교정 성적서, 거래명세서, 견적서 등 서류는 구매 조건에 따라 별도 확인 후 안내할 수 있습니다.
기술 상담 및 견적 문의
아이텍 ITECH IT-M3800은 회생형 DC 전자부하로, 단순 전력 용량뿐 아니라 DUT의 전압·전류 범위, 연속 부하 조건, 회생 전력 운용 환경, 병렬 확장 여부, 통신 인터페이스까지 함께 검토해야 하는 장비입니다.
시험 조건과 설치 환경을 알려주시면 적합 모델, 랙 구성, 옵션 및 견적 방향을 확인해 드립니다.
