DC Electronic Load · High Power Test
아이텍 ITECH IT8400 고성능 DC 전자부하
아이텍 ITECH IT8400은 600 V/1200 V 전압 라인업과 6~54 kW 단품 모델을 제공하는 고성능 DC 전자부하입니다.
마스터-슬레이브 병렬 구성을 통해 최대 600 kW급 고전력 부하 시스템을 검토할 수 있으며, 배터리 방전·연료전지·EV 충전기·DC-DC·태양광 PV 시험에 적합합니다.
도입 전에는 DUT의 최대 전압·전류·연속 전력·피크 전력·동적 부하 조건과 자동화 인터페이스를 함께 확인하는 것이 중요합니다.
제품 개요

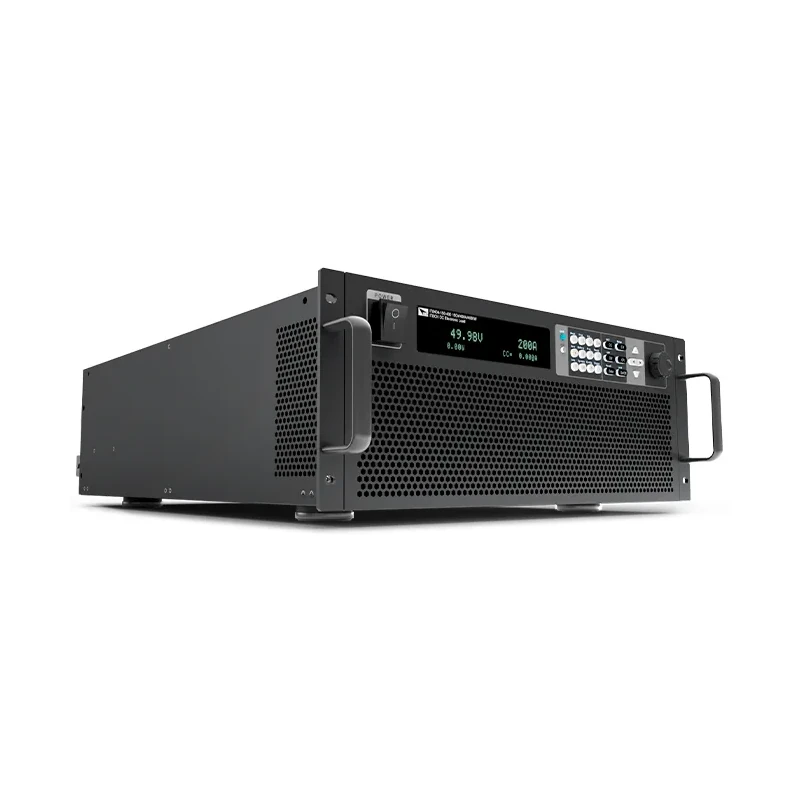

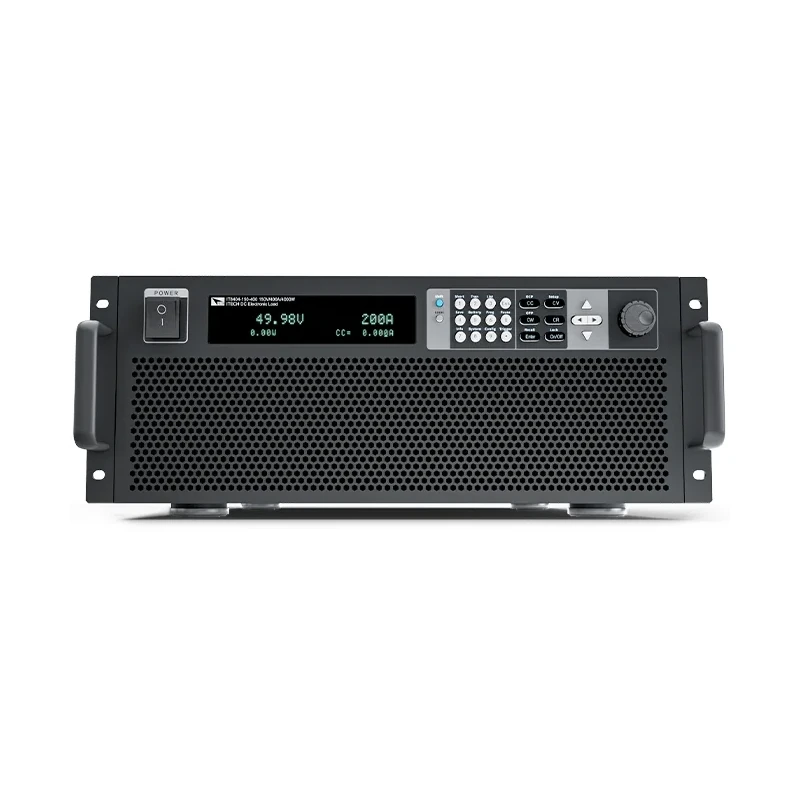

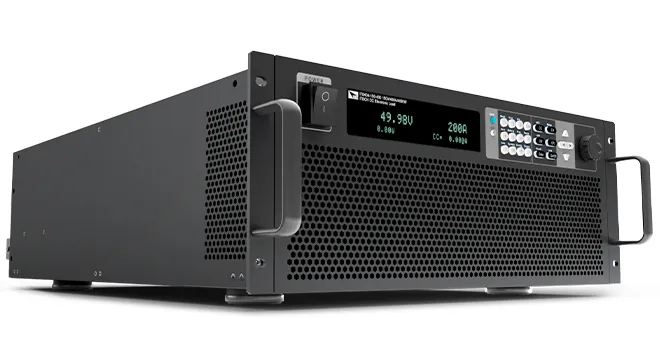

IT8400 시리즈는 고전력 DC 부하 시험을 위한 아이텍 ITECH의 고성능 전자로드입니다. 600 V와 1200 V 두 전압 레벨을 기준으로 6 kW부터 54 kW까지 단품 모델을 선택할 수 있으며, 병렬 구성을 통해 대전력 시험 시스템으로 확장할 수 있습니다.
CC, CV, CR, CP 및 조합 모드, List, OCP/OPP, 자동 테스트, 배터리 방전 기능을 지원하므로 연구개발, 품질검사, 생산검사, 인증 전 사전 검증 환경에 활용할 수 있습니다.
주요 특징
최대 1200 V 입력600 V와 1200 V 두 전압 라인업으로 고전류·고전압 DUT 조건에 맞춰 선택할 수 있습니다.
최대 600 kW 병렬 확장마스터-슬레이브 병렬 구성으로 고전력 시스템 시험까지 확장 검토가 가능합니다.
25 kHz 동적 모드부하 전류의 상승·하강 조건을 조정해 전원장치의 과도 응답과 배터리 동적 방전 조건을 확인할 수 있습니다.
8가지 동작 모드CC, CV, CR, CP 및 조합 모드를 지원해 다양한 부하 프로파일을 구성할 수 있습니다.

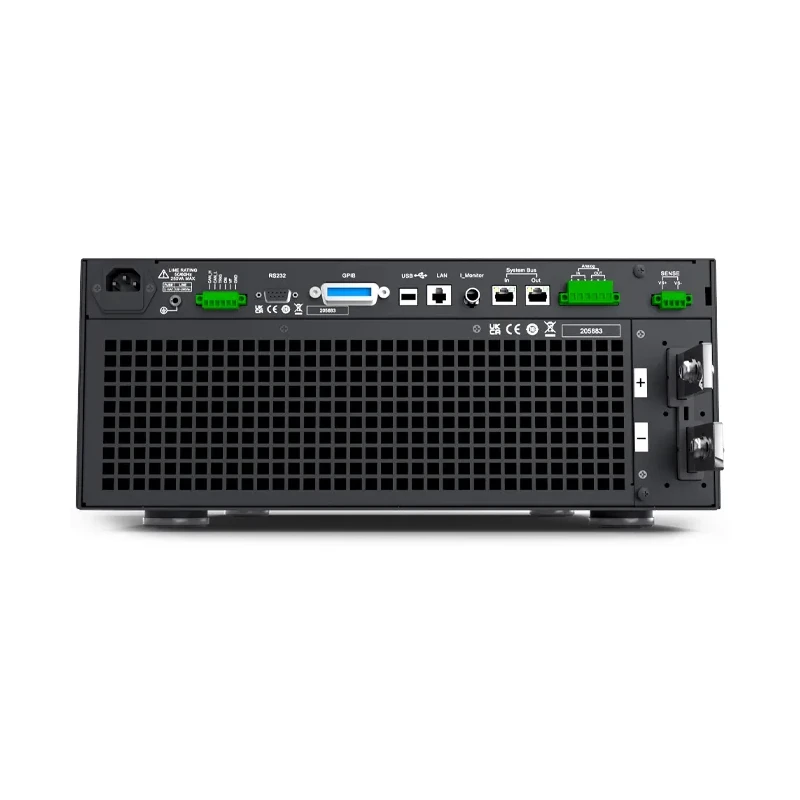

자동화 인터페이스LAN, USB, RS232, CAN, 아날로그 I/O를 기본 지원하고 GPIB 옵션을 검토할 수 있습니다.
보호 기능OVP, UVP, OCP, OPP, OTP, 역접속 알람 등 고전력 시험 환경에 필요한 보호 기능을 제공합니다.
모델 라인업
IT8400은 600 V 고전류 라인업과 1200 V 고전압 라인업으로 구분됩니다. 아래 표는 모델명 기준의 대표 선택 정보를 정리한 것입니다.
| 모델명 | 입력 전압 | 입력 전류 | 입력 전력 | 높이 | 선택 기준 |
|---|---|---|---|---|---|
| IT8406-600-150 | 600 V | 150 A | 6 kW | 4U | 600 V 입력, 고전류 부하 시험용 |
| IT8406-1200-75 | 1200 V | 75 A | 6 kW | 4U | 1200 V 입력, 고전압 부하 시험용 |
| IT8412-600-300 | 600 V | 300 A | 12 kW | 8U | 600 V 입력, 고전류 부하 시험용 |
| IT8412-1200-150 | 1200 V | 150 A | 12 kW | 8U | 1200 V 입력, 고전압 부하 시험용 |
| IT8418-600-450 | 600 V | 450 A | 18 kW | 15U | 600 V 입력, 고전류 부하 시험용 |
| IT8418-1200-225 | 1200 V | 225 A | 18 kW | 15U | 1200 V 입력, 고전압 부하 시험용 |
| IT8424-600-600 | 600 V | 600 A | 24 kW | 27U | 600 V 입력, 고전류 부하 시험용 |
| IT8424-1200-300 | 1200 V | 300 A | 24 kW | 27U | 1200 V 입력, 고전압 부하 시험용 |
| IT8430-600-750 | 600 V | 750 A | 30 kW | 27U | 600 V 입력, 고전류 부하 시험용 |
| IT8430-1200-375 | 1200 V | 375 A | 30 kW | 27U | 1200 V 입력, 고전압 부하 시험용 |
| IT8436-600-900 | 600 V | 900 A | 36 kW | 27U | 600 V 입력, 고전류 부하 시험용 |
| IT8436-1200-450 | 1200 V | 450 A | 36 kW | 27U | 1200 V 입력, 고전압 부하 시험용 |
| IT8442-600-1050 | 600 V | 1050 A | 42 kW | 37U | 600 V 입력, 고전류 부하 시험용 |
| IT8442-1200-525 | 1200 V | 525 A | 42 kW | 37U | 1200 V 입력, 고전압 부하 시험용 |
| IT8448-600-1200 | 600 V | 1200 A | 48 kW | 37U | 600 V 입력, 고전류 부하 시험용 |
| IT8448-1200-600 | 1200 V | 600 A | 48 kW | 37U | 1200 V 입력, 고전압 부하 시험용 |
| IT8454-600-1350 | 600 V | 1350 A | 54 kW | 37U | 600 V 입력, 고전류 부하 시험용 |
| IT8454-1200-675 | 1200 V | 675 A | 54 kW | 37U | 1200 V 입력, 고전압 부하 시험용 |
주요 사양 및 구성 검토 포인트
| 전압 라인업 | 600 V / 1200 V |
|---|---|
| 단품 전력 | 6 kW ~ 54 kW |
| 병렬 확장 | 마스터-슬레이브 병렬 구성으로 최대 600 kW급 시스템 검토 가능 |
| 동작 모드 | CC, CV, CR, CP, CC+CV, CV+CR, CR+CC, CP+CC |
| 동적 시험 | 25 kHz 동적 모드, 전류 상승/하강 시간 조정 가능 |
| 인터페이스 | LAN, USB, RS232, CAN, Analog I/O 기본 / GPIB 옵션 검토 |
| 자동화 | SCPI 프로토콜, LabVIEW 드라이버 기반 시스템 연동 검토 가능 |
적용 분야
자동차 전장·EV 부품
DC 충전기, OBC, DC-DC 컨버터, 모터, 퓨즈, 릴레이, MCU, 전력전자 장치의 부하 조건 검토
에너지 저장 장치
배터리, 연료전지, 슈퍼커패시터 방전 및 동적 부하 시험
태양광·전력반도체
PV 모듈, 파워 옵티마이저, UPS, 전력반도체 소자의 고전력 DC 부하 시험
구매 전 확인 포인트
- DUT의 최대 전압이 600 V 라인업으로 충분한지, 1200 V 라인업이 필요한지 확인합니다.
- 연속 부하 전력과 피크 부하 전력을 구분해 단품 또는 병렬 구성을 검토합니다.
- 배터리 방전·연료전지·EV 충전기·PV 시험 등 시험 목적별 동작 모드와 보호 조건을 확인합니다.
- 자동화가 필요하면 LAN, USB, RS232, CAN, Analog I/O, GPIB 옵션과 제어 소프트웨어 환경을 함께 검토합니다.
- 고전력 장비 특성상 입력 전원, 설치 공간, 냉각, 안전 배선, 접지 조건을 사전에 확인해야 합니다.
FAQ
IT8400은 어떤 용도에 적합한가요?
IT8400은 배터리 방전, 연료전지, DC 충전기, OBC, DC-DC 컨버터, 모터, 태양광 PV, 전력반도체와 같은 고전력 DC 부하 시험에 적합한 고성능 DC 전자부하입니다.
600 V 모델과 1200 V 모델은 어떻게 선택하나요?
시험 대상의 최대 DC 전압을 기준으로 선택합니다. 고전류 중심이면 600 V 라인업, 고전압 DUT나 EV·PV 관련 시험이면 1200 V 라인업을 우선 검토합니다.
최대 몇 kW까지 구성할 수 있나요?
단품 모델은 6 kW부터 54 kW까지 제공되며, 마스터-슬레이브 병렬 구성을 통해 최대 600 kW급 시스템 구성이 가능합니다.
자동화 시스템과 연동할 수 있나요?
LAN, USB, RS232, CAN, 아날로그 인터페이스를 기본 지원하며 GPIB는 옵션으로 검토할 수 있습니다. SCPI 및 LabVIEW 기반 자동화 구성도 함께 검토할 수 있습니다.
배터리 방전 시험에 사용할 수 있나요?
배터리 방전 기능을 지원하므로 배터리, 슈퍼커패시터 등 에너지 저장 장치의 방전 시험 구성에 활용할 수 있습니다.
견적 전에 어떤 정보를 준비해야 하나요?
DUT의 최대 전압, 최대 전류, 연속 전력, 피크 전력, 병렬 확장 필요 여부, 동적 부하 조건, 자동화 인터페이스, 설치 환경을 알려주시면 적합 모델을 검토하기 쉽습니다.
데이터시트와 기술 상담을 받을 수 있나요?
가능합니다. 필요한 모델 용량과 시험 조건을 알려주시면 데이터시트 기준으로 사양, 구성, 옵션, 납기와 견적 방향을 안내해 드립니다.
기술 상담 및 견적 문의
IT8400은 DUT 조건, 피크 전력, 병렬 구성, 인터페이스와 설치 환경을 함께 검토해야 하는 고전력 DC 전자부하입니다. 시험 대상의 정격 전압·전류·전력, 운용 모드, 자동화 요구 조건을 알려주시면 적합 모델과 구성 방향을 검토해 드립니다.
