PROGRAMMABLE AC POWER SUPPLY

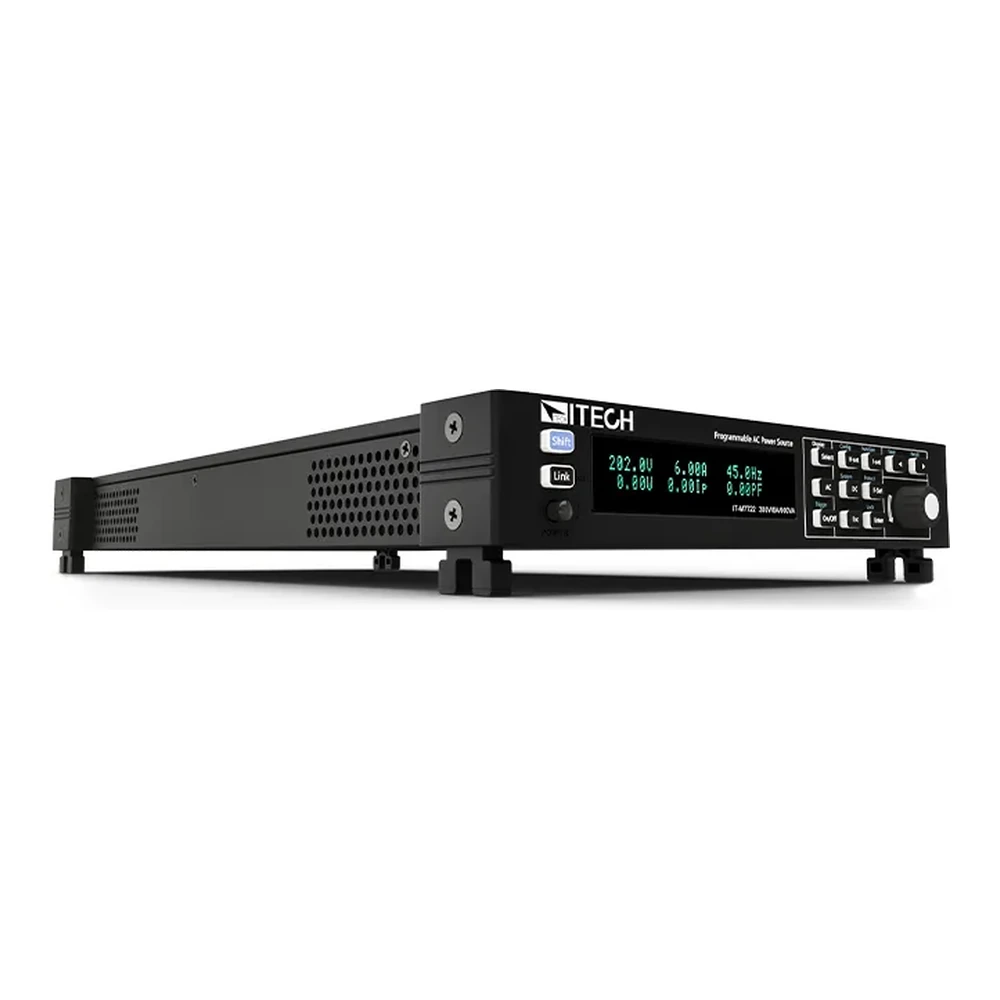

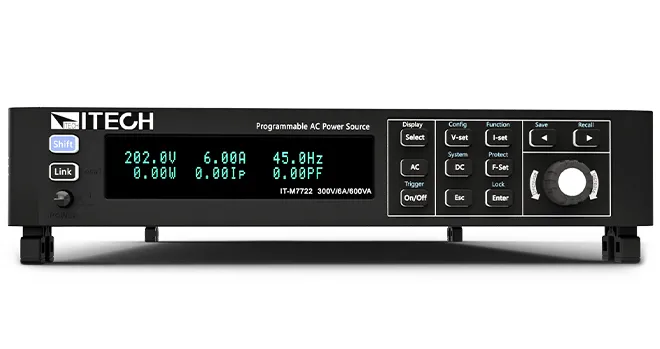

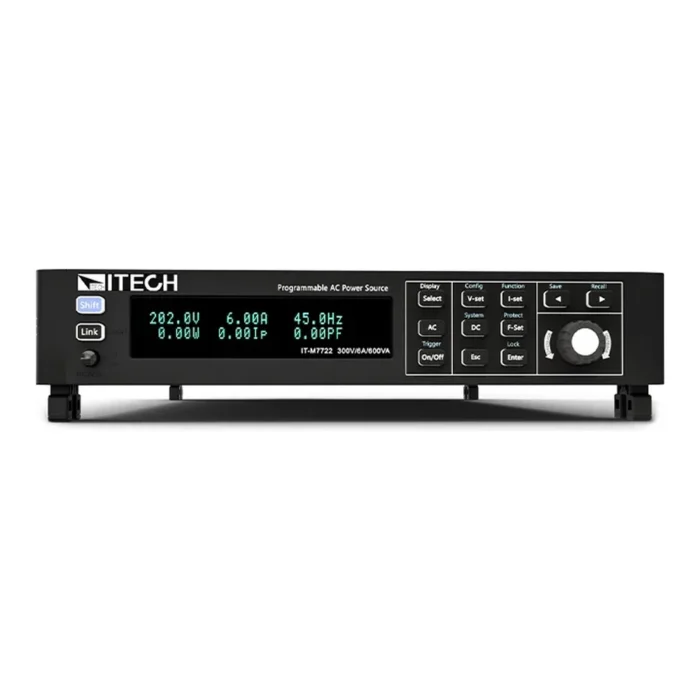

아이텍 ITECH IT-M7700 고성능 프로그래머블 AC 전원공급기
아이텍 ITECH IT-M7700은 AC, DC, AC+DC 출력 모드를 지원하는 고성능 프로그래머블 AC 전원공급기입니다.
파형 데이터베이스, 임의파형, 고조파, Surge/Trap 기능을 통해 실제 전원 변동 조건을 재현할 수 있습니다.
300 VA부터 3 kVA급까지 시험 조건에 맞춰 모델을 선택할 수 있어 연구개발, 품질검사, ATE 시스템 구성에 적합합니다.
제품 개요
IT-M7700 시리즈는 컴팩트한 랙 폼팩터에 AC 전원 시뮬레이션, DC 출력, AC+DC 오프셋 조건, 내장 파워미터, 파형 생성 기능을 결합한 프로그래머블 AC 전원공급기입니다. 전원 입력 환경이 제품 성능과 안정성에 미치는 영향을 검토해야 하는 전자제품, 전원장치, 항공전자, 통신, 생산검사 분야에서 사용할 수 있습니다.
주요 특징
AC/DC/AC+DC 출력 모드
순수 AC 출력뿐 아니라 DC 및 AC+DC 출력으로 DC 오프셋 조건을 포함한 전원 입력 조건을 구성할 수 있습니다.
파형 데이터베이스 및 임의파형
사각파, 삼각파, 톱니파와 30종 고조파 왜곡 파형을 활용해 실제 전원 품질 변동 조건을 재현할 수 있습니다.
List·Surge·Trap 시뮬레이션
순간 정전, 전압 변동, Surge/Trap 조건 등 실제 사용 환경과 유사한 전원 조건 시험에 활용할 수 있습니다.
컴팩트 시스템 구성
1/2 Rack 또는 1U/2U급 폼팩터로 벤치 시험과 ATE 시스템 구축 시 공간 효율을 높일 수 있습니다.
모델 라인업
| 모델명 | 출력 전압 | 출력 전류 | 출력 용량 | 폼팩터 | 선택 기준 |
|---|---|---|---|---|---|
| IT-M7721 | 300 V | 3 A | 300 VA | 1U 1/2 rack | 기본 300 VA 모델 |
| IT-M7721D | 300 V | 3 A | 300 VA | 2U 1/2 rack | D형, 세부 차이는 공식 데이터시트 확인 필요 |
| IT-M7721L | 300 V | 3 A | 300 VA | 1U 1/2 rack | 간소화 L형, 일부 고급 기능 미지원 |
| IT-M7722 | 300 V | 6 A | 600 VA | 1U 1/2 rack | 600 VA 기본 모델 |
| IT-M7722D | 300 V | 6 A | 600 VA | 2U 1/2 rack | D형, 세부 차이는 공식 데이터시트 확인 필요 |
| IT-M7722E | 300 V | 7.5 A | 750 VA | 2U 1/2 rack | 750 VA 확장 전류 모델 |
| IT-M7722L | 300 V | 6 A | 600 VA | 1U 1/2 rack | 간소화 L형, 일부 고급 기능 미지원 |
| IT-M7723 | 300 V / 600 V | 12 A / 6 A | 1.2 kVA | 1U | 고전압 범위 선택형 |
| IT-M7723E | 300 V | 15 A | 1.5 kVA | 2U 1/2 rack | 1.5 kVA 모델 |
| IT-M7724 | 300 V / 600 V | 30 A / 15 A | 3 kVA | 2U | 3 kVA 모델, 공식 공급 가능 여부 확인 필요 |
※ D형 및 일부 확장 모델의 세부 기능 차이는 발주 전 공식 데이터시트 기준으로 확인하는 것을 권장합니다.
구성 검토 포인트
- 시험 대상 DUT의 입력 전압 범위와 필요한 RMS/피크 전류를 먼저 확인합니다.
- 단상 시험인지, 2대 직렬 고전압 구성 또는 3대 Y형 3상 구성이 필요한지 검토합니다.
- 생산검사 자동화가 필요한 경우 USB/LAN 기본 통신과 GPIB, RS232/CAN, Analog/RS485 옵션을 함께 확인합니다.
- IEC 관련 시험 조건, 순간 정전, 고조파, 전압 변동 조건이 필요한 경우 List 및 파형 기능 적용 가능 여부를 확인합니다.
적용 분야
전원장치 R&D 및 검증
IEC 관련 전원 조건 시험
가전·산업전자 입력 전원 평가
ATE 생산검사 시스템
FAQ
IT-M7700은 어떤 용도에 적합한가요?
IT-M7700은 AC 전원 입력 조건을 재현해야 하는 연구개발, 생산검사, IEC 관련 시험, 가전·산업전자·항공전자 전원 평가에 적합합니다.
AC 출력만 가능한 장비인가요?
아니요. IT-M7700 시리즈는 AC, DC, AC+DC 출력 모드를 지원해 DC 오프셋이 포함된 전원 조건까지 검토할 수 있습니다.
모델 선택 시 무엇을 먼저 확인해야 하나요?
DUT의 입력 전압, 필요한 출력 전류, VA 용량, 단상/3상 구성 필요 여부, 통신 인터페이스, 랙 장착 방식을 먼저 확인하는 것이 좋습니다.
3상 출력 구성이 가능한가요?
일부 모델은 3대를 Y형 외부 연결하여 3상 출력 구성을 검토할 수 있습니다. 적용 가능 모델과 구성 조건은 데이터시트 기준으로 확인해야 합니다.
자동화 시스템과 연동할 수 있나요?
표준 USB/LAN 및 옵션 GPIB, RS232/CAN, Analog/RS485 등 인터페이스 구성이 가능하므로 ATE나 생산검사 시스템 연동을 검토할 수 있습니다.
데이터시트와 견적 상담을 받을 수 있나요?
가능합니다. 필요한 출력 용량, 시험 조건, 인터페이스, 납기 조건을 알려주시면 모델 선정과 견적 상담을 함께 진행할 수 있습니다.
기술 상담 및 견적 문의
IT-M7700은 모델별 출력 용량과 구성 방식에 따라 적용 범위가 달라집니다. DUT 전압·전류 조건, 시험 파형, 인터페이스, 랙 구성, 납기 조건을 알려주시면 적합한 모델과 옵션을 함께 검토해 드립니다.
