AC POWER SUPPLY · PROGRAMMABLE AC/DC SOURCE

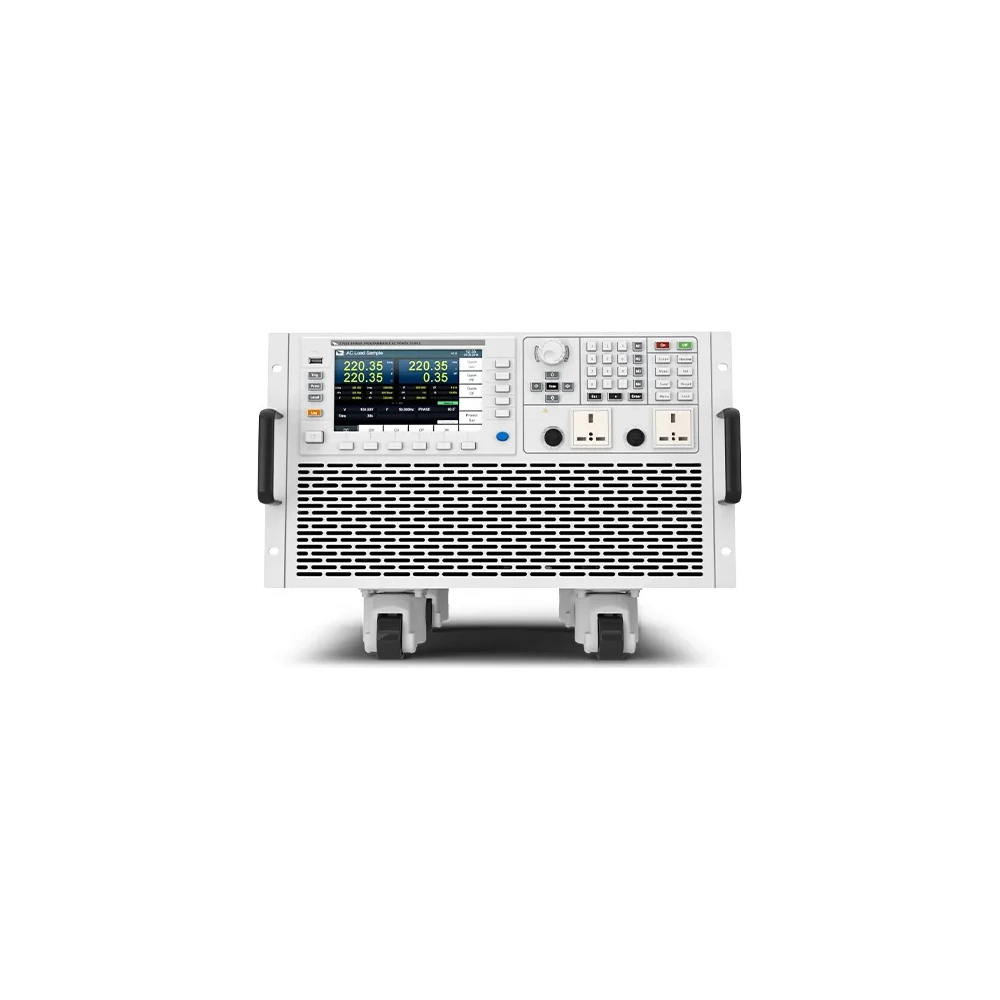

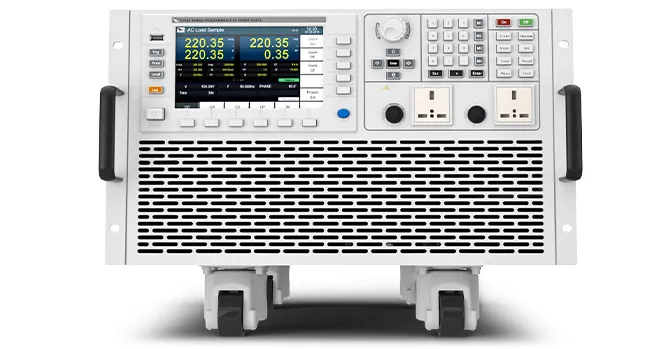

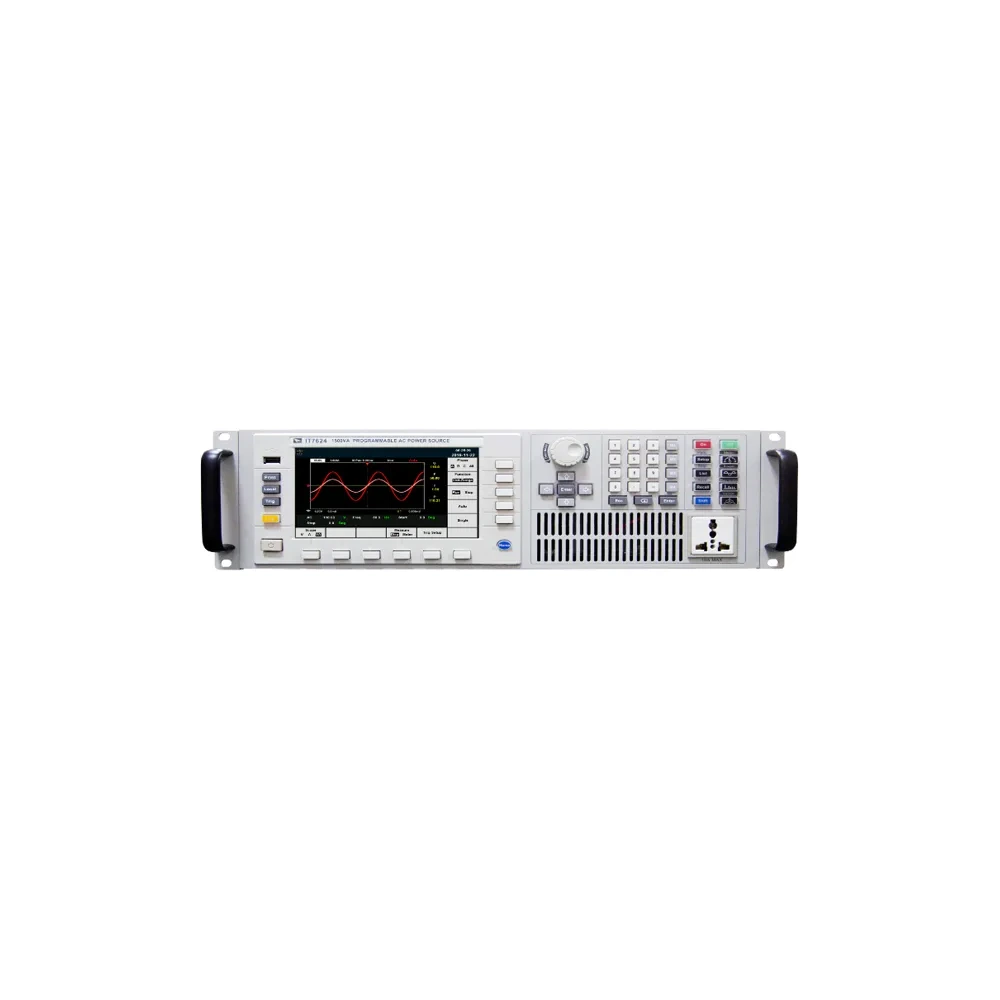

아이텍 ITECH IT7600 고성능 프로그래머블 AC 전원공급기
아이텍 ITECH IT7600은 750 VA~54 kVA 라인업으로 구성된 고성능 프로그래머블 AC 전원공급기입니다.
10~5000 Hz 출력 주파수, AC/DC/AC+DC 출력 모드, 7인치 DSO 기능, 내장 AC 전력계, 고조파 시뮬레이션 및 분석 기능을 지원합니다.
UPS, 전력전자, 가전, 항공 전원 환경, IEC 전원 변동 시험과 같이 반복 가능한 전원 조건을 만들어야 하는 B2B 시험 환경에 적합합니다.
제품 개요
IT7600 시리즈는 전원 입력 조건을 정밀하게 재현해야 하는 시험 환경을 위해 설계된 프로그래머블 AC/DC 전원공급기입니다. 출력 주파수, 전압 상승/하강 속도, 파형, 위상, 고조파 조건을 설정할 수 있어 단순 전원 공급뿐 아니라 전원 변동·순간 정전·돌입전류·고조파 조건 검토까지 하나의 장비군에서 대응할 수 있습니다.
모델별 출력 용량과 상 구성 차이가 크므로, 구매 전 DUT의 정격 입력, 피크 전류, 시험 표준, 삼상 구성 여부, 병렬 운전 필요 여부를 기준으로 선정하는 것이 중요합니다.
주요 특징
7인치 DSO 기능단독 또는 병렬 운전 상태에서 전압·전류 파형을 실시간으로 확인할 수 있어 별도 오실로스코프 없이 전원 조건을 빠르게 검토할 수 있습니다.
10~5000 Hz 출력 주파수상용 저주파 전원 조건부터 항공·특수 전원 환경에 필요한 고주파 조건까지 설정할 수 있습니다.
AC / DC / AC+DC 출력AC 출력뿐 아니라 DC 바이어스가 포함된 AC+DC 조건을 구성해 전원 왜곡, 편차, 입력 조건 변동 시험에 활용할 수 있습니다.
단상·삼상 및 불평형 삼상 시뮬레이션모델 구성에 따라 단상 또는 삼상 출력 구성이 가능하며, 삼상 불평형 조건도 시험할 수 있습니다.
고조파 시뮬레이션·분석10~500 Hz 구간에서 최대 50차 고조파 분석/시뮬레이션을 지원하여 전원 품질 조건 검토에 적합합니다.
LIST/STEP 및 CSV 파형 입력순간 정전, 서지, 램프, 전압·주파수 변동 조건을 단계 또는 시퀀스로 구성하고 CSV 파형 입력도 활용할 수 있습니다.
모델 라인업
| 모델명 | 전압 | 전류 | 출력 용량 | 상 구성 | 선정 기준 |
|---|---|---|---|---|---|
| IT7622 | 300 V | 6 A | 750 VA | 1φ | 소형 AC 전원 시험용 |
| IT7624 | 300 V | 12 A | 1.5 kVA | 1φ | 단상 중소형 DUT 시험 |
| IT7626 | 300 V | 24 A | 3 kVA | 1φ | 단상 3 kVA급 전원 변동 시험 |
| IT7625 | 300 V | 36 A | 4.5 kVA | 1φ 또는 3φ | 단상/삼상 전환형 |
| IT7627 | 300 V | 72 A | 9 kVA | 1φ 또는 3φ | 고전류 전원 입력 시험 |
| IT7628L | 300 V | 18 A | 13.5 kVA | 3φ | 삼상 AC 전용 계열 |
| IT7628 | 300 V | 144 A | 18 kVA | 1φ 또는 3φ | 대전력 단상/삼상 전환형 |
| IT7630 | 300 V | 36 A | 27 kVA | 3φ | 삼상 27 kVA급 |
| IT7632 | 300 V | 48 A | 36 kVA | 3φ | 삼상 36 kVA급 |
| IT7634 | 300 V | 60 A | 45 kVA | 3φ | 삼상 45 kVA급 |
| IT7636 | 300 V | 72 A | 54 kVA | 3φ | 시리즈 최대 54 kVA급 |
※ 모델별 세부 AC/DC 출력 조건, 정확도, 크기, 입력 전원 조건은 공식 데이터시트 기준으로 최종 확인이 필요합니다.
주요 사양 요약
| 출력 용량 | 750 VA~54 kVA |
|---|---|
| 출력 전압 | 기본 최대 300 V, IT-E760A 승압 모듈 적용 시 600 V 조건 검토 가능 |
| 출력 주파수 | 10~5000 Hz |
| 출력 모드 | AC, DC, AC+DC ※ 일부 고전력 삼상 모델은 AC 모드만 지원 |
| 측정/분석 | 내장 AC 전력계, DSO 파형 표시, 전압/전류/주파수/전력/역률 확인 |
| 고조파 | 10~500 Hz 구간 최대 50차, 500 Hz 초과 구간 최대 20차 측정/분석 조건 |
| 통신 인터페이스 | USB, LAN, RS232, CAN |
기능 이미지

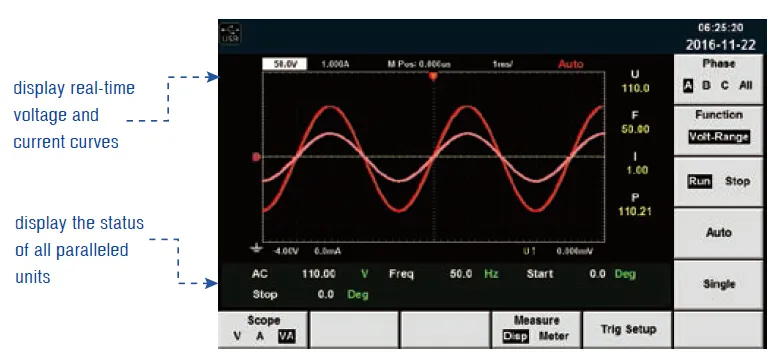

7인치 DSO 기능
전압·전류 파형을 장비 화면에서 직접 확인합니다.

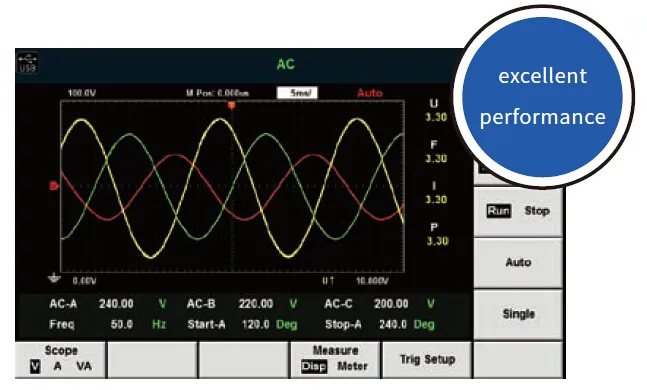

삼상 파형 확인
삼상 출력 및 불평형 조건을 시험 구성에 반영할 수 있습니다.

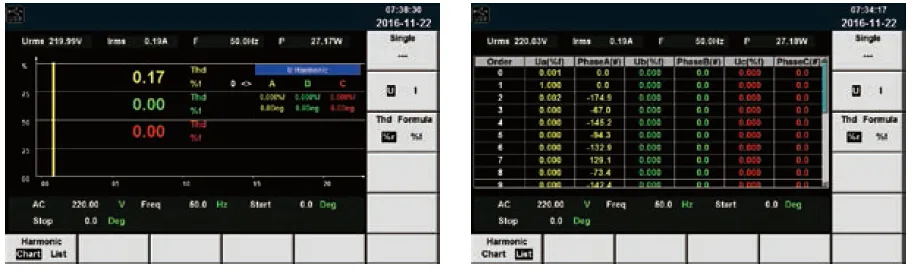

고조파 분석
전압·전류 고조파와 파형 조건을 시험 중 확인합니다.

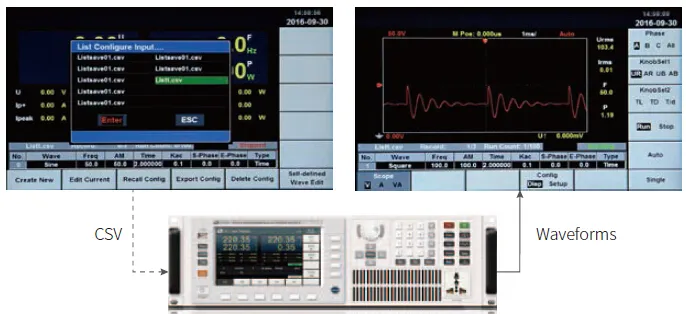

CSV 파형 입력
사용자 정의 파형을 불러와 전원 조건을 구성합니다.
적용 분야
전기차 충전기·AC 충전 스테이션 입력 시험
UPS 및 전력전자 장비 전원 변동 시험
가전제품·모터·AC 팬 입력 조건 검토
항공 전원 환경 및 고주파 전원 시뮬레이션
AC-DC 어댑터, EMC 관련 전원 조건 시험
연구소·품질검사·인증 시험 설비 구성
구매 전 확인 포인트
- DUT의 정격 입력 전압, 정상 전류, 돌입 전류, 피크 전류 조건
- 단상 시험인지 삼상 시험인지, 불평형 삼상 조건이 필요한지 여부
- AC 모드만 필요한지, DC 또는 AC+DC 출력이 필요한지 여부
- 최대 300 V로 충분한지, 600 V 승압 모듈 검토가 필요한지 여부
- LIST/STEP, CSV 파형 입력, 외부 아날로그 입력, 통신 인터페이스 연동 여부
- 여러 대 병렬 운전 또는 대전력 시스템 구성이 필요한지 여부
FAQ
Q. IT7600은 어떤 용도에 적합한가요?
A. AC/DC 전원 입력 조건을 정밀하게 재현해야 하는 연구개발, UPS 시험, 전력전자 장비 시험, 가전제품 전원 변동 시험, 항공 전원 환경 시뮬레이션, 전원 품질 및 고조파 관련 검토에 적합합니다.
Q. IT7600은 AC 출력만 가능한 장비인가요?
A. IT7600 시리즈는 AC, DC, AC+DC 출력 모드를 지원합니다. 다만 IT7628L, IT7630, IT7632, IT7634, IT7636은 공식 자료 기준 AC 모드만 지원하므로 모델 선정 시 확인이 필요합니다.
Q. 단상과 삼상 출력을 모두 사용할 수 있나요?
A. 모델별로 다릅니다. IT7625, IT7627, IT7628은 단상 또는 삼상 출력 전환을 지원하고, IT7628L 및 IT7630~IT7636은 삼상 출력 모델입니다. IT7622, IT7624, IT7626은 병렬 구성을 통해 삼상 시험 구성이 가능합니다.
Q. 최대 출력 용량은 어느 정도인가요?
A. 공식 라인업 기준 IT7622 750 VA부터 IT7636 54 kVA까지 구성됩니다. 실제 선정은 DUT의 입력 전압, 전류, 피크 전류, 상 구성, 병렬 운전 조건을 기준으로 검토해야 합니다.
Q. 600 V 출력 시험도 가능한가요?
A. 기본 라인업은 최대 300 V 출력 기준이며, 공식 자료 기준 IT-E760A 승압 모듈을 통해 600 V 조건으로 확장할 수 있습니다. 적용 가능 모델과 주파수 범위는 별도 확인이 필요합니다.
Q. 고조파나 순간 정전 시험도 가능한가요?
A. 네. IT7600은 LIST/STEP 모드, 파형 데이터베이스, CSV 파형 입력, 고조파 시뮬레이션 및 분석 기능을 제공하여 순간 정전, 서지, 램프, 전압·주파수 변동 조건 검토에 활용할 수 있습니다.
Q. 견적 및 모델 선정 상담이 가능한가요?
A. 가능합니다. 필요한 출력 용량, 단상/삼상 여부, 주파수 범위, DUT 피크 전류, 병렬 구성, 인터페이스 조건을 알려주시면 적합 모델과 옵션 구성을 함께 검토할 수 있습니다.
기술 상담 및 견적 문의
IT7600은 모델 라인업과 옵션 구성이 넓기 때문에 DUT 조건, 피크 전류, 단상/삼상 구성, 병렬 운전, 600 V 승압 옵션을 기준으로 사전 검토하는 것이 중요합니다.
