아이텍 ITECH IT5100 배터리 내부저항 테스터
아이텍 ITECH IT5100은 배터리 내부저항과 전압을 동시에 측정하는 배터리 내부저항 테스터 시리즈입니다.
4단자 AC 측정, 비교 판정, 통계 계산, 데이터 저장 기능을 지원해 리튬 배터리 셀·모듈 검사와 생산라인 선별 검사에 활용할 수 있습니다.
단일 채널 모델과 다채널 모델을 구분해 전압 범위, 저항 범위, 채널 수, 자동화 인터페이스 조건을 함께 검토하는 것이 좋습니다.
제품 개요
IT5100 시리즈는 배터리 내부저항, 전압, 접촉저항, ESR 등 배터리 품질 검사에 필요한 핵심 항목을 고속으로 확인하기 위한 벤치형 배터리 테스터입니다. 내부저항과 전압을 동시에 확인할 수 있어 연구개발 평가뿐 아니라 생산라인의 합격/불합격 선별 검사에도 적합합니다.
측정 대상이 단일 셀인지, 고전압 배터리 팩인지, 다채널 모듈 검사인지에 따라 IT5101, IT5101E, IT5101H, IT5102, IT5102E 중 적합 모델을 검토해야 합니다.
주요 특징
내부저항 + 전압 동시 측정
배터리 상태 판단에 필요한 저항과 전압을 한 화면에서 확인합니다.
배터리 상태 판단에 필요한 저항과 전압을 한 화면에서 확인합니다.
최대 0.1 μΩ 저항 분해능
저저항 셀과 대형 셀 평가에 필요한 미세 저항 변화를 확인할 수 있습니다.
저저항 셀과 대형 셀 평가에 필요한 미세 저항 변화를 확인할 수 있습니다.
10 μV 전압 분해능
전압 상태와 내부저항 결과를 함께 검토해 선별 기준을 세울 수 있습니다.
전압 상태와 내부저항 결과를 함께 검토해 선별 기준을 세울 수 있습니다.
비교 판정 및 통계 기능
Hi/IN/Lo 판정, PASS/FAIL 결과, 통계 계산으로 생산검사에 대응합니다.
Hi/IN/Lo 판정, PASS/FAIL 결과, 통계 계산으로 생산검사에 대응합니다.
USB·LAN·GPIB·SCPI
PC 제어, 자동화 라인, PLC 연동을 위한 인터페이스를 검토할 수 있습니다.
PC 제어, 자동화 라인, PLC 연동을 위한 인터페이스를 검토할 수 있습니다.

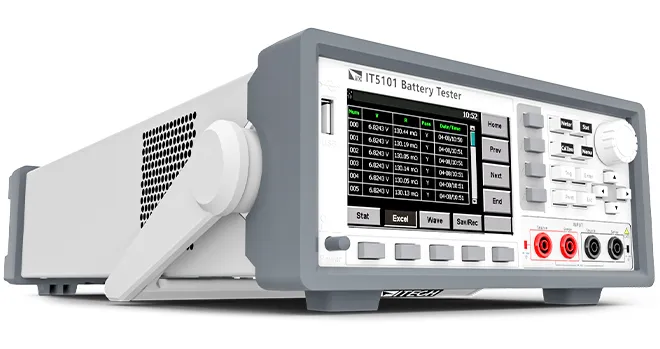

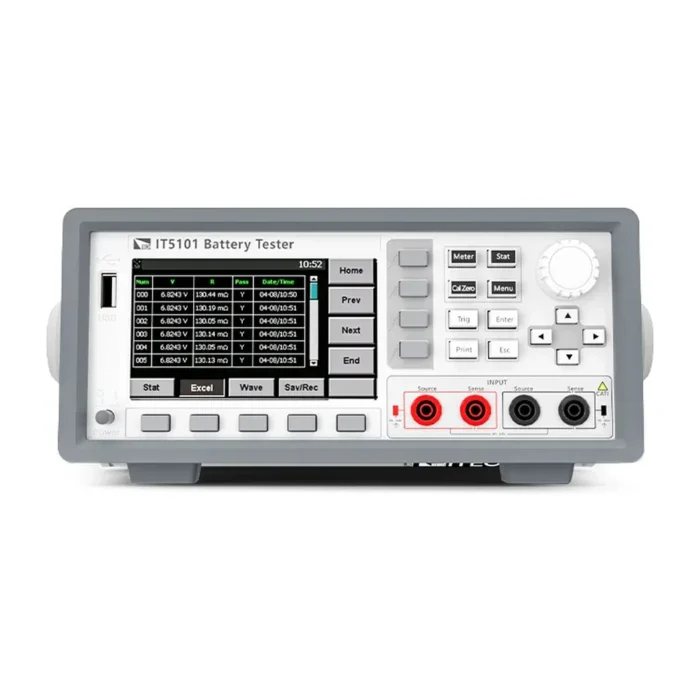

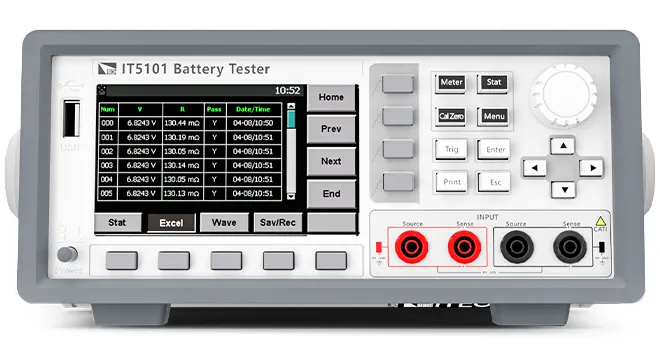

4.3형 컬러 LCD
측정값, 판정 결과, 통계 화면을 현장에서 직관적으로 확인할 수 있습니다.
측정값, 판정 결과, 통계 화면을 현장에서 직관적으로 확인할 수 있습니다.
모델 라인업
| 모델 | 채널 | 전압 측정 범위 | 저항 측정 범위 | 선택 기준 |
|---|---|---|---|---|
| IT5101 | 1채널 | ±6 V, ±60 V, ±300 V | 3 mΩ~3000 Ω | 표준 단일 채널 내부저항/전압 측정 |
| IT5101E | 1채널 | ±6 V, ±60 V, ±300 V | 300 mΩ, 3 Ω 중심 | 경제형 단일 채널 구성 검토 |
| IT5101H | 1채널 | ±10 V, ±100 V, ±1000 V | 3 mΩ~3000 Ω | 고전압 배터리 팩 평가 |
| IT5102 | 16채널 | 0~6 V, 0~60 V | 200 mΩ, 2 Ω | 다채널 셀/모듈 생산검사 |
| IT5102E | 8채널 | 0~6 V, 0~60 V | 200 mΩ, 2 Ω | 중소 규모 다채널 검사 |
※ 모델별 세부 정확도와 옵션은 공식 데이터시트 기준으로 최종 확인이 필요합니다.
주요 사양
| 측정 항목 | 배터리 내부저항, 전압, 접촉저항, ESR |
|---|---|
| 저항 측정 범위 | 최대 150 μΩ~3000 Ω급 구성, 모델별 상이 |
| 전압 측정 범위 | 최대 10 μV~1000 V급 구성, 모델별 상이 |
| 측정 속도 | 최대 125 measurements/s, 동시 측정 샘플링 시간 < 8 ms 기준 |
| 표시부 | 4.3형 컬러 LCD |

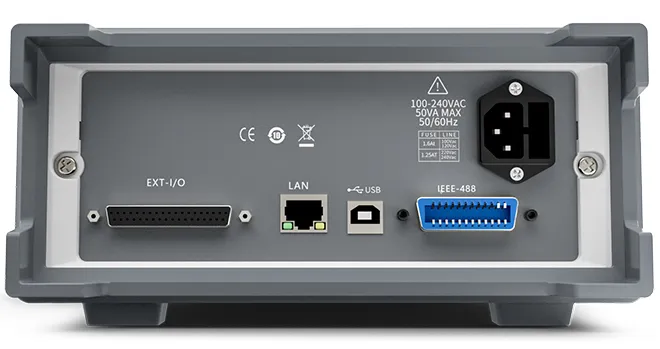

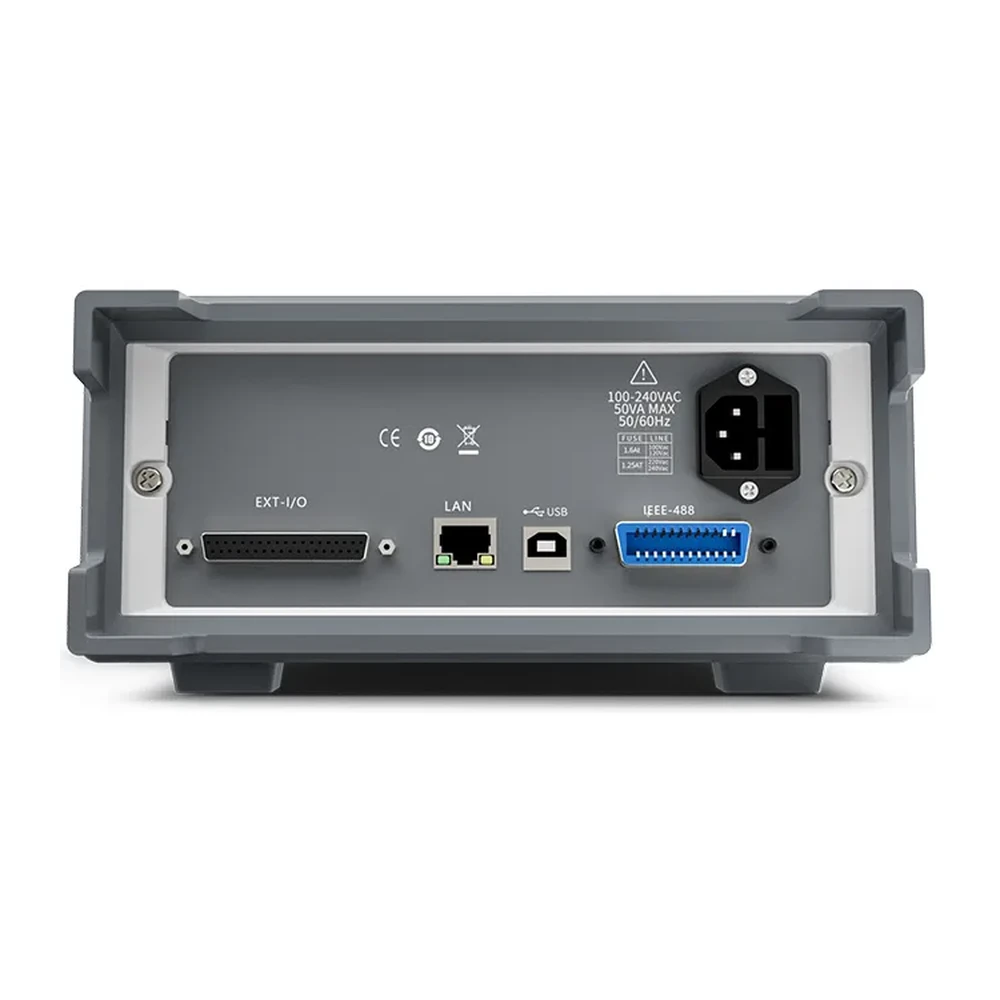

| 인터페이스 | USB, LAN, GPIB 옵션, EXT I/O, SCPI 지원 |
| 크기/무게 | 384 × 230 × 105 mm, 약 2.4 kg |
측정 및 판정 기능
4단자 AC 측정은 리드선 저항의 영향을 줄여 내부저항 측정 신뢰성을 높이는 방식입니다. IT5100 시리즈는 전압과 저항의 상·하한 기준을 설정하고 Hi/IN/Lo 또는 PASS/FAIL 판정 결과를 확인할 수 있어 생산라인 선별 검사에 적합합니다.
적용 분야
리튬 배터리 셀 검사, 전기차 배터리 팩 검사, 배터리 모듈 테스트, 코인셀 고속 선별, UPS 배터리 점검, 납축전지 열화 평가, 접촉저항 및 ESR 측정 환경에서 검토할 수 있습니다.
옵션 및 액세서리

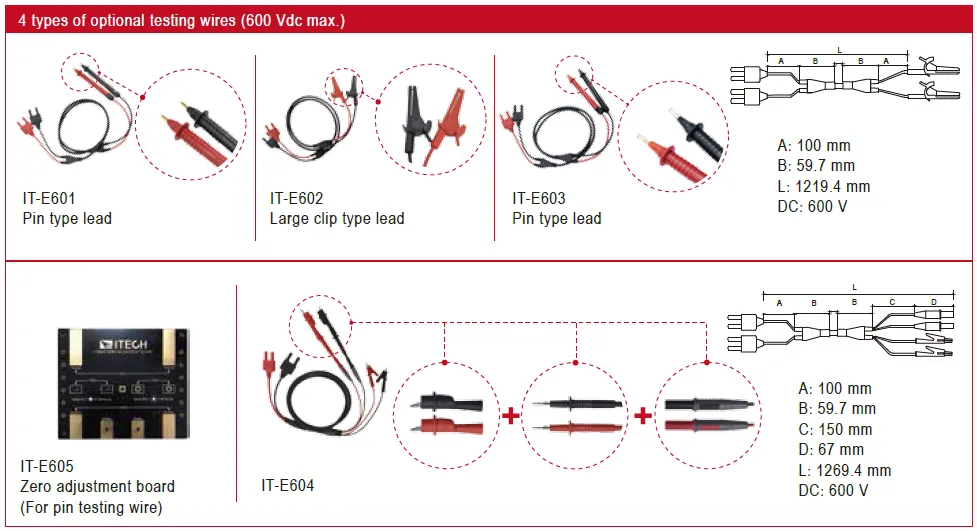

측정 대상과 전압 조건에 따라 핀 타입 리드, 클립 타입 리드, 4단자 측정 리드, 제로 조정 보드 구성을 함께 확인해야 합니다.
구매 전 확인 포인트
- 측정 대상 배터리의 최대 전압과 내부저항 범위
- 단일 채널 검사인지, 8채널 또는 16채널 생산검사인지 여부
- 요구 검사 속도, PASS/FAIL 판정 조건, 통계 저장 필요 여부
- USB, LAN, GPIB, EXT I/O 등 자동화 인터페이스 요구 조건
- 측정 리드와 제로 조정 보드 등 액세서리 구성
FAQ
Q. IT5100은 어떤 장비인가요?
A. 아이텍 ITECH IT5100은 배터리 내부저항과 전압을 동시에 측정하는 배터리 내부저항 테스터 시리즈입니다. 셀, 모듈, 팩 검사와 생산라인 선별 검사에 활용할 수 있습니다.
Q. IT5101, IT5101E, IT5101H, IT5102, IT5102E의 차이는 무엇인가요?
A. IT5101/IT5101E/IT5101H는 단일 채널 모델이고, IT5102는 16채널, IT5102E는 8채널 모델입니다. IT5101H는 최대 ±1000 V 측정 범위를 지원하며, IT5101E와 IT5102E는 비교적 제한된 저항 범위와 채널 조건을 가진 경제형 구성으로 검토할 수 있습니다.
Q. 배터리 내부저항과 전압을 동시에 측정할 수 있나요?
A. 네. IT5100 시리즈는 AC 4단자 측정 방식을 사용해 내부저항과 전압을 동시에 측정하고 표시할 수 있습니다.
Q. 생산라인 자동화와 연동할 수 있나요?
A. USB, LAN, GPIB 옵션 및 SCPI 프로토콜, EXT I/O를 활용해 생산라인 검사 장비, PLC, 자동화 시스템과 연동을 검토할 수 있습니다.
Q. 어떤 배터리 검사에 적합한가요?
A. 리튬 배터리, 전기차 배터리, 배터리 모듈, 코인셀, UPS 배터리, 납축전지 열화 평가, 접촉저항 및 ESR 측정 용도에 적합합니다.
Q. 견적 문의 전에 어떤 정보를 준비하면 좋나요?
A. 측정 대상 배터리의 전압 범위, 예상 내부저항 범위, 채널 수, 검사 속도, 자동화 연동 방식, 필요한 테스트 리드 종류를 알려주시면 모델과 액세서리 구성을 검토하기 쉽습니다.
Q. 데이터시트와 액세서리 구성 확인이 가능한가요?
A. 가능합니다. 테스트 리드, 제로 조정 보드, 인터페이스 옵션 등은 측정 대상과 생산 환경에 따라 달라질 수 있으므로 견적 문의 시 함께 확인하는 것을 권장합니다.
기술 상담 및 견적 문의
IT5100은 배터리 전압 범위, 내부저항 범위, 채널 수, 테스트 리드, 자동화 인터페이스에 따라 적합 모델과 옵션 구성이 달라집니다. 측정 대상과 검사 조건을 알려주시면 B2B 구매 검토에 필요한 모델 구성과 견적 방향을 확인해 드립니다.
