아이텍 ITECH IT9100 파워미터
아이텍 ITECH IT9100은 전압, 전류, 전력, 주파수, 역률, 고조파를 한 화면에서 확인할 수 있는 디지털 파워미터입니다.
최대 1000 Vrms/50 Arms 입력 범위, 100 kHz 측정 대역폭, 0.1%급 전압·전류 기본 정확도를 바탕으로 모터, UPS, 가전, 스위칭 전원, 에너지 효율 시험에 활용할 수 있습니다.
모델별 입력 범위와 고조파 옵션 구성이 다르므로 DUT 정격과 통신·데이터 저장 조건을 함께 검토하는 것이 좋습니다.
제품 개요
IT9100 시리즈는 AC/DC 전력 측정, 고조파 분석, 적산 측정, 파형 표시, 외부 USB 저장, 통신 인터페이스를 한 장비에서 검토할 수 있는 파워미터입니다. 생산검사, 연구개발, 품질검사, 전원 장치 평가처럼 반복 측정과 데이터 확인이 필요한 B2B 시험 환경에 적합합니다.
100 kHz 대역폭
최대 1000 Vrms / 50 Arms
0.1% 전압·전류 정확도
최대 50차 고조파
최대 1000 Vrms / 50 Arms
0.1% 전압·전류 정확도
최대 50차 고조파
모델 라인업
공식 카탈로그 기준 IT9100 시리즈는 입력 전압·전류 범위와 고조파 기능 구성에 따라 아래 모델로 구분됩니다.
| 모델명 | 측정 범위 | 전압 범위 | 직접 전류 입력 | 고조파 측정 | 선택 기준 |
|---|---|---|---|---|---|
| IT9121 | 600 Vrms / 20 Arms | 15 V~600 V, 6 ranges | 5 mA~20 A, 12 ranges | Standard | 기본 600 V/20 A 모델 |
| IT9121C | 600 Vrms / 50 Arms | 15 V~600 V, 6 ranges | 1 A~50 A, 6 ranges | Standard | 600 V/50 A 직접 입력 모델 |
| IT9121H | 1000 Vrms / 20 Arms | 15 V~1000 V, 7 ranges | 5 mA~20 A, 12 ranges | Standard | 1000 V 입력 대응 모델, 1000 V range CF=1.5 |
| IT9121E | 600 Vrms / 20 Arms | 15 V~600 V, 6 ranges | 5 mA~20 A, 12 ranges | Optional | 고조파 측정 옵션 구성 확인 필요 |
※ IT9121H의 1000 V range는 공식 카탈로그에 CF=1.5로 표기되어 있습니다.
주요 특징
전력 파라미터 동시 측정
전압, 전류, 유효전력, 무효전력, 피상전력, 역률, 주파수, 위상차 등 AC/DC 전력 항목을 확인할 수 있습니다.
고조파 및 THD 분석
전압·전류·전력 고조파와 THD 분석을 지원해 전원 품질, 인버터, 스위칭 전원 평가에 활용할 수 있습니다.
적산 측정 기능
전류 적산과 유효전력 적산(Wh)을 통해 장시간 소비전력, 대기전력, 매입·판매 전력 검토에 활용할 수 있습니다.
풍부한 통신 인터페이스
USB, GPIB, RS232, Ethernet 인터페이스와 USB 저장 기능을 통해 시험 자동화와 데이터 저장 구성을 검토할 수 있습니다.
측정 화면 및 파형 표시

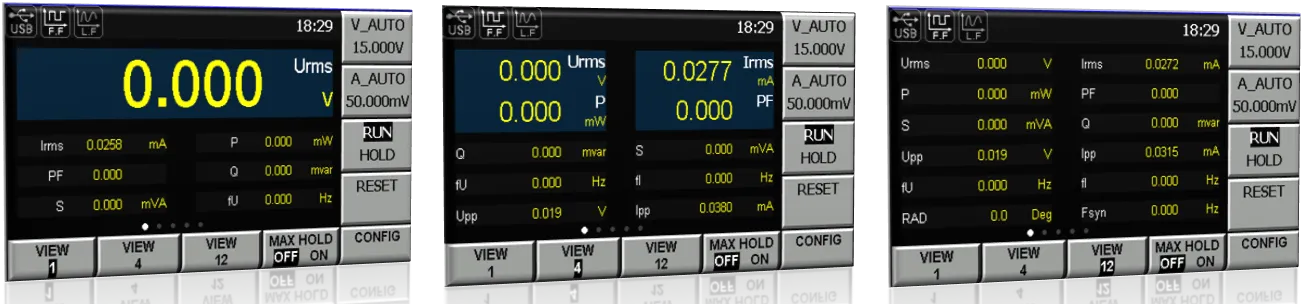

4.3형 컬러 TFT LCD에서 측정 파라미터와 표시 행렬을 사용자 조건에 맞춰 구성할 수 있습니다. View 1, View 4, View 12 형태의 표시 구성을 통해 시험 목적에 맞는 측정 항목을 빠르게 확인할 수 있습니다.

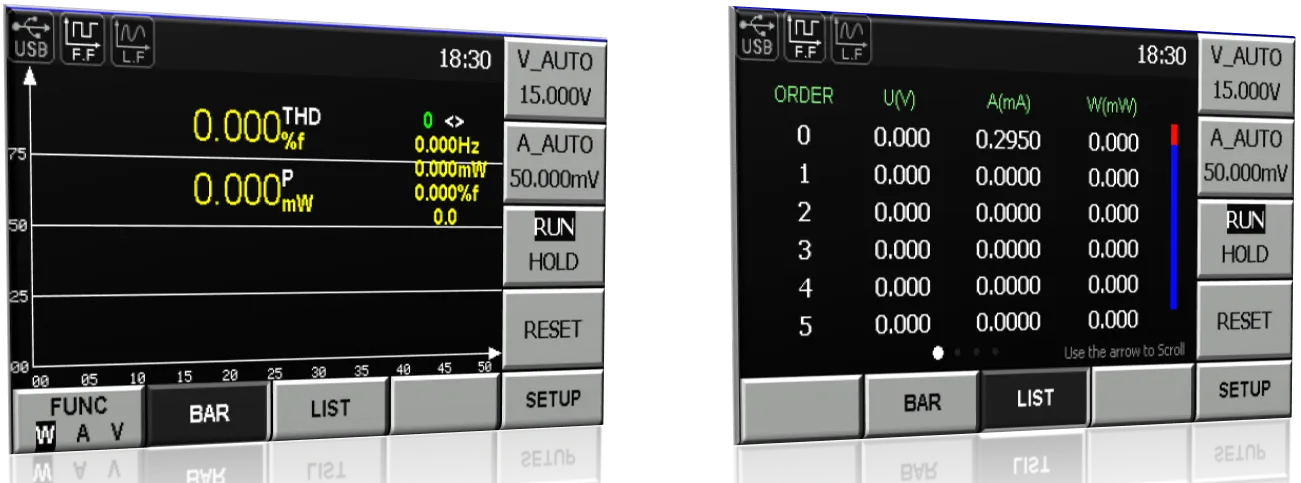

고조파 모드에서는 각 차수별 전압, 전류, 전력, 위상 및 THD 확인이 가능하며, 바 그래프와 리스트 형태로 결과를 확인할 수 있습니다.
전면·후면 구성

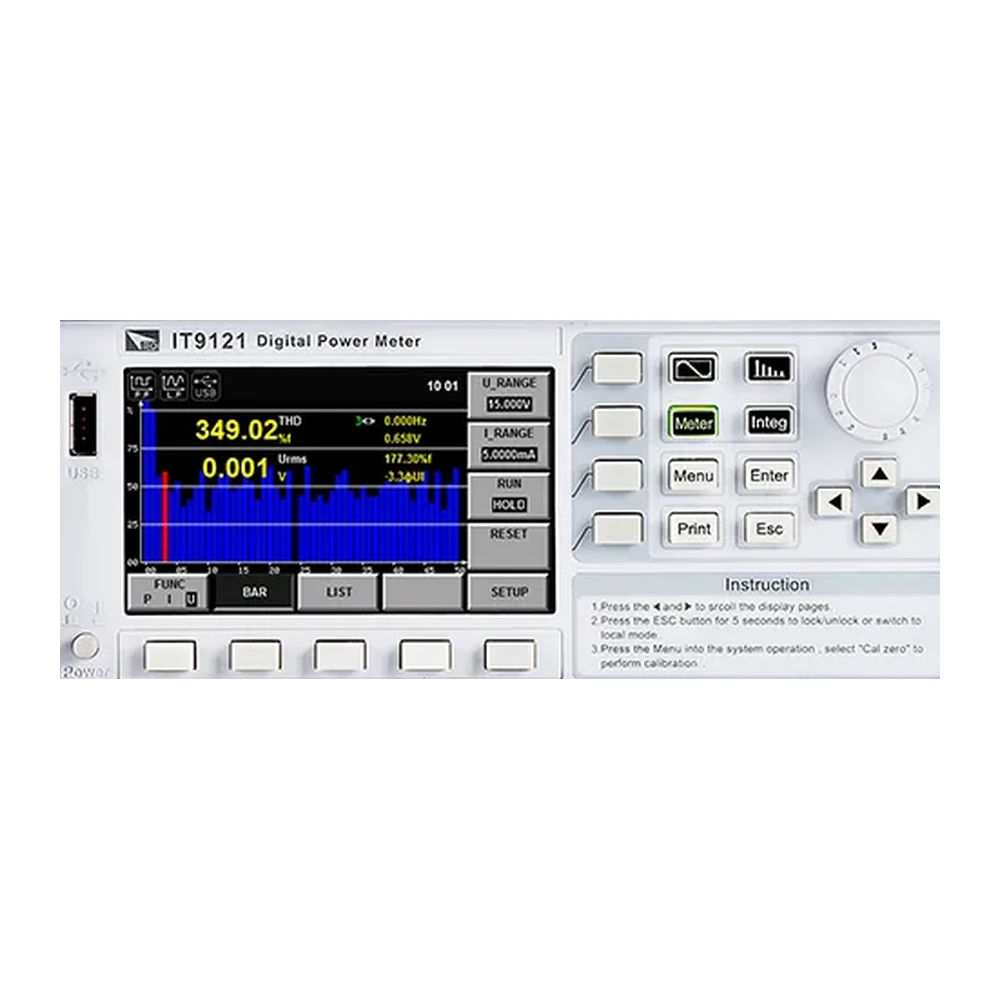

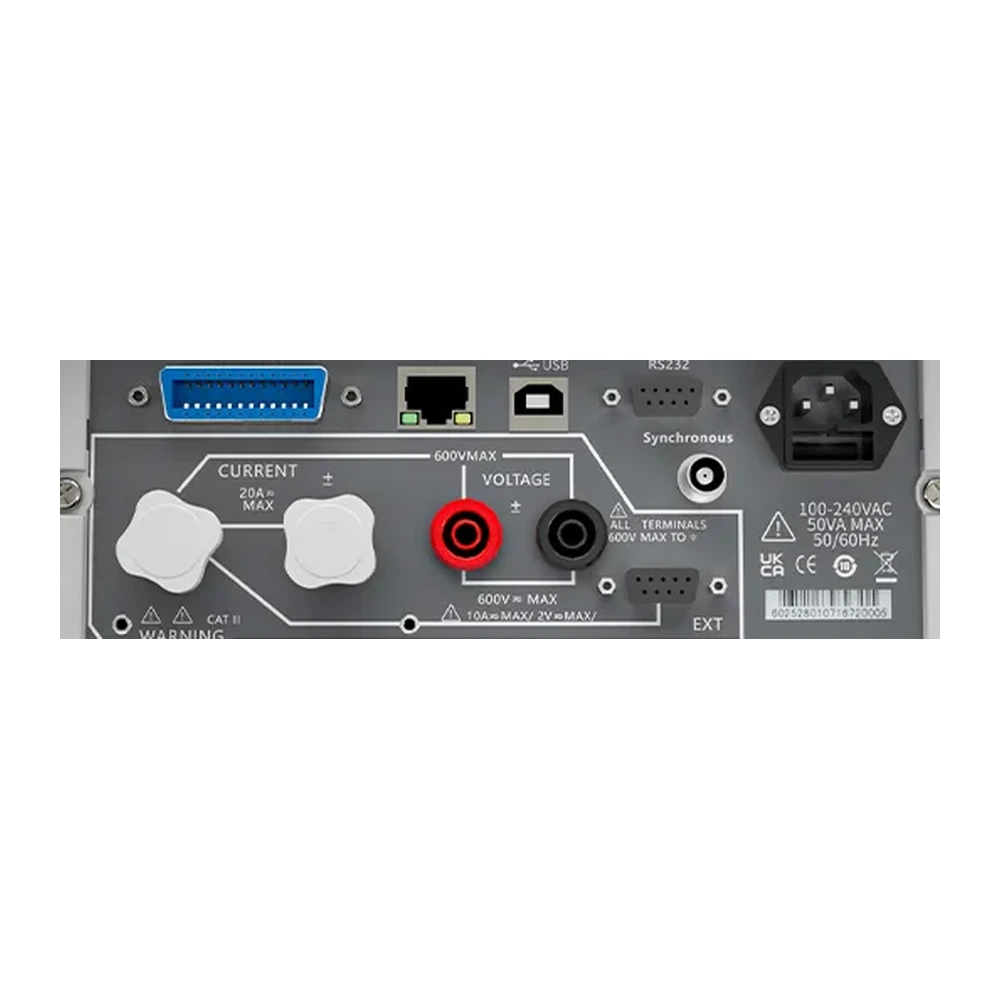

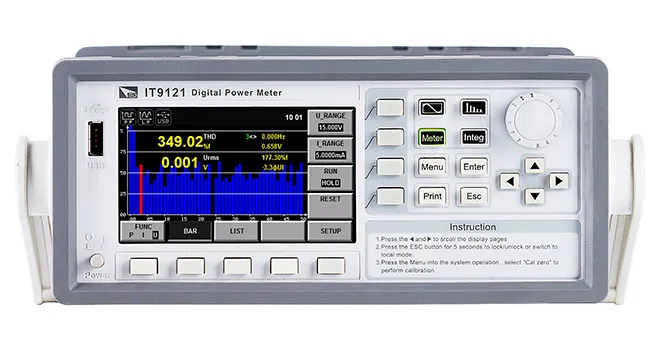

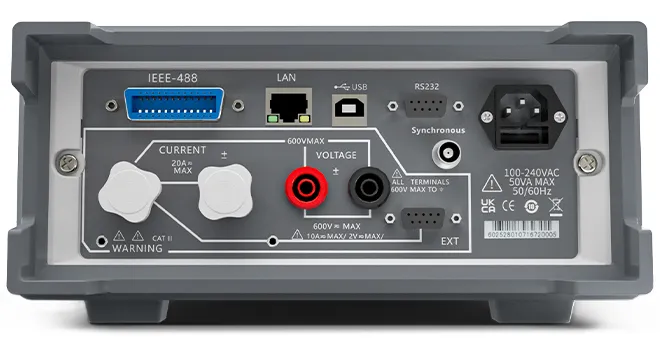

전면에는 컬러 LCD, 주요 조작 키, USB 저장 포트가 배치되어 있고, 후면에는 전압·전류 입력 단자와 통신 인터페이스가 구성되어 있습니다. 시험 자동화, 외부 저장, 전류 센서 입력 여부는 실제 구성 전 확인이 필요합니다.
적용 분야
- 모터 입력 전력, 효율, 역률, 고조파 측정
- UPS 및 스위칭 전원공급기 소비전력·입력 고조파 평가
- 가전제품 대기전력 및 Energy Star 관련 소비전력 시험
- 태양광·풍력 인버터의 입력/출력 전력, 효율, 고조파 검토
- 충전 스테이션 효율, 입력 고조파, 대기전력 측정
구매 전 확인 포인트
- 측정 대상의 최대 전압·전류가 IT9121/IT9121C/IT9121H/IT9121E 중 어느 범위에 맞는지 확인
- 고조파 분석이 기본 기능인지, 옵션 구성인지 확인
- 직접 전류 입력 또는 외부 전류 센서 입력 구성 여부 확인
- USB, GPIB, RS232, Ethernet 중 자동화 시스템에 필요한 인터페이스 확인
- 장시간 적산 측정, 외부 저장, 대기전력 측정 조건 확인
FAQ
Q. IT9100은 어떤 용도에 적합한가요?
A. 아이텍 ITECH IT9100은 모터, UPS, 가전, 스위칭 전원, 전원공급기, 전력 변환 장치의 전압·전류·전력·주파수·고조파 측정에 적합한 파워미터입니다.
Q. IT9100 시리즈의 주요 모델은 무엇인가요?
A. 공식 카탈로그 기준 IT9121, IT9121C, IT9121H, IT9121E 모델이 확인됩니다. 각 모델은 입력 전압·전류 범위와 고조파 측정 기본/옵션 여부가 다르므로 시험 조건에 맞춰 선택해야 합니다.
Q. 고조파 분석 기능을 사용할 수 있나요?
A. IT9100 시리즈는 최대 50차 고조파 측정을 지원합니다. 단, IT9121E는 고조파 측정이 옵션으로 표기되어 있어 발주 전 옵션 구성을 확인하는 것이 좋습니다.
Q. 외부 전류 센서와 함께 사용할 수 있나요?
A. 전류 직접 입력 범위를 초과하는 측정에는 전압 입력형 전류 클램프 또는 전류 센서 사용을 검토할 수 있으며, 모델별 EX1·EX2 외부 전류 입력 범위가 다릅니다.
Q. PC 또는 자동화 시스템과 연동할 수 있나요?
A. 공식 자료 기준 USB, GPIB, RS232, Ethernet 통신 인터페이스가 제공되어 시험 자동화와 데이터 저장 구성을 검토할 수 있습니다.
Q. 데이터시트와 견적 상담을 받을 수 있나요?
A. 가능합니다. 측정 대상의 전압·전류 범위, 주파수, 고조파 분석 필요 여부, 통신 인터페이스, 옵션 구성을 알려주시면 적합 모델과 견적 방향을 확인해 드립니다.
