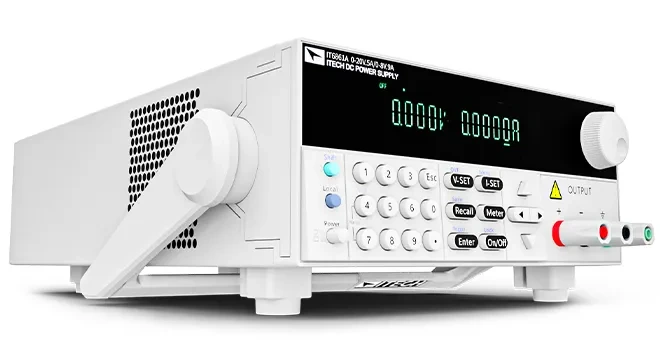

Dual-range Programmable DC Power Supply
아이텍 ITECH IT6800A/B Dual-range 프로그래머블 DC 전원공급기
IT6800A/B Dual-range 시리즈는 하나의 장비에서 고전압 범위와 저전압 고전류 범위를 선택해 사용할 수 있는 벤치형 프로그래머블 DC 전원공급기입니다.
1 mV / 0.1 mA 해상도, 낮은 리플·노이즈, 원격 센스, List 모드, 타이머 기능을 지원해 연구개발·생산검사·교육 실험 환경에 적합합니다.
A 계열은 RS232/USB, B 계열은 RS232/USB/GPIB 인터페이스 구성을 검토할 수 있습니다.
제품 개요
아이텍 ITECH IT6800A/B Dual-range 시리즈는 소형 벤치형 DC 전원공급기이면서 고전압 범위와 고전류 범위를 선택할 수 있는 구조입니다. 예를 들어 IT6862A는 0~32 V / 3 A 고전압 범위와 0~12 V / 6 A 저전압 고전류 범위를 전환해 사용할 수 있어, 두 대의 일반 전원공급기를 대체하는 구성을 검토할 수 있습니다.
연구개발 검증, 생산라인 기능검사, 품질검사, 교육 실습, 유지보수 현장에서 DC 전원 조건을 반복적으로 변경해야 하는 경우에 적합합니다.

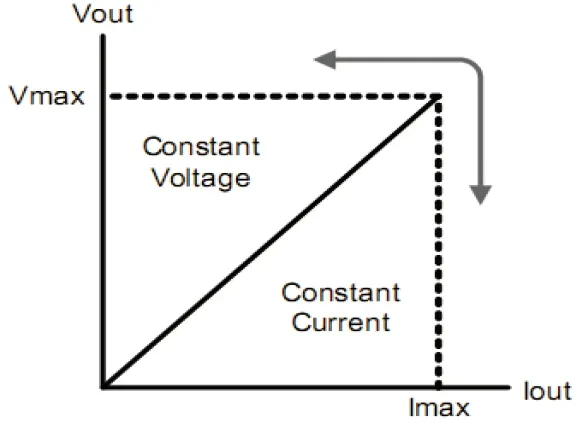

Dual-range 출력 구조
Dual-range 방식은 필요한 시험 조건에 따라 전압 우선 범위와 전류 우선 범위를 선택하는 구조입니다.
- 고전압 범위: 더 높은 전압 조건의 회로·모듈 시험에 활용
- 저전압 고전류 범위: 낮은 전압에서 더 큰 전류가 필요한 부하 시험에 활용
- 한 장비로 여러 시험 조건을 커버해 벤치 공간과 장비 구성을 줄이는 데 도움
모델 라인업
| 모델명 | 고전압 범위 | 저전압 고전류 범위 | 전력 범위 | 인터페이스 | 선택 기준 |
|---|---|---|---|---|---|
| IT6861A / IT6861B | 0~20 V / 5 A | 0~8 V / 9 A | 최대 100 W 또는 72 W 범위 | A: RS232/USB, B: RS232/USB/GPIB | 저전압·고전류 소형 시험 |
| IT6862A / IT6862B | 0~32 V / 3 A | 0~12 V / 6 A | 최대 96 W 또는 72 W 범위 | A: RS232/USB, B: RS232/USB/GPIB | 전자회로·모듈 전원 시험 |
| IT6863A / IT6863B | 0~72 V / 1.5 A | 0~32 V / 3 A | 최대 108 W 또는 96 W 범위 | A: RS232/USB, B: RS232/USB/GPIB | 중전압 회로 및 부품 시험 |
| IT6872A / IT6872B | 0~35 V / 4 A | 0~15 V / 7 A | 최대 140 W 또는 105 W 범위 | A: RS232/USB, B: RS232/USB/GPIB | 벤치형 개발·검사 전원 |
| IT6873A / IT6873B | 0~75 V / 2 A | 0~32 V / 4 A | 최대 150 W 또는 128 W 범위 | A: RS232/USB, B: RS232/USB/GPIB | 전장·컨버터 보조 시험 |
| IT6874A / IT6874B | 0~150 V / 1.2 A | 0~60 V / 2 A | 최대 180 W 또는 120 W 범위 | A: RS232/USB, B: RS232/USB/GPIB | 고전압 저전류 DC 시험 |
※ A/B 계열은 출력 정격은 동일하게 검토하되, B 모델은 GPIB 인터페이스가 추가됩니다. 실제 발주 전 최신 데이터시트 기준으로 전원 입력, 옵션, 재고·납기를 확인해야 합니다.
전면·후면 구성

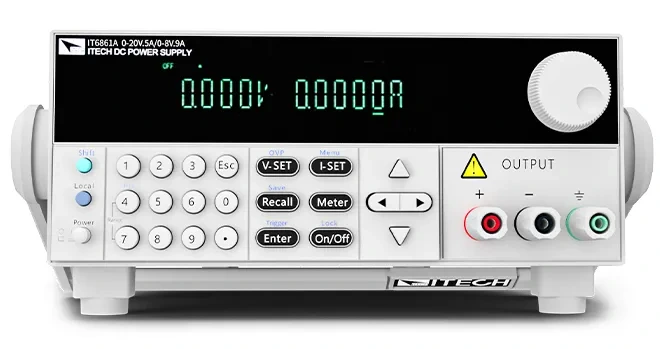

VFD 디스플레이와 숫자 키패드
전압·전류 표시 확인이 쉽고, 노브와 숫자 키패드를 사용해 설정값을 빠르게 입력할 수 있습니다.

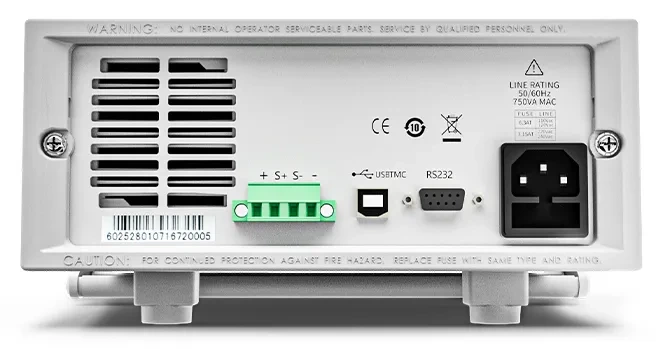

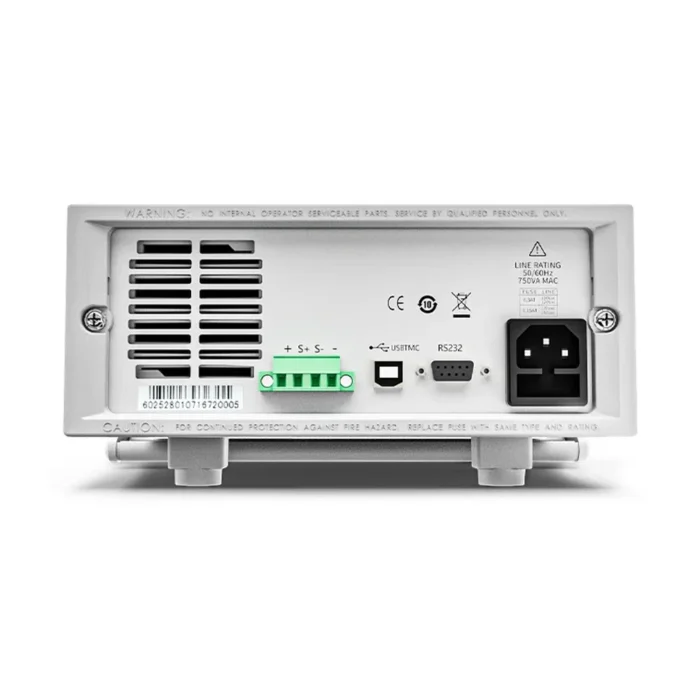

통신 인터페이스와 Remote Sense
후면에는 USB, RS232, 원격 센스 단자와 전원 입력부가 배치됩니다. B 모델은 GPIB 인터페이스 구성을 검토할 수 있습니다.
주요 특징
Dual-range 출력
고전압 범위와 저전압 고전류 범위를 선택해 다양한 DUT 조건에 대응합니다.
1 mV / 0.1 mA 해상도
소형 회로, 모듈, 교육 실험에서 세밀한 전압·전류 설정에 유리합니다.
List / Timer 기능
반복 조건, 단계별 출력, 지정 시간 출력 차단 등 간단한 시험 시퀀스에 활용할 수 있습니다.
PC 제어 지원
RS232, USB, GPIB(B 모델)와 SCPI 명령 기반으로 자동화 시험 구성을 검토할 수 있습니다.
옵션 및 액세서리
테스트 리드
DUT 연결과 간단한 벤치 시험에 사용하는 기본 연결 리드입니다. 전류 용량과 단자 형태를 함께 확인해야 합니다.
USB 통신 케이블
PC 제어, 소프트웨어 설정, 자동화 연동 검토 시 사용하는 통신 케이블입니다.
IT-E151 마운팅 키트
19인치 랙 설치가 필요한 생산검사·교육실 장비 구성에서 검토할 수 있는 옵션 액세서리입니다.
구매 전 확인 포인트
- 필요 전압·전류 조건이 고전압 범위인지, 저전압 고전류 범위인지 확인
- RS232/USB만 필요한지, GPIB가 필요한지에 따라 A/B 계열 선택
- 교육용·벤치형 단독 사용인지, 생산검사용 랙 장착 구성인지 확인
- 교정 성적서, 납기, 액세서리, 통신 케이블 필요 여부 확인
FAQ
IT6800A/B Dual-range는 어떤 용도에 적합한가요?
IT6800A/B Dual-range 시리즈는 연구개발, 교육 실험실, 생산라인 검사, 유지보수 시험처럼 하나의 전원공급기로 고전압 범위와 고전류 범위를 모두 검토해야 하는 DC 전원 시험에 적합합니다.
Dual-range 출력은 어떤 장점이 있나요?
고전압 범위와 저전압 고전류 범위를 선택해 사용할 수 있어, 일반 단일 범위 전원공급기보다 동일 장비에서 더 넓은 시험 조건을 구성할 수 있습니다.
A 모델과 B 모델의 차이는 무엇인가요?
공식 자료 기준 IT6800A Dual-range 계열은 RS232와 USB 인터페이스를 기본 제공하며, IT6800B Dual-range 계열은 RS232, USB에 GPIB 인터페이스가 추가됩니다.
자동화 시험 시스템과 연동할 수 있나요?
RS232, USB, GPIB(B 모델) 인터페이스와 SCPI 명령을 지원하므로 PC 제어, 생산검사, 간단한 ATE 구성에 활용할 수 있습니다.
랙 장착이 가능한가요?
옵션 액세서리인 IT-E151 마운팅 키트를 사용하면 19인치 랙 설치 구성을 검토할 수 있습니다. 단일 장비 또는 2대 병렬 배치형 장착 조건은 설치 환경에 맞춰 확인해야 합니다.
견적 전에 어떤 정보를 준비하면 좋나요?
필요 전압, 전류, 출력 범위, 통신 인터페이스, 랙 장착 여부, 교정 성적서 필요 여부, 납기 조건을 알려주시면 모델 선정과 견적 검토가 빠릅니다.
데이터시트와 매뉴얼을 받을 수 있나요?
가능합니다. 모델별 출력 범위, 정확도, 리플 노이즈, 인터페이스 조건은 데이터시트 기준으로 확인하는 것을 권장합니다.
기술 상담 및 견적 문의
IT6800A/B Dual-range 시리즈는 모델별 출력 범위와 인터페이스 구성이 다르므로, 사용 조건을 기준으로 모델을 선정하는 것이 중요합니다.
빠른 기술 상담
전압·전류·인터페이스 조건 검토
현장 적용 검토
연구개발·생산검사·교육용 구성 검토
B2B 견적 지원
납기·교정·액세서리 포함 견적 상담
