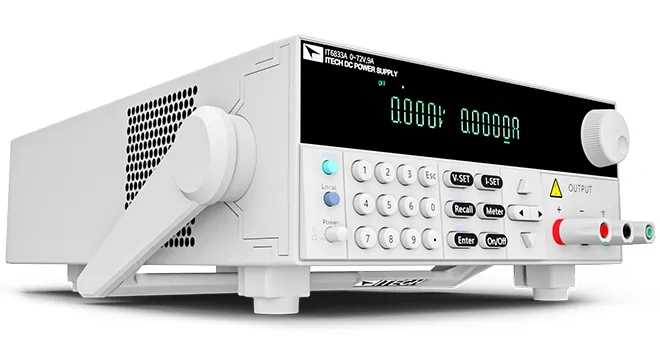

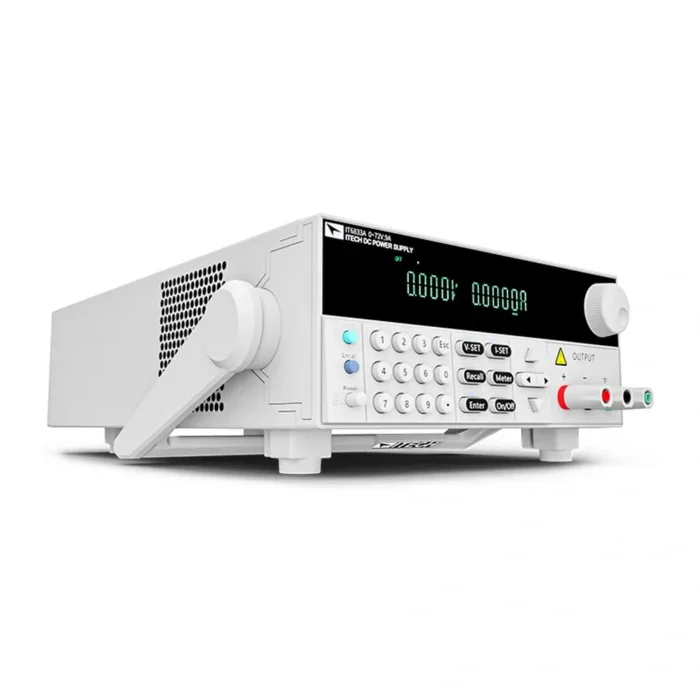

아이텍 ITECH IT6800A/B Single Channel 프로그래머블 DC 전원공급기
IT6800A/B Single Channel 시리즈는 180~216 W급 벤치형 프로그래머블 DC 전원공급기입니다.
1 mV / 0.1 mA 해상도, 저리플·저노이즈 출력, 패널 프로그래밍, 원격 제어 인터페이스를 지원합니다.
연구개발, 교육 실험, 생산검사, 유지보수 시험에서 안정적인 단일 채널 DC 전원 조건을 구성할 때 검토할 수 있습니다.
제품 개요

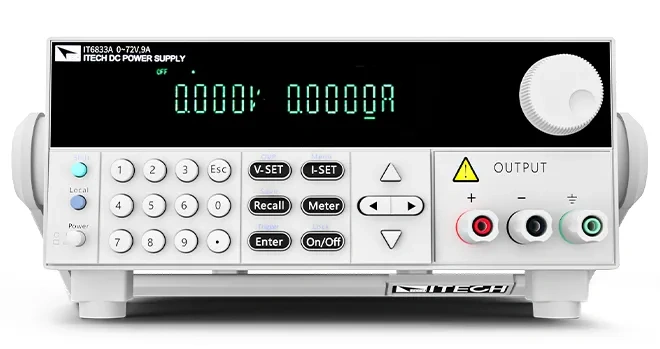

아이텍 ITECH IT6800A/B Single Channel 시리즈는 벤치형 연구개발 환경과 생산 검사 환경에서 사용할 수 있는 프로그래머블 DC 전원공급기입니다. 전면 숫자 키패드와 노브를 통해 전압·전류를 직접 설정할 수 있으며, PC 제어 기반의 자동화 시험 구성도 검토할 수 있습니다.
A 계열은 USB/RS232, B 계열은 USB/RS232/GPIB 인터페이스 구성을 기준으로 선택할 수 있어, 일반 실험실 운용부터 GPIB 기반 기존 ATE 시스템 연동까지 폭넓게 대응합니다.
주요 특징
1 mV / 0.1 mA 해상도
소형 전자회로, 센서, 모듈 시험에서 세밀한 전압·전류 설정이 가능합니다.
소형 전자회로, 센서, 모듈 시험에서 세밀한 전압·전류 설정이 가능합니다.
패널 List 프로그래밍
전면 패널에서 단계별 전압·전류 조건을 설정해 반복 시험을 구성할 수 있습니다.
전면 패널에서 단계별 전압·전류 조건을 설정해 반복 시험을 구성할 수 있습니다.
저리플·저노이즈 출력
전원 품질이 중요한 연구개발 및 검사 환경에서 안정적인 DC 출력을 제공합니다.
전원 품질이 중요한 연구개발 및 검사 환경에서 안정적인 DC 출력을 제공합니다.
원격 제어 인터페이스
USB/RS232, B 계열 GPIB 구성을 통해 PC 제어 및 자동화 시스템 연동을 검토할 수 있습니다.
USB/RS232, B 계열 GPIB 구성을 통해 PC 제어 및 자동화 시스템 연동을 검토할 수 있습니다.
모델 라인업
| 모델명 | 전압 | 전류 | 전력 | 해상도 | 정확도 | 인터페이스 | 크기 |
|---|---|---|---|---|---|---|---|
| IT6831A | 18 V | 10 A | 180 W | 1 mV / 0.1 mA | ≤0.04%+8 mV / ≤0.1%+12 mA | USB/RS232 | ½ 2U |
| IT6832A | 32 V | 6 A | 192 W | 1 mV / 0.1 mA | ≤0.04%+8 mV / ≤0.1%+8 mA | USB/RS232 | ½ 2U |
| IT6832B | 32 V | 6 A | 192 W | 1 mV / 0.1 mA | ≤0.04%+8 mV / ≤0.1%+8 mA | USB/RS232/GPIB | ½ 2U |
| IT6833A | 72 V | 3 A | 216 W | 1 mV / 0.1 mA | ≤0.04%+8 mV / ≤0.1%+5 mA | USB/RS232 | ½ 2U |
| IT6833B | 72 V | 3 A | 216 W | 1 mV / 0.1 mA | ≤0.04%+8 mV / ≤0.1%+5 mA | USB/RS232/GPIB | ½ 2U |
| IT6835A | 50 V | 4 A | 200 W | 1 mV / 0.1 mA | ≤0.04%+8 mV / ≤0.1%+8 mA | USB/RS232 | ½ 2U |
| IT6835B | 50 V | 4 A | 200 W | 1 mV / 0.1 mA | ≤0.04%+8 mV / ≤0.1%+8 mA | USB/RS232/GPIB | ½ 2U |
※ 모델별 세부 정확도, 리플/노이즈, 입력 전원 조건은 최종 데이터시트 기준으로 재확인하는 것을 권장합니다.

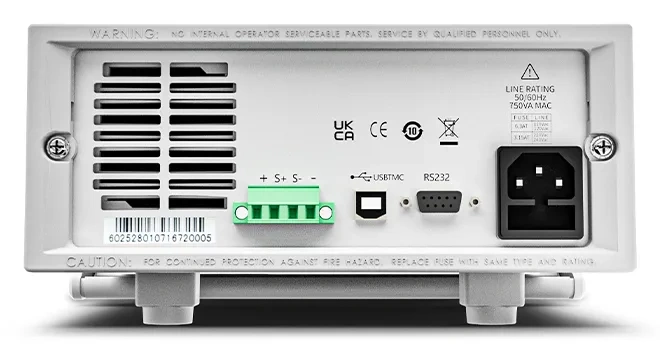

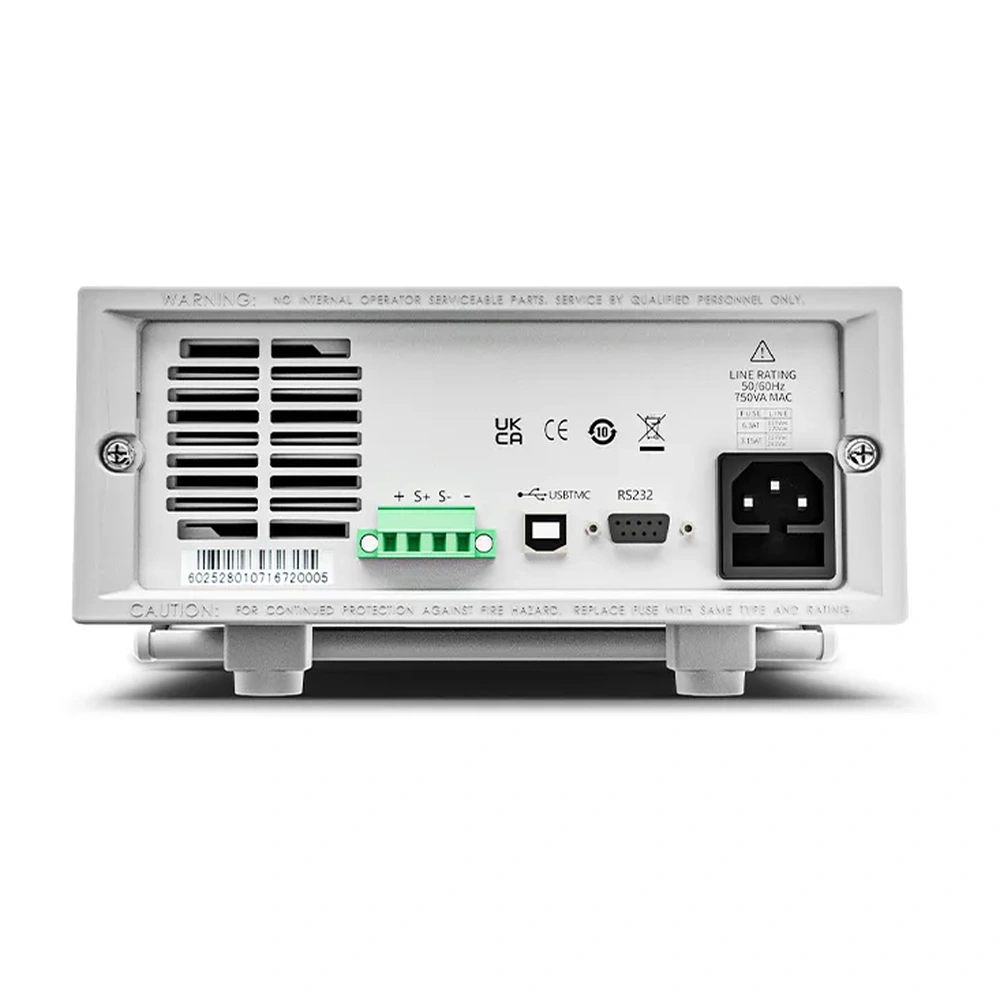

후면 인터페이스와 원격 센스
후면에는 통신 포트와 원격 센스 단자가 배치되어 있습니다. 부하선 전압 강하가 측정 결과에 영향을 줄 수 있는 경우 원격 센스 구성을 검토하면 DUT 단자 기준의 전압 보정에 도움이 됩니다.
적용 분야
- 전자회로, 센서 모듈, 컨트롤 보드 연구개발 전원 공급
- 생산라인 기능 검사 및 번인 전 단계 전원 조건 확인
- 학교·연구소 실험실의 DC 전원 실습 및 장비 교육
- 유지보수 현장의 소형 DC 구동 장치 점검
- PC 제어 기반 간단한 ATE 자동화 테스트 구성
구매 전 확인 포인트
1. 필요한 전압·전류 범위 — DUT가 요구하는 최대 전압과 최대 전류를 기준으로 IT6831A/B~IT6835A/B 모델을 선택합니다.
2. 통신 인터페이스 — 일반 PC 제어는 USB/RS232를, 기존 GPIB 기반 시스템은 B 계열을 우선 검토합니다.
3. 설치 방식 — 벤치 운용인지, 19인치 랙 장착인지에 따라 액세서리와 공간 조건을 함께 확인합니다.
FAQ
IT6800A/B Single Channel은 어떤 용도에 적합한가요?
연구개발, 교육 실험실, 생산라인 검사, 유지보수 시험처럼 안정적인 단일 채널 DC 전원을 반복적으로 공급해야 하는 환경에 적합합니다.
Dual-range 모델과 어떤 차이가 있나요?
Single Channel 계열은 고정 단일 출력 범위 모델 중심이며, Dual-range 계열은 한 장비에서 고전압 범위와 저전압 고전류 범위를 선택하는 구조입니다. 필요한 시험 전압·전류 조건에 따라 모델을 구분하는 것이 좋습니다.
A 모델과 B 모델의 차이는 무엇인가요?
A 계열은 USB/RS232 인터페이스를 기본으로 보며, B 계열은 USB/RS232/GPIB 구성을 기준으로 자동화 연동 범위를 넓힐 수 있습니다.
자동화 시험 시스템과 연동할 수 있나요?
USB, RS232, GPIB(B 계열) 인터페이스와 SCPI 명령을 활용해 PC 제어, 생산검사, 간단한 ATE 구성에 활용할 수 있습니다.
출력 보호 기능은 어떤 항목을 확인해야 하나요?
OVP와 OTP 보호 기능을 지원하는 계열로 안내되며, 실제 보호 설정 범위와 동작 조건은 선택 모델의 데이터시트와 매뉴얼 기준으로 확인하는 것이 좋습니다.
견적 전에 어떤 정보를 준비하면 좋나요?
필요 전압, 최대 전류, 출력 전력, 통신 인터페이스, 랙 장착 여부, 교정 성적서 필요 여부, 납기 조건을 알려주시면 모델 선정과 견적 검토가 빠릅니다.
데이터시트와 매뉴얼을 받을 수 있나요?
가능합니다. 모델별 출력 범위, 정확도, 리플 노이즈, 인터페이스 조건은 데이터시트 기준으로 확인하는 것을 권장합니다.
