High Voltage Programmable AC Power Supply
아이텍 ITECH IT7800 HV 고전압 프로그래머블 AC 전원공급기
아이텍 ITECH IT7800 HV는 700 V / 1050 V L-N 고전압 출력 라인업을 갖춘 고전력 프로그래머블 AC 전원공급기입니다.
전기차, 신재생에너지, 전력전자, 항공/산업 장비의 고전압 AC 입력 조건과 전원 변동 시험 구성을 검토할 수 있습니다.
모델별 전압·전류·출력 용량이 크게 달라지므로, 도입 전 시험 조건과 설치 환경을 기준으로 라인업을 확인하는 것이 중요합니다.
제품 개요
IT7800 HV는 고전압 AC 조건이 필요한 장비 검증을 위해 구성하는 프로그래머블 AC 전원공급기입니다. 700 V L-N 및 1050 V L-N 모델군을 기준으로 3상 고전압 출력 조건을 구성할 수 있어, 일반 AC 소스보다 높은 입력 전압 환경을 요구하는 시험에 적합합니다.
전원 변동, 파형 시뮬레이션, 고조파 관련 시험 조건을 함께 고려해야 하는 연구개발·품질검사·인증 전 단계에서 출력 전압, 용량, 전류, 설치 랙 높이를 기준으로 모델을 선정합니다.
주요 특징
700 V / 1050 V 고전압 라인업
고전압 AC 입력 조건을 요구하는 DUT 검증에 맞춰 모델을 선택할 수 있습니다.
3상 고전력 시험 구성
90 kVA부터 810 kVA급까지 확인되는 HV 라인업을 기준으로 구성 검토가 가능합니다.
파형 및 전원 변동 시험
내장 파형, 전압 변동, 고조파 관련 조건을 활용해 실제 전원 환경을 모사합니다.
B2B 시스템 구성 검토
전원 입력, 설치 공간, 랙 구성, 인터페이스, 안전 조건을 함께 검토해야 하는 장비입니다.
모델 라인업
| 모델명 | 출력 전압 | 전류 | 출력 | 상 | 높이 |
|---|---|---|---|---|---|
| IT7890-700-90 | 700 V L-N / 1200 V L-L | 90 Arms(3Φ) | 90 kVA | 3Φ | 27U |
| IT78180-700-180 | 700 V L-N / 1200 V L-L | 180 Arms(3Φ) | 180 kVA | 3Φ | 27U |
| IT78270-700-270 | 700 V L-N / 1200 V L-L | 270 Arms(3Φ) | 270 kVA | 3Φ | 27U |
| IT78360-700-360 | 700 V L-N / 1200 V L-L | 360 Arms(3Φ) | 360 kVA | 3Φ | 27U |
| IT78450-700-450 | 700 V L-N / 1200 V L-L | 450 Arms(3Φ) | 450 kVA | 3Φ | 27U |
| IT78540-700-540 | 700 V L-N / 1200 V L-L | 540 Arms(3Φ) | 540 kVA | 3Φ | 27U |
| IT78630-700-630 | 700 V L-N / 1200 V L-L | 630 Arms(3Φ) | 630 kVA | 3Φ | 27U |
| IT78720-700-720 | 700 V L-N / 1200 V L-L | 720 Arms(3Φ) | 720 kVA | 3Φ | 27U |
| IT78810-700-810 | 700 V L-N / 1200 V L-L | 810 Arms(3Φ) | 810 kVA | 3Φ | 27U |
| IT78900-700-900 | 700 V L-N / 1200 V L-L | 900 Arms(3Φ) | 900 kVA | 3Φ | 27U |
| IT78135-1050-90 | 1050 V L-N / 1818 V L-L | 90 Arms(3Φ) | 135 kVA | 3Φ | 37U |
| IT78270-1050-180 | 1050 V L-N / 1818 V L-L | 180 Arms(3Φ) | 270 kVA | 3Φ | 37U |
| IT78405-1050-270 | 1050 V L-N / 1818 V L-L | 270 Arms(3Φ) | 405 kVA | 3Φ | 37U |
| IT78540-1050-360 | 1050 V L-N / 1818 V L-L | 360 Arms(3Φ) | 540 kVA | 3Φ | 37U |
| IT78675-1050-450 | 1050 V L-N / 1818 V L-L | 450 Arms(3Φ) | 675 kVA | 3Φ | 37U |
| IT78810-1050-540 | 1050 V L-N / 1818 V L-L | 540 Arms(3Φ) | 810 kVA | 3Φ | 37U |
※ 입력 전원 조건 및 세부 사양은 모델별 데이터시트 기준으로 확인이 필요합니다.
파형 및 전원 조건 시뮬레이션

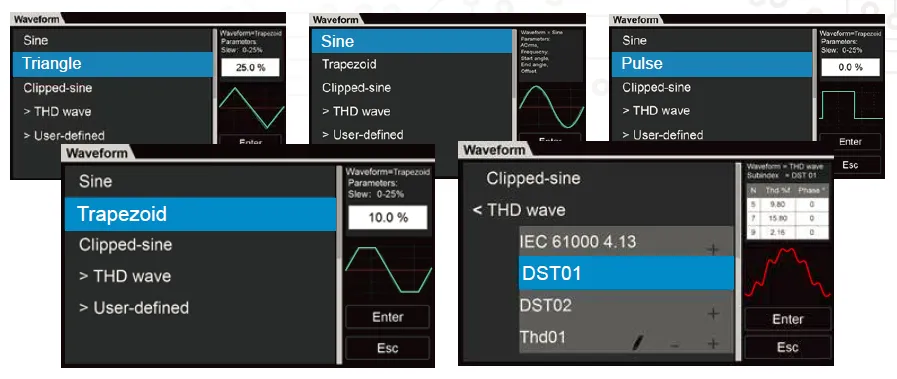

내장 파형 라이브러리
사인, 삼각파, 펄스, 사다리꼴 등 다양한 파형 조건을 선택해 전원 입력 환경을 모사할 수 있습니다.

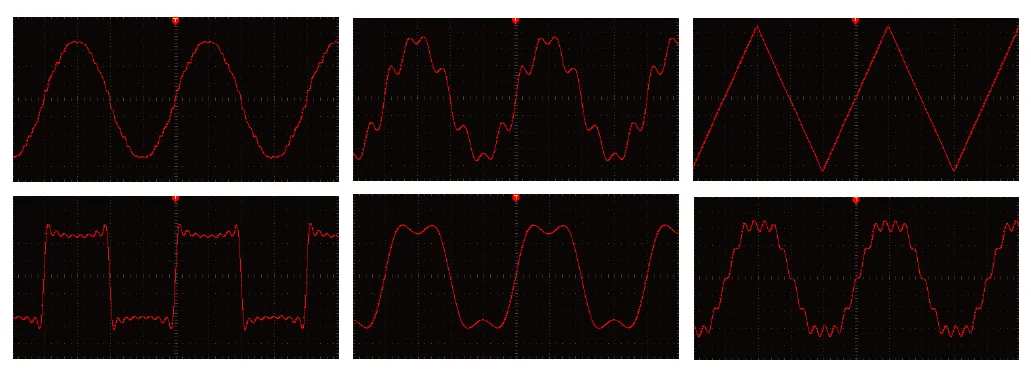

임의 파형 및 왜곡 파형
실제 전원 품질 문제나 장비 입력 조건을 재현하기 위한 파형 시험 구성에 활용할 수 있습니다.
적용 분야
- 전기차 및 고전압 전력변환 장치 AC 입력 시험
- 신재생에너지 PCS, 인버터, 전력전자 장비 검증
- 항공·산업 장비의 고전압 AC 전원 조건 시험
- 연구소, 품질검사, 생산검사, 인증 전 사전 검증
- 전원 변동, 고조파, 비정상 파형 조건 시험
구매 전 확인 포인트
필요 전압
700 V L-N 또는 1050 V L-N 중 시험 조건에 맞는 모델 확인
출력 용량
DUT 정격, 돌입 전류, 시험 여유율을 반영한 kVA 산정
설치 환경
27U/37U 랙 높이, 전원 입력, 냉각, 접지 조건 확인
자동화 연동
LAN, USB, 디지털 I/O, 옵션 인터페이스 등 시험 시스템 연동 확인
FAQ
Q. IT7800 HV는 어떤 용도에 적합한가요?
A. 고전압 AC 입력 조건을 필요로 하는 전력전자, 신재생에너지, 전기차 관련 장비, 항공/산업용 전원 시험, 연구개발 및 품질검사 환경에 적합합니다.
Q. 일반 IT7800과 IT7800 HV의 차이는 무엇인가요?
A. IT7800 HV는 700 V 또는 1050 V L-N 고전압 출력 모델군으로 구성된 고전압 고전력 모델입니다. 일반 IT7800 대비 고전압 AC 입력 조건을 다루는 시험에 초점을 둡니다.
Q. 모델 선정 시 가장 먼저 확인할 항목은 무엇인가요?
A. 필요한 L-N/L-L 전압, 3상 전류, kVA 용량, 설치 랙 높이, 입력 전원 조건, 시험 주파수 범위를 먼저 확인해야 합니다.
Q. 고조파 또는 임의 파형 시험에 활용할 수 있나요?
A. IT7800 계열은 전원 변동, 고조파, 파형 시뮬레이션 기능을 활용할 수 있는 제품군입니다. 실제 시험 조건과 지원 범위는 모델 및 옵션 기준으로 확인해야 합니다.
Q. 데이터시트와 매뉴얼을 받을 수 있나요?
A. 가능합니다. 견적 문의 시 필요한 모델명과 시험 조건을 알려주시면 데이터시트, 매뉴얼, 구성 검토 자료를 함께 안내할 수 있습니다.
Q. 기업·연구소·학교 구매 상담이 가능한가요?
A. 가능합니다. B2B 견적, 납기, 구성 검토, 기술 상담, 시험 조건 검토를 함께 지원합니다.
기술 상담 및 견적 문의
IT7800 HV는 고전압·고전력 장비이므로 단순 모델명만으로 선정하기보다 시험 전압, 전류, 용량, 입력 전원, 설치 조건을 함께 검토하는 것이 좋습니다.
