Regenerative Grid Simulator · High Voltage Series

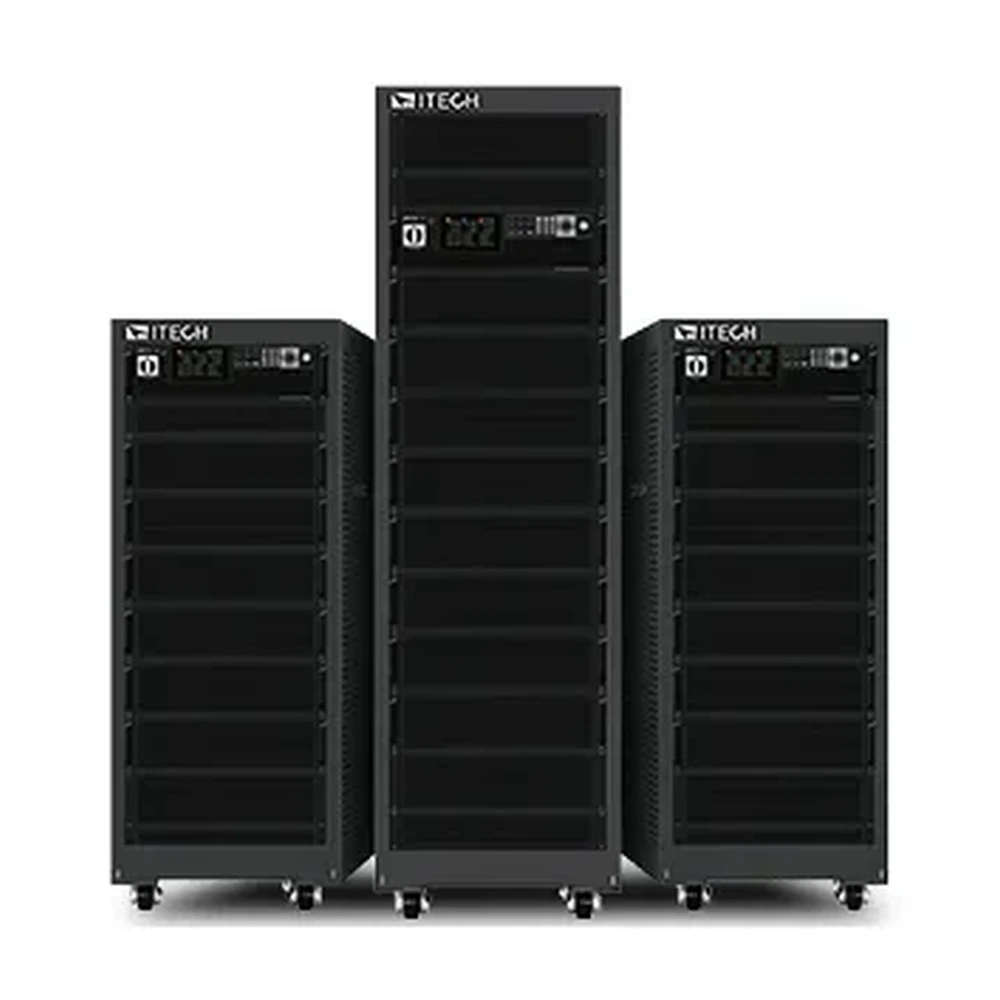

아이텍 ITECH IT7900 HV 고전압 회생형 그리드 시뮬레이터
아이텍 ITECH IT7900 HV는 700 V / 1050 V L-N 고전압 출력 라인업을 갖춘 회생형 그리드 시뮬레이터입니다.
PCS, ESS, 마이크로그리드, PV 인버터, V2X/BOBC, PHiL 등 계통 연계 장비의 고전압 전원 조건과 계통 교란 시험 구성에 활용할 수 있습니다.
모델 선정 시 목표 전압, 3상 전류, kVA 용량, 주파수 범위, 설치 공간 및 입력 전원 조건을 함께 검토하는 것이 중요합니다.
제품 개요
IT7900 HV는 고전압 계통 연계 장비를 시험하기 위한 회생형 그리드 시뮬레이터입니다. DUT가 전력을 소모하는 조건뿐 아니라 전력을 반환하는 조건까지 고려해야 하는 PCS, ESS, 인버터, V2X 관련 시험에서 전원 조건을 정밀하게 구성할 수 있습니다.
고전압 모델군은 700 V L-N 및 1050 V L-N 라인업으로 구성되며, 병렬 구성을 통해 대용량 kVA 시험 시스템을 구성할 수 있습니다. 실제 구성은 시험 전압, 전류, 전력, 설치 환경, 안전 인터록 및 보호 구성 기준으로 검토해야 합니다.
주요 특징
700 V / 1050 V L-N 고전압 라인업
고전압 인버터와 계통 연계 장비의 입력 조건을 검토할 수 있는 HV 모델군입니다.
고전압 인버터와 계통 연계 장비의 입력 조건을 검토할 수 있는 HV 모델군입니다.
회생형 4사분면 운전
소스와 회생 조건을 포함한 계통 시뮬레이션 시험 구성에 활용할 수 있습니다.
소스와 회생 조건을 포함한 계통 시뮬레이션 시험 구성에 활용할 수 있습니다.
계통 교란 시뮬레이션
LVRT, 위상 점프, 주파수 변동, 고조파 주입 등 시험 조건 검토에 적합합니다.
LVRT, 위상 점프, 주파수 변동, 고조파 주입 등 시험 조건 검토에 적합합니다.
자동화 시험 연동
USB, CAN, LAN, Digital I/O 및 옵션 인터페이스를 활용한 자동화 구성이 가능합니다.
USB, CAN, LAN, Digital I/O 및 옵션 인터페이스를 활용한 자동화 구성이 가능합니다.
모델 라인업
아래 표는 IT7900 HV 고전압 시리즈의 공식 라인업 기준입니다. 세부 사양과 옵션은 견적 및 도입 전 데이터시트로 재확인하는 것을 권장합니다.
| 모델명 | 출력 전압 | 전류 | 전력 | 상 | 폼팩터 | 선택 기준 |
|---|---|---|---|---|---|---|
| IT7990-700-90 | 700 V L-N / 1200 V L-L | 90 A | 90 kVA | 3Φ | 27U | 700 V 고전압 기본 용량 |
| IT79180-700-180 | 700 V L-N / 1200 V L-L | 180 A | 180 kVA | 3Φ | 27U×2 | 180 kVA급 고전압 계통 시뮬레이션 |
| IT79270-700-270 | 700 V L-N / 1200 V L-L | 270 A | 270 kVA | 3Φ | 27U×3 | 270 kVA급 PCS/ESS 시험 |
| IT79360-700-360 | 700 V L-N / 1200 V L-L | 360 A | 360 kVA | 3Φ | 27U×4 | 360 kVA급 병렬 구성 |
| IT79450-700-450 | 700 V L-N / 1200 V L-L | 450 A | 450 kVA | 3Φ | 27U×5 | 450 kVA급 고전력 시험 |
| IT79540-700-540 | 700 V L-N / 1200 V L-L | 540 A | 540 kVA | 3Φ | 27U×6 | 540 kVA급 인버터 시험 |
| IT79630-700-630 | 700 V L-N / 1200 V L-L | 630 A | 630 kVA | 3Φ | 27U×7 | 630 kVA급 확장 구성 |
| IT79720-700-720 | 700 V L-N / 1200 V L-L | 720 A | 720 kVA | 3Φ | 27U×8 | 720 kVA급 대용량 구성 |
| IT79810-700-810 | 700 V L-N / 1200 V L-L | 810 A | 810 kVA | 3Φ | 27U×9 | 810 kVA급 대전력 시험 |
| IT79900-700-900 | 700 V L-N / 1200 V L-L | 900 A | 900 kVA | 3Φ | 27U×10 | 700 V 라인업 최대 900 kVA |
| IT79135-1050-90 | 1050 V L-N / 1818 V L-L | 90 A | 135 kVA | 3Φ | 37U | 1050 V 고전압 기본 용량 |
| IT79270-1050-180 | 1050 V L-N / 1818 V L-L | 180 A | 270 kVA | 3Φ | 37U×2 | 270 kVA급 1050 V 시험 |
| IT79405-1050-270 | 1050 V L-N / 1818 V L-L | 270 A | 405 kVA | 3Φ | 37U×3 | 405 kVA급 1050 V 시험 |
| IT79540-1050-360 | 1050 V L-N / 1818 V L-L | 360 A | 540 kVA | 3Φ | 37U×4 | 540 kVA급 1050 V 시험 |
| IT79675-1050-450 | 1050 V L-N / 1818 V L-L | 450 A | 675 kVA | 3Φ | 37U×5 | 675 kVA급 1050 V 시험 |
| IT79810-1050-540 | 1050 V L-N / 1818 V L-L | 540 A | 810 kVA | 3Φ | 37U×6 | 1050 V 라인업 최대 810 kVA |
주요 사양 및 구성 검토 포인트
| 제품군 | 고전압 회생형 그리드 시뮬레이터 |
|---|---|
| 출력 전압 라인업 | 700 V L-N / 1050 V L-N |
| 출력 전력 범위 | 90 kVA ~ 900 kVA급 구성, 1050 V 라인업은 최대 810 kVA급 구성 |
| 주파수 범위 | 16 Hz ~ 100 Hz |
| 운전/시험 기능 | 회생형 그리드 시뮬레이터, 4사분면 소스, AC 및 AC+DC 출력, 프로그래머블 출력 임피던스, 계통 교란 시뮬레이션 |
| 적용 분야 | PCS, ESS, 마이크로그리드, PV 인버터, EV/V2X, PHiL, 고전압 전력전자 시험 |

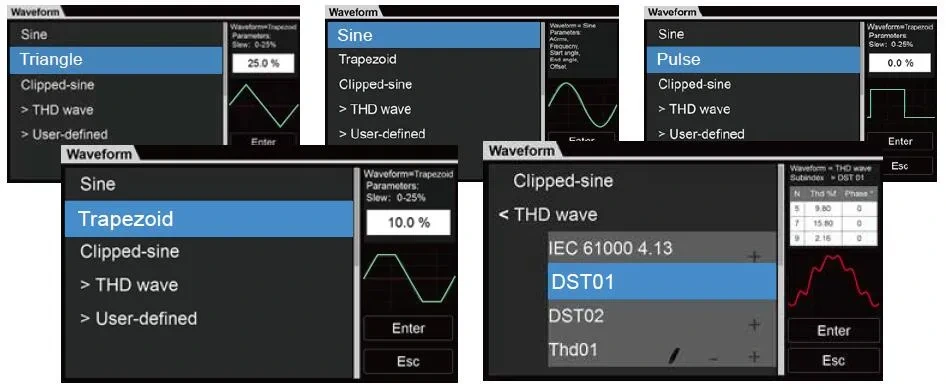

파형 라이브러리 및 계통 교란 시험
내장 파형 라이브러리와 임의 파형 편집 기능을 활용하면 실제 계통에서 발생할 수 있는 전압 변동, 왜곡 파형, 고조파 조건을 시험 목적에 맞게 구성할 수 있습니다.

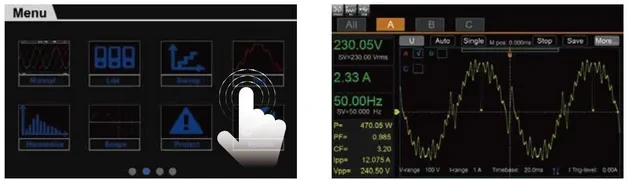

터치 UI와 측정 화면
터치 기반 조작 화면과 전압·전류·주파수·파형 표시 기능은 시험 조건 확인과 운전 상태 모니터링에 도움이 됩니다.
구매 전 확인 포인트
- 필요한 L-N/L-L 전압과 시험 대상 장비의 정격 전압 확인
- 3상 전류, kVA 용량, 피크 조건 및 단시간 과도 조건 확인
- LVRT, 위상 점프, 고조파 주입, 주파수 변동 등 필요한 시험 모드 확인
- 설치 랙 높이, 입력 전원, 냉각 및 안전 차단 구성 확인
- 자동화 연동 시 통신 인터페이스와 제어 프로토콜 확인
관련 제품 또는 비교 제품
고전압 AC 전원공급기 용도가 중심이면 IT7800 HV, 회생형 계통 시뮬레이션과 4사분면 조건이 중요하면 IT7900 HV를 우선 검토하는 것이 좋습니다. 더 넓은 주파수 또는 고성능 복합 모드가 필요하면 IT7900P/EP 계열도 함께 비교할 수 있습니다.
FAQ
Q. IT7900 HV는 어떤 용도에 적합한가요?
A. 고전압 계통 조건을 필요로 하는 PCS, ESS, 마이크로그리드, 전기차 V2X/BOBC, PV 인버터, PHiL 및 계통 연계 장비의 연구개발·검증 시험에 적합합니다.
Q. 일반 IT7900과 IT7900 HV의 차이는 무엇인가요?
A. IT7900 HV는 700 V 또는 1050 V L-N 고전압 출력 모델군으로 구성된 회생형 그리드 시뮬레이터입니다. 일반 350 V급 모델보다 고전압 인버터 및 대전력 계통 조건 시험에 초점을 둡니다.
Q. 회생형 그리드 시뮬레이터는 어떤 장점이 있나요?
A. DUT에서 발생하거나 반환되는 에너지를 전력망으로 회생시킬 수 있어 대전력 시험 시 발열과 전력 소모 부담을 줄이는 데 도움이 됩니다. 실제 절감 효과는 시험 조건과 설치 환경에 따라 달라집니다.
Q. 모델 선정 시 가장 먼저 확인할 항목은 무엇인가요?
A. 필요한 L-N/L-L 전압, 3상 전류, kVA 용량, 주파수 범위, 설치 랙 높이, 입력 전원 조건, 시험 모드를 먼저 확인해야 합니다.
Q. 고조파, LVRT, 주파수 변동 시험에 활용할 수 있나요?
A. IT7900 HV는 계통 교란 시뮬레이션, LIST/SWEEP, 고조파 주입, LVRT, 위상 점프, 주파수 변동 등 계통 연계 장비 검증에 필요한 기능 검토가 가능합니다. 실제 적용 범위는 모델과 옵션 기준으로 확인해야 합니다.
Q. 데이터시트와 매뉴얼을 받을 수 있나요?
A. 가능합니다. 견적 문의 시 필요한 모델명, 전압, 전류, kVA, 시험 조건을 알려주시면 데이터시트와 구성 검토 자료를 함께 안내할 수 있습니다.
Q. 기업·연구소·학교 구매 상담이 가능한가요?
A. 가능합니다. B2B 견적, 납기, 설치 구성, 통신 인터페이스, 시험 조건 검토까지 상담 가능합니다.
기술 상담 및 견적 문의
고전압 회생형 그리드 시뮬레이터는 모델별 전압·전류·전력·설치 조건 차이가 크므로 시험 조건 기반의 구성 검토가 필요합니다.
