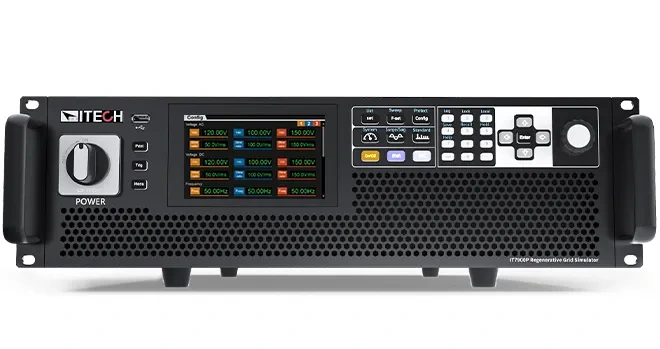

Regenerative Grid Simulator · AC/DC Electronic Load
아이텍 ITECH IT7900EP 회생형 그리드 시뮬레이터·AC/DC 전자부하
아이텍 ITECH IT7900EP는 그리드 시뮬레이터, AC/DC 프로그래머블 전원공급기, 회생형 AC/DC 전자부하를 하나의 플랫폼에서 운용할 수 있는 고성능 4사분면 전력 시험 장비입니다.
PV 인버터, ESS, EV, 마이크로그리드, PHiL, 계통 연계 장비 시험에서 전원 변동, 고조파, LVRT/HVRT, 전자부하 조건을 함께 검토할 수 있습니다.
공식 라인업 기준 21 kVA부터 231 kVA까지 모델을 선택할 수 있으며, 병렬 구성으로 대전력 시험 시스템 구성이 가능합니다.
제품 개요
IT7900EP 시리즈는 계통 시뮬레이션, AC/DC 전원 출력, 회생형 AC/DC 부하 운용을 한 장비에서 처리해야 하는 연구개발 및 인증 전 단계 시험 환경에 적합합니다. 4사분면 운전 구조를 기반으로 DUT에서 발생하는 에너지를 열로 소모하지 않고 계통으로 회생할 수 있어 대전력 장비 시험 시 전력·열 관리 부담을 줄일 수 있습니다.
주요 특징
3-in-1 플랫폼
그리드 시뮬레이터, AC/DC 전원공급기, 회생형 AC/DC 전자부하 통합
그리드 시뮬레이터, AC/DC 전원공급기, 회생형 AC/DC 전자부하 통합
4사분면 운전
Source/Sink 동작과 회생 기능으로 계통 연계 장비 시험 대응
Source/Sink 동작과 회생 기능으로 계통 연계 장비 시험 대응
고전력 밀도
3U 단일 장비 기준 최대 21 kVA 구성 가능
3U 단일 장비 기준 최대 21 kVA 구성 가능
자동화 인터페이스
USB, CAN, LAN, Digital I/O 기본, GPIB·Analog·RS232 옵션 검토
USB, CAN, LAN, Digital I/O 기본, GPIB·Analog·RS232 옵션 검토
모델 라인업
| 모델명 | 출력 전압 | 출력 전류 | 출력 전력 | 상 구성 | 높이 |
|---|---|---|---|---|---|
| IT7921EP-350-105 | 350 V L-N / 606 V L-L | 105 A(1Φ) / 35 A(3Φ) | 21 kVA | 1Φ 또는 3Φ | 3U |
| IT7942EP-350-210 | 350 V L-N / 606 V L-L | 210 A(1Φ) / 70 A(3Φ) | 42 kVA | 1Φ 또는 3Φ | 6U |
| IT7963EP-350-315 | 350 V L-N / 606 V L-L | 315 A(1Φ) / 105 A(3Φ) | 63 kVA | 1Φ 또는 3Φ | 15U |
| IT7984EP-350-420 | 350 V L-N / 606 V L-L | 420 A(1Φ) / 140 A(3Φ) | 84 kVA | 1Φ 또는 3Φ | 27U |
| IT79105EP-350-525 | 350 V L-N / 606 V L-L | 525 A(1Φ) / 175 A(3Φ) | 105 kVA | 1Φ 또는 3Φ | 27U |
| IT79126EP-350-630 | 350 V L-N / 606 V L-L | 630 A(1Φ) / 210 A(3Φ) | 126 kVA | 1Φ 또는 3Φ | 27U |
| IT79147EP-350-735 | 350 V L-N / 606 V L-L | 735 A(1Φ) / 245 A(3Φ) | 147 kVA | 1Φ 또는 3Φ | 37U |
| IT79168EP-350-840 | 350 V L-N / 606 V L-L | 840 A(1Φ) / 280 A(3Φ) | 168 kVA | 1Φ 또는 3Φ | 37U |
| IT79189EP-350-945 | 350 V L-N / 606 V L-L | 945 A(1Φ) / 315 A(3Φ) | 189 kVA | 1Φ 또는 3Φ | 37U |
| IT79210EP-350-1050 | 350 V L-N / 606 V L-L | 1050 A(1Φ) / 350 A(3Φ) | 210 kVA | 1Φ 또는 3Φ | 37U |
| IT79231EP-350-1155 | 350 V L-N / 606 V L-L | 1155 A(1Φ) / 385 A(3Φ) | 231 kVA | 1Φ 또는 3Φ | 37U |
주요 사양 및 구성 검토 포인트
- 출력 모드: AC, DC, AC+DC, DC+AC
- 그리드 시뮬레이터 주파수: 16 Hz ~ 2400 Hz, 아일랜딩 시뮬레이션 모드에서는 16 Hz ~ 150 Hz 기준 확인 필요
- 전자부하 모드 주파수: 16 Hz ~ 500 Hz
- 고조파/상호고조파 시뮬레이션 및 최대 50차 고조파 분석 지원

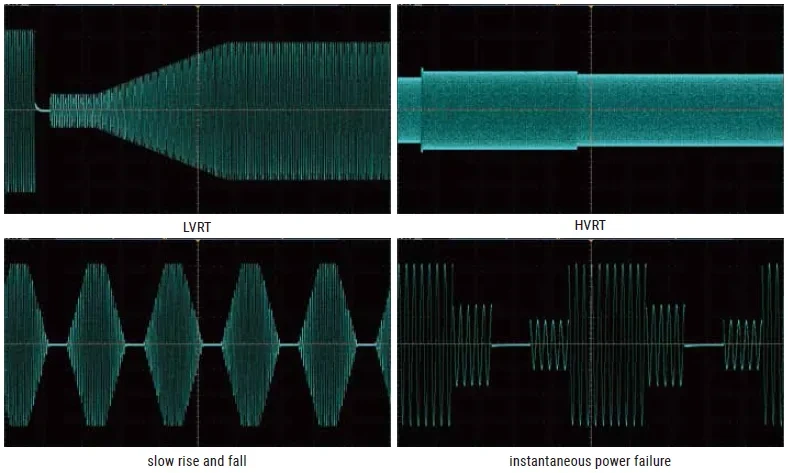

- LIST, SWEEP, Surge & Sag 모드 기반 전원 변동 시험 구성 가능
- LVRT, Phase Jump, Frequency variation, harmonic injection 등 계통 연계 시험 항목 검토 가능

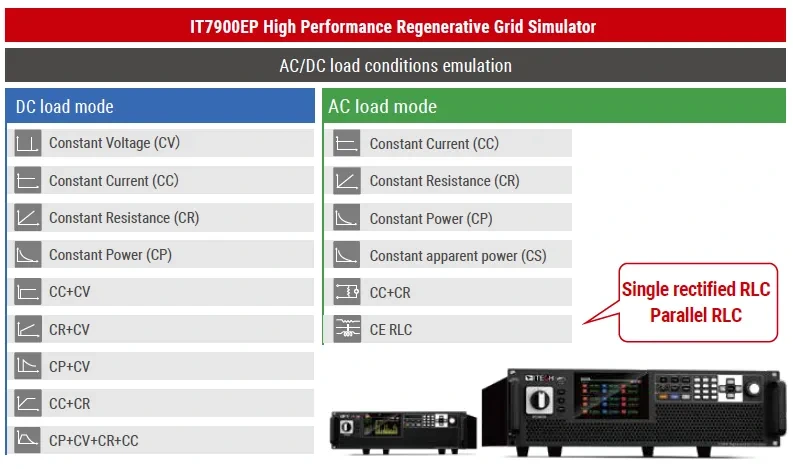

기능 설명 이미지

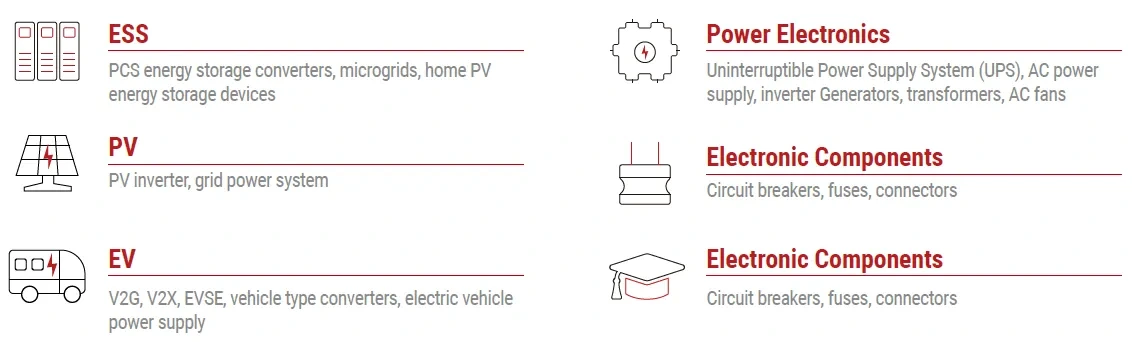

적용 분야

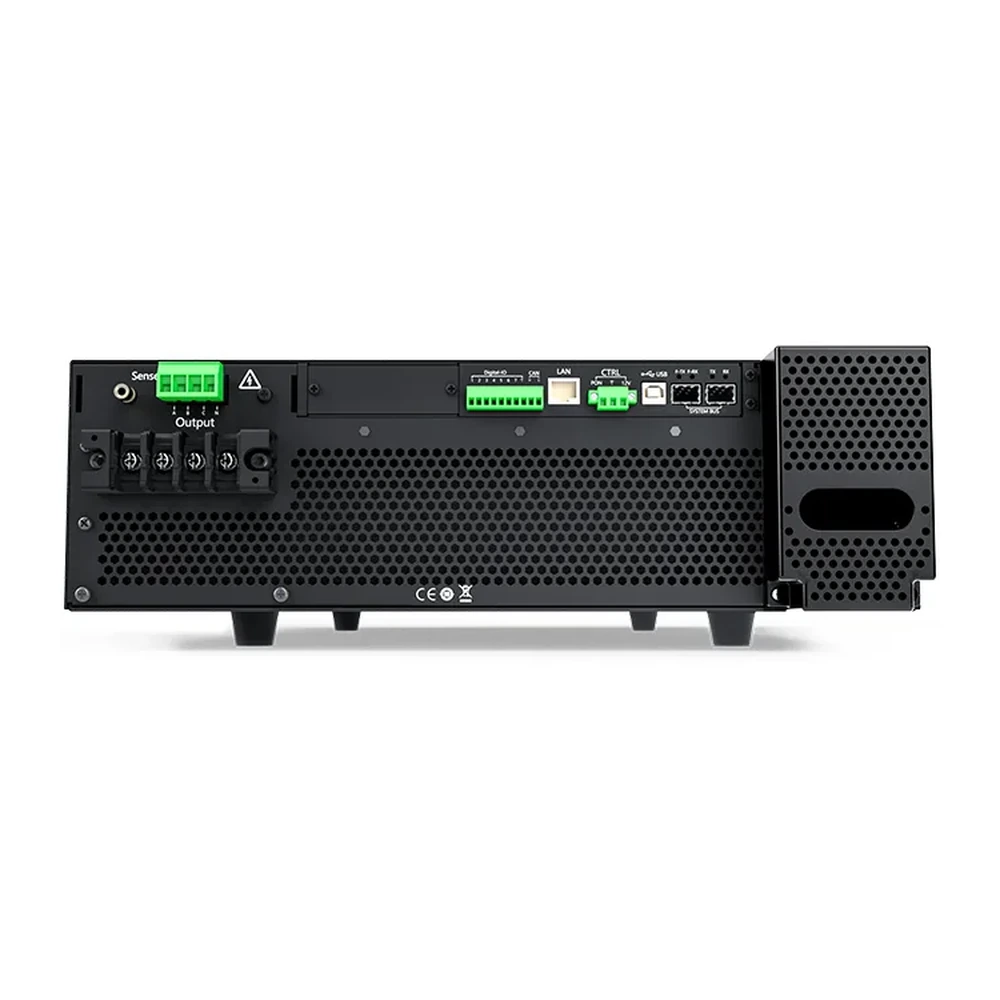

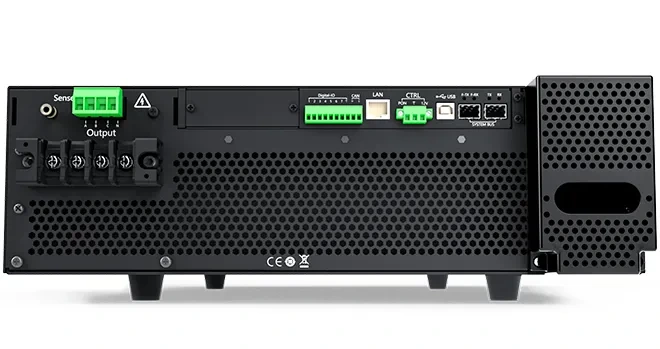

후면 단자 및 인터페이스 확인
구매 전 확인 포인트
- 필요 전력 용량: 단일 장비, 캐비닛, 병렬 확장 여부
- 시험 전압: L-N 350 V, L-L 606 V 조건 및 reverse phase 운용 필요 여부
- 시험 모드: 그리드 시뮬레이터, 전원공급기, 전자부하 중 주 사용 모드
- 규격 시험: IEC 61000 계열, LVRT/HVRT, 고조파 시험 조건
- 자동화 연동: LAN, CAN, Digital I/O, GPIB, Analog, RS232 필요 여부
관련 제품 또는 비교 제품
일반 그리드 시뮬레이터 중심이면 IT7900E/IT7900P 계열, 고전압 계통 시험이면 IT7900 HV 계열, AC 전원공급기 중심이면 IT7800/IT7800E/IT7800EP 계열과 함께 비교 검토할 수 있습니다.
FAQ
IT7900EP는 어떤 용도에 적합한가요?
PV 인버터, ESS, EV, 마이크로그리드, PHiL, 계통 연계 장비의 전원 변동·고조파·LVRT/HVRT·부하 조건 검증에 적합합니다.
IT7900EP는 그리드 시뮬레이터와 전자부하를 모두 지원하나요?
예. IT7900EP는 그리드 시뮬레이터, AC/DC 프로그래머블 전원공급기, 회생형 AC/DC 전자부하 기능을 통합한 장비입니다.
출력 전력은 어느 범위까지 선택할 수 있나요?
공식 라인업 기준 단일 및 캐비닛 구성으로 21 kVA부터 231 kVA 모델까지 확인되며, 병렬 구성으로 더 큰 전력 구성을 검토할 수 있습니다.
단상과 3상 시험을 모두 지원하나요?
공식 자료 기준 1Φ 또는 3Φ 운용을 지원하며, reverse phase(split phase) 운용도 검토할 수 있습니다.
자동화 시스템과 연동할 수 있나요?
USB, CAN, LAN, Digital I/O가 기본 제공되며 GPIB, 아날로그, RS232 인터페이스는 옵션으로 검토할 수 있습니다.
데이터시트와 견적 상담을 받을 수 있나요?
가능합니다. 필요한 전력 용량, 시험 전압, 상 구성, 통신 방식, 적용 규격을 알려주시면 데이터시트 기준으로 구성과 견적을 검토할 수 있습니다.
