Regenerative AC/DC Electronic Load
아이텍 ITECH IT8200 회생형 AC/DC 전자부하
IT8200 시리즈는 AC 부하와 DC 부하 조건을 모두 지원하는 회생형 프로그래머블 전자부하입니다.
2~165 kVA 라인업과 마스터/슬레이브 병렬 확장으로 단독 연구개발 시험부터 고전력 시스템 구성까지 검토할 수 있습니다.
V2G, EVSE, PCS, UPS, 인버터, 주파수 변환기 등 전력전자 장비의 AC/DC 부하 시뮬레이션에 적합합니다.
핵심 특징
AC/DC 회생형 부하
최대 960 kVA 병렬 확장
단상·3상·역상 모드
16~500 Hz
최대 960 kVA 병렬 확장
단상·3상·역상 모드
16~500 Hz
- AC 모드: CC, CR, CP, CS, CC+CR, CE 모드 지원
- DC 모드: CC, CR, CP, CV 및 복합 모드 지원
- 파형 편집, CSV 파형 import, 내장 파형, LIST/SWEEP/Surge&Sag 기능 지원
- 고조파 분석 및 시뮬레이션, IEC 61000-3-2/3-12 사전 적합성 시험 기능 내장
- USB, CAN, LAN, Digital I/O 기본 인터페이스 및 GPIB, Analog/RS232 옵션 검토 가능

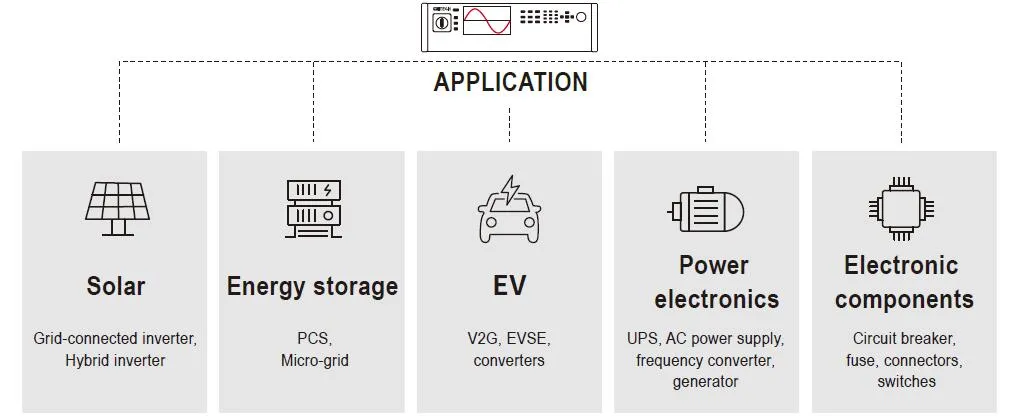

적용 분야
IT8200은 전력 회생과 AC/DC 부하 시뮬레이션이 함께 필요한 전력전자 시험 환경에서 활용됩니다. 특히 전기차 충전·전력변환·UPS·인버터 계통 시험처럼 부하 조건이 복잡하고 장시간 운전이 필요한 분야에 적합합니다.
모델 라인업
공식 카탈로그 기준 IT8200 시리즈는 350 V 정격에서 2 kVA부터 165 kVA까지 구성됩니다. 고전력 시험은 3U 모델 또는 캐비닛 구성을 기준으로 병렬 확장 조건을 함께 확인해야 합니다.
| 모델명 | 전압 | 전류 | 전력 | 상 구성 | 높이 | 비고 |
|---|---|---|---|---|---|---|
| IT8202-350-10U-ATE | 350 V | 10 A | 2 kVA | 1Φ | 1 U | ATE 모델: 터치스크린/키보드 없음 |
| IT8202-350-10U | 350 V | 10 A | 2 kVA | 1Φ | 2 U | 단독/시스템 구성 검토 |
| IT8203-350-30U | 350 V | 30 A | 3 kVA | 1Φ | 3 U | 단독/시스템 구성 검토 |
| IT8204-350-20U-ATE | 350 V | 20 A | 4 kVA | 1Φ | 1 U | ATE 모델: 터치스크린/키보드 없음 |
| IT8204-350-20U | 350 V | 20 A | 4 kVA | 1Φ | 2 U | 단독/시스템 구성 검토 |
| IT8205-350-30U | 350 V | 30 A | 5 kVA | 1Φ | 3 U | 단독/시스템 구성 검토 |
| IT8206-350-30-ATE | 350 V | 30 A | 6 kVA | 1Φ 또는 3Φ | 1 U | ATE 모델: 터치스크린/키보드 없음 |
| IT8206-350-30 | 350 V | 30 A | 6 kVA | 1Φ 또는 3Φ | 2 U | 단독/시스템 구성 검토 |
| IT8206-350-90 | 350 V | 90 A | 6 kVA | 1Φ 또는 3Φ | 3 U | 단독/시스템 구성 검토 |
| IT8209-350-90 | 350 V | 90 A | 9 kVA | 1Φ 또는 3Φ | 3 U | 단독/시스템 구성 검토 |
| IT8212-350-90 | 350 V | 90 A | 12 kVA | 1Φ 또는 3Φ | 3 U | 단독/시스템 구성 검토 |
| IT8215-350-90 | 350 V | 90 A | 15 kVA | 1Φ 또는 3Φ | 3 U | 단독/시스템 구성 검토 |
| IT8230-350-180 | 350 V | 180 A | 30 kVA | 1Φ 또는 3Φ | 6 U | 대용량 캐비닛 구성 |
| IT8245-350-270 | 350 V | 270 A | 45 kVA | 1Φ 또는 3Φ | 15 U | 대용량 캐비닛 구성 |
| IT8260-350-360 | 350 V | 360 A | 60 kVA | 1Φ 또는 3Φ | 27 U | 대용량 캐비닛 구성 |
| IT8275-350-450 | 350 V | 450 A | 75 kVA | 1Φ 또는 3Φ | 27 U | 대용량 캐비닛 구성 |
| IT8290-350-540 | 350 V | 540 A | 90 kVA | 1Φ 또는 3Φ | 27 U | 대용량 캐비닛 구성 |
| IT82105-350-630 | 350 V | 630 A | 105 kVA | 1Φ 또는 3Φ | 27 U | 대용량 캐비닛 구성 |
| IT82120-350-720 | 350 V | 720 A | 120 kVA | 1Φ 또는 3Φ | 37 U | 대용량 캐비닛 구성 |
| IT82135-350-810 | 350 V | 810 A | 135 kVA | 1Φ 또는 3Φ | 37 U | 대용량 캐비닛 구성 |
| IT82150-350-900 | 350 V | 900 A | 150 kVA | 1Φ 또는 3Φ | 37 U | 대용량 캐비닛 구성 |
| IT82165-350-990 | 350 V | 990 A | 165 kVA | 1Φ 또는 3Φ | 37 U | 대용량 캐비닛 구성 |

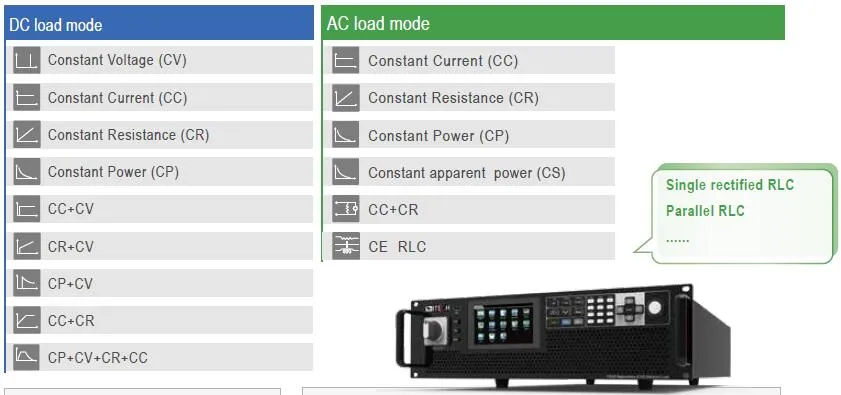

회생형 AC/DC 부하 운용

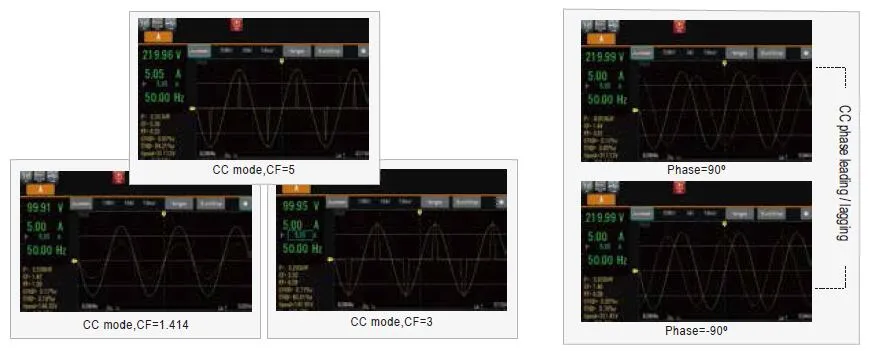

AC 부하 모드는 정류/비정류 조건을 지원하며, CE 모드에서는 단상 정류 RLC와 병렬 RLC 회로 조건을 모사할 수 있습니다. DC 부하 모드도 기본 부하 모드와 복합 모드를 제공해 다양한 DUT 조건에 대응합니다.

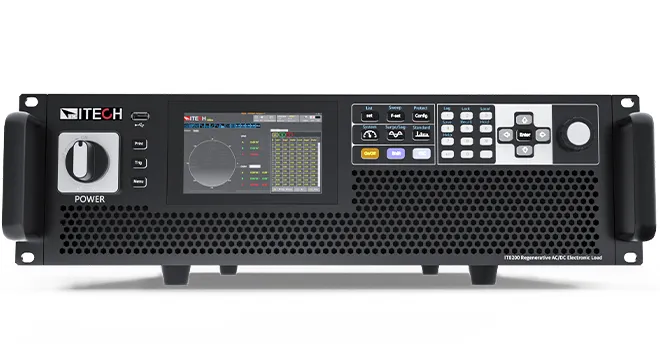

제품 구성 및 인터페이스

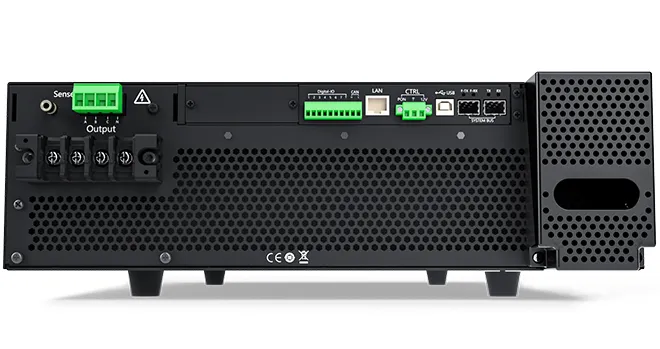

전면 터치스크린과 조작부를 통해 파형·부하 조건을 설정할 수 있으며, 후면에는 전원 및 통신 인터페이스 구성이 배치됩니다. 실제 시스템 구축 시에는 입력 전원, 접지, 통신 방식, 병렬 구성 여부를 함께 검토해야 합니다.

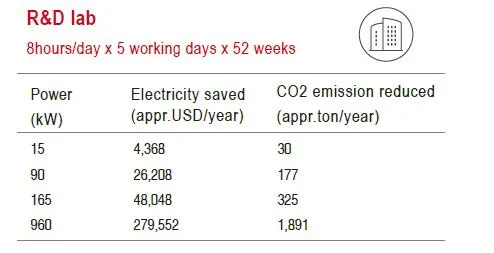

전력 회생 효과 검토
회생형 전자부하는 DUT에서 발생하는 전력을 열로 소모하는 대신 계통으로 되돌리는 방식이므로 장시간 고전력 시험에서 전력 비용과 냉각 설비 부담을 줄이는 데 도움이 됩니다. 실제 절감 효과는 사용 시간, 전력 단가, 부하 조건, 설비 구성에 따라 달라집니다.
구매 전 확인 포인트
정격 조건
DUT 전압, 전류, 전력, 단상/3상, 운용 주파수를 확인합니다.
회생 환경
회생 전력 처리 조건, 계통 연계, 전원 설비 조건을 확인합니다.
시스템 구성
단독 장비, 랙, 캐비닛, 병렬 확장, ATE 연동 여부를 검토합니다.
인터페이스
LAN, USB, CAN, Digital I/O, GPIB/RS232 옵션 필요 여부를 확인합니다.
FAQ
IT8200은 어떤 장비입니까?
IT8200은 AC 모드와 DC 모드를 모두 지원하는 회생형 프로그래머블 전자부하입니다. DUT에서 발생한 에너지를 열로 소모하지 않고 전력망으로 회생시켜 전력 및 냉각 비용 절감에 도움을 줍니다.
IT8200은 어떤 시험에 주로 사용됩니까?
V2G, EVSE, PCS, UPS, 인버터, AC 전원공급기, 주파수 변환기, 발전기, 차단기·퓨즈·커넥터 등 전력전자 및 부품 시험에 적용할 수 있습니다.
지원하는 AC 부하 모드는 무엇입니까?
AC 모드에서는 CC, CR, CP, CS, CC+CR, CE 모드를 지원하며, CE 모드에서는 단상 정류 RLC 및 병렬 RLC 회로 토폴로지 시뮬레이션을 검토할 수 있습니다.
라인업은 어떻게 선택해야 합니까?
정격 전압 350 V 기준에서 필요한 전류, 전력, 단상/3상 구성, 랙 높이, 병렬 확장 여부를 기준으로 모델을 선정합니다. 고전력 구성은 캐비닛 및 마스터/슬레이브 병렬 조건을 함께 검토해야 합니다.
데이터시트 확인이 필요한 항목은 무엇입니까?
최종 견적 전에는 DUT 정격, 운용 주파수, 단상/3상/역상 구성, 회생 전력 처리 조건, 인터페이스, 옵션, 설치 전원 조건을 공식 데이터시트와 함께 확인하는 것이 좋습니다.
기술 상담 및 견적 문의
IT8200은 회생형 AC/DC 전자부하 특성상 DUT 정격, 단상/3상 운용, 회생 전력 처리 조건, 병렬 확장, 인터페이스 구성을 함께 검토해야 합니다. 시험 전압·전류·전력과 사용 환경을 알려주시면 적합 모델과 구성 방향을 확인해 드립니다.
