Regenerative AC/DC Electronic Load
아이텍 ITECH IT8200E 회생형 AC/DC 전자부하
IT8200E는 AC 및 DC 부하 시험을 하나의 플랫폼에서 검토할 수 있는 회생형 AC/DC 전자부하 시리즈입니다. 3U 단일 장비 기준 최대 21 kVA급 고전력 밀도를 제공하며, Master/Slave 병렬 구성을 통해 대전력 시험 시스템으로 확장할 수 있습니다. 회생형 구조로 DUT에서 흡수한 전력을 계통으로 되돌려 고전력 시험실의 발열·냉각 부담과 전력 비용 검토에 유리합니다. EVSE, V2G/V2H, 태양광 인버터, PCS, UPS, 주파수 변환기 시험 환경에서 모델 선정과 시스템 구성을 함께 검토하는 장비입니다.
제품 개요

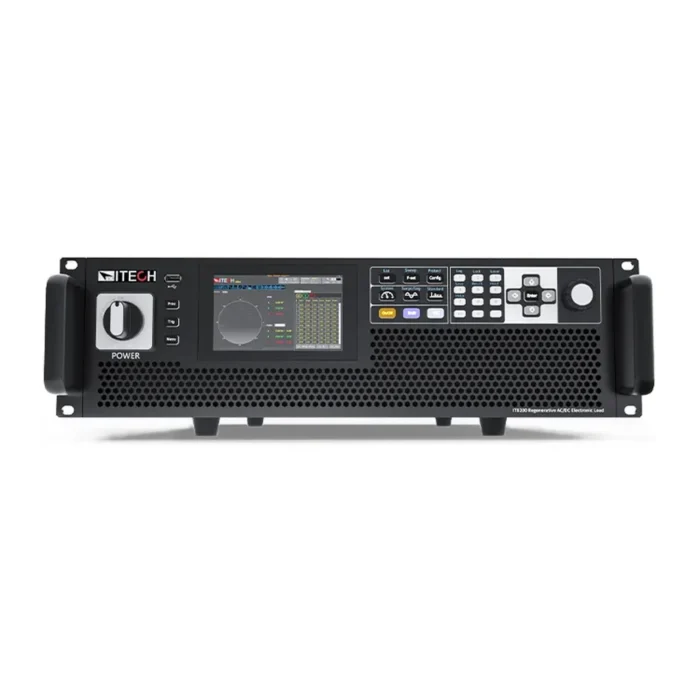

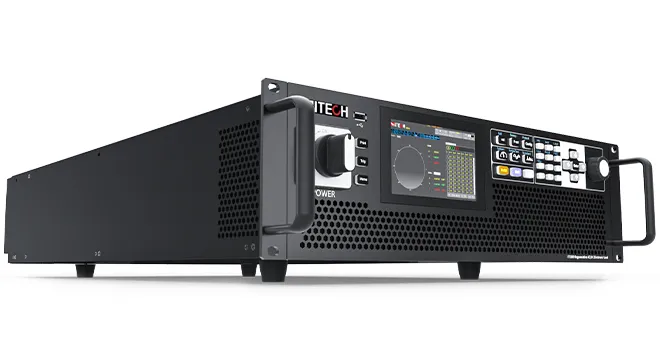

아이텍 ITECH IT8200E는 회생형 AC/DC 전자부하로, 고전력 AC 부하 시험과 DC 부하 시험을 모두 고려해야 하는 연구개발·품질검사·시스템 통합 환경에 적합합니다. 일반 저항 부하처럼 에너지를 열로 소모하는 방식이 아니라, 시험 중 흡수한 전력을 계통으로 회생시키는 구조를 사용합니다.
AC 모드에서는 단상, 3상, 역상 또는 split phase 조건을 검토할 수 있으며, 정류 부하 조건을 위한 Rectified 기능과 다양한 부하 모드를 제공합니다. 실제 구성 시에는 시험 대상의 정격 전압, 전류, 전력, 위상 조건, 회생 전력 처리 조건을 기준으로 모델과 병렬 구성을 함께 확인해야 합니다.
주요 특징
회생형 AC/DC 부하
AC 모드와 DC 모드에서 DUT 전력을 흡수하고 계통 회생을 고려할 수 있습니다.
AC 모드와 DC 모드에서 DUT 전력을 흡수하고 계통 회생을 고려할 수 있습니다.
3U 고전력 밀도
단일 3U 장비 기준 최대 21 kVA급 입력 전력 구성을 검토할 수 있습니다.
단일 3U 장비 기준 최대 21 kVA급 입력 전력 구성을 검토할 수 있습니다.
Master/Slave 병렬
고전류·고전력 시험을 위해 병렬 확장 구성을 검토할 수 있습니다.
고전류·고전력 시험을 위해 병렬 확장 구성을 검토할 수 있습니다.

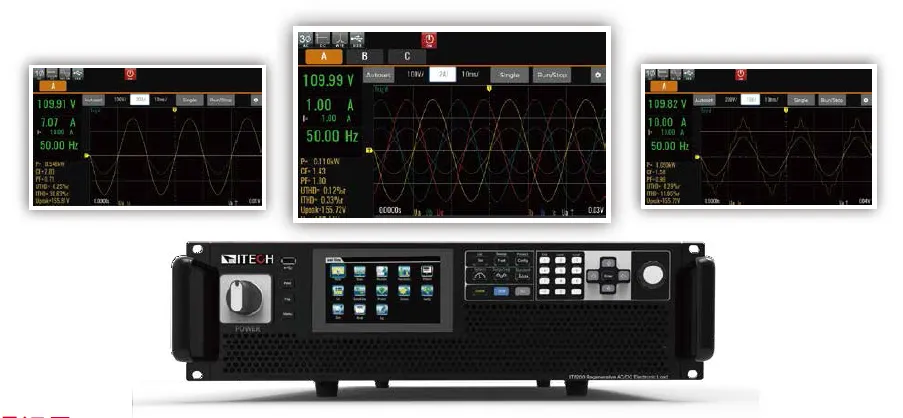

부하 모드·파형 편집
NORMAL, LIST, SWEEP, Surge & Sag 및 내장 파형을 활용한 시험 구성이 가능합니다.
NORMAL, LIST, SWEEP, Surge & Sag 및 내장 파형을 활용한 시험 구성이 가능합니다.
모델 라인업
아래 라인업은 IT8200E 350 V 계열 모델 기준입니다. 실제 주문 전 최신 데이터시트와 구성표 기준으로 전압·전류·전력·병렬 조건을 확인해야 합니다.
| 모델명 | 전력 | 전압 | 전류 | 선택 기준 |
|---|---|---|---|---|
| IT8221E-350-105 | 21 kVA | 350 V | 105 A | 3U 단일 장비 기준, 기본 단위 모델 |
| IT8242E-350-210 | 42 kVA | 350 V | 210 A | 병렬 확장 구성 |
| IT8263E-350-315 | 63 kVA | 350 V | 315 A | 병렬 확장 구성 |
| IT8284E-350-420 | 84 kVA | 350 V | 420 A | 병렬 확장 구성 |
| IT82105E-350-525 | 105 kVA | 350 V | 525 A | 병렬 확장 구성 |
| IT82126E-350-630 | 126 kVA | 350 V | 630 A | 병렬 확장 구성 |
| IT82147E-350-735 | 147 kVA | 350 V | 735 A | 병렬 확장 구성 |
| IT82168E-350-840 | 168 kVA | 350 V | 840 A | 병렬 확장 구성 |
| IT82189E-350-945 | 189 kVA | 350 V | 945 A | 병렬 확장 구성 |
| IT82210E-350-1050 | 210 kVA | 350 V | 1,050 A | 병렬 확장 구성 |
| IT82231E-350-1155 | 231 kVA | 350 V | 1,155 A | 병렬 확장 구성 |
운용 모드와 시험 구성

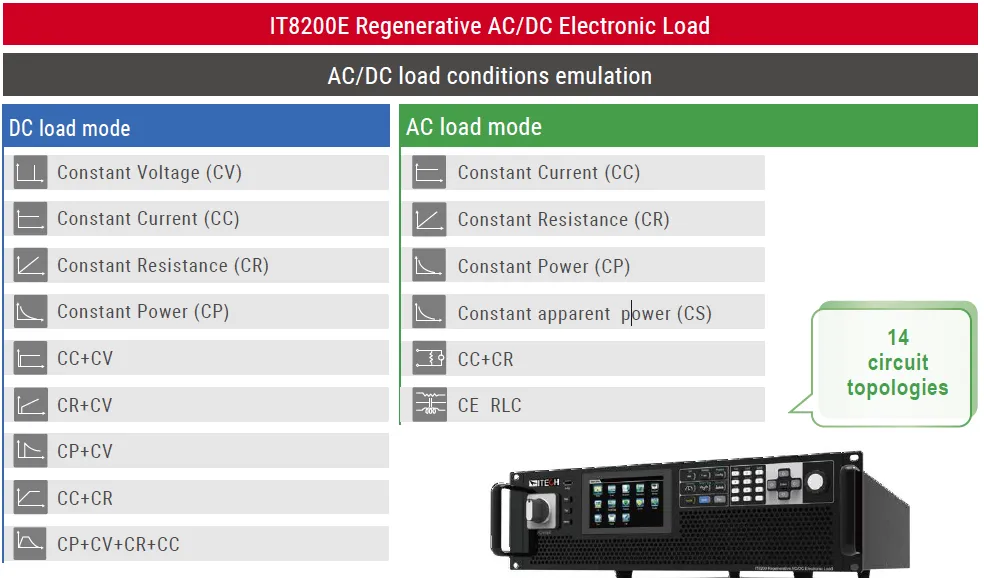

IT8200E는 AC 부하 모드와 DC 부하 모드를 모두 지원하며, 정전류, 정저항, 정전력 계열 조건과 CE RLC 기반 부하 시뮬레이션을 검토할 수 있습니다. AC 모드에서는 single phase, three phase, reverse phase 조건과 16~500 Hz 주파수 범위를 고려해 시험 구성을 잡을 수 있습니다.

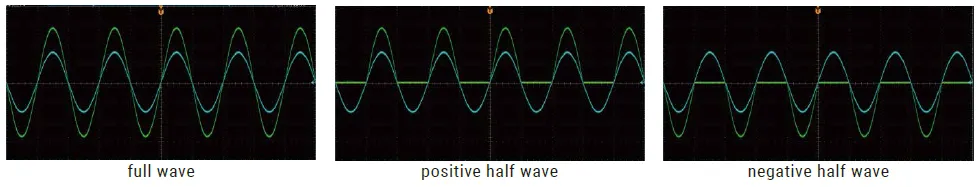

정류 부하 시험에서는 full wave, positive half wave, negative half wave와 같은 Rectified 조건을 활용해 실제 전력변환 장치에 가까운 비선형 부하 조건을 구성할 수 있습니다.

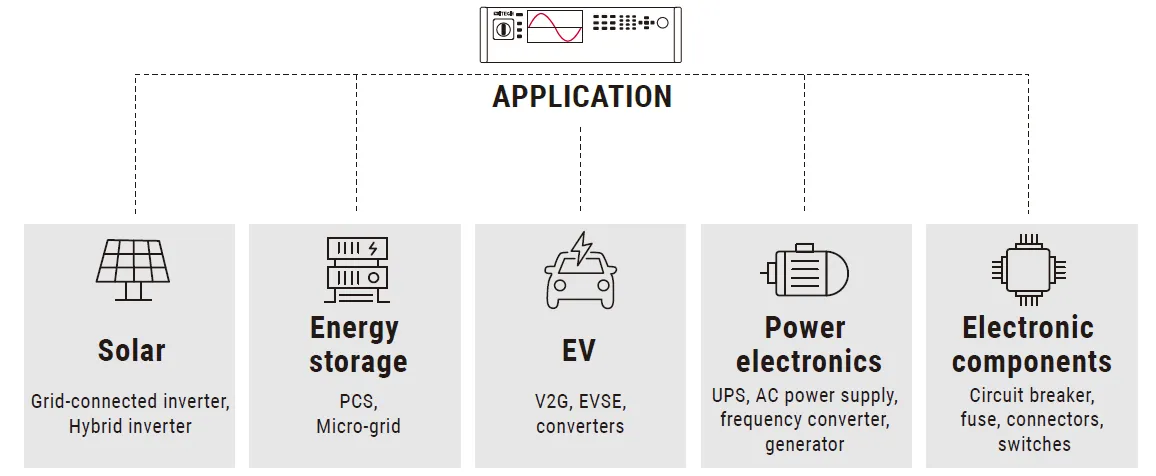

적용 분야
IT8200E는 고전력 전력변환 장치의 AC/DC 부하 시험을 대상으로 검토할 수 있습니다. 특히 회생 전력 처리, 장시간 부하 시험, 병렬 확장, 자동화 제어가 필요한 환경에서 장비 선정 전 사양 검토가 중요합니다.
- EVSE, V2G, V2H 충방전 시스템 시험
- 태양광 인버터, PCS, 에너지 저장장치 시험
- UPS, 주파수 변환기, AC/DC 전원장치 부하 시험
- 정류기·스위칭 전원·전력 전자부품의 비선형 부하 조건 검토
구매 전 확인 포인트
- 시험 대상 DUT의 AC/DC 정격 전압, 최대 전류, 최대 전력

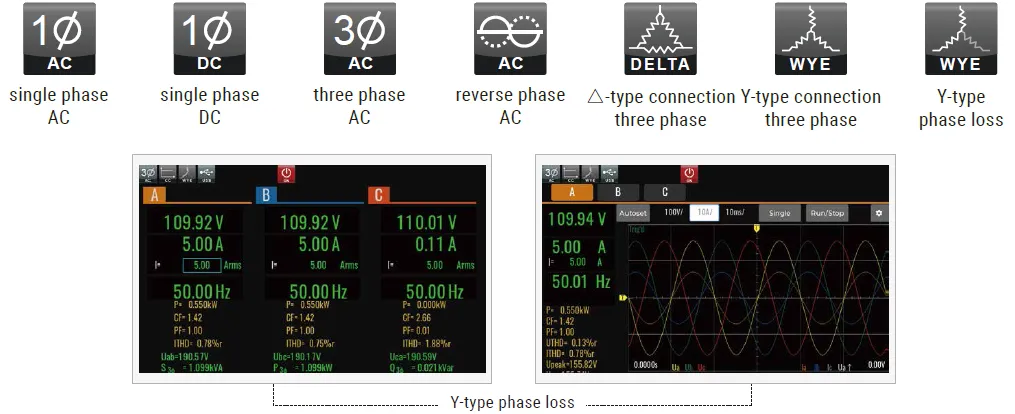

- 단상, 3상, 역상 또는 split phase 등 위상 조건
- 회생 전력의 계통 연계 가능 여부와 시험실 전원 인프라
- 병렬 확장 필요 여부와 동기 On/Off 운용 조건

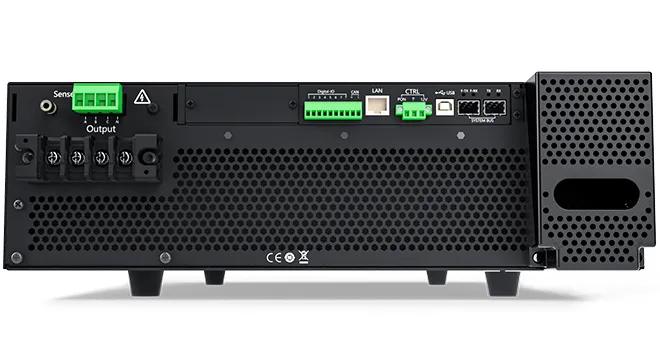

- 통신 인터페이스, 자동화 소프트웨어, 데이터 기록 필요 조건
FAQ
IT8200E는 어떤 장비인가요?
아이텍 ITECH IT8200E는 AC 모드와 DC 모드를 모두 지원하는 회생형 AC/DC 전자부하입니다. DUT에서 발생한 전력을 열로 소모하지 않고 계통으로 회생시키는 고전력 시험 환경에 적합합니다.
어떤 시험 환경에서 검토하면 좋나요?
V2G/V2H, EVSE, 태양광 인버터, PCS, UPS, 주파수 변환기, AC/DC 전원장치 및 고전력 전력변환 장치의 부하 시뮬레이션과 내구·성능 시험에 검토할 수 있습니다.
단일 장비와 병렬 구성은 어떻게 검토하나요?
3U 단일 장비 기준 최대 21 kVA급으로 검토할 수 있으며, 더 높은 전력 시험은 Master/Slave 병렬 구성으로 전압·전류·전력 조건을 함께 확인해야 합니다.
AC 부하 모드에서 Rectified 기능은 어떤 용도인가요?
Rectified 기능은 AC 모드에서 full wave, positive half wave, negative half wave와 같은 정류 부하 조건을 구성할 때 사용합니다. 정류기, 충전기, 전력변환 장치의 비선형 부하 검토에 도움이 됩니다.
데이터 기록과 고조파 분석이 가능한가요?
제조사 카탈로그 기준으로 데이터 기록, 트렌드 그래프 표시, 고조파 측정 결과 표시 기능을 제공하는 것으로 안내됩니다. 실제 기록 조건과 저장 방식은 최신 데이터시트 기준으로 확인하는 것이 좋습니다.
견적 전 어떤 정보를 준비해야 하나요?
시험 대상의 정격 전압, 최대 전류, 요구 전력, 단상·3상·역상 조건, 회생 전력 처리 환경, 통신 인터페이스, 병렬 확장 필요 여부를 알려주시면 모델과 구성 검토가 수월합니다.
기술 상담 및 견적 문의
IT8200E는 회생형 AC/DC 전자부하 특성상 DUT 정격, 위상 조건, 회생 전력 처리, 병렬 구성, 인터페이스를 함께 검토해야 합니다. 시험 전압·전류·전력과 사용 환경을 알려주시면 적합 모델과 구성 방향을 확인해 드립니다.
