Programmable DC Electronic Load

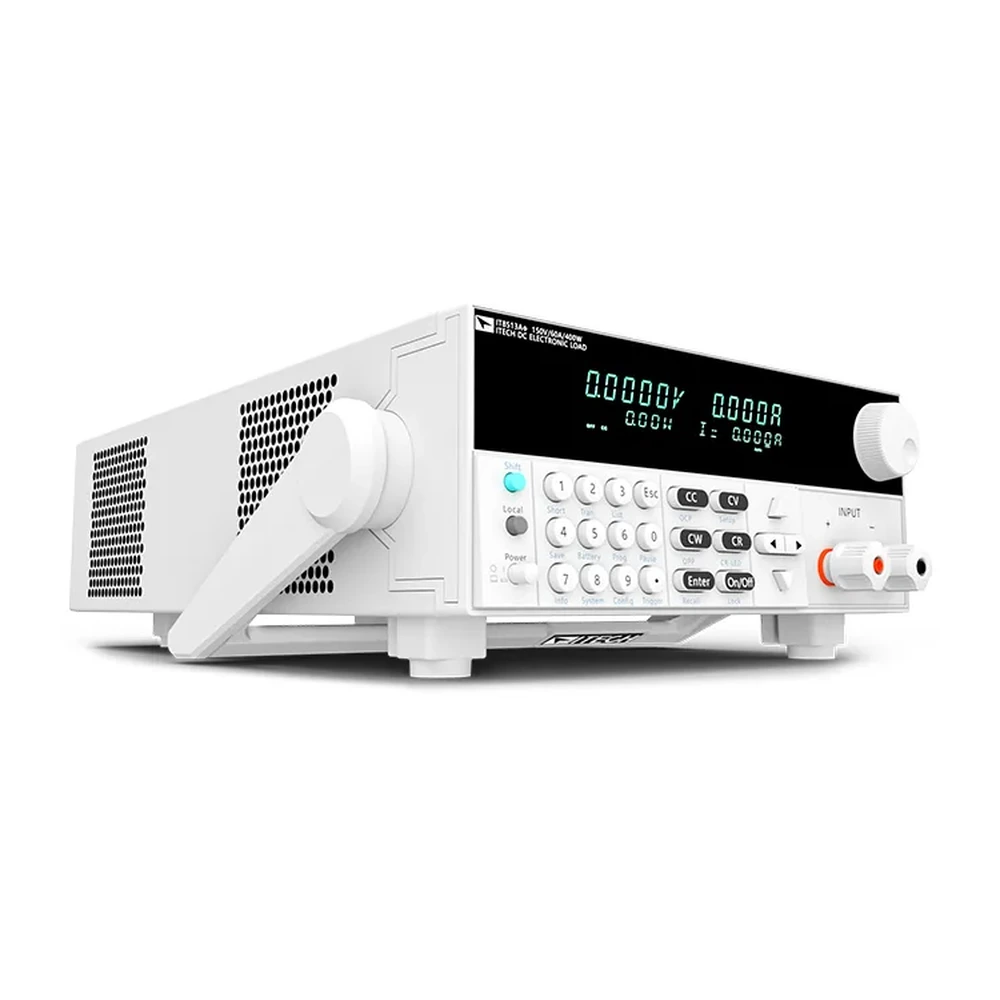

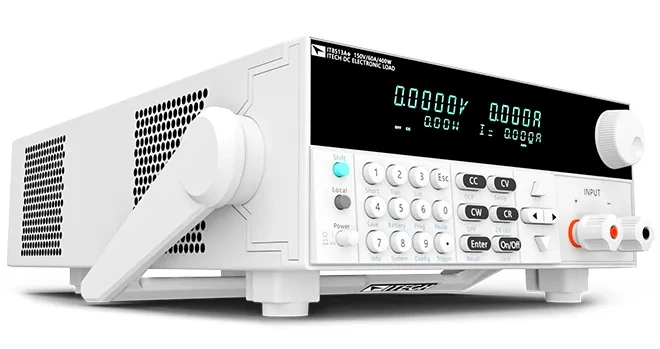

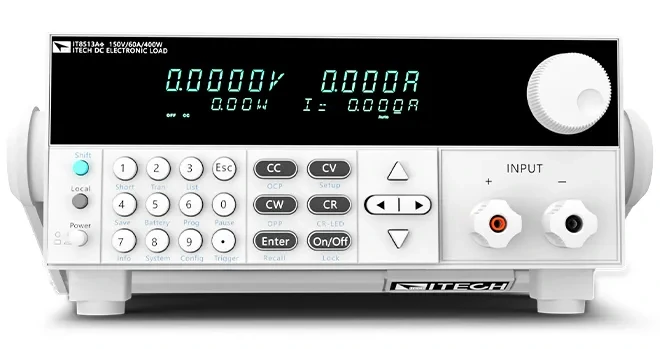

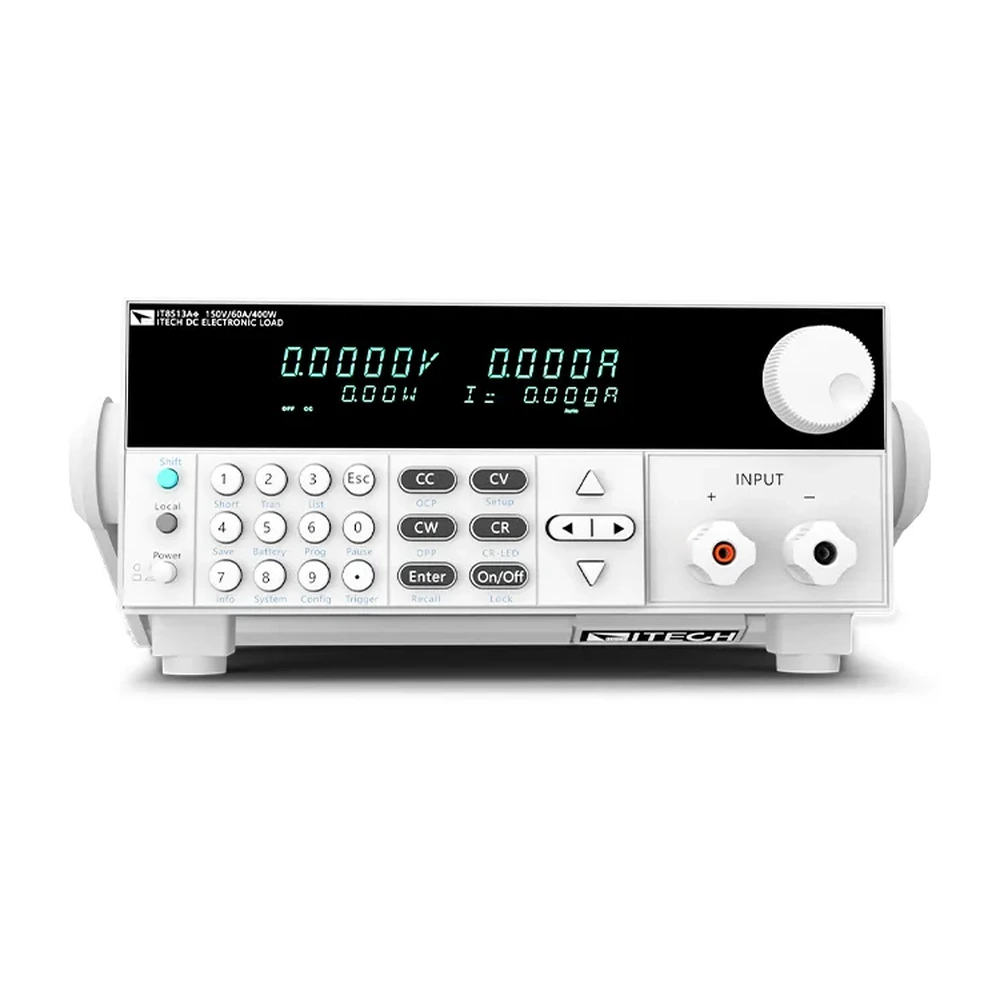

아이텍 ITECH IT8500+ 프로그래머블 DC 전자부하
아이텍 ITECH IT8500+ 시리즈는 150 W~3000 W 범위의 단일 채널 프로그래머블 DC 전자부하입니다. 전원공급기, 배터리, DC-DC 컨버터, 충전기 시험에서 정적 부하와 동적 부하 조건을 구성할 수 있습니다. CV/CC/CR/CP 모드, 배터리 테스트, 자동 테스트, OPP/OCP 테스트, Remote Sense 기능을 지원해 연구개발과 생산검사 환경에서 활용하기 좋습니다.
제품 개요
IT8500+는 벤치형 DC 전자부하가 필요한 연구소, 품질검사, 생산기술 부서에서 전원·배터리·컨버터의 부하 응답을 검토할 때 적합한 시리즈입니다. 단순 부하 인가뿐 아니라 트랜지언트, 리스트 모드, 배터리 방전 조건을 설정해 실제 사용 환경에 가까운 시험을 구성할 수 있습니다.
주요 특징
CV/CC/CR/CP 4가지 동작 모드전압·전류·저항·전력 조건을 기준으로 DUT 부하 조건을 구성할 수 있습니다.
최대 10 kHz 동적 시험전원공급기와 DC-DC 컨버터의 과도 응답 조건 검토에 활용할 수 있습니다.
배터리 방전 시험전압, 시간, 용량 조건을 기준으로 배터리 방전 특성을 확인할 수 있습니다.

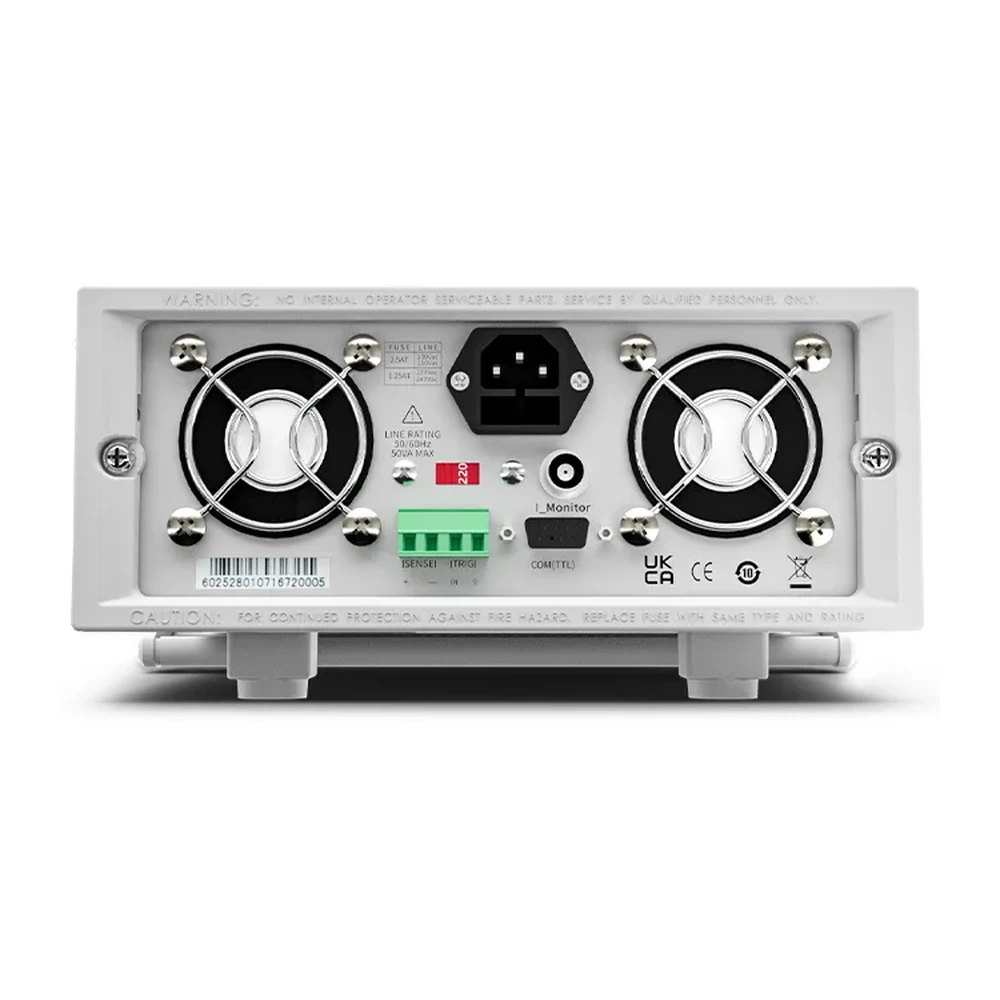

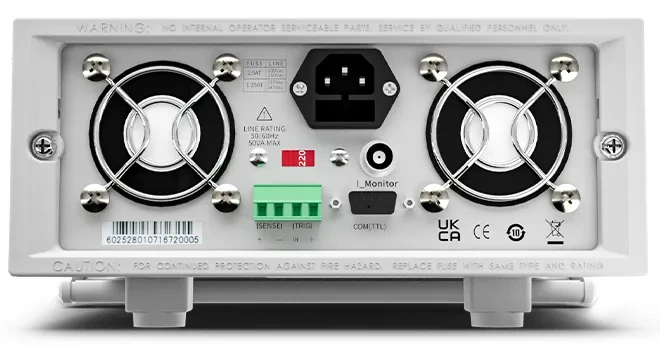

Remote Sense 지원고전류 배선에서 발생하는 전압 강하 영향을 줄여 DUT 단자 기준 시험 정확도를 높이는 데 유리합니다.
자동 시험 및 메모리자동 테스트 파일과 저장 기능을 활용해 반복 검사 조건을 관리할 수 있습니다.
SCPI 기반 시스템 연동ATE, 생산검사, 연구개발 자동화 환경에서 통신 제어 구성을 검토할 수 있습니다.
모델 라인업
아래 라인업은 공식 데이터시트 기준으로 정리한 대표 입력 정격입니다. 실제 구성 전에는 선택 모델의 상세 정확도, 인터페이스, 옵션을 데이터시트 기준으로 확인해야 합니다.
| 모델명 | 전압 범위 | 전류 범위 | 전력 | 선택 기준 |
|---|---|---|---|---|
| IT8511+ | 0~120 V | 0~3 A / 0~30 A | 150 W | 저전력 120 V 계열 |
| IT8512+ | 0~120 V | 0~3 A / 0~30 A | 300 W | 120 V 300 W 기본형 |
| IT8512B+ | 0~500 V | 0~3 A / 0~15 A | 300 W | 고전압 500 V 300 W |
| IT8512C+ | 0~120 V | 0~6 A / 0~60 A | 300 W | 대전류 60 A 300 W |
| IT8513C+ | 0~120 V | 0~12 A / 0~120 A | 600 W | 120 A 600 W |
| IT8514C+ | 0~120 V | 0~24 A / 0~240 A | 1500 W | 고전류 1.5 kW |
| IT8511A+ | 0~150 V | 0~3 A / 0~30 A | 150 W | 150 V 저전력형 |
| IT8512A+ | 0~150 V | 0~3 A / 0~30 A | 300 W | 150 V 300 W |
| IT8512H+ | 0~800 V | 0~1 A / 0~5 A | 300 W | 고전압 800 V 300 W |
| IT8514B+ | 0~500 V | 0~6 A / 0~60 A | 1500 W | 500 V 1.5 kW |
| IT8516C+ | 0~120 V | 0~24 A / 0~240 A | 3000 W | 3 kW 고출력형 |
주요 사양 및 구성 검토 포인트
- 전력 범위: 150 W~3000 W
- 동작 모드: CV, CC, CR, CP
- 동적 모드: 최대 10 kHz
- 전압/전류 측정 분해능: 최대 0.1 mV / 0.1 mA 계열 지원
- 기능: 배터리 테스트, 자동 테스트, OPP/OCP 테스트, 단락 시험, 전류 모니터링, 전원 차단 메모리
- 인터페이스: 모델별 옵션 또는 내장 구성 확인 필요
적용 분야
전원공급기 부하 시험
배터리 방전 특성 시험
DC-DC 컨버터 평가
충전기 및 어댑터 생산검사
ATE 자동화 시험
LED 드라이버 조건 검토
구매 전 확인 포인트
- DUT 최대 전압·전류·전력과 선택 모델 정격이 충분한지 확인합니다.
- 동적 부하 시험이 필요한 경우 상승/하강 슬루율과 트랜지언트 조건을 검토합니다.
- 배터리 시험은 차단 전압, 방전 전류, 시간/용량 종료 조건을 먼저 정리합니다.
- 자동화 연동이 필요한 경우 USB, RS232, RS485 등 인터페이스 구성을 확인합니다.
- 고전류 모델은 배선 굵기, 냉각, 설치 공간, 접지 조건을 함께 검토해야 합니다.
FAQ
IT8500+는 어떤 용도에 적합한가요?
전원공급기, 배터리, DC-DC 컨버터, 충전기, LED 드라이버의 정적·동적 부하 시험에 적합합니다.
150 W부터 3000 W까지 같은 시리즈인가요?
예. IT8500+ 시리즈 안에서 전압, 전류, 전력 정격이 다른 여러 모델로 구성되며 DUT 조건에 맞춰 선택해야 합니다.
배터리 방전 시험에 사용할 수 있나요?
가능합니다. 시간, 용량, 전압 조건을 기준으로 방전 종료 조건을 설정해 배터리 특성 시험에 활용할 수 있습니다.
자동화 시스템과 연동할 수 있나요?
SCPI 기반 제어와 통신 인터페이스 구성을 검토할 수 있습니다. 모델별 내장/옵션 인터페이스는 견적 전 확인이 필요합니다.
견적 요청 시 어떤 정보를 보내면 되나요?
시험 대상의 최대 전압, 전류, 전력, 시험 모드, 자동화 연동 여부, 필요 수량을 알려주시면 적합 모델 검토가 가능합니다.
기술 상담 및 견적 문의
IT8500+는 전압·전류·전력 정격과 시험 모드에 따라 모델 선택이 달라집니다. DUT 조건, 동적 부하 조건, 배터리 시험 여부, 자동화 인터페이스를 알려주시면 적합 모델과 구성 방향을 검토해 드립니다.
