Multi-channel Programmable DC Electronic Load
아이텍 ITECH IT8700 멀티채널 프로그래머블 DC 전자부하
아이텍 ITECH IT8700은 탈착식 모듈 설계를 적용한 멀티채널 프로그래머블 DC 전자부하입니다.
단일 메인프레임 최대 8채널, 확장 프레임 구성 시 최대 16채널까지 구성할 수 있어 다출력 전원공급기와 생산라인 ATE 시험에 적합합니다.
CC/CV/CR/CP 운전, List 기능, 자동 테스트, 동적 모드, 보호 기능을 기반으로 R&D와 품질검사 환경에서 부하 조건을 재현할 수 있습니다.
제품 개요
IT8700 시리즈는 메인프레임에 필요한 부하 모듈을 장착해 채널 수와 전력 용량을 구성하는 모듈형 DC 전자부하입니다. 여러 출력 채널을 동시에 시험해야 하는 전원공급기, DC/DC 컨버터, 충전기, 배터리, LED, 통신 장비 시험에서 장비 구성을 유연하게 설계할 수 있습니다.
모듈형 구성
시험 채널 수와 전압·전류·전력 조건에 맞춰 부하 모듈 선택
시험 채널 수와 전압·전류·전력 조건에 맞춰 부하 모듈 선택
최대 16채널 확장
단일 프레임 최대 8채널, 확장 구성 시 최대 16채널
단일 프레임 최대 8채널, 확장 구성 시 최대 16채널
동적 시험
최대 25 kHz 동적 모드와 List 기능 기반 부하 프로파일 구성
최대 25 kHz 동적 모드와 List 기능 기반 부하 프로파일 구성
자동화 대응
LAN, USB, RS232 기반 PC 제어 및 시험 시스템 연동 검토
LAN, USB, RS232 기반 PC 제어 및 시험 시스템 연동 검토
주요 특징
- 탈착식 부하 모듈 구조로 채널 수와 전력 요구사항에 맞춘 시스템 구성 가능
- 2채널 모듈에서 각 채널 정보를 전환 없이 동시에 확인 가능
- 전압·전류 측정 속도 최대 50 kHz, 측정 분해능 0.1 mV / 0.01 mA 기준
- 전류 상승·하강 슬루율 조정, List 모드 파형 시뮬레이션, 자동 테스트 지원
- OVP, OCP, OPP, OTP, 역극성 보호 등 장비 및 DUT 보호 기능 제공
모델 라인업 및 구성 검토
IT8700은 메인프레임과 부하 모듈 조합으로 구성됩니다. 아래 표는 공식 자료에서 확인되는 주요 프레임 및 모듈 라인업 기준입니다. 실제 견적 시에는 필요한 채널 수와 DUT 정격을 기준으로 모듈 조합을 확정해야 합니다.
| 모델 | 구분 | 주요 정격 | 선택 기준 |
|---|---|---|---|
| IT8702 | 메인프레임 | 최대 4개 부하 모듈 장착 | 단일 프레임 최대 8채널 구성 |
| IT8703 | 확장 프레임 | 최대 4개 부하 모듈 장착 | 확장 구성 시 전체 최대 16채널 구성 |
| IT8731 | 단채널 모듈 | 80 V / 40 A / 200 W | 저전압·중전류 단채널 부하 |
| IT8732 | 단채널 모듈 | 80 V / 60 A / 400 W | 80 V급 고전류 단채널 부하 |
| IT8732B | 단채널 모듈 | 500 V / 20 A / 300 W | 고전압 입력 단채널 부하 |
| IT8733 | 단채널 모듈 | 80 V / 120 A / 600 W | 80 V급 고전류·고전력 단채널 부하 |
| IT8733B | 단채널 모듈 | 500 V / 30 A / 500 W | 500 V급 고전압 단채널 부하 |
| IT8722 | 2채널 모듈 | 80 V / 20 A / 250 W × 2CH | 2채널 동적 전력 분배 검토용 |
| IT8722B | 2채널 모듈 | 500 V / 15 A / 250 W × 2CH | 고전압 2채널 부하 |
| IT8723 | 2채널 모듈 | 80 V / 45 A / 300 W × 2CH | 2채널 고전류 부하 |

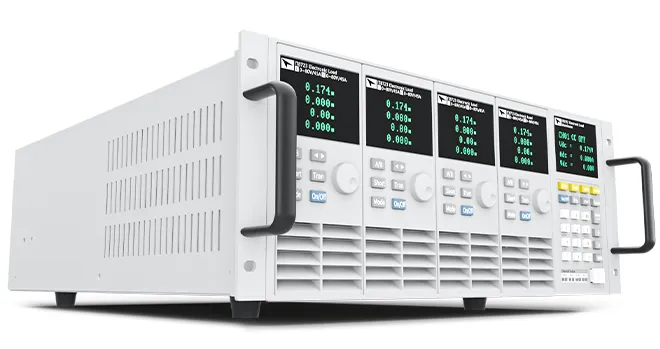

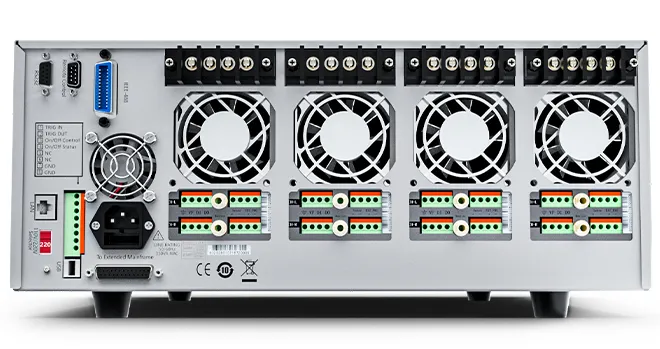

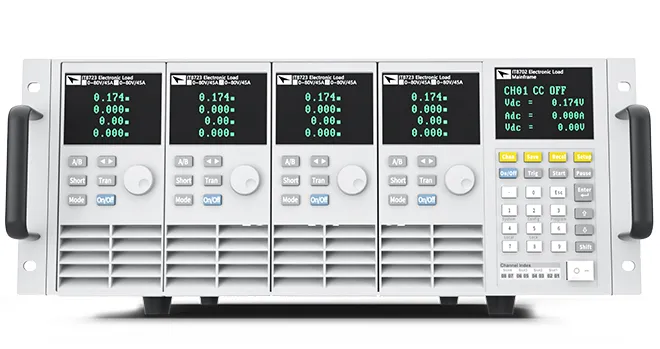

제품 이미지 및 구조
주요 적용 분야
- 다출력 AC/DC 및 DC/DC 전원공급기 부하 시험
- 충전기, 배터리, 전력 변환 모듈 R&D 검증
- LED 드라이버 및 통신 장비 전원부 검사
- ATE 생산검사 시스템의 다채널 부하 구성
- 교육기관, 연구소, 품질검사실의 반복 부하 시험
구매 전 확인 포인트
- DUT의 최대 전압, 전류, 전력 및 채널 수
- 단채널 모듈과 2채널 모듈 중 필요한 조합
- 동적 모드 주파수, List 시험 조건, 자동 테스트 필요 여부
- LAN, USB, RS232, GPIB 옵션 등 통신 인터페이스 조건
- 랙 장착, 배선 방향, 터미널 커버, 시험 리드 구성
FAQ
Q. IT8700은 어떤 용도에 적합한가요?
A. IT8700은 다출력 전원공급기, DC/DC 컨버터, 충전기, 배터리, LED, 통신 장비 등 여러 DC 출력 채널을 동시에 검토해야 하는 R&D 및 생산검사 환경에 적합합니다.
Q. 단일 장비에서 몇 채널까지 구성할 수 있나요?
A. 공식 자료 기준 단일 메인프레임은 최대 8채널, 확장 프레임 구성 시 최대 16채널까지 구성할 수 있습니다. 실제 채널 수는 장착하는 단채널·2채널 모듈 조합에 따라 달라집니다.
Q. IT8700은 어떤 운전 모드를 지원하나요?
A. CC, CV, CR, CP 모드를 기반으로 부하 시험을 구성할 수 있으며, List 기능, 동적 모드, 자동 테스트 기능을 활용해 반복 시험과 생산검사 조건을 구성할 수 있습니다.
Q. 자동화 시스템과 연동할 수 있나요?
A. 예. 공식 자료 기준 LAN, USB, RS232 통신 인터페이스를 제공하며, 구성에 따라 PC 소프트웨어 또는 자동화 시험 시스템과 연동해 사용할 수 있습니다. GPIB 옵션은 구성 가능 여부를 별도 확인하는 것이 좋습니다.
Q. IT8722/IT8722B의 동적 전력 분배는 무엇인가요?
A. 2채널 모듈에서 정해진 조건 안에서 채널별 전력 배분을 유연하게 조정하는 기능입니다. 다출력 전원공급기 시험처럼 채널별 부하 조건이 다른 경우 장비 구성을 줄이는 데 도움이 됩니다.
Q. 견적 요청 전 어떤 정보를 준비하면 좋나요?
A. 시험 대상의 최대 전압, 전류, 전력, 필요한 채널 수, 동적 시험 주파수, 통신 인터페이스, 랙 장착 여부, 케이블·터미널 구성 조건을 알려주시면 모델 조합 검토가 빠릅니다.
Q. 데이터시트와 매뉴얼 제공이 가능한가요?
A. 가능합니다. 제품 검토 단계에서 공식 데이터시트와 매뉴얼 기준으로 모델 라인업, 모듈 조합, 옵션 구성을 함께 확인해 드립니다.
기술 상담 및 견적 문의
IT8700은 모듈 조합에 따라 채널 수, 전압·전류·전력 범위, 배선 방식, 자동화 연동 구성이 달라집니다. 시험 대상의 정격과 필요한 채널 수를 알려주시면 적합한 메인프레임·부하 모듈 조합을 검토해 드립니다.
