EMC 내성 시험 · EFT/B · IEC 61000-4-4
노이즈켄 NoiseKen FNS-AX4-A20/B63 Fast Transient Burst Simulator
FNS-AX4-A20/B63은 스위칭 동작, 릴레이 접점, 모터 아크 방전 등에서 발생할 수 있는 빠른 과도 버스트 노이즈를 재현하여 전자기기 내성을 평가하는 Fast Transient Burst Simulator입니다.
전원선 및 I/O 신호선에 대한 IEC 61000-4-4 기반 시험 구성을 검토할 수 있으며, A20 모델과 B63 모델은 EUT 전원 용량과 적용 상 조건에 따라 선택합니다.
시험 전압, 반복 주파수, 주입 상, 커플링 방식, 옵션 클램프·어댑터 구성은 DUT 정격과 시험 규격을 기준으로 확인해야 합니다.
제품 개요
노이즈켄 NoiseKen FNS-AX4-A20/B63은 EFT/B 시험을 위한 시뮬레이터로, 전원 공급 라인과 신호 라인에 빠르게 반복되는 고주파 노이즈를 인가해 장비의 오동작 내성을 확인하는 데 사용됩니다.
제조사 자료 기준으로 FNS 제품군은 IEC 61000-4-4에서 요구하는 전원선 및 I/O 신호선 노이즈 내성 시험에 사용되는 장비군입니다. 실제 시험 적용 시에는 DUT 전원 조건, 시험 레벨, 접지면, 절연 지지대, 커플링 클램프 및 CDN 구성까지 함께 검토해야 합니다.
주요 특징
- IEC 61000-4-4 기반 시험 구성 — 표준 시험 모드에서 전원선 EFT/B 시험 조건을 빠르게 설정할 수 있습니다.
- A20/B63 모델 구성 — A20은 단상 AC 240 V / 20 A, B63은 3상 AC 600 V / 63 A급 EUT 라인 조건 검토가 가능합니다.
- 수동·표준·시퀀스 시험 운용 — 시험 전압, 극성, 주파수, 주입 상, 위상 조건을 시험 목적에 맞게 설정하고 저장할 수 있습니다.
- 프리체크 기능 — 시험 전 출력 확인을 통해 시험 시작 전 연결 상태와 출력 여부를 점검하는 데 도움을 줍니다.
- 옵션 확장성 — 커플링 클램프, 커플링 어댑터, 노이즈 인젝션 프로브, 방사 프로브, 아웃렛 박스 등 시험 대상에 따라 옵션 구성을 검토할 수 있습니다.
모델 선택 기준
| 모델 | EUT 전원 용량 기준 | 적용 상 | 검토 포인트 |
|---|---|---|---|
| FNS-AX4-A20 | 단상 AC 240 V / 20 A, DC 125 V / 20 A PE는 10 A 기준 |
L / N / PE | 단상 전원 장비, 일반 전원선 EFT/B 내성 시험 구성 검토에 적합합니다. |
| FNS-AX4-B63 | 3상 AC 600 V / 63 A, DC 125 V / 63 A N / PE는 10 A 기준 |
L1 / L2 / L3 / N / PE | 3상 전원 장비, 산업용 장비, 고전류 EUT 라인 시험 구성을 검토할 때 확인합니다. |
모델 선택은 장비 본체 사양만이 아니라 DUT의 정격 전압·전류, 시험 규격, 접지 구성, 커플링 방식, 현장 전원 환경을 함께 검토해야 합니다.
주요 사양 요약
| 항목 | 사양 / 기능 | 비고 |
|---|---|---|
| 설정 전압 | ±4,000 V | 주파수 5 kHz ~ 100 kHz 지정 조건 |
| 출력 파형 | 펄스 피크 전압: 설정 전압 / 2 ±10% 상승 시간: 5.5 ns ±1.5 ns 펄스 폭: 45 ns ±15 ns |
공식 자료 기준 |
| 커플링 커패시터 | 33 nF | 내장 CDN 조건 |
| AC 라인 동기 | 동기 / 비동기 설정 가능 위상각 0° ~ 360°, 1° step |
시험 조건별 확인 필요 |
| 외부 인터페이스 | REMOTE, CDN I/F, INDICATOR, EUT FAIL INPUT | 원격 제어 및 외부 연동 구성 검토 |
| 외형 / 중량 | 430(W) × 199(H) × 370(D) mm A20 약 14 kg, B63 약 22 kg |
돌출부 제외 |
| 전원 | AC 100 V ~ 240 V ±10%, 50/60 Hz, 약 120 VA | 장비 운용 전원 |

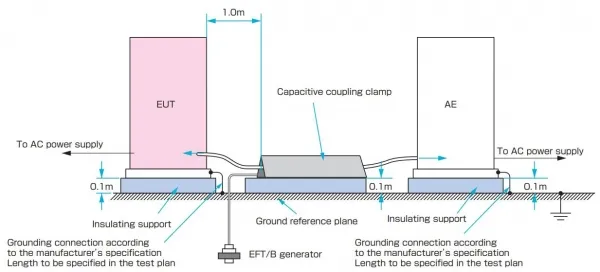

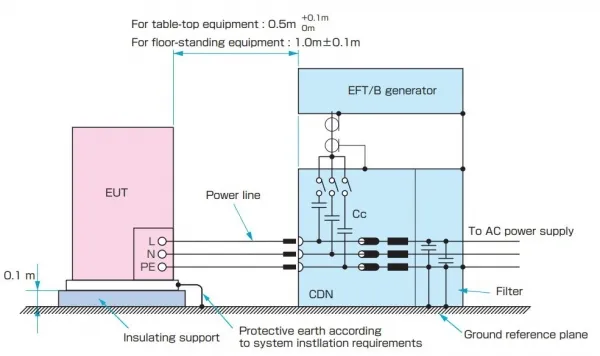

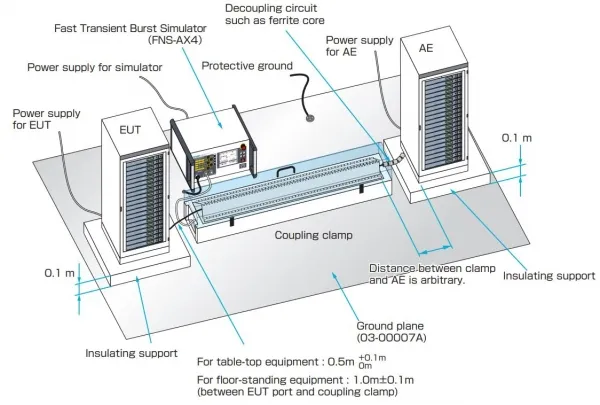

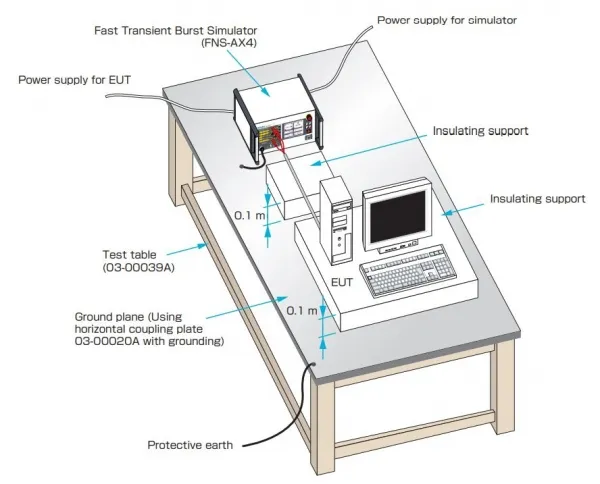

시험 구성 이미지
파형 및 시험 조건 설정
EFT/B 시험은 단일 펄스가 일정 간격으로 반복되는 버스트 형태의 노이즈를 다룹니다. 시험 레벨과 반복 주파수, 버스트 지속 시간, 시험 시간은 적용 규격과 DUT 특성에 따라 설정해야 합니다.

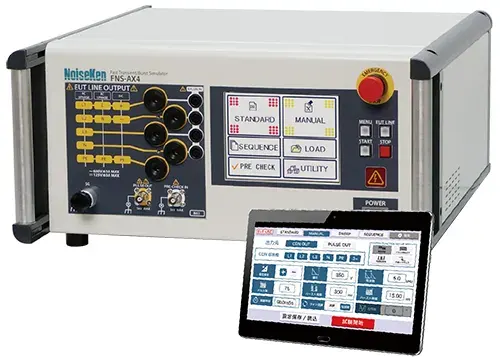

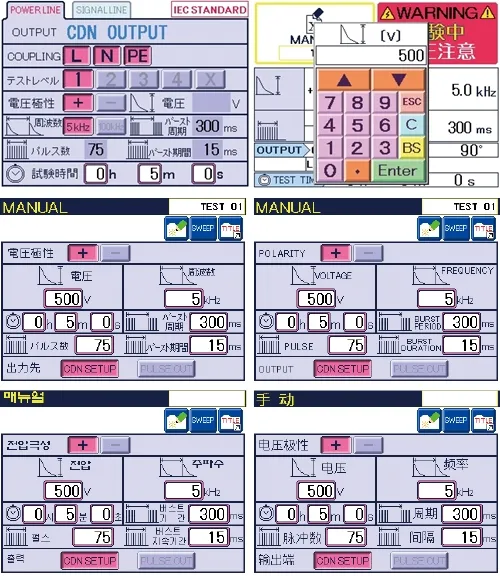

운전 화면과 프리체크
터치 패널 기반 운전 화면을 통해 표준 시험, 수동 시험, 시퀀스 시험 조건을 확인하고 설정할 수 있습니다. 프리체크는 시험 전 출력 상태를 확인하기 위한 기능이며, 교정 작업을 대체하는 용도는 아닙니다.
옵션/액세서리 구성
옵션은 시험 대상의 전원 형태, 신호선 유무, 보드 레벨 평가 여부, 교정 및 파형 확인 방식에 따라 달라집니다. 공식 자료에서 확인되지 않은 구성품 포함 여부는 견적 단계에서 확인해야 합니다.
| 기능 그룹 | 옵션 예시 | 용도 / 확인 사항 |
|---|---|---|

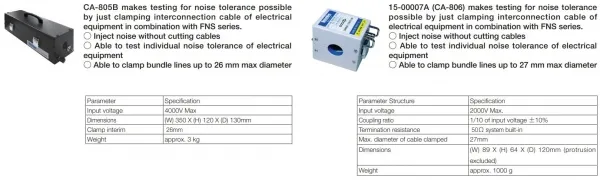

| 케이블·신호선 인가 | CA-805B, CA-806, 커플링 클램프 | 케이블을 클램프하거나 신호선에 노이즈를 결합하는 시험 구성에 사용합니다. 케이블 규격과 시험 전압 조건을 확인해야 합니다. |

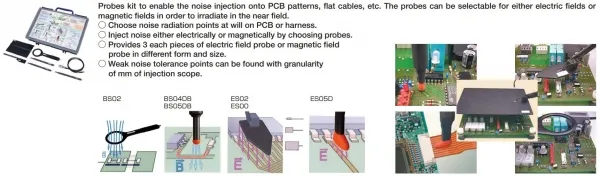

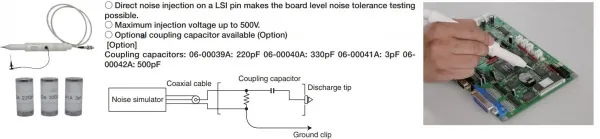

| 회로기판 직접 인가 | 노이즈 인젝션 프로브, 방사 프로브, EMS 프로브 키트 | PCB 패턴, IC 주변, 플랫 케이블 등 보드 레벨 약점 탐색에 사용합니다. 최대 인가 전압과 커플링 조건을 확인해야 합니다. |
| 파형 확인 / 교정 보조 | 파형 체크 커넥터, 커플링 클램프 교정 지그 | 출력 확인 또는 클램프 관련 확인 작업에 사용합니다. 교정 대체 여부는 공식 자료 기준으로 구분해야 합니다. |
| 전원 연결 편의 | 아웃렛 박스, 터미널 블록 변환 박스 | LINE 출력 소켓 변환 및 전원 라인 연결 편의용 옵션입니다. 국가별 플러그·전원 조건 확인이 필요합니다. |

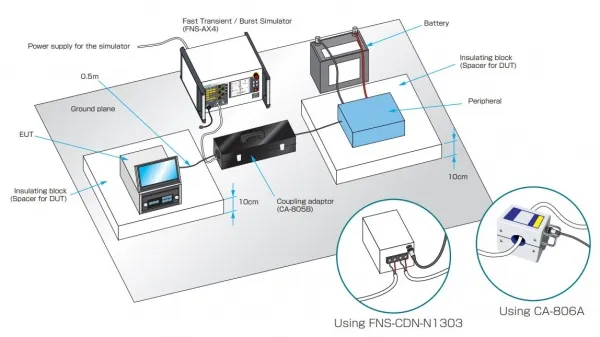

원격 제어 및 시험 기록 검토
FNS-AX4-A20/B63은 PC 제어 및 시험 조건 관리가 필요한 환경에서 원격 제어 구성을 검토할 수 있습니다. 소프트웨어 지원 범위, 연결 방식, 로그 저장 방식은 장비 버전과 옵션 구성을 확인해야 합니다.
구매 전 확인 포인트
- 시험 대상 장비의 정격 전압, 전류, 단상/3상 여부를 먼저 확인합니다.
- 적용 규격이 IEC 61000-4-4인지, 고객사 자체 규격 또는 자동차 관련 시험인지 구분합니다.
- 전원선 시험인지, I/O 신호선 시험인지, PCB 보드 레벨 탐색인지에 따라 옵션이 달라집니다.
- 접지 기준면, 절연 지지대, 커플링 클램프, 파형 확인 장비 등 시험 환경 구성품을 함께 검토합니다.
- 교정 성적서, 납기, 설치 교육, 운용 교육, 시험 셋업 지원 필요 여부를 견적 단계에서 확인합니다.
FAQ
FNS-AX4-A20/B63은 어떤 시험에 사용하는 장비인가요?
전원선 및 I/O 신호선에 반복성 고주파 노이즈를 인가해 전자기기의 EFT/B 내성을 평가하는 Fast Transient Burst Simulator입니다.
A20 모델과 B63 모델은 무엇이 다른가요?
A20은 단상 AC 240 V / 20 A급 EUT 라인 조건, B63은 3상 AC 600 V / 63 A급 EUT 라인 조건을 기준으로 검토합니다.
IEC 61000-4-4 시험에 사용할 수 있나요?
제조사 자료 기준으로 FNS-AX4는 IEC 61000-4-4 기반 시험 조건을 다루는 장비입니다. 실제 적용 가능 범위는 시험 레벨과 DUT 조건을 함께 확인해야 합니다.
커플링 클램프나 프로브도 함께 필요한가요?
전원선 시험만 진행하는지, 신호선·케이블·PCB 보드 레벨 시험까지 필요한지에 따라 커플링 클램프, 어댑터, 프로브 옵션이 달라집니다.
견적 요청 시 어떤 정보를 알려주면 되나요?
DUT 전원 정격, 시험 규격, 시험 전압/주파수 조건, 신호선 시험 여부, 필요한 옵션, 교정 성적서 필요 여부를 알려주시면 구성을 검토할 수 있습니다.
기업·연구소·학교 구매 상담이 가능한가요?
가능합니다. B2B 견적, 납기, 구성 검토, 데이터시트 확인, 시험 환경 구성 상담을 함께 지원합니다.
