Lightning Surge Simulator · IEC 61000-4-5 검토용

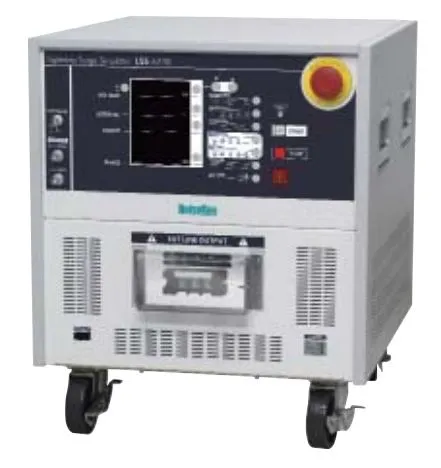

노이즈켄 NoiseKen LSS-15AX SERIES 낙뢰 서지 시험기
LSS-15AX SERIES는 낙뢰에 의해 전원선·통신선 등에 유도될 수 있는 고에너지 서지 노이즈를 모의해 전자기기의 내성 시험을 검토하는 낙뢰 서지 시험기입니다. 시험 전압, 결합/감결합 네트워크, 단상·3상 전원 라인, 통신선 구성, 안전 인터록 및 시험 보호 옵션을 함께 확인해야 하는 EMC 내성 시험 장비입니다.
제품 개요
낙뢰 서지 시험은 전원 라인, 통신 라인, 접지 전위 변동 등에서 발생할 수 있는 고에너지 유도 서지에 대해 DUT의 오동작, 절연 파괴, 보호회로 동작, 복귀 특성을 확인하는 시험입니다. NoiseKen 공식 자료에서는 Lightning Surge Simulator가 IEC 61000-4-5 등 주요 규격에서 요구되는 내성 시험에 사용되는 장비군으로 소개됩니다.

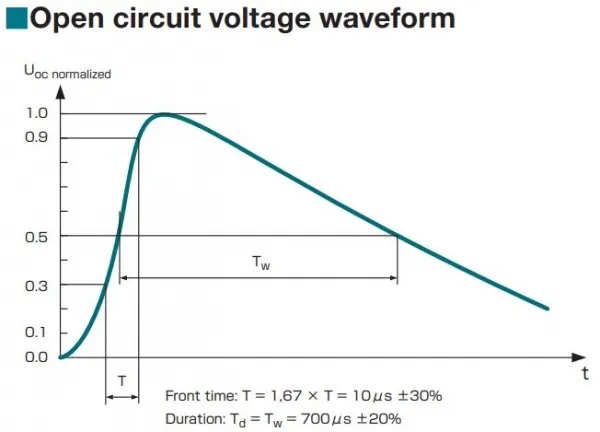

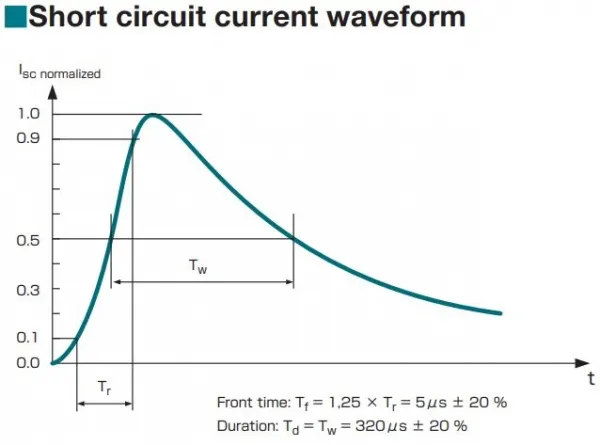

LSS-15AX 시리즈는 1.2/50 μs 개방 회로 전압 파형과 8/20 μs 단락 회로 전류 파형을 사용하는 조합파 시험 구성을 기반으로 검토할 수 있으며, 모델 및 옵션에 따라 CDN, 통신선 시험, 보호 박스, 경고등, 원격 제어 구성 등이 달라질 수 있습니다.
주요 특징
IEC 61000-4-5 시험 검토전원선 및 통신선 서지 내성 시험 조건을 구성할 때 검토할 수 있는 LSS 계열 장비입니다.
최대 15 kV급 시험 구성공식 후속 안내 자료 기준 LSS-F03 계열은 15 kV 출력 전압 및 7500 A 전류 시험을 언급하며, LSS-15AX는 관련 구형 LSS 계열로 확인됩니다.
자동화 시험 조건 검토극성 전환, 파형 전환, 시퀀스 시험 등은 장비 세부 모델과 옵션에 따라 확인이 필요합니다.
안전 구성 확인 필요고전압·대전류 장비이므로 인터록, 보호 박스, 경고등, 절연 트랜스, 접지 조건을 함께 검토해야 합니다.
파형 및 CDN 구성
낙뢰 서지 시험은 시험 라인과 DUT 임피던스 조건에 따라 개방 회로 전압 파형과 단락 회로 전류 파형을 함께 확인합니다. 전원 라인 시험에서는 단상 또는 3상 전원 조건에 맞는 결합/감결합 네트워크 구성이 필요합니다.
구성 검토 포인트
| 검토 항목 | 확인 내용 | 비고 |
|---|---|---|
| 시험 규격 | IEC 61000-4-5, JEC 210/212 등 적용 여부 | 시험 레벨과 파형 조건 확인 |
| 시험 대상 | AC/DC 전원 입력 장치, 산업기기, 전력변환장치, 통신 장비 | DUT 정격 전압·전류 필요 |
| CDN 구성 | 단상, 3상, 통신선, I/O 라인 적용 여부 | 라인 수와 접속 방식 확인 |
| 안전 옵션 | 보호 박스, 경고등, 인터록, 절연 트랜스 | 고전압 시험 환경 필수 검토 |
| 유지보수 상태 | LSS-15AX 계열은 공식 유지보수 종료 모델로 공지된 이력이 있음 | 신규 도입 시 후속 모델 검토 권장 |
옵션 및 액세서리 구성
옵션은 단순 나열보다 시험 안전, 제어, 접속 환경 기준으로 구분해 검토하는 것이 좋습니다. 아래 옵션명과 용도는 첨부 이미지에서 확인되는 정보 기준이며, 실제 호환 모델과 구성품 포함 여부는 견적 시 재확인이 필요합니다.
시험 안전 구성 옵션

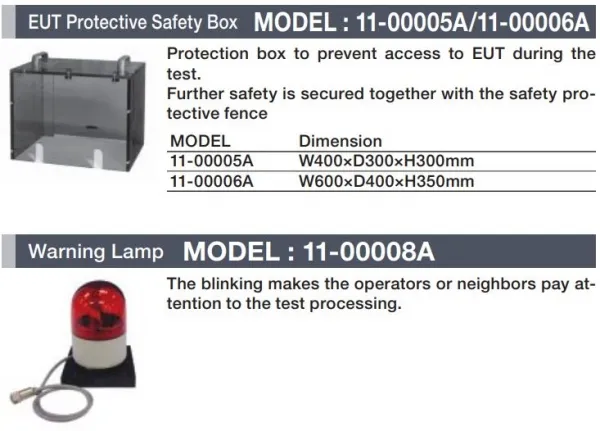

EUT 보호 박스와 경고등은 시험 중 접근 제한, 주변 작업자 주의, 안전 확보를 위해 검토할 수 있습니다. 고전압 서지 시험은 시험실 인터록과 작업 절차를 함께 확인해야 합니다.
제어·접속 구성 옵션

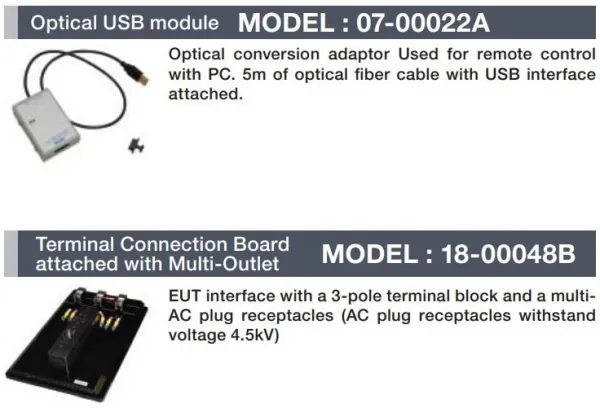

광 USB 모듈은 원격 제어 PC와 광 케이블을 연결하는 구성으로 안내되어 있습니다. 단자 접속 보드는 AC 플러그 소켓과 다점 접속 조건을 검토할 때 확인할 수 있습니다.
적용 분야
전원 입력부가 있는 산업용 전자기기, 전력 변환 장치, 통신 장비, 제어 장치, 가전·전장 부품, 품질검사 및 인증 시험 환경에서 낙뢰 서지 내성 시험 검토에 활용할 수 있습니다. 실제 적용 가능 여부는 DUT 정격, 시험 규격, 시험 레벨, 라인 구성, 보호 회로 조건에 따라 달라집니다.
구매 전 확인 포인트
- 적용 규격: IEC 61000-4-5, 고객사 내부 규격, 시험 레벨
- DUT 전원 조건: AC/DC, 단상/3상, 정격 전압·전류, 접지 방식
- 필요 CDN: 전원 라인, 통신선, I/O 라인, 커플링 방식
- 시험 안전: 보호 박스, 경고등, 인터록, 절연 트랜스, 시험실 접근 제어
- 유지보수: LSS-15AX 계열은 구형 모델로 확인되므로 현재 지원 가능 범위와 후속 모델 검토 필요
FAQ
LSS-15AX는 어떤 장비인가요?
낙뢰로 인해 전원선이나 통신선에 유도될 수 있는 고에너지 서지를 모의해 전자기기의 내성을 확인하는 낙뢰 서지 시험기입니다.
IEC 61000-4-5 시험에 사용할 수 있나요?
NoiseKen 자료에서 LSS 계열은 IEC 61000-4-5 요구 조건과 관련된 낙뢰 서지 시험 장비로 안내됩니다. 실제 시험 가능 여부는 모델 세부 사양과 CDN 구성 확인이 필요합니다.
단상과 3상 전원 라인 시험을 모두 검토할 수 있나요?

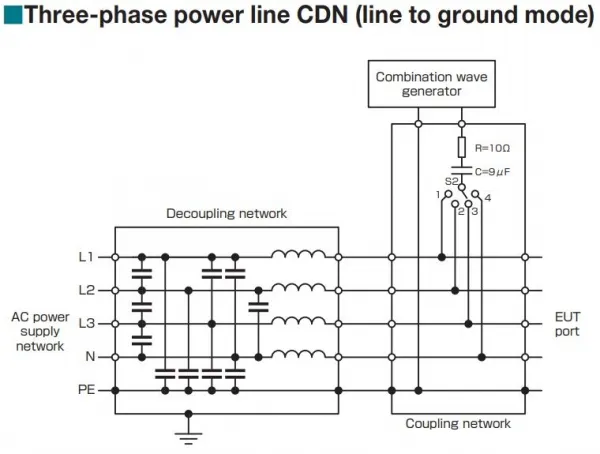

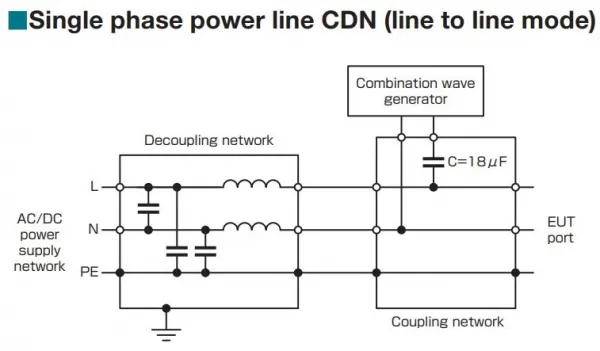

첨부 자료에는 단상 전원 라인 CDN과 3상 전원 라인 CDN 구성 예시가 포함되어 있습니다. 실제 가능 범위는 보유 CDN과 DUT 정격에 따라 확인해야 합니다.
기존 LSS-15AX의 유지보수나 교정이 가능한가요?
NoiseKen 공식 유지보수 안내에서 LSS-15AX 계열은 판매 및 유지보수 종료 모델로 표기된 이력이 있습니다. 현재 지원 가능 범위는 제조사 또는 국내 대리점 확인이 필요합니다.
견적 요청 시 어떤 정보를 보내야 하나요?
적용 규격, 시험 전압, DUT 정격, 단상/3상 여부, 통신선 시험 여부, 필요한 안전 옵션, 설치 환경을 알려주시면 구성을 검토하기 쉽습니다.
기술 상담 및 견적 문의
LSS-15AX SERIES는 시험 규격, 시험 전압, DUT 전원 조건, CDN 구성, 안전 옵션, 유지보수 가능 범위에 따라 검토 방향이 달라집니다. 적용 규격과 시험 조건을 알려주시면 필요한 본체, CDN, 보호 옵션 및 후속 모델 검토까지 함께 안내해 드립니다.
