Lighting Surge Simulator · IEC 61000-4-5 / IEC 61000-4-12
노이즈켄 NoiseKen LSS-6330 시리즈 뇌서지 시험기
LSS-6330 시리즈는 전원선 및 통신선에 유도될 수 있는 고에너지 뇌서지 노이즈를 모의하여 전자기기의 내성 평가에 사용하는 뇌서지 시험기입니다. 공식 제조사 페이지 기준으로는 단종 제품으로 분류되어 있으므로, 신규 공급·대체 모델·수리·교정 가능 여부는 상담 단계에서 확인이 필요합니다.
최대 6.7 kV 조합파Ring Wave 100 kHzPre-check 기능파형 모니터 단자
제품 개요
노이즈켄 NoiseKen LSS-6330 시리즈는 낙뢰에 따른 접지 전위 변동 또는 배전선·통신선에 유도되는 서지 현상을 모의하는 EMC 내성 시험 장비입니다. IEC 61000-4-5 Ed.3, IEC 61000-4-12 Ed.3 Ring Wave 100 kHz 및 ANSI/IEEE C62.45 조건 검토에 활용할 수 있습니다.
시험 대상 장비의 전원 구조, 단상/3상 여부, EUT 전원 용량, 조합파·Ring Wave·Telecom wave 필요 여부에 따라 A20A, B63A, C63A 구성이 달라집니다.
주요 특징
표준 시험 조건 지원

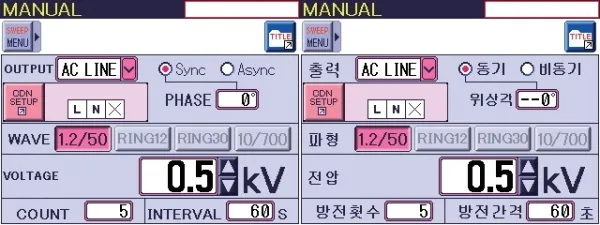

IEC 61000-4-5 표준 조건을 기반으로 한 Standard Test 모드와 임의 조건 설정이 가능한 Manual Test 모드를 제공합니다.
프리체크 기능

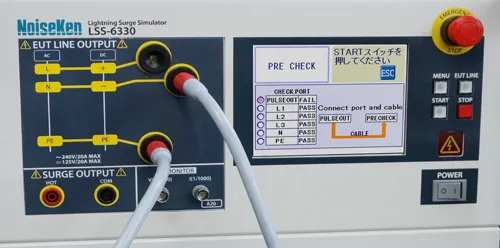

전용 케이블을 연결하여 SURGE OUTPUT 및 EUT LINE OUTPUT에서 간단한 시작 전 점검을 수행할 수 있습니다. 단, 이는 교정 기능이 아닙니다.
파형 모니터링

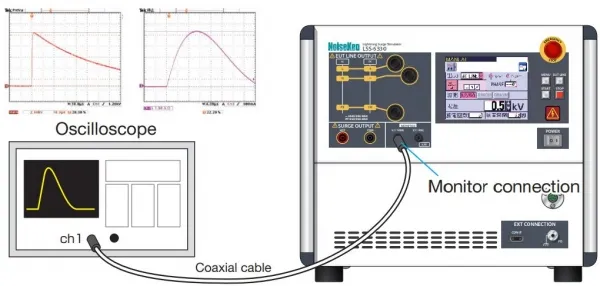

전압·전류 모니터 BNC 출력을 통해 오실로스코프에서 시험 중 EUT 인가 파형 확인을 보조할 수 있습니다.
안전 기능

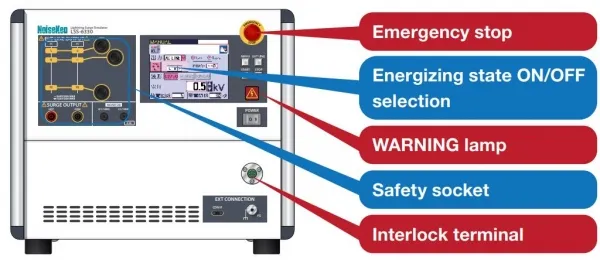

비상정지, 인터록, 경고 램프, 안전 소켓 등 시험 작업자의 안전을 고려한 하드웨어/소프트웨어 기능이 포함됩니다.
모델 라인업

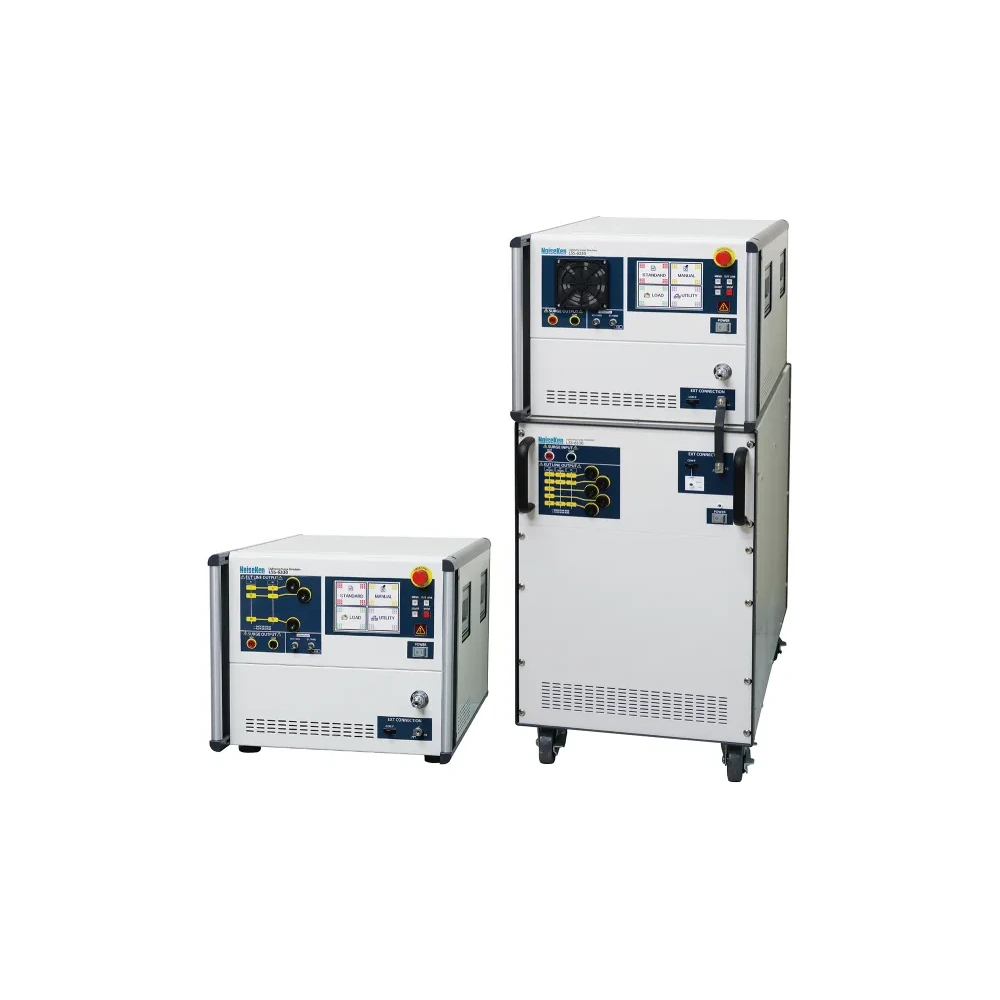

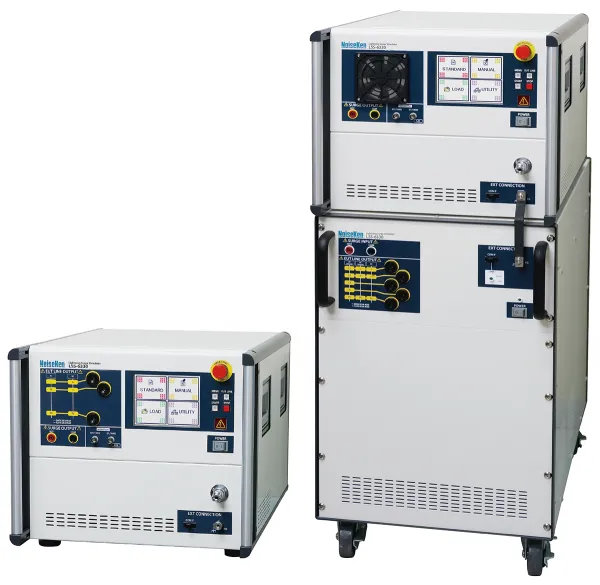

공식 제조사 자료에서 확인되는 LSS-6330 시리즈 대표 모델은 A20A, B63A, C63A입니다. C63A는 Ring Wave를 포함하지 않는 것으로 표기되어 있어 Ring Wave 시험 필요 여부를 먼저 확인해야 합니다.
| 모델 | 구성 기준 | EUT 전원 용량 | Ring Wave | 검토 포인트 |
|---|---|---|---|---|
| LSS-6330-A20A | 단상 20 A 타입 | AC 240 V / 20 A MAX, DC 125 V / 20 A MAX | 지원 | 단상 전원 제품, 소형 전자기기, 개발/품질 시험 구성 검토 |
| LSS-6330-B63A | 3상 63 A 타입 | AC 600 V / 63 A MAX, DC 125 V / 63 A MAX | 지원 | 3상 전원 제품, 산업용 장비, 고전원 용량 시험 구성 검토 |
| LSS-6330-C63A | 3상 63 A 타입 | AC 600 V / 63 A MAX, DC 125 V / 63 A MAX | 미포함 | 조합파·Telecom wave 중심 검토, Ring Wave 필요 시 B63A 등 확인 |
주요 사양 요약
| 항목 | 공식 자료 기준 주요 사양 | 비고 |
|---|---|---|
| 1.2/50 μs – 8/20 μs 조합파 | 개방전압 0.5 kV ~ 6.7 kV ±10%, 단락전류 250 A ~ 3350 A ±10% | 공통 Surge Generator Unit 기준 |
| 10/700 μs – 5/320 μs 조합파 | 개방전압 0.5 kV ~ 6.7 kV ±10%, 단락전류 12.5 A ~ 167.5 A ±10% | 통신선/Telecom wave 구성 검토 |
| Ring Wave | 개방전압 0.25 kV ~ 6.6 kV ±10%, 주파수 100 kHz ±10% | A20A, B63A 기준. C63A는 미포함 표기 |
| 극성 및 트리거 | +/− 극성, AC 라인 동기 0°~360° 및 외부 트리거 조건 검토 가능 | 시험 조건에 따라 설정 |
| 통신/제어 | RS-232C, 광 커넥터 옵션 및 PC 원격 제어 소프트웨어 옵션 | 옵션 및 소프트웨어 제공 여부 확인 필요 |
| 사용 환경 | 15 ~ 35 ℃, 25 ~ 75 %RH | 설치 환경 확인 필요 |
시험 구성 및 연결 확인

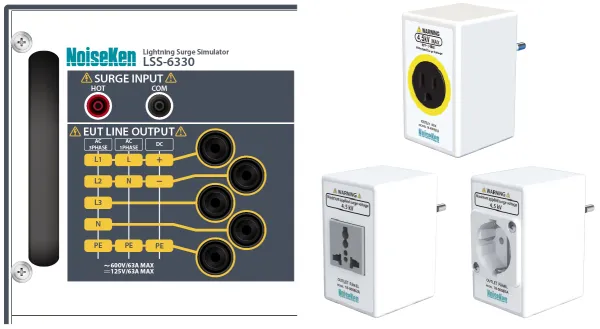

뇌서지 시험은 DUT 전원 구조와 접지, CDN 구성, 안전 인터록 상태를 함께 확인해야 합니다. 특히 3상 전원 장비, 통신선 인가, 외부 CDN 조합에서는 오결선 방지를 위해 전면 패널과 시험 회로를 사전에 검토하는 것이 중요합니다.
안전 기능 및 프리체크
고전압 서지 시험은 시험자 안전과 장비 보호가 우선입니다. LSS-6330 시리즈는 비상정지, 인터록, 경고 램프, EUT 라인 차단 관련 기능을 제공하며, 시험 전 프리체크를 통해 출력 유무를 간단히 확인할 수 있습니다.
PC 제어 및 장시간 시험 검토
장시간 반복 인가 시험이나 조건 변경이 많은 시험에서는 PC 원격 제어 소프트웨어 옵션을 검토할 수 있습니다. 소프트웨어 제공 여부, PC 환경, 통신 인터페이스, 기존 시험 자동화와의 연동 가능성은 견적 단계에서 확인이 필요합니다.
구매 전 확인 포인트
- 필요 규격: IEC 61000-4-5, IEC 61000-4-12 Ring Wave, ANSI/IEEE C62.45 중 어떤 조건이 필요한지 확인
- DUT 전원 구조: 단상/3상, AC/DC 전압, 정격 전류, 접지 조건 확인
- 서지 파형: 1.2/50 μs-8/20 μs, 10/700 μs-5/320 μs, Ring Wave 필요 여부 확인
- CDN 및 옵션: 통신선 CDN, 외부 CDN, 절연 트랜스, 단자 보드 등 필요 구성 확인
- 단종 여부: 공식 제조사 페이지 기준 discontinued 제품이므로 공급·대체·수리·교정 가능 여부 확인
FAQ
LSS-6330 시리즈는 어떤 장비인가요?
전원선과 통신선에 유도되는 고에너지 뇌서지 노이즈를 모의하여 전자기기의 서지 내성을 평가하는 뇌서지 시험기입니다.
어떤 규격 검토에 사용할 수 있나요?
공식 자료 기준 IEC 61000-4-5 Ed.3, IEC 61000-4-12 Ed.3 Ring Wave 100 kHz, ANSI/IEEE C62.45 조건 검토에 활용할 수 있습니다.
LSS-6330-A20A, B63A, C63A 차이는 무엇인가요?
A20A는 단상 20 A 타입, B63A와 C63A는 3상 63 A 타입으로 표기되어 있습니다. C63A는 Ring Wave가 포함되지 않는 것으로 공식 자료에 표시되어 있습니다.
현재 신규 구매가 가능한가요?
공식 제조사 페이지에서는 old-products/discontinued로 분류되어 있습니다. 신규 공급, 중고 공급, 대체 모델, 수리·교정 가능 여부는 별도 확인이 필요합니다.
견적 요청 시 어떤 정보를 준비해야 하나요?
적용 규격, DUT 전원 구조, 정격 전압·전류, 필요한 파형, CDN/옵션 구성, 설치 환경, 교정 성적서 필요 여부를 알려주시면 검토가 빠릅니다.
PC 제어가 가능한가요?
공식 자료에는 옵션 PC 원격 제어 소프트웨어와 RS-232C/광 커넥터 옵션이 언급되어 있습니다. 실제 제공 여부와 호환 환경은 확인이 필요합니다.
기술 상담 및 견적 문의
LSS-6330 시리즈는 적용 규격, DUT 전원 구조, 서지 파형, CDN/옵션 구성, 단종 제품 공급 가능 여부에 따라 견적 구성이 달라질 수 있습니다. 시험 조건을 알려주시면 대체 모델과 필요한 액세서리까지 함께 검토해 드립니다.
빠른 기술 상담현장 적용 검토B2B 견적 지원
