Cable / Harness Tester
테크마이즈 TECHMIZE TH8601/TH8602/TH8603 시리즈 케이블 하네스 테스터
TH8601/TH8602/TH8603 시리즈는 케이블, 와이어링 하네스, 커넥터 배선 검사에서 도통, 순간도통, 단락/오픈, 저항, 정전용량, 다이오드, 절연저항, AC/DC 내전압 조건을 함께 검토할 수 있는 케이블 하네스 테스터입니다. 생산검사, 품질검사, 자동화 검사라인에서는 핀 수, 배선 방식, 시험 전압, 지그 구성을 함께 확인하는 것이 중요합니다.
제품 개요
테크마이즈 TECHMIZE TH8600 시리즈는 케이블과 하네스의 연결 상태와 전기적 안전성을 자동으로 검사하기 위한 장비입니다. 공식 소개 기준 프로그래머블 정전류/정전압 소스와 고전압 전원을 제공하며, 고속 채널 스위칭과 LCR 샘플링 기술을 적용해 생산검사 환경의 반복 측정에 대응합니다.
공식 페이지의 제품 카테고리는 Electrical Safety Tester and Cable Tester 하위 Cable / Harness Meter이며, TH8601/TH8601A, TH8602 계열, TH8603-4 모델을 중심으로 핀 수와 배선 방식에 따라 선택합니다.
주요 특징
7인치 TFT LCD
800 × 480 해상도 16-bit true color 디스플레이로 검사 조건과 결과를 확인할 수 있습니다.
최대 512핀 라인업
TH8603-4 기준 최대 512핀 사양까지 제공되어 다핀 하네스 검사 구성을 검토할 수 있습니다.
절연·내전압 검사
절연저항, AC 내전압, DC 내전압 시험 항목을 케이블 검사 공정에 통합할 수 있습니다.

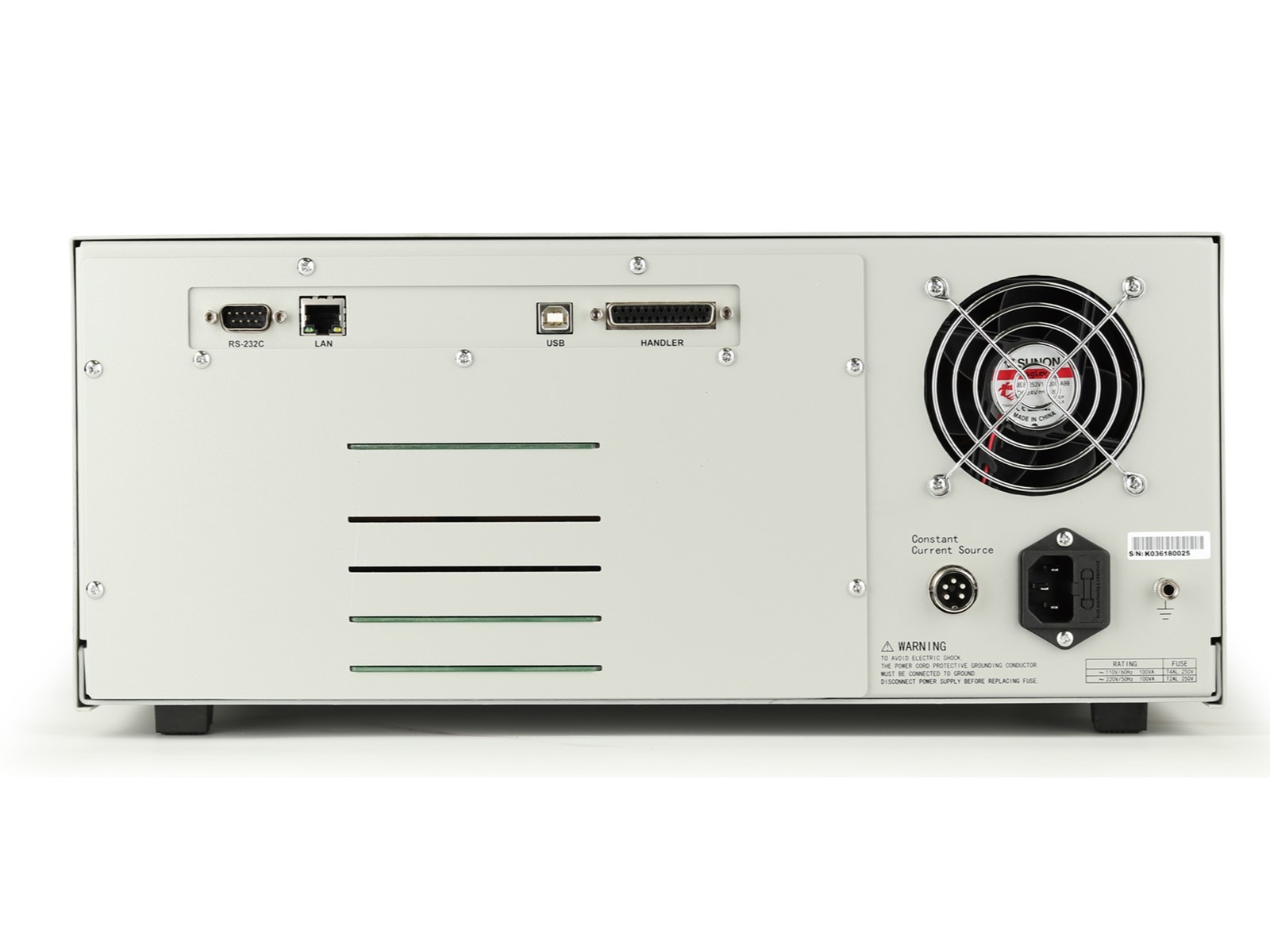

자동화 인터페이스

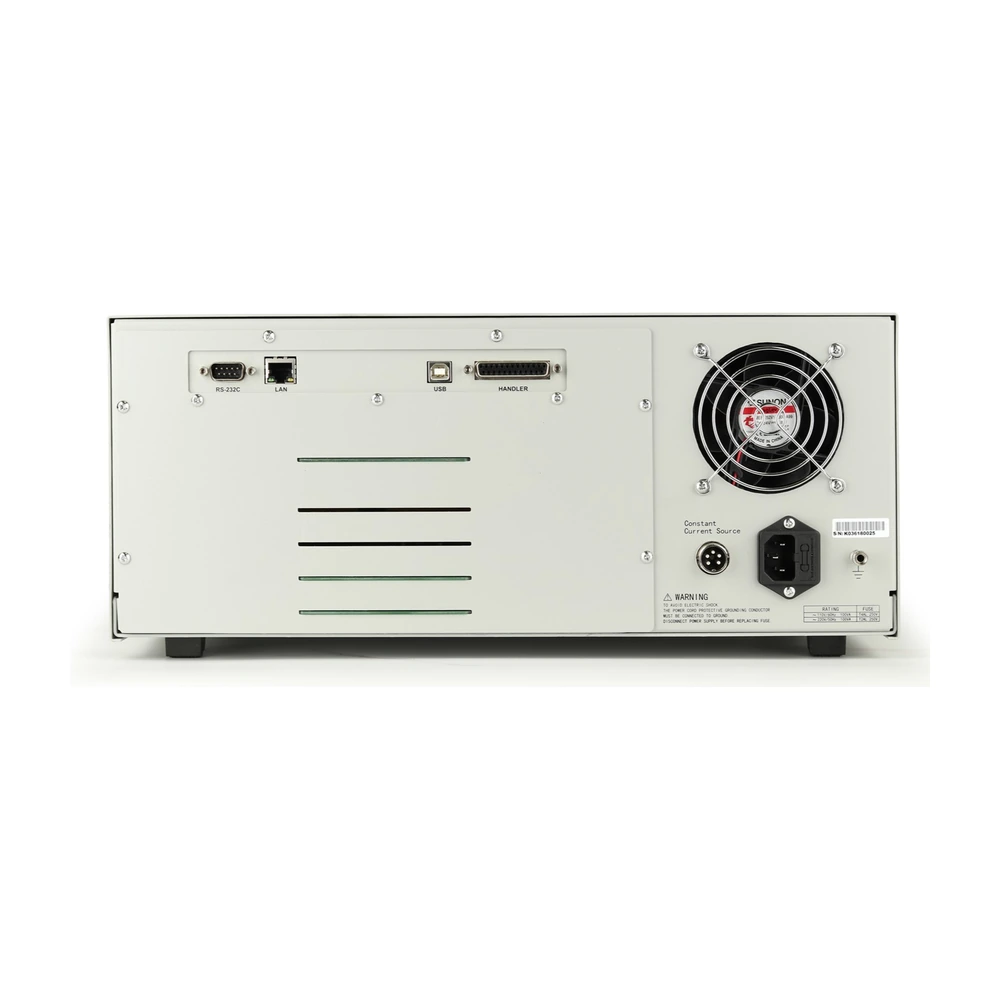

RS232, USB, LAN, Handler 인터페이스 선택으로 생산라인 자동검사 연동을 검토할 수 있습니다.
모델 라인업 및 주요 사양
모델 선택은 핀 수와 배선 방식이 핵심입니다. 아래 표는 공식 페이지의 TH8601/TH8602/TH8603-4 사양표를 기준으로 정리했습니다.
| 모델 | 테스트 핀 | 배선 방식 | 도통/순간도통 | Open/Short | 다이오드 | 정전용량 | AC 내전압 | DC 내전압 | 절연저항 |
|---|---|---|---|---|---|---|---|---|---|
| TH8601 | 128 | 4-wire | 10 mΩ~950 Ω | 1 kΩ~50 kΩ | 0~10 V | 10 pF~1 mF | AC 1000 V / 5 mA | DC 1500 V / 5 mA | IR 1500 V / 1 GΩ |
| TH8601A | 64 | 4-wire | 10 mΩ~950 Ω | 1 kΩ~50 kΩ | 0~10 V | 10 pF~1 mF | AC 1000 V / 5 mA | DC 1500 V / 5 mA | IR 1500 V / 1 GΩ |
| TH8602-1 | 64 | 2-wire | 1 mΩ~50 Ω | 1 kΩ~50 kΩ | 0~10 V | 10 pF~1 mF | AC 1000 V / 5 mA | DC 1500 V / 5 mA | IR 1500 V / 1 GΩ |
| TH8602-2 | 128 | 2-wire | 1 mΩ~50 Ω | 1 kΩ~50 kΩ | 0~10 V | 10 pF~1 mF | AC 1000 V / 5 mA | DC 1500 V / 5 mA | IR 1500 V / 1 GΩ |
| TH8602-3 | 192 | 2-wire | 1 mΩ~50 Ω | 1 kΩ~50 kΩ | 0~10 V | 10 pF~1 mF | AC 750 V / 5 mA | DC 1000 V / 5 mA | IR 1000 V / 1 GΩ |
| TH8602-4 | 256 | 2-wire | 1 mΩ~50 Ω | 1 kΩ~50 kΩ | 0~10 V | 10 pF~1 mF | AC 750 V / 5 mA | DC 1000 V / 5 mA | IR 1000 V / 1 GΩ |
| TH8602-B | 64 | 2-wire + 4-wire | 1 mΩ~50 Ω | 1 kΩ~50 kΩ | 0~10 V | 10 pF~1 mF | AC 1000 V / 5 mA | DC 1500 V / 5 mA | IR 1500 V / 1 GΩ |
| TH8602-C | 64 | 2-wire + 4-wire | 1 mΩ~50 Ω | 1 kΩ~50 kΩ | 0~10 V | 10 pF~1 mF | AC 1000 V / 5 mA | DC 1500 V / 5 mA | IR 1500 V / 1 GΩ |
| TH8603-4 | 512 | 2-wire + 4-wire | 100 mΩ~950 Ω | 1 kΩ~50 kΩ | 0~10 V | 1 nF~1 mF | AC 750 V / 5 mA | DC 1000 V / 1 mA | IR 1000 V / 1 GΩ |

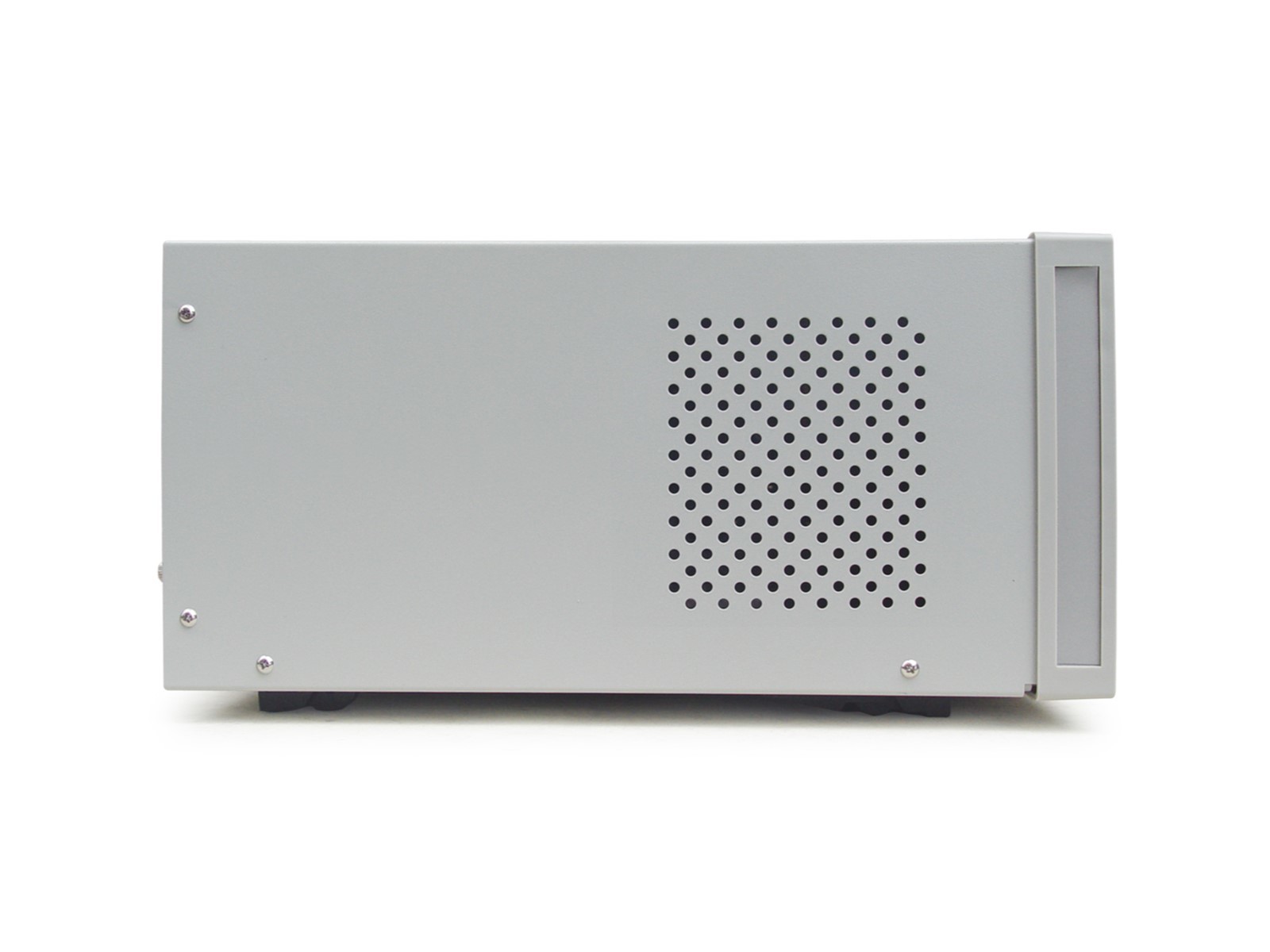

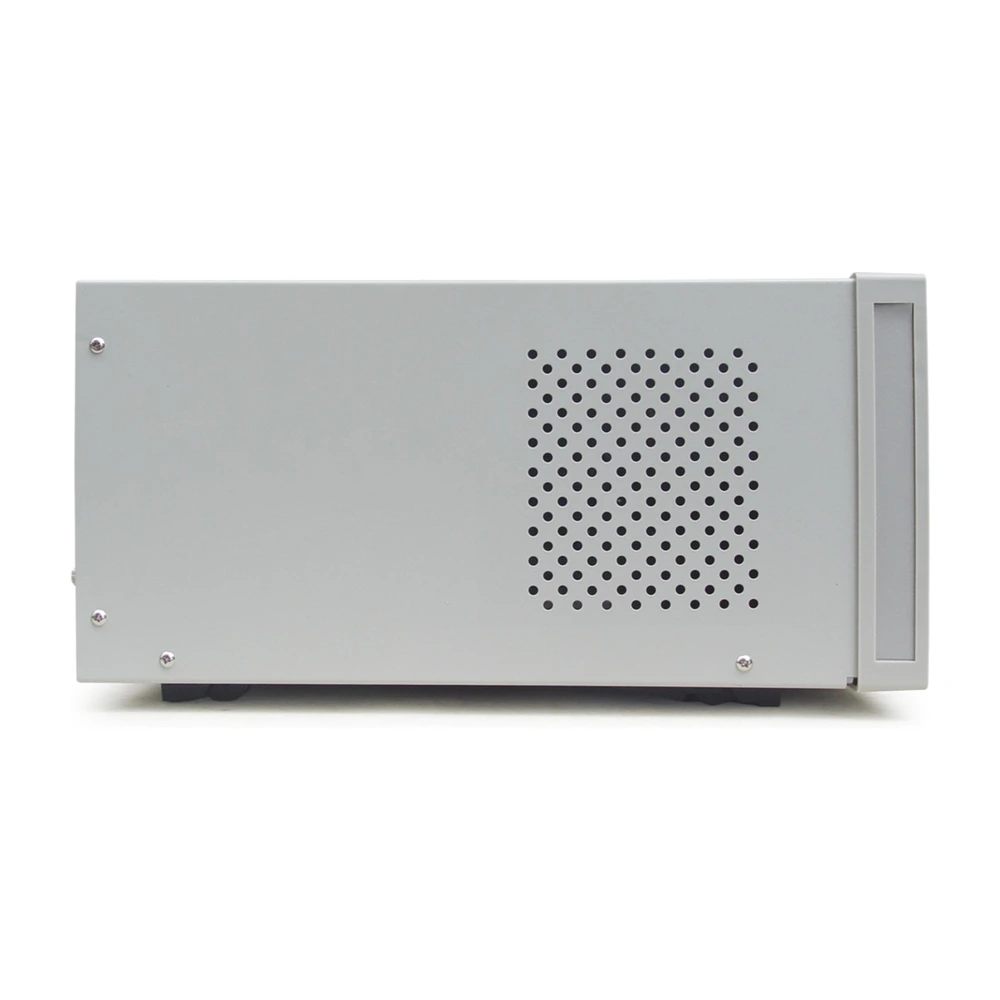

제품 이미지와 구성 확인

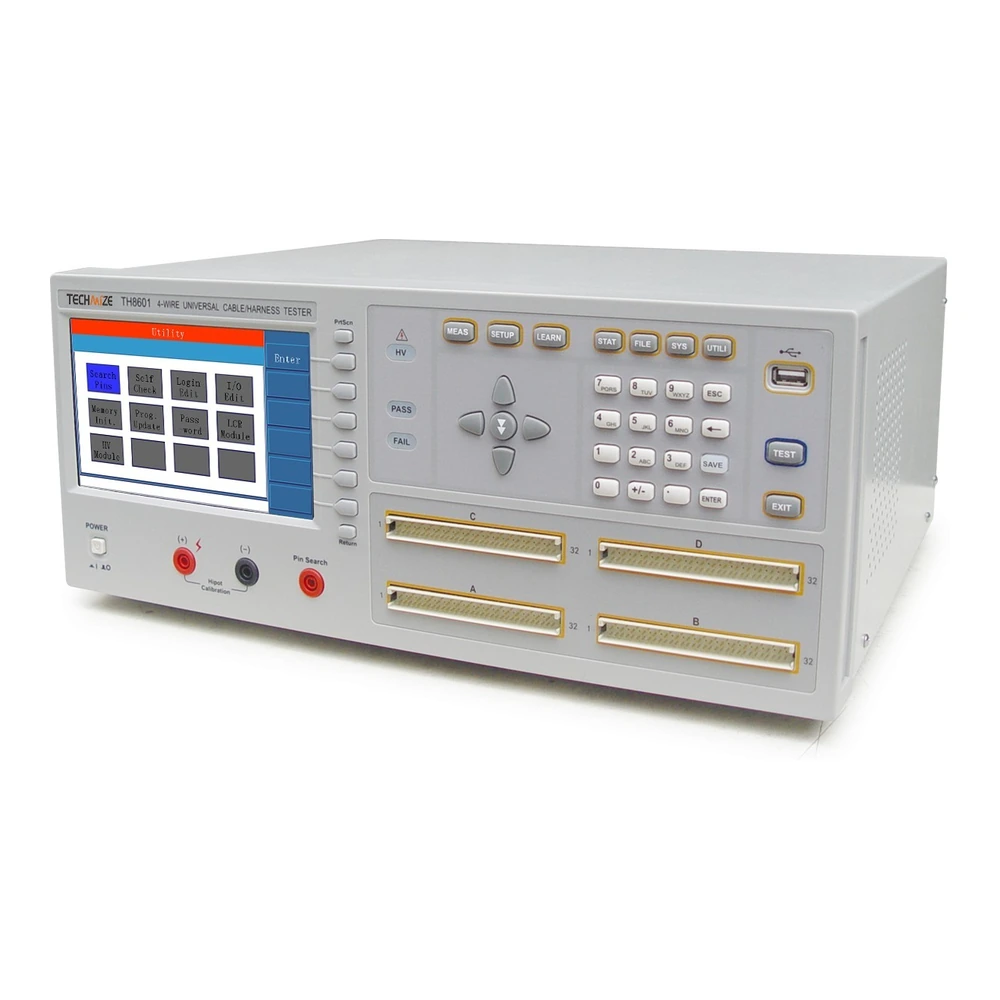

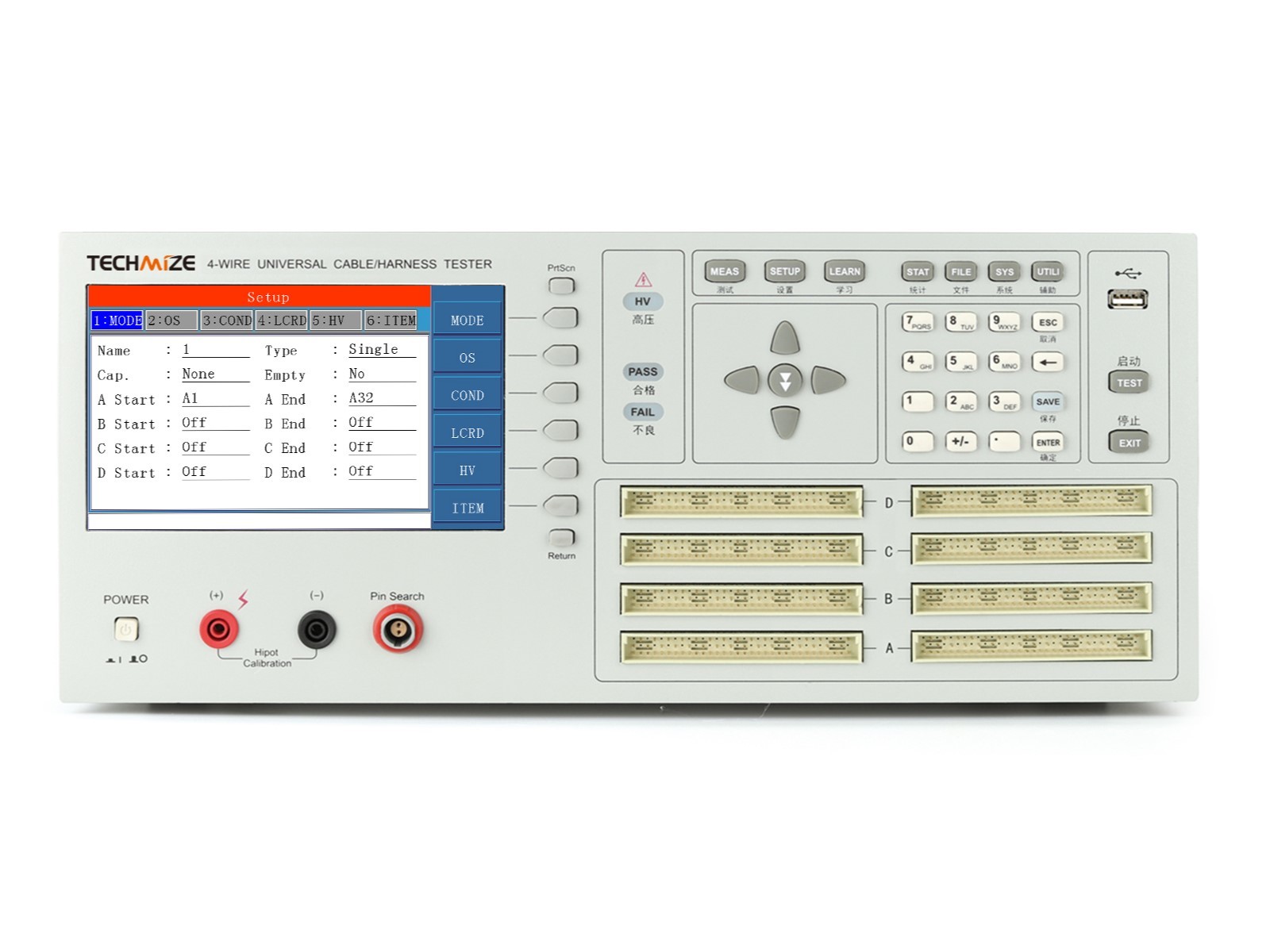

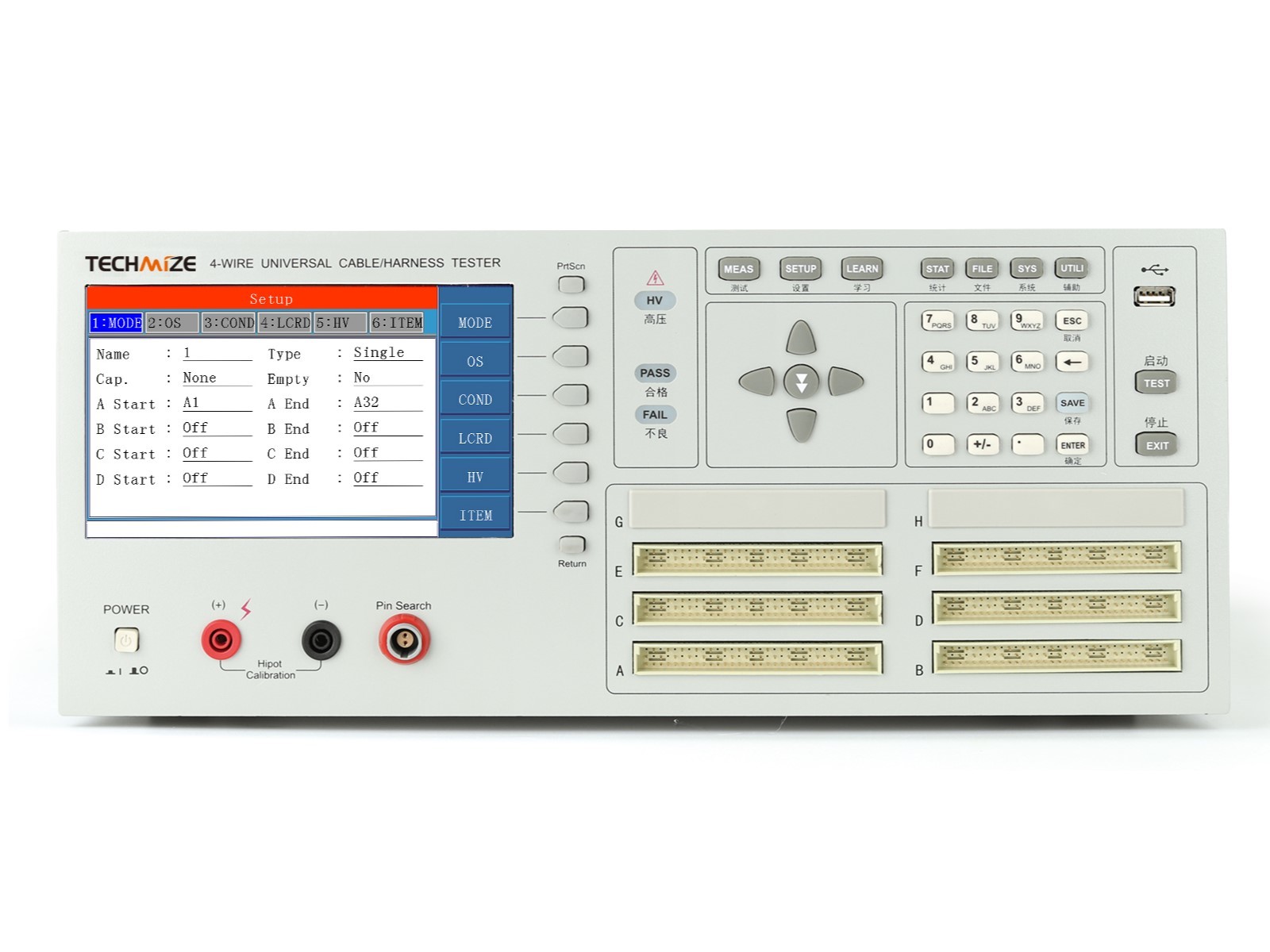

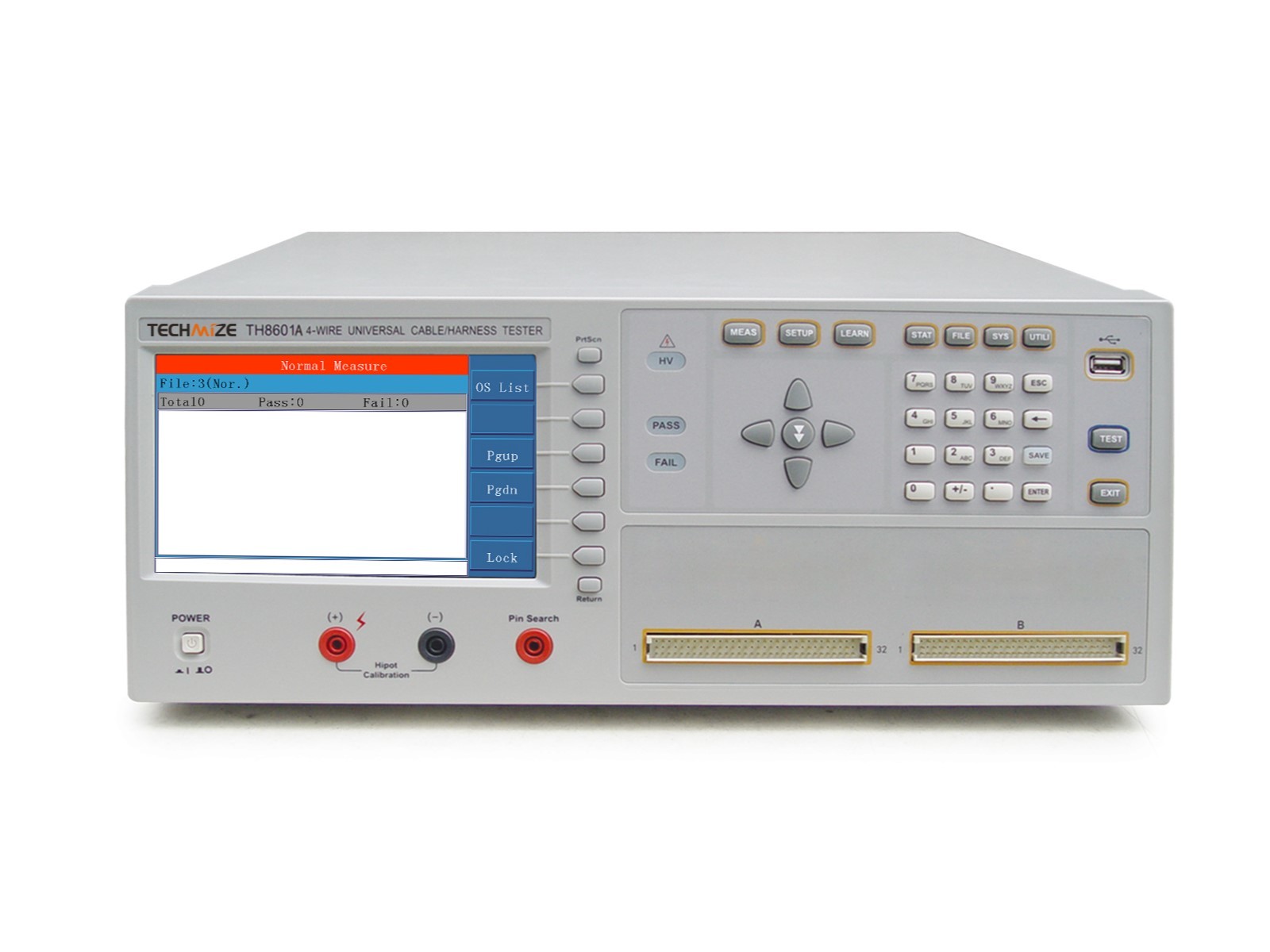

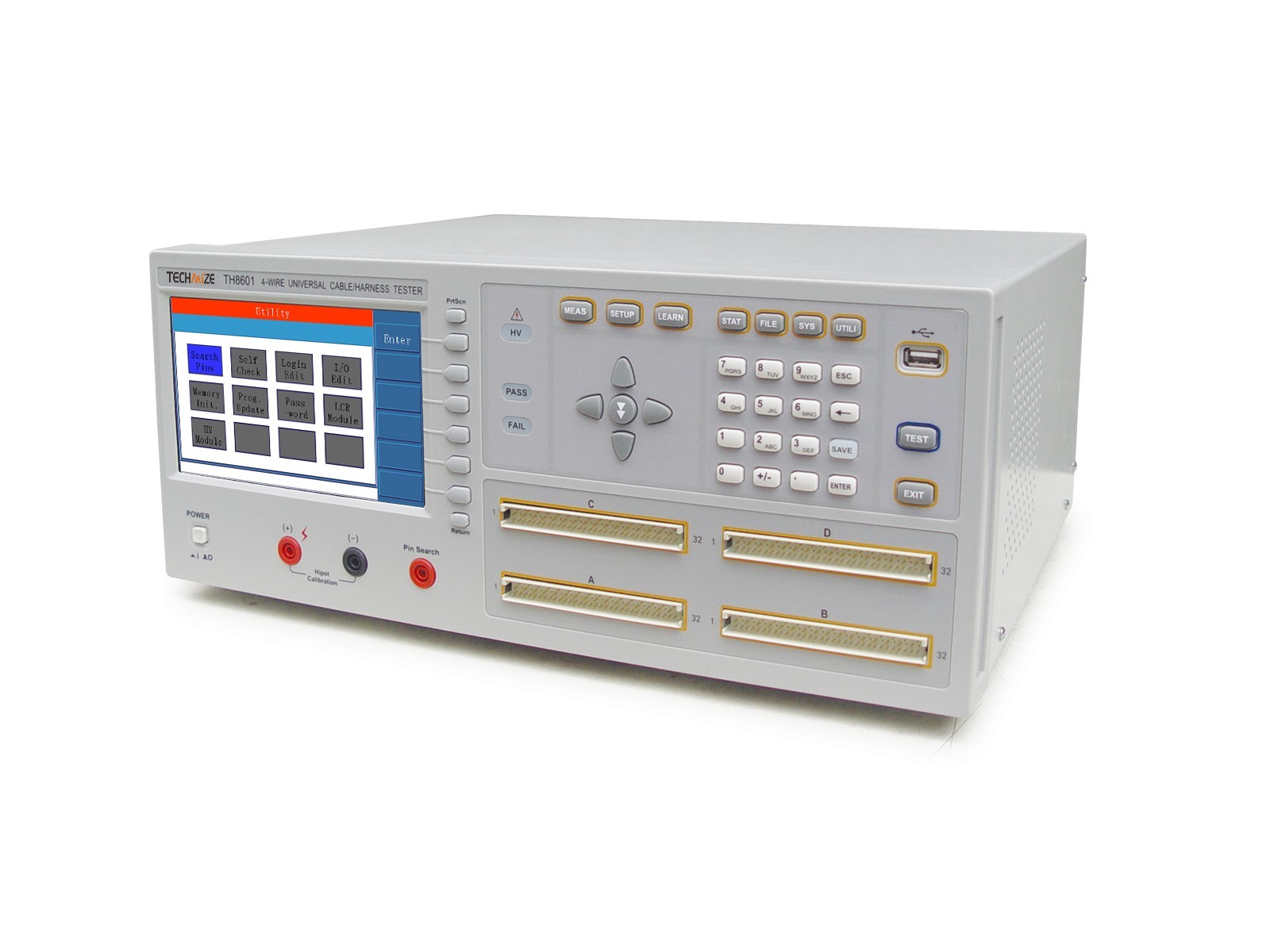

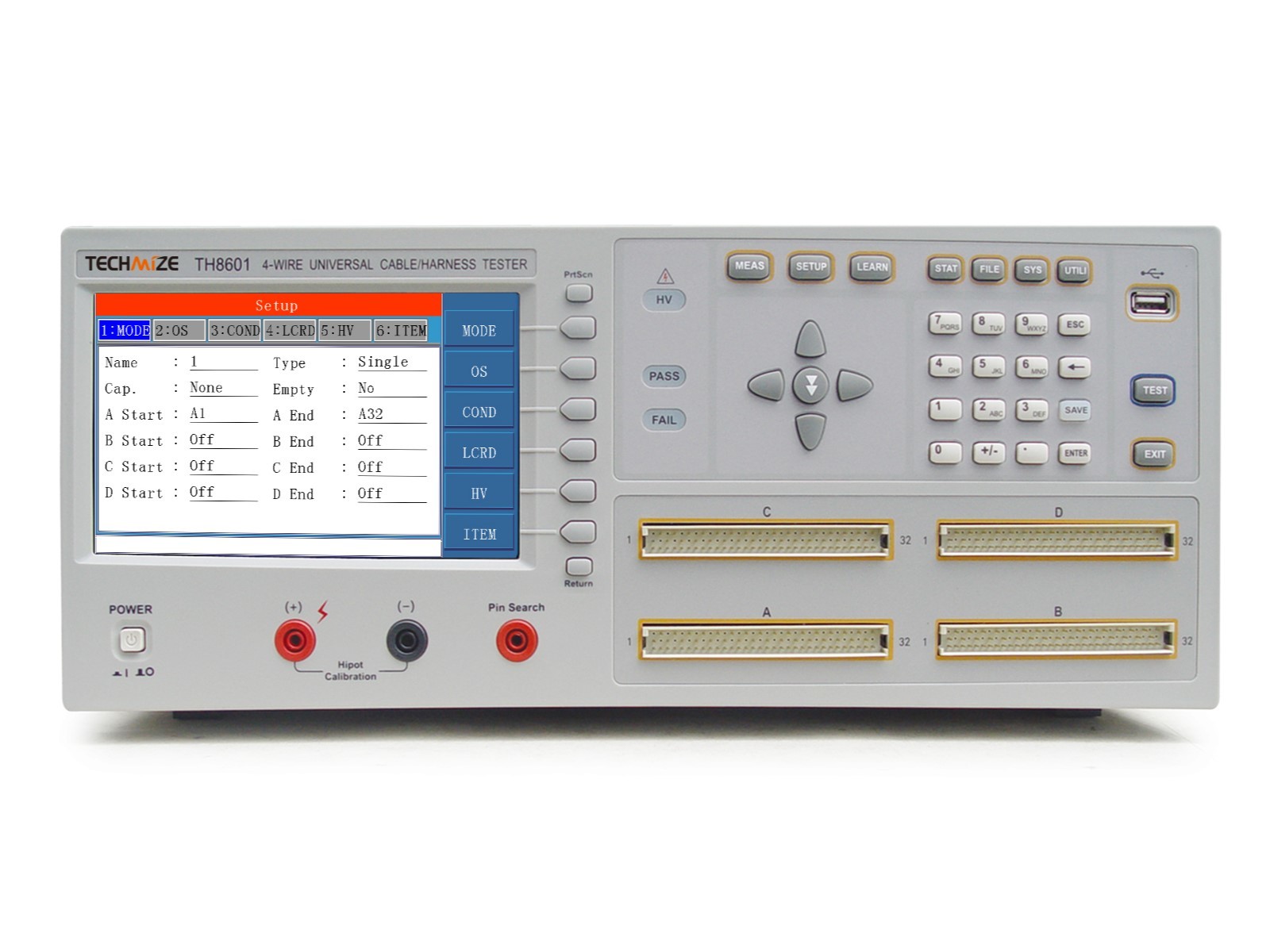

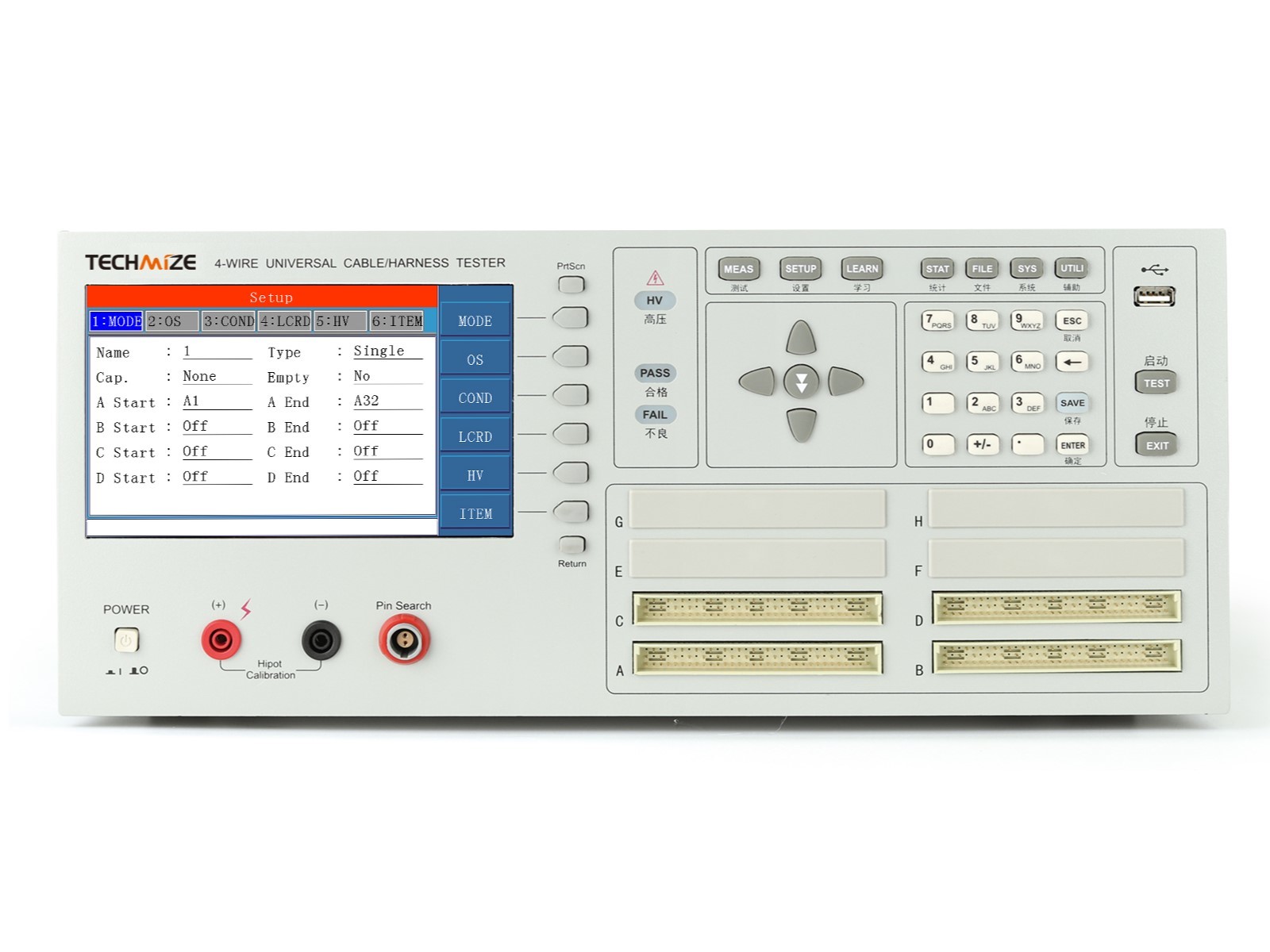

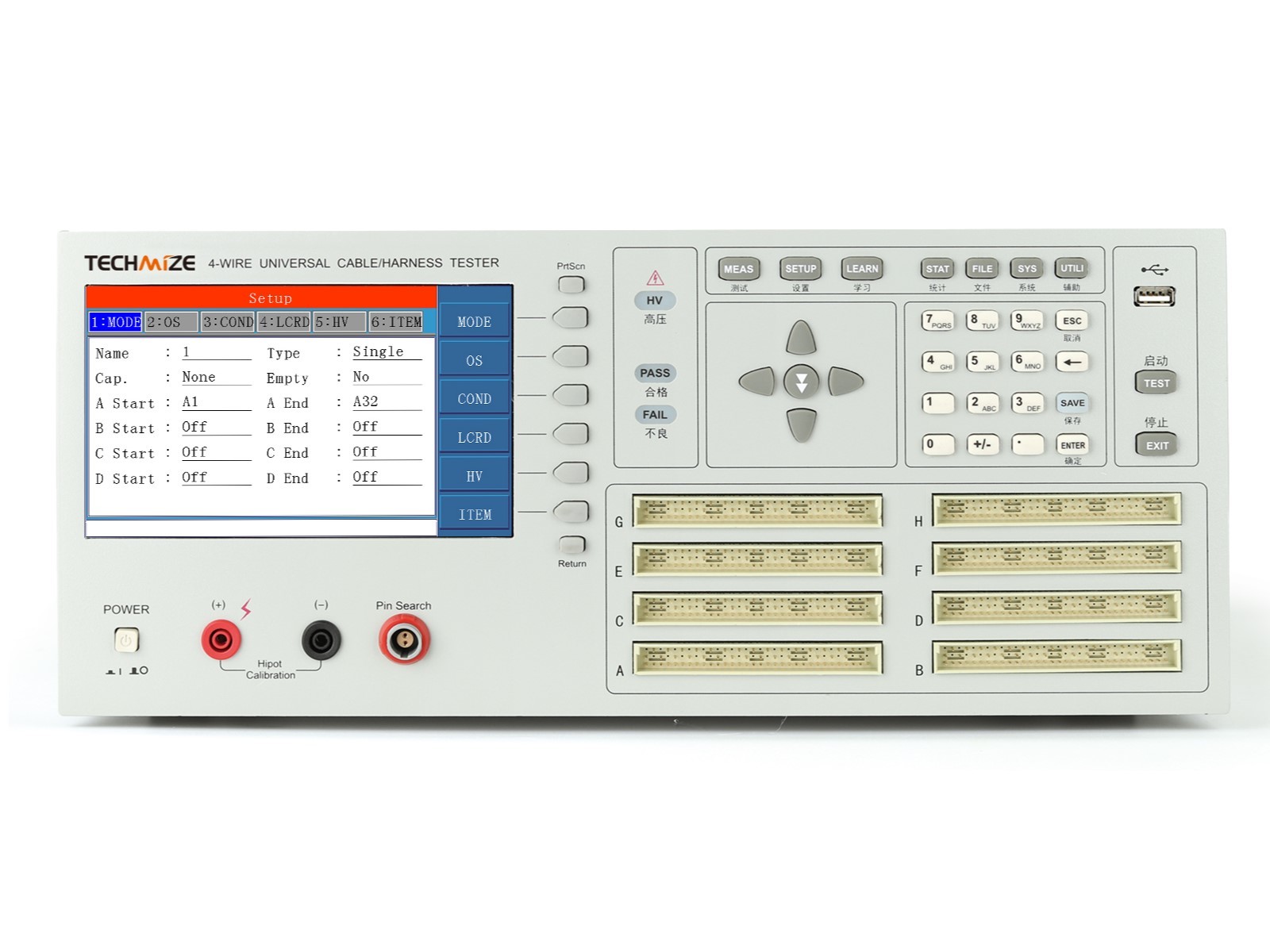

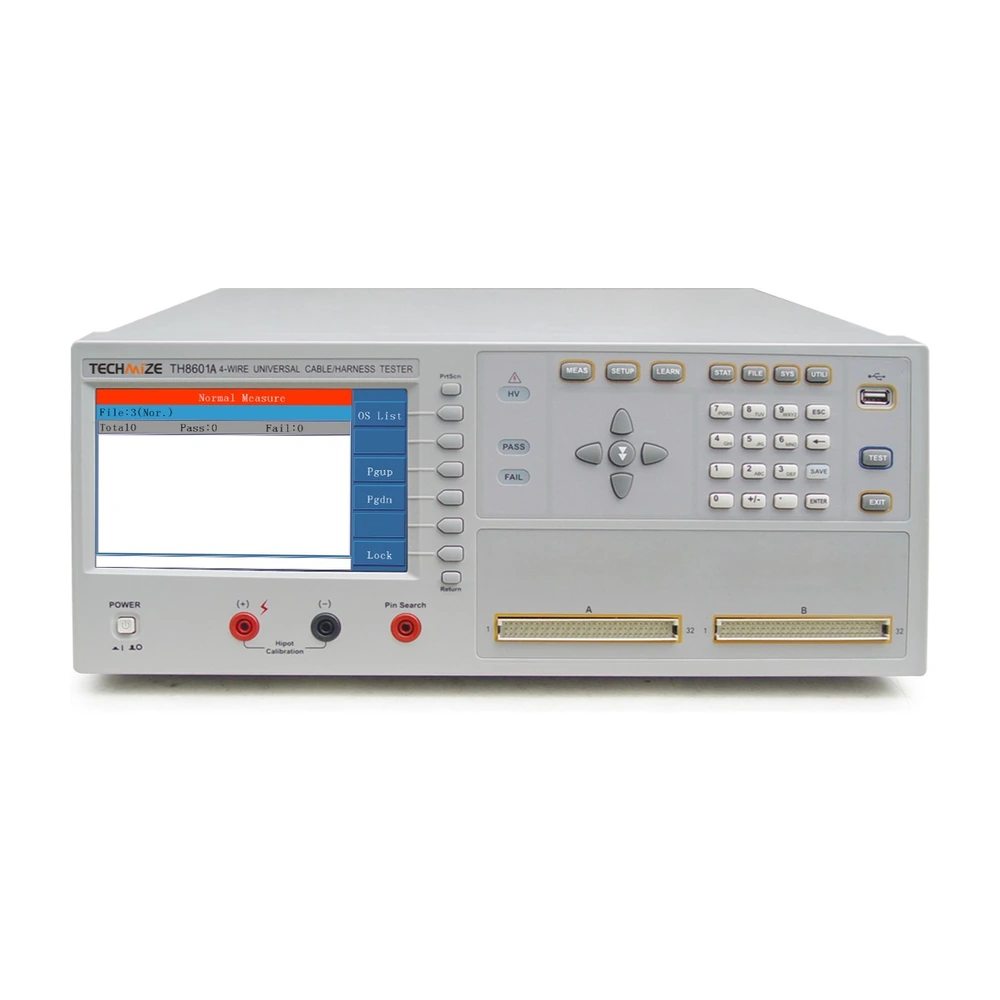

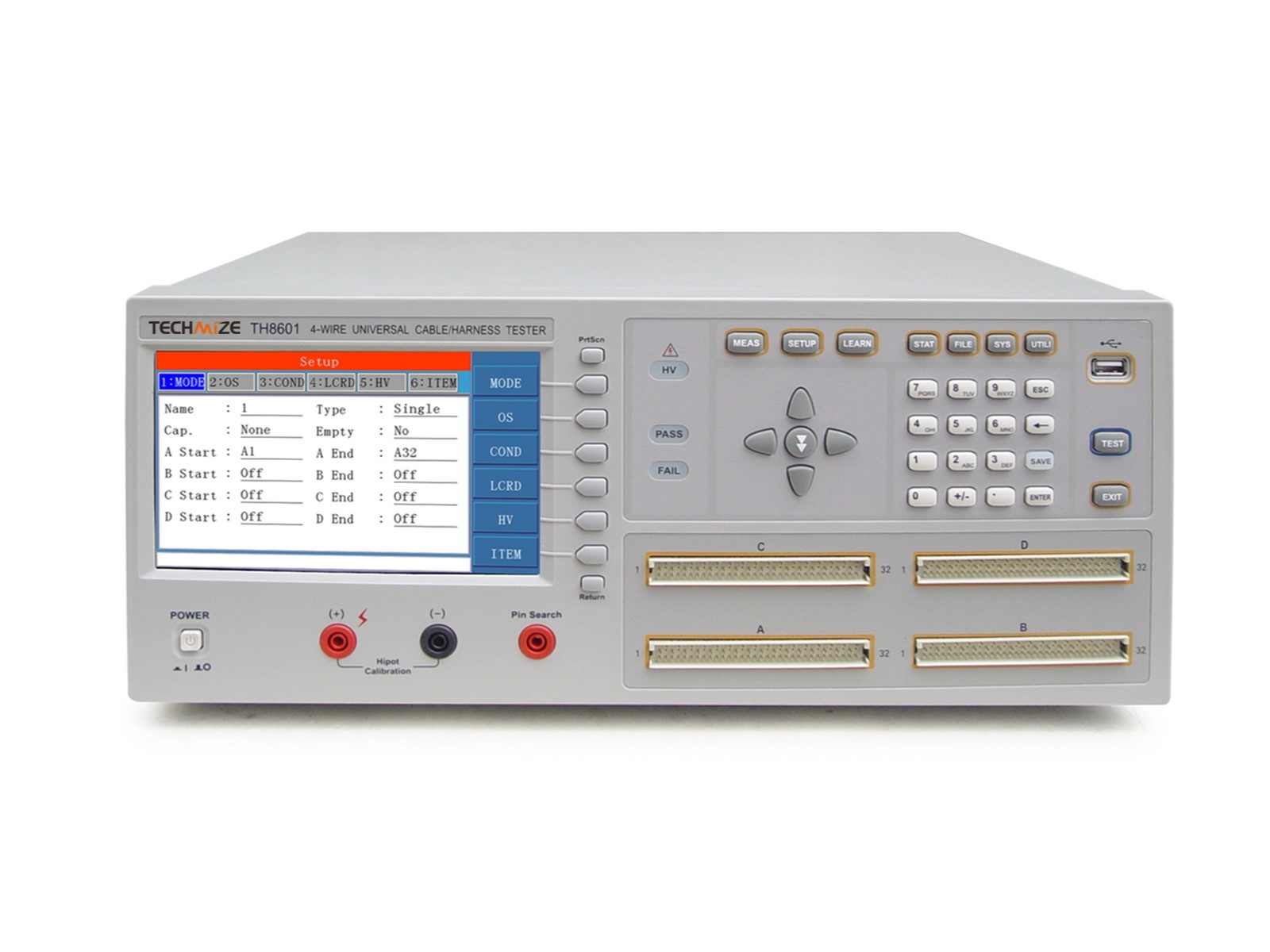

모델별 전면 이미지
동일 시리즈라도 핀 수와 포트 구성이 다르므로 실제 구매 검토 시 전면 포트 수와 지그 구성을 함께 확인해야 합니다.
표준 액세서리 및 지그 구성
공식 페이지 기준 표준 액세서리에는 모델별 프로브, 전환 지그, 케이블이 포함됩니다. 실제 납품 구성과 수량은 견적 단계에서 확인이 필요합니다.
| 모델명 | 구분 | 적용/확인 내용 |
|---|---|---|
| TH26036-R | Probe | TH8601 / TH8601A용 표준 프로브 |

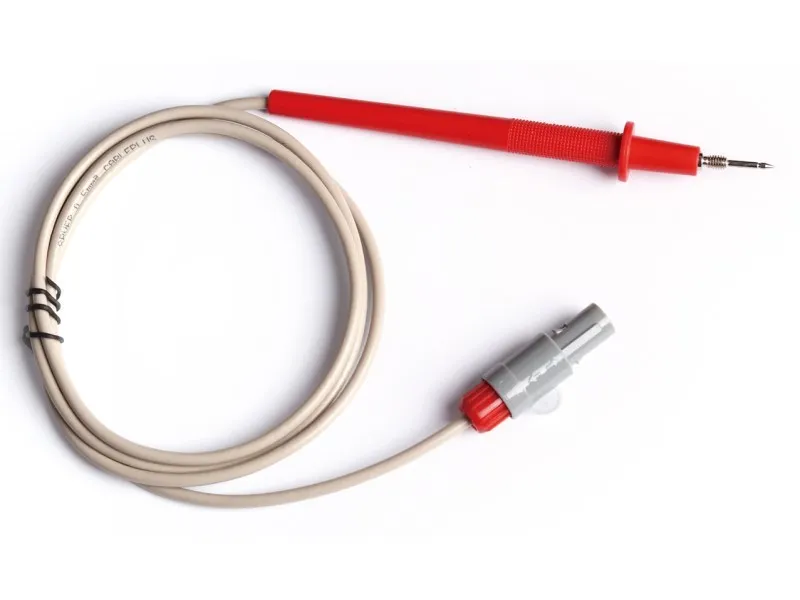

| TH26060D | Probe | TH8602-1/-2/-3/-4, TH8603-4용 표준 프로브 |
| TH26060 | Transfer Fixture | TH8601 / TH8601A용 전환 지그 |

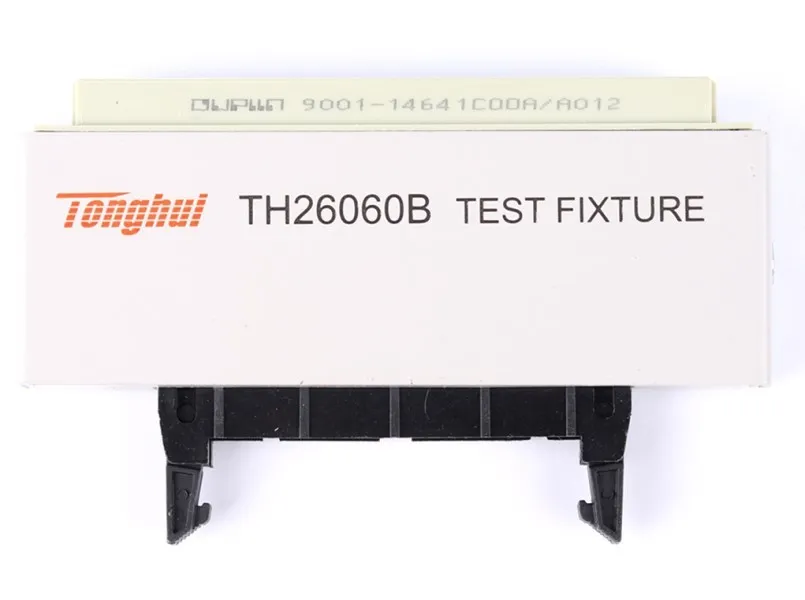

| TH26060B | Transfer Fixture | TH8602-1/-2/-3/-4, TH8603-4용 전환 지그 |
| TH8601-32 | Cable | 표준 케이블 |
구매 전 확인 포인트
- 검사 대상 케이블/하네스의 최대 핀 수와 확장 여유를 확인합니다.
- 2-wire, 4-wire, 2-wire+4-wire 중 필요한 배선 검사 방식을 확인합니다.
- 도통 저항, 정전용량, 다이오드, Open/Short 검사 범위가 시험 조건과 맞는지 검토합니다.
- AC/DC 내전압과 절연저항 시험 전압이 사내 시험 기준과 맞는지 확인합니다.
- 자동화 연동이 필요한 경우 RS232, USB, LAN, Handler 인터페이스 조건을 함께 확인합니다.
- 프로브, 전환 지그, 케이블 등 액세서리 모델과 실제 하네스 커넥터 대응 여부를 검토합니다.
FAQ
TH8601/TH8602/TH8603 시리즈는 어떤 장비인가요?
테크마이즈 TECHMIZE TH8600 계열 케이블/하네스 테스터는 케이블, 와이어링 하네스, 권선 변위 등 연결 신뢰성과 종합 전기 파라미터 검사를 자동화하기 위한 장비입니다.
검사할 수 있는 항목은 무엇인가요?
공식 페이지 기준 정전용량, 저항, 도통/순간도통, 단락·오픈, 다이오드, 절연저항, AC/DC 내전압 시험 항목을 지원합니다.
모델 선택 시 가장 먼저 확인할 조건은 무엇인가요?
테스트 핀 수, 2-wire 또는 4-wire 배선 방식, 도통 저항 범위, 내전압 시험 전압, 자동화 인터페이스 사용 여부를 먼저 확인해야 합니다.
생산라인 자동화에 연동할 수 있나요?
공식 페이지 기준 RS232, USB, LAN, Handler 인터페이스 선택이 가능해 자동검사 및 생산라인 연동 검토에 활용할 수 있습니다.
액세서리는 어떤 구성이 필요한가요?
모델에 따라 프로브와 전환 지그가 달라집니다. TH8601/TH8601A와 TH8602/TH8603-4 계열은 표준 프로브 및 전환 지그 모델명이 다르므로 구매 전 구성을 확인해야 합니다.
견적 요청 시 어떤 정보를 주면 빠른가요?
검사 대상 케이블/하네스의 최대 핀 수, 검사 항목, 시험 전압, 생산라인 연동 방식, 필요한 지그/프로브 구성을 알려주시면 모델과 액세서리 구성을 함께 검토할 수 있습니다.
기술 상담 및 견적 문의
TH8601/TH8602/TH8603 시리즈는 핀 수, 배선 방식, 시험 전압, 검사 항목, 지그/프로브 구성, 자동화 인터페이스에 따라 적합 모델이 달라집니다. 검사 대상 케이블 사양과 생산검사 조건을 알려주시면 필요한 본체와 액세서리 구성을 함께 검토해 드립니다.
