Cable Comprehensive Test System
테크마이즈 TECHMIZE TH6XX 케이블 종합 테스트 시스템
TH6XX 시리즈는 자동차 배터리 FPC, PDU, 고전압 케이블, 와이어 하네스 등 다채널 케이블·하네스 검사를 위한 모듈형 케이블 종합 테스트 시스템입니다. 4선식 기준 320~2560채널, 2선식 기준 최대 5120채널 구성과 AC/DC 내전압, 절연저항, 도통·단락 검사를 제품 조건에 맞춰 검토할 수 있습니다.
제품 개요
테크마이즈 TECHMIZE TH6XX는 다수의 케이블 포인트를 자동 검사해야 하는 생산·품질 환경에 적합한 케이블 종합 검사 장비입니다. 제조사 자료 기준으로 도통, 단락, 순간 단락, 순간 단선, 순간 도통, 납땜 저항, 내전압, 절연저항, 부품 측정 기능을 지원합니다.
특히 전기차 배터리 FPC, CCS, 차량 PDU, ECU 연결 하네스, 고전압 케이블처럼 검사 포인트가 많고 안전 시험 조건까지 함께 확인해야 하는 B2B 검사 라인에서 검토할 수 있습니다.
주요 특징
최대 5120채널 구성
4선식 320~2560채널, 2선식 최대 5120채널 구성을 기반으로 검사 포인트가 많은 하네스에 대응합니다.
AC/DC 내전압 시험
모델에 따라 AC 50~2000 V, DC 50~3000 V 범위의 내전압 조건을 검토할 수 있습니다.
도통·단락·순간 불량 검사
도통, 단락, 순간 단선/순간 단락 등 케이블 검사에서 자주 필요한 판정 항목을 지원합니다.
NTC 및 부품 측정 지원
NTC 측정과 저항, 커패시터, 다이오드 등 부품 측정 기능을 검사 구성에 포함할 수 있습니다.
모델 라인업
TH6XX 시리즈는 내전압 범위와 채널 수에 따라 TH610, TH615, TH630 라인으로 구분됩니다. 모델 선택 시 채널 수, 2선/4선 검사 방식, 최대 장착 가능 모듈 수, 내전압 조건을 함께 확인해야 합니다.
TH610 라인업
대규모 채널 구성과 AC 750 V / DC 1000 V급 내전압 조건을 검토하는 라인업입니다.
| 모델 | 4선식 채널 | 2선식 채널 | 최대 모듈 | AC 내전압 | DC 내전압 |
|---|---|---|---|---|---|
| TH610-2560 | 1280 ch | 2560 ch | 20 | 50~750 V | 50~1000 V |
| TH610-5120 | 2560 ch | 5120 ch | 40 | 50~750 V | 50~1000 V |
TH615 라인업
중고전압 케이블 검사와 납땜 저항 검사까지 고려하는 라인업입니다.
| 모델 | 4선식 채널 | 2선식 채널 | 최대 모듈 | AC 내전압 | DC 내전압 |
|---|---|---|---|---|---|
| TH615-640 | 640 ch | 공식 자료 표기 없음 | 10 | 50~1000 V | 50~1500 V |
| TH615-1280 | 1280 ch | 공식 자료 표기 없음 | 20 | 50~1000 V | 50~1500 V |
TH630 라인업
AC 2000 V / DC 3000 V급 내전압 조건이 필요한 고전압 케이블 검사 검토용 라인업입니다.
| 모델 | 4선식 채널 | 2선식 채널 | 최대 모듈 | AC 내전압 | DC 내전압 |
|---|---|---|---|---|---|
| TH630-320 | 320 ch | 공식 자료 표기 없음 | 10 | 50~2000 V | 50~3000 V |
| TH630-640 | 640 ch | 공식 자료 표기 없음 | 20 | 50~2000 V | 50~3000 V |
주요 사양 요약
| 표시부 | 7인치 TFT LCD, 800 × 480 해상도 |
| 측정 채널 | 4선식 320~2560 ch, 2선식 최대 5120 ch |
| 절연저항 시험 전압 | 50~1000 V / 50~1500 V / 50~3000 V, 모델별 상이 |
| 절연저항 범위 | 1 MΩ~1 GΩ |
| 납땜 저항 분해능 | TH615/TH630 기준 1 μΩ |
| 납땜 저항 최대 전류 | TH615/TH630 기준 1 A |
| 접촉 확인 | 4선식 Hardware 방식, 2선식 OSC 방식 |
| 주요 시험 항목 | 도통, 단락, 순간 단락, 순간 단선, 순간 도통, 납땜 저항, 내전압, 절연저항, 부품 측정 |

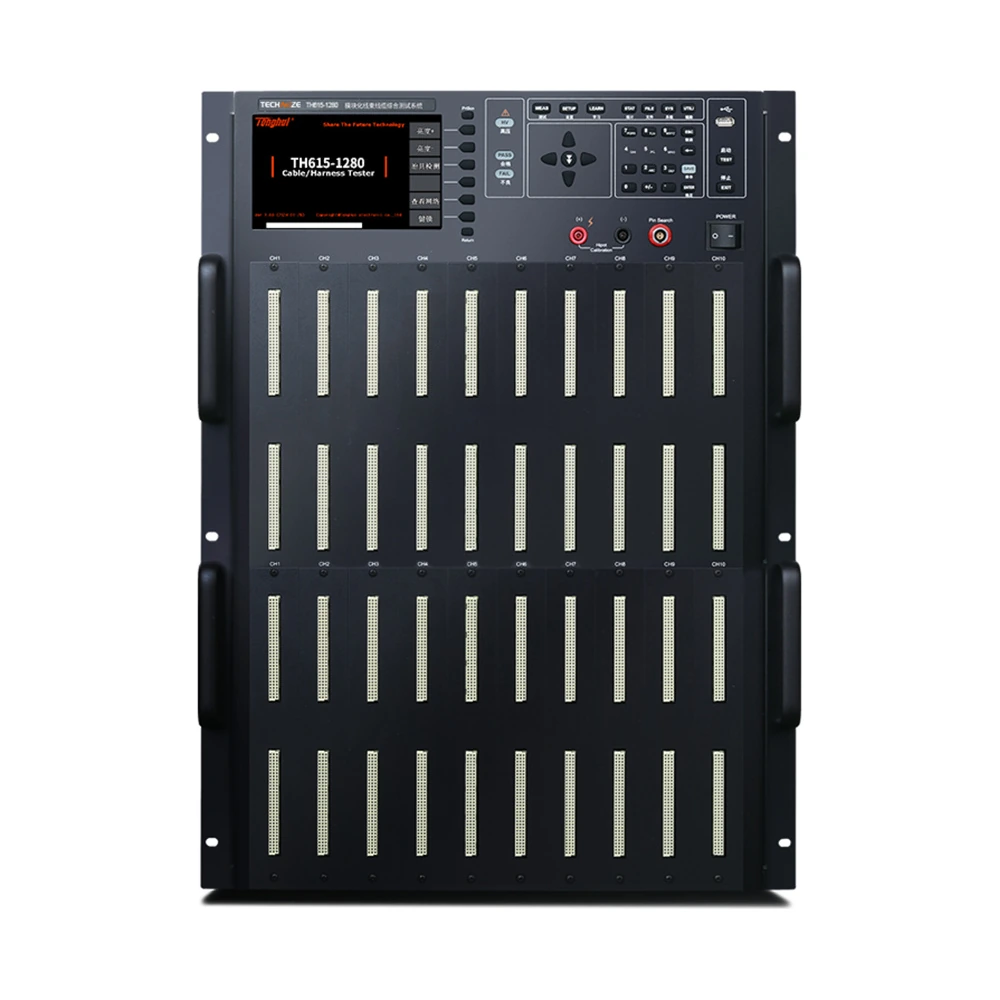

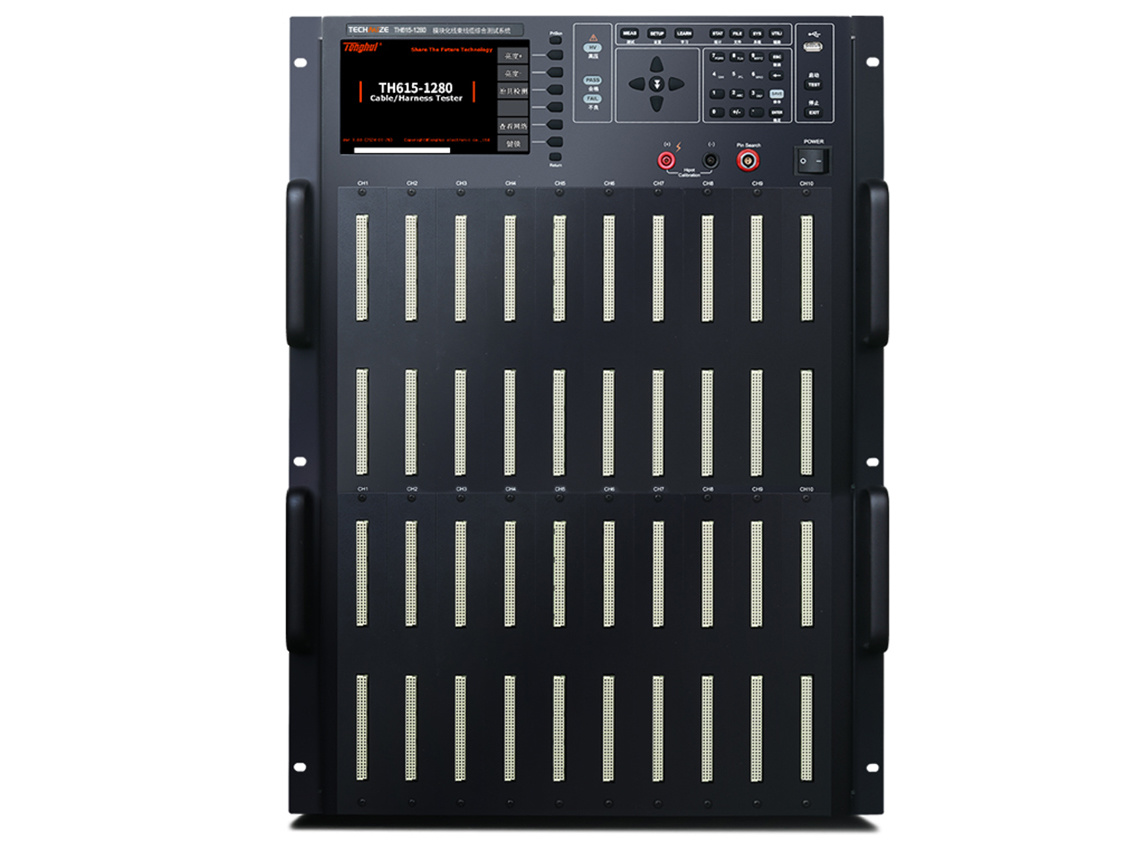

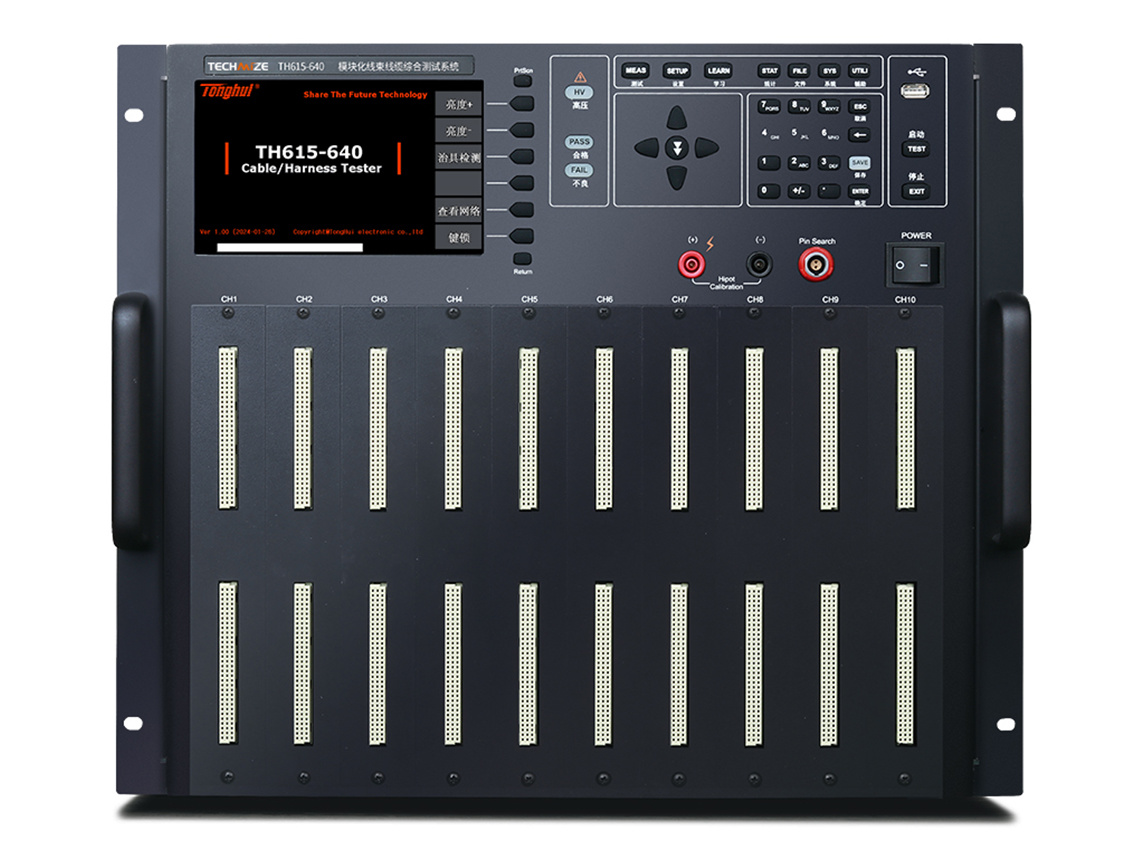

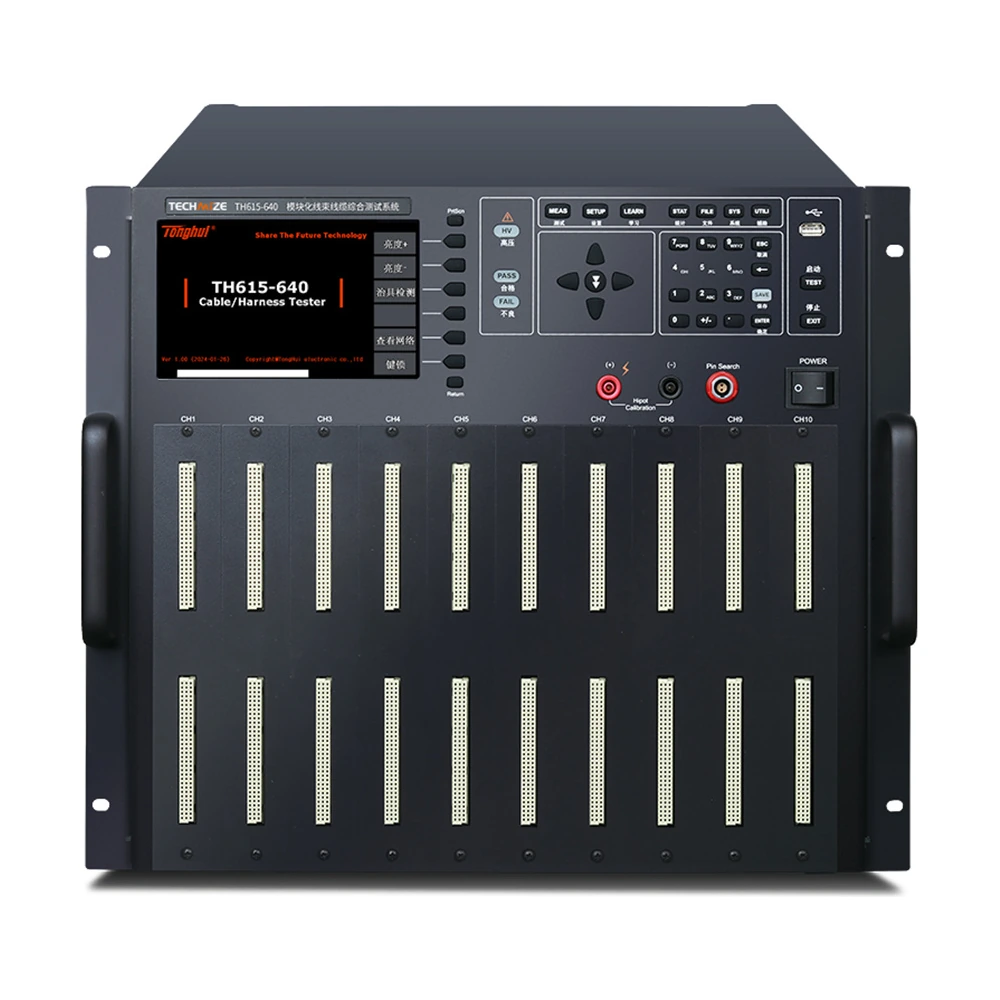

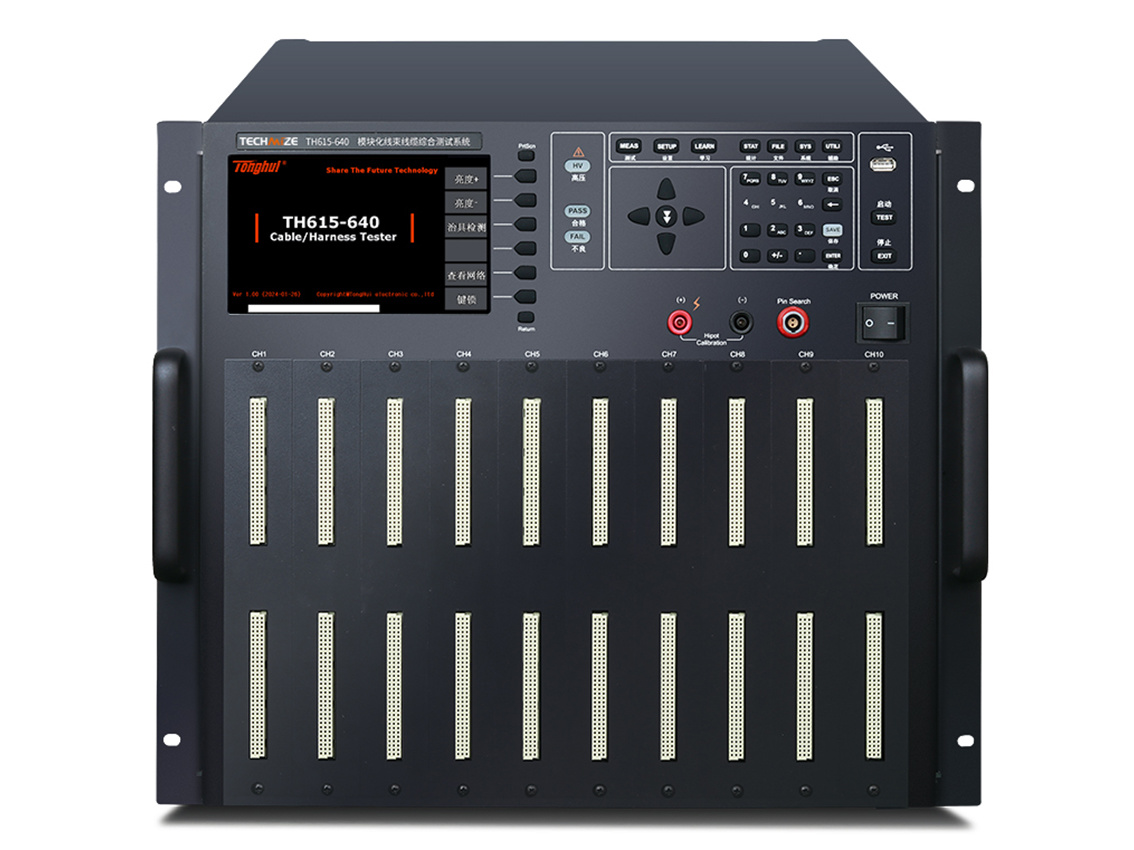

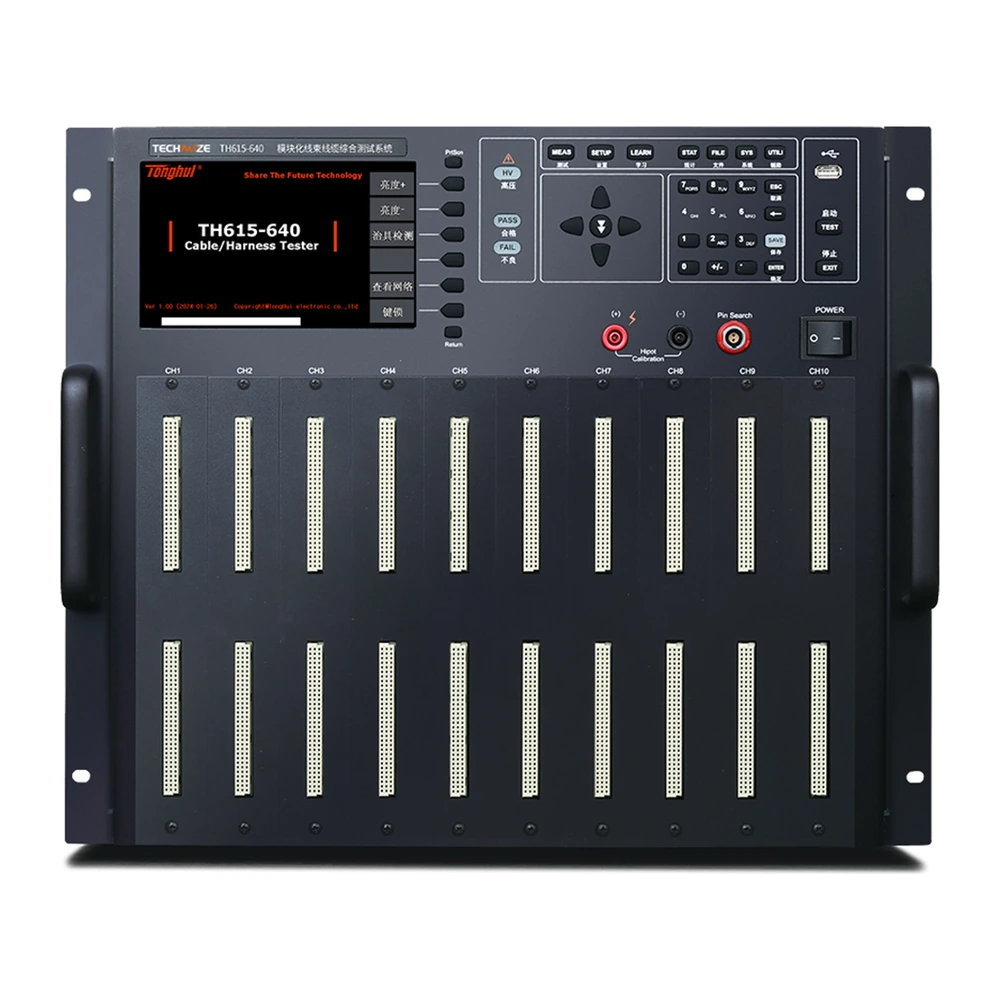

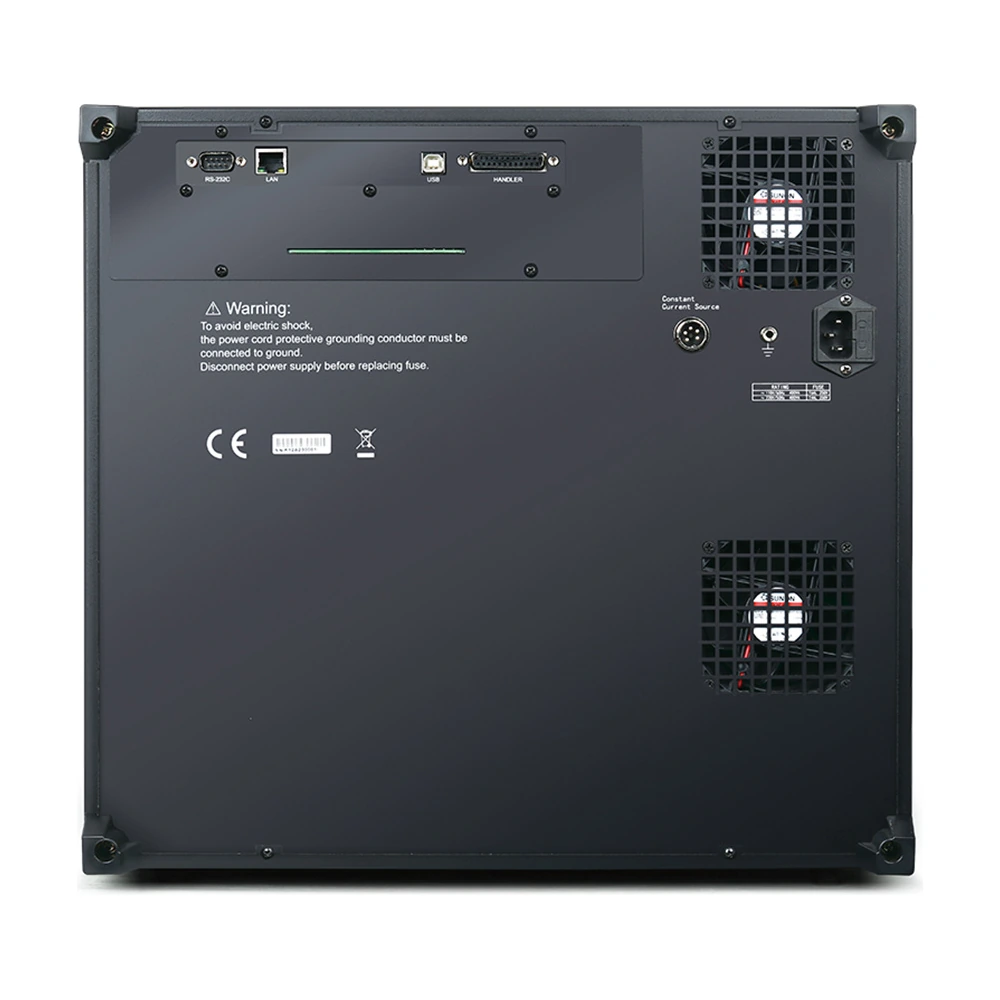

전면·후면 구성 이미지

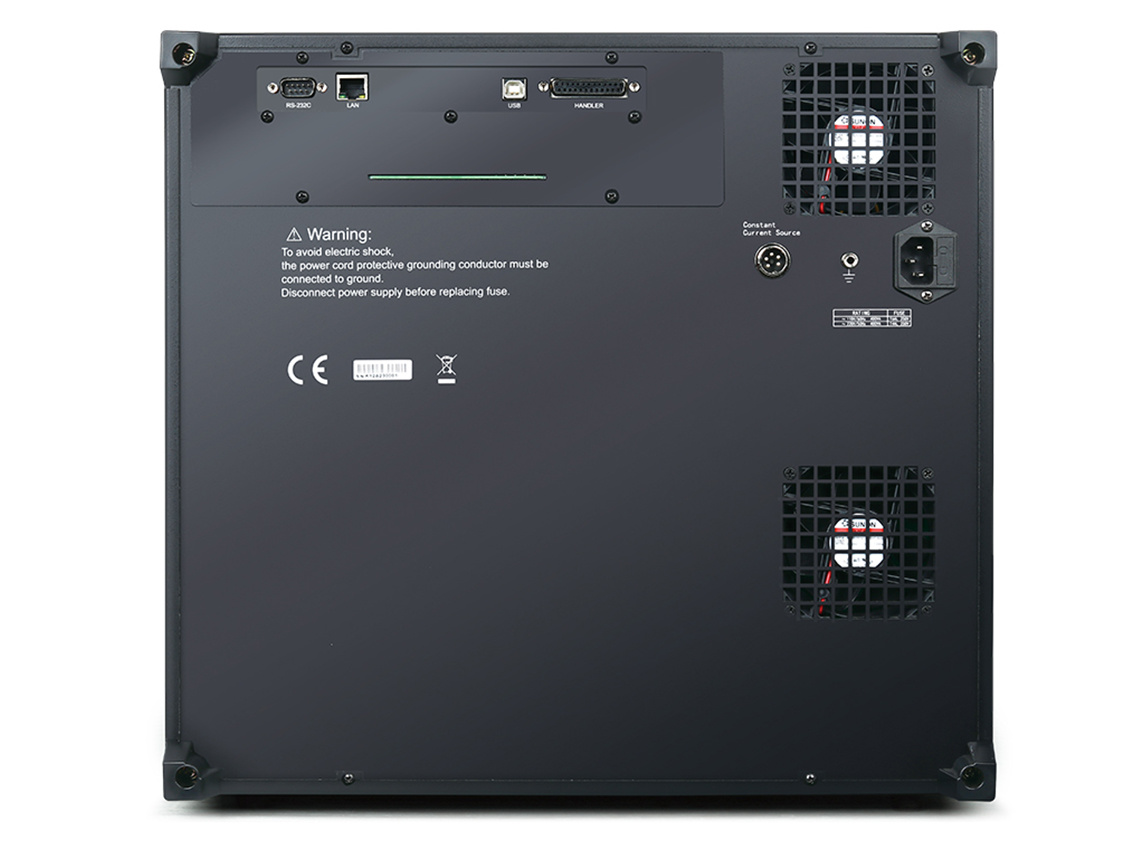

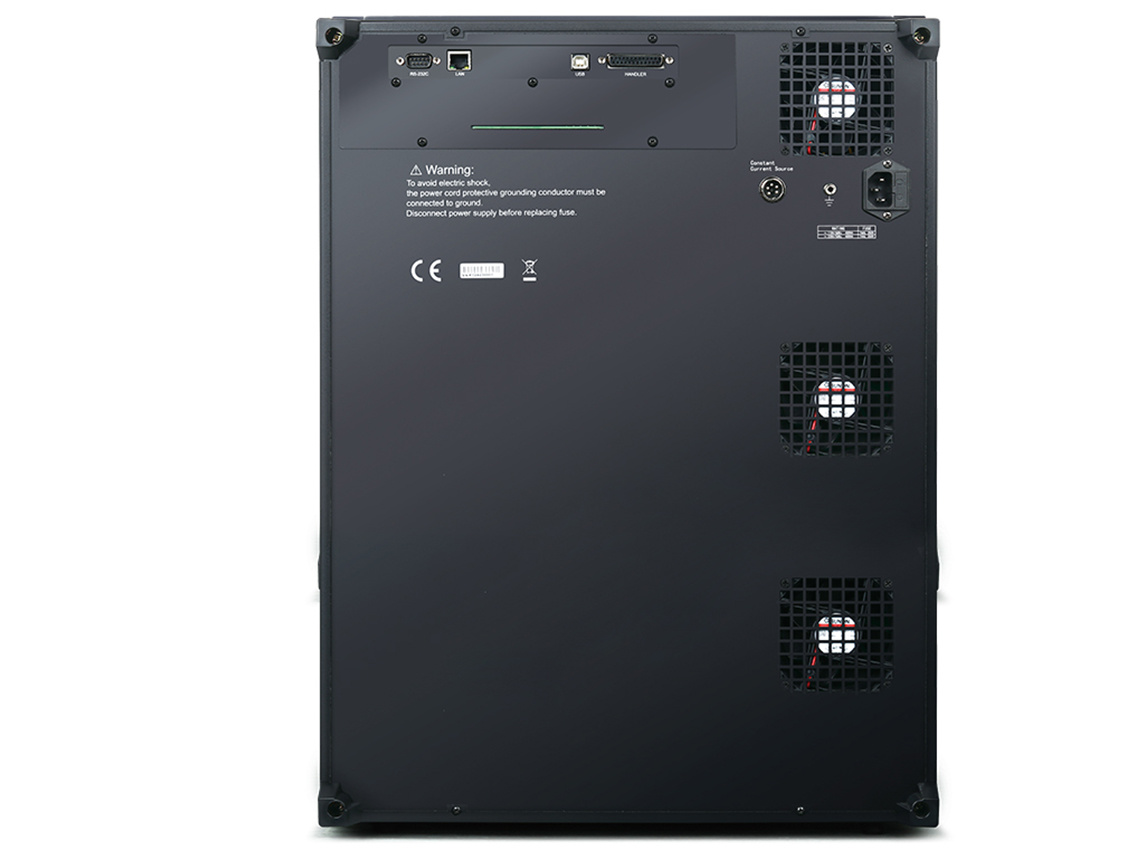

다채널 케이블 검사 장비는 전면 모듈 슬롯, 조작부, 후면 인터페이스와 냉각 구조를 함께 확인해야 합니다. 실제 도입 전 검사 포인트 수, 지그 구성, 통신 방식, 랙 배치 조건을 기준으로 장비 구성을 검토하는 것이 좋습니다.
적용 분야
자동차 전장
배터리 FPC, CCS, PDU, ECU 연결선, 차량용 와이어 하네스, 내비게이션·디스플레이 연결 케이블 검사에 활용할 수 있습니다.
통신·IT 케이블
전화선, 네트워크 케이블, USB Type-C, HDMI, VGA, SATA, 노트북 화면 케이블 등 다심 케이블 검사에 적합합니다.
전자 산업
어레이 케이블, 플랫 케이블, 커넥터, 전원 코드, RS232, GPIB, USB 연장 케이블, 멀티코어 소켓 검사 구성을 검토할 수 있습니다.
안전 시험
AC/DC 내전압과 절연저항 시험 조건이 필요한 케이블·하네스 생산 검사 라인에 적용할 수 있습니다.
구매 전 확인 포인트
| 채널 수 | 총 검사 포인트 수와 2선/4선 검사 방식을 먼저 확인해야 합니다. |
| 내전압 조건 | AC/DC 시험 전압, 램프 조건, 아크 검출 필요 여부를 확인해야 합니다. |
| 지그·케이블 구성 | DUT 커넥터 형태, 검사 지그, 하네스 길이, 접점 안정성 조건을 함께 검토해야 합니다. |
| 자동화 연동 | 생산 라인 연동, 데이터 저장, 통신 인터페이스, 판정 결과 관리 요구 사항을 확인해야 합니다. |
| 검사 항목 | 도통/단락 외에 납땜 저항, NTC, 커패시터/다이오드 측정 필요 여부를 확인해야 합니다. |
FAQ
| TH6XX는 어떤 장비인가요? | 다채널 케이블, 와이어 하네스, 고전압 케이블의 도통·단락·내전압·절연저항 등을 검사하는 케이블 종합 테스트 시스템입니다. |
| TH610, TH615, TH630은 무엇이 다른가요? | 채널 수, 최대 장착 모듈 수, AC/DC 내전압 범위, 납땜 저항 검사 조건이 다릅니다. 실제 선택은 검사 포인트 수와 시험 전압 조건을 기준으로 검토해야 합니다. |
| 전기차 배터리 FPC 검사에 사용할 수 있나요? | 제조사 적용 분야에 자동차 배터리 FPC, CCS, PDU, 고전압 케이블, 와이어 하네스가 포함되어 있습니다. |
| 데이터시트와 매뉴얼을 받을 수 있나요? | 제조사 페이지에 TH6XX Series Datasheet, Product sheet, TH610 Operation Manual 다운로드 항목이 제공됩니다. 필요 시 상담 시 함께 요청해 주세요. |
| 견적 전 확인해야 할 정보는 무엇인가요? | 모델 후보, 검사 포인트 수, DUT 커넥터 형태, 내전압 조건, 자동화 연동 필요 여부, 검사 지그 구성을 알려주시면 검토가 빠릅니다. |
기술 상담 및 견적 문의
TH6XX 시리즈는 채널 수, 검사 방식, 내전압 조건, 지그 구성, 생산라인 연동 방식에 따라 권장 구성이 달라집니다. DUT 정보와 시험 조건을 알려주시면 적합 모델과 옵션 구성을 함께 검토해 드립니다.
