Impulse Winding Tester · 권선 층간 절연 검사
테크마이즈 TECHMIZE TH2883 시리즈 임펄스 권선 시험기
테크마이즈 TECHMIZE TH2883 시리즈는 코일·인덕터·모터 권선의 층간 절연 이상을 임펄스 파형 비교 방식으로 검토하는 임펄스 권선 시험기입니다. 30 V~10 kV 출력 범위의 3개 모델로 구성되며, 권선 사양과 시험 전압 조건에 따라 TH2883-1, TH2883-5, TH2883-10 중 적합 모델을 선택합니다.
제품 개요
TECHMIZE TH2883 시리즈는 권선 제품에 임펄스 전압을 인가하고 기준 파형과 시험 파형을 비교하여 층간 단락, 절연 취약, 코로나 방전 가능성을 확인하는 권선 시험 장비입니다. 제조사 자료 기준으로 파형 샘플링 속도는 200 MS/s이며, 단일 채널 구성을 제공합니다.
저인덕턴스 코일, 일반 코일, 고전압 절연 검사가 필요한 권선 제품까지 시험 전압 범위에 따라 모델을 나누어 검토할 수 있습니다. 도입 전에는 DUT의 인덕턴스, 허용 임펄스 전압, 시험 속도, 핸들러/원격 제어 연동 여부를 함께 확인하는 것이 좋습니다.
주요 특징
30 V~10 kV 라인업
TH2883-1, TH2883-5, TH2883-10으로 구성되어 저전압 저인덕턴스 코일부터 고전압 권선 검사까지 범위를 나누어 선택할 수 있습니다.
200 MS/s 샘플링
임펄스 인가 후 권선 응답 파형을 빠르게 취득하여 기준 파형 비교와 불량 판정에 활용합니다.
코로나 추출 기능
제조사 설명 기준 고충실도 코로나 추출 알고리즘과 광대역 아날로그 취득 회로를 통해 절연 특성 검토를 지원합니다.
표준 인터페이스

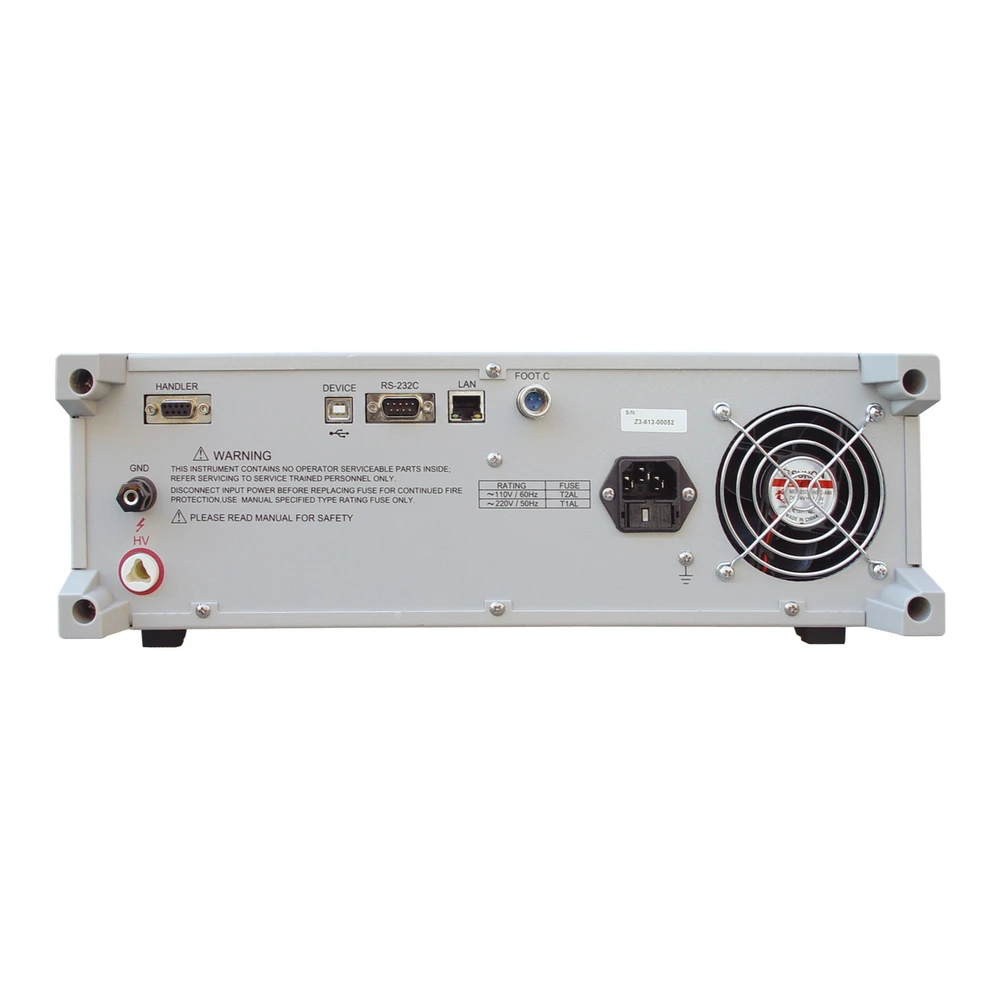

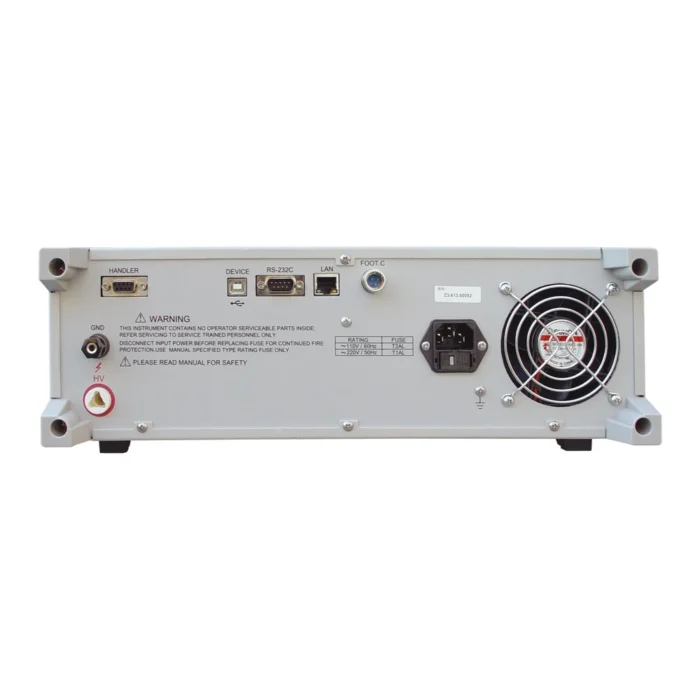

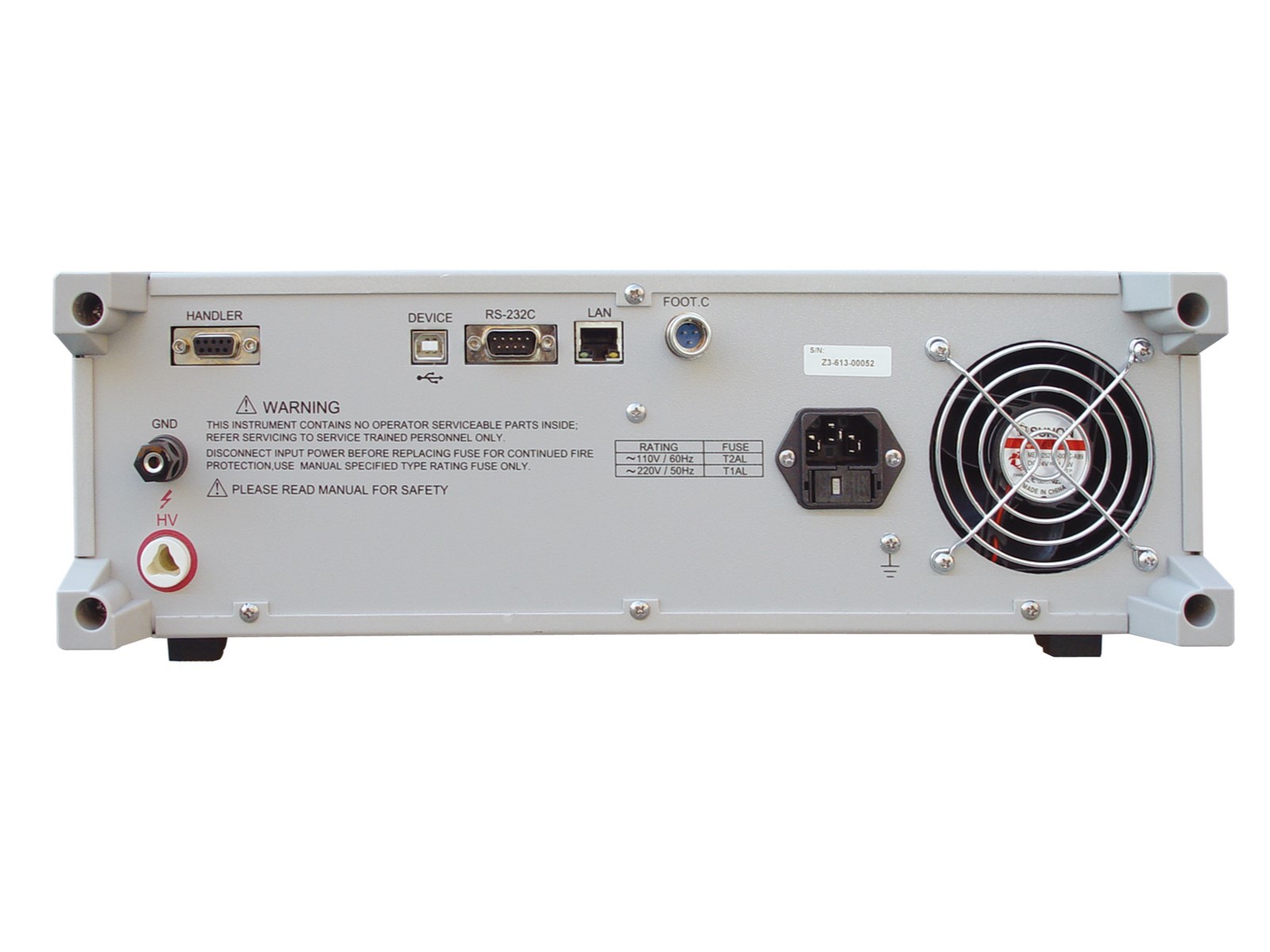

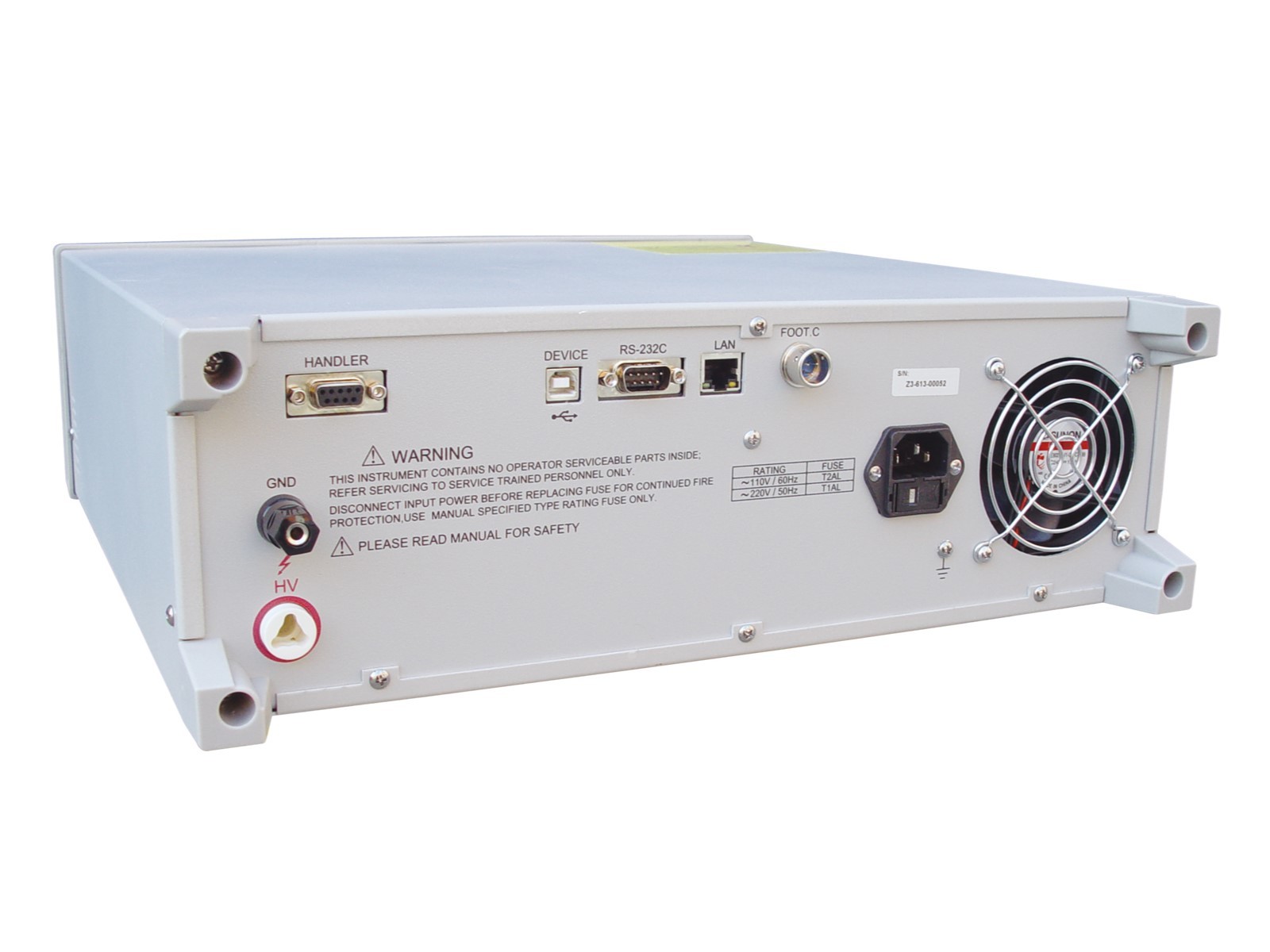

USB Host, RS-232C, USB Device, LAN 인터페이스를 제공하여 그래프 저장과 원격 제어 구성을 검토할 수 있습니다.
모델 라인업
TH2883 시리즈는 임펄스 전압 범위와 최소 시험 인덕턴스 조건에 따라 3개 모델로 구분됩니다.
| 모델 | 임펄스 전압 | 최소 인덕턴스 | 임펄스 에너지 | 시험 속도 | 선택 포인트 |
|---|---|---|---|---|---|
| TH2883-1 | 30 V~1,200 V / 5 V step | ≥1 µH | Max. 0.02 J | 6 times/s | 스위칭 전원용 인덕터 등 저인덕턴스 코일 검토 |
| TH2883-5 | 100 V~5,000 V / 10 V step | ≥10 µH | Max. 0.25 J | 6 times/s | 일반 코일·권선 제품의 표준형 검사 구성 |
| TH2883-10 | 500 V~10 kV / 20 V step | ≥20 µH | Max. 0.5 J | 3 times/s at 10 kV | 고전압 절연 내성이 필요한 권선 제품 검토 |

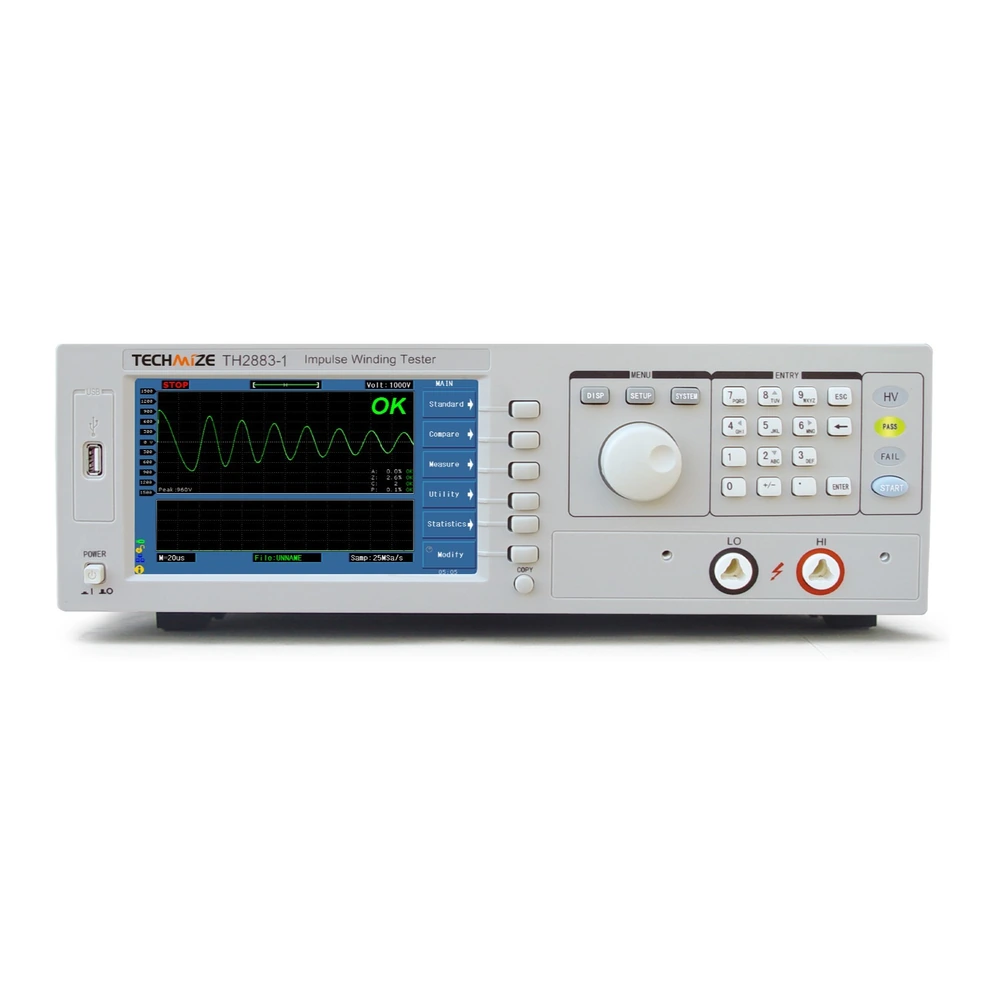

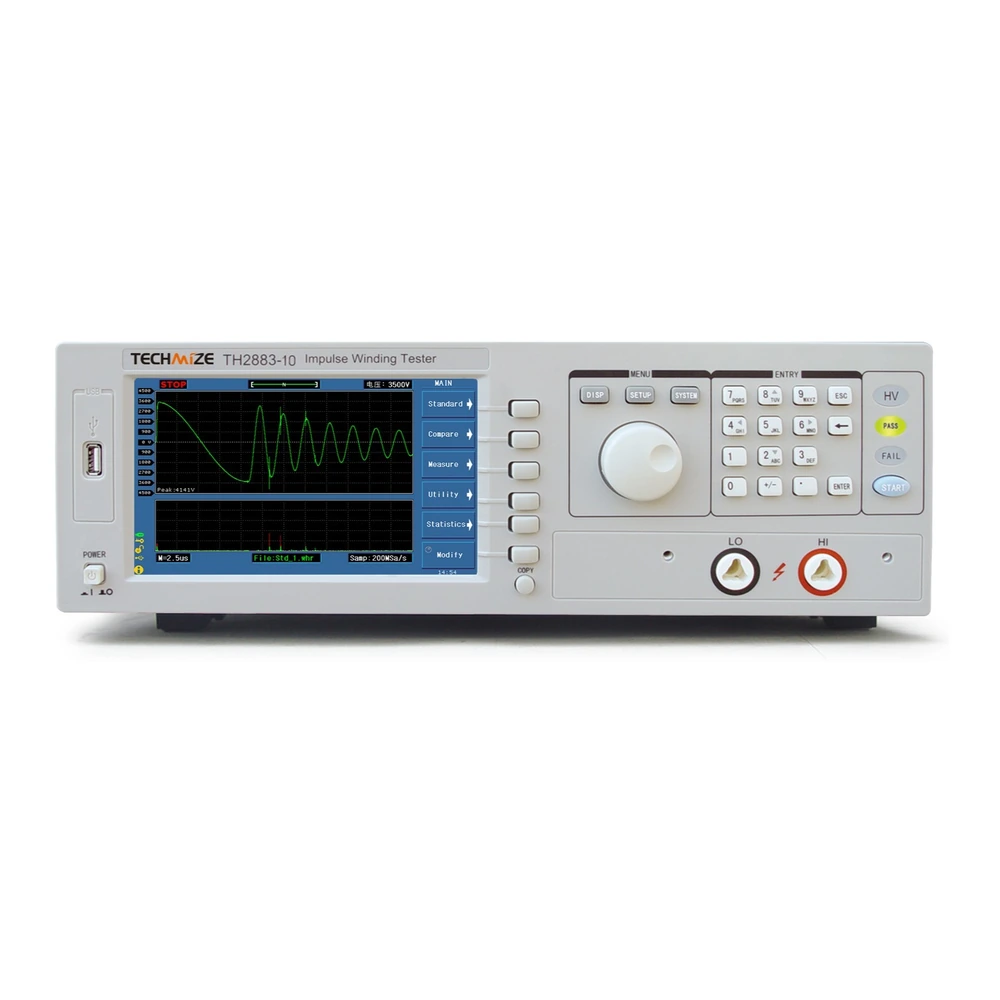

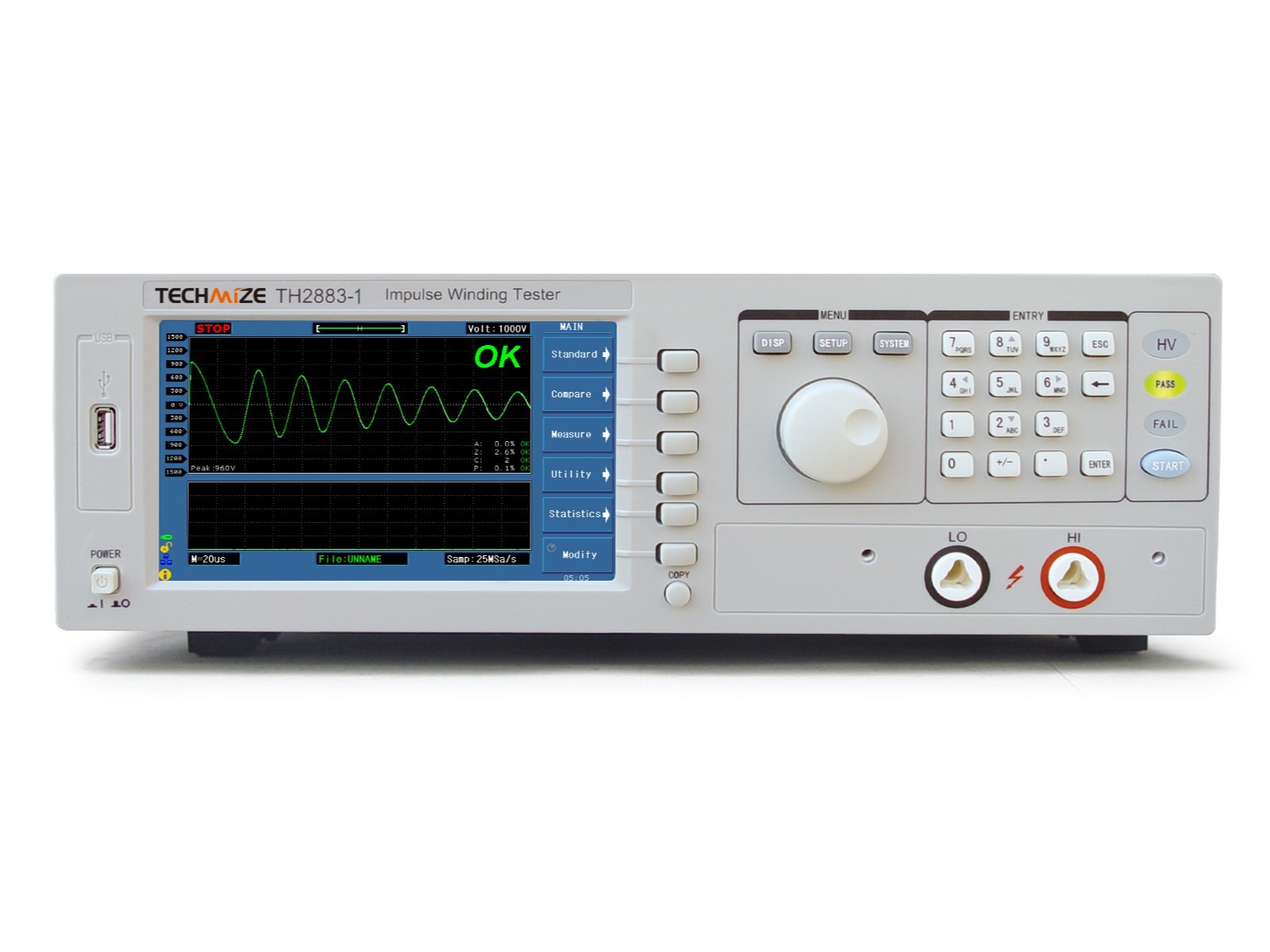

제품 이미지 및 구성 확인
옵션/액세서리 이미지
※ 액세서리의 기본 포함 여부와 모델별 호환성은 견적 시 공식 구성 기준으로 확인이 필요합니다.
구매 전 확인 포인트
- 시험 대상 권선의 인덕턴스 범위와 허용 가능한 임펄스 전압을 먼저 확인합니다.
- 생산라인 연동이 필요한 경우 Handler, LAN, USB, RS-232C 사용 조건을 함께 검토합니다.
- 코로나 방전 판정 조건, 기준 파형 저장, 판정 한계 설정은 시료와 시험 목적에 맞춰 설정해야 합니다.
- 픽스처·리드선·풋 스위치 등 액세서리는 시험 대상 형상과 작업 방식에 따라 달라질 수 있습니다.
FAQ
Q. TH2883은 어떤 용도에 적합한가요?
코일, 인덕터, 모터 권선 등 권선 제품의 층간 절연 불량과 파형 이상을 확인하는 임펄스 권선 검사에 적합합니다.
Q. TH2883-1, TH2883-5, TH2883-10의 차이는 무엇인가요?
가장 큰 차이는 임펄스 전압 범위와 최소 시험 인덕턴스입니다. 저인덕턴스 코일은 TH2883-1, 일반 코일은 TH2883-5, 고전압 조건은 TH2883-10을 우선 검토합니다.
Q. 생산라인 자동화 연동이 가능한가요?
제조사 자료 기준 Handler, RS-232C, USB Device, USB Host, LAN 인터페이스가 제공됩니다. 실제 자동화 구성은 PLC/PC 제어 방식과 신호 조건 확인이 필요합니다.
Q. 액세서리는 기본 포함인가요?

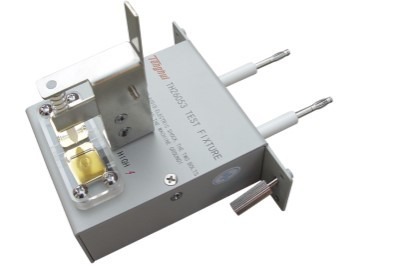

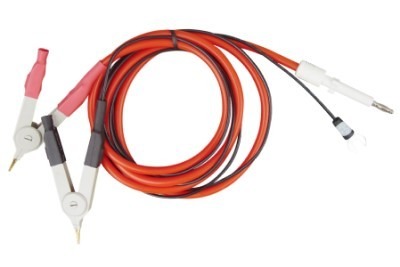

첨부 이미지 기준 리드선, 풋 스위치, 테스트 픽스처가 확인되지만 기본 포함 여부와 모델별 호환성은 공식 견적 구성에서 확인해야 합니다.
Q. 기업·연구소·학교 견적 상담이 가능한가요?
가능합니다. 시험 대상 권선, 목표 전압, 판정 기준, 자동화 연동 여부를 알려주시면 적합 모델과 구성품을 함께 검토할 수 있습니다.
기술 상담 및 견적 문의
TH2883 시리즈는 시험 전압, 권선 인덕턴스, 생산라인 연동, 픽스처 구성에 따라 모델과 옵션이 달라질 수 있습니다. 시험 대상과 요구 조건을 알려주시면 적합 구성을 검토해 드립니다.
