고분해능 오실로스코프 · 12-bit · 4채널

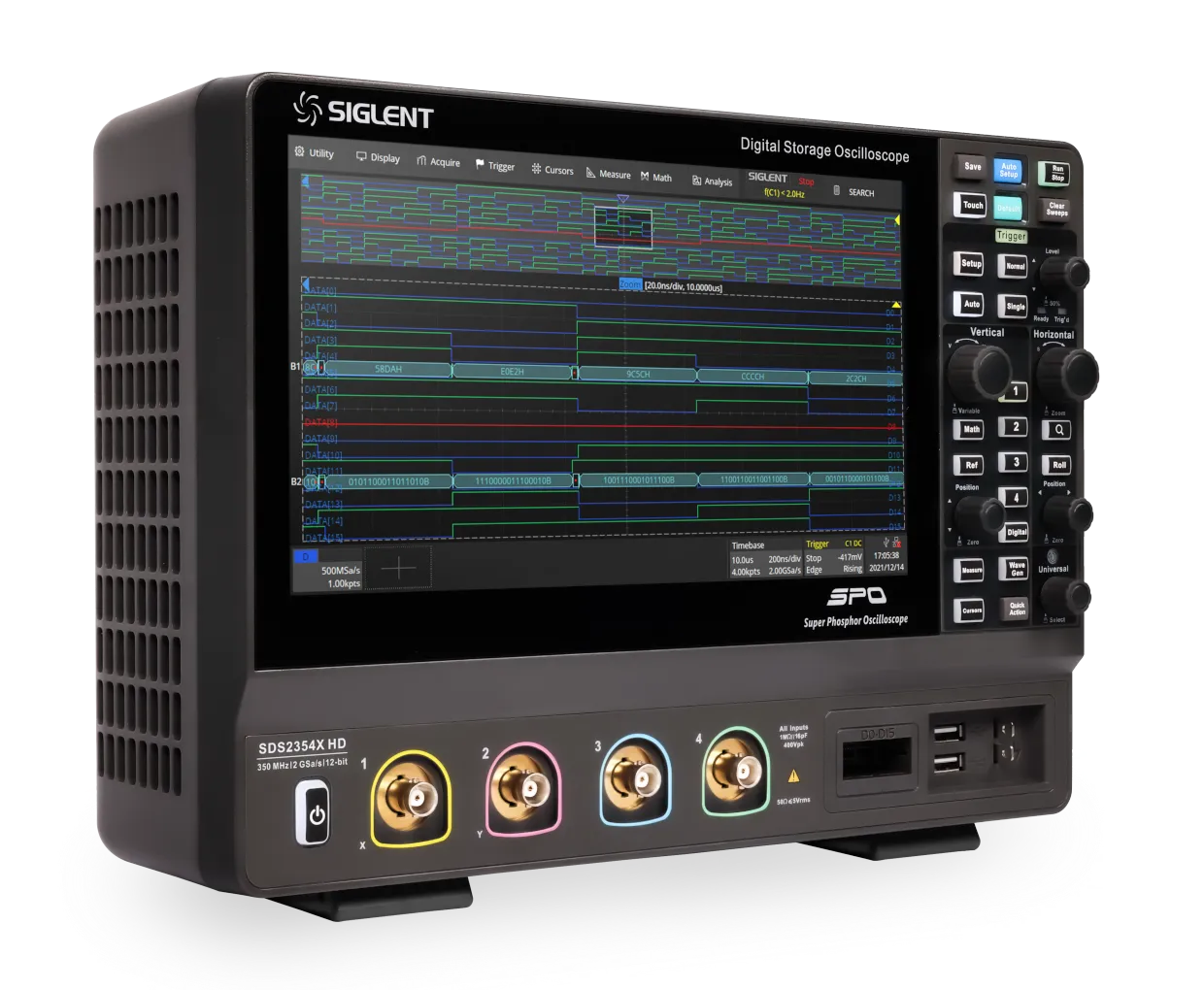

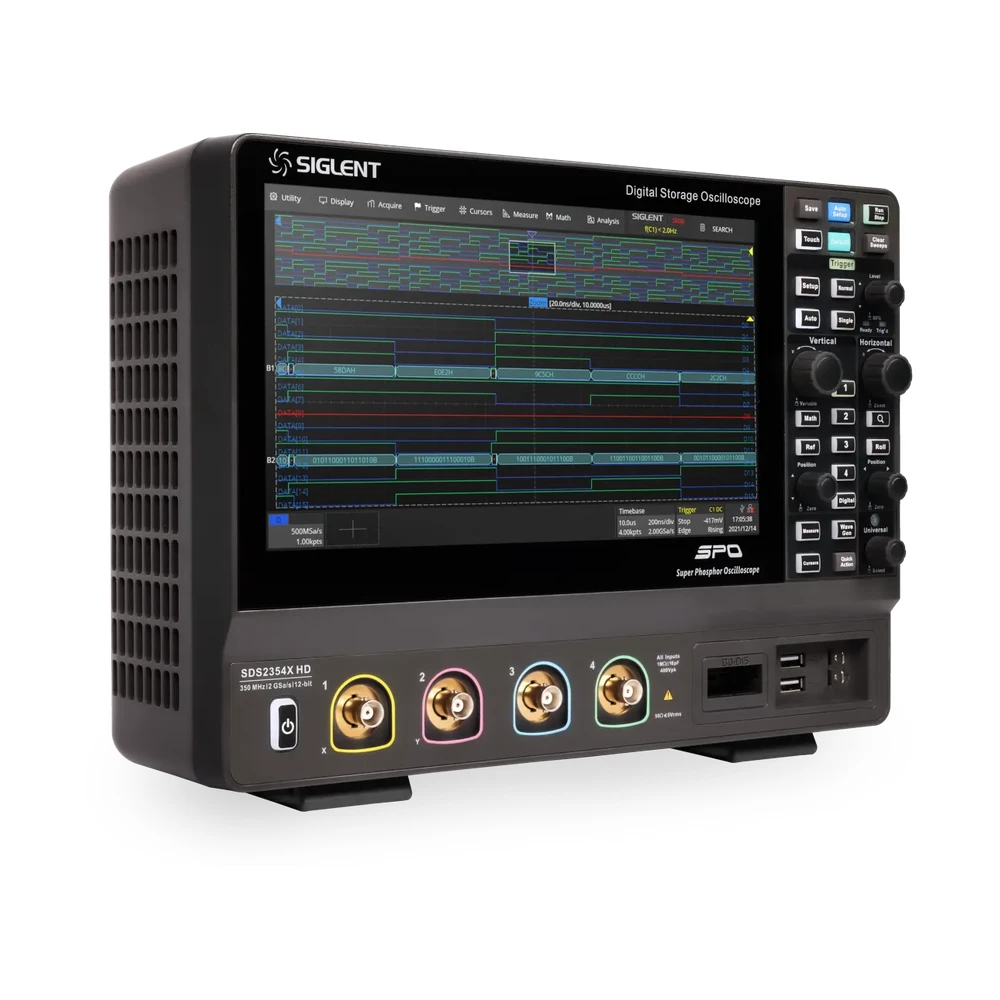

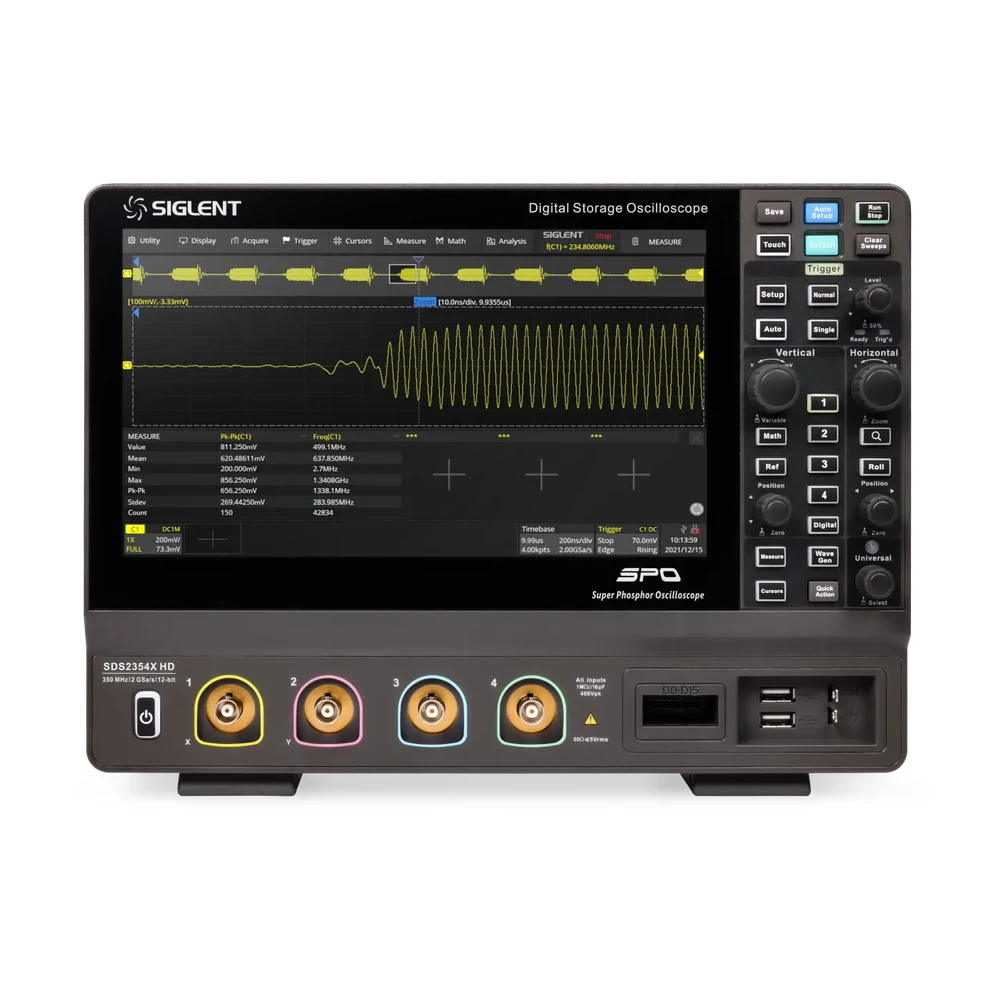

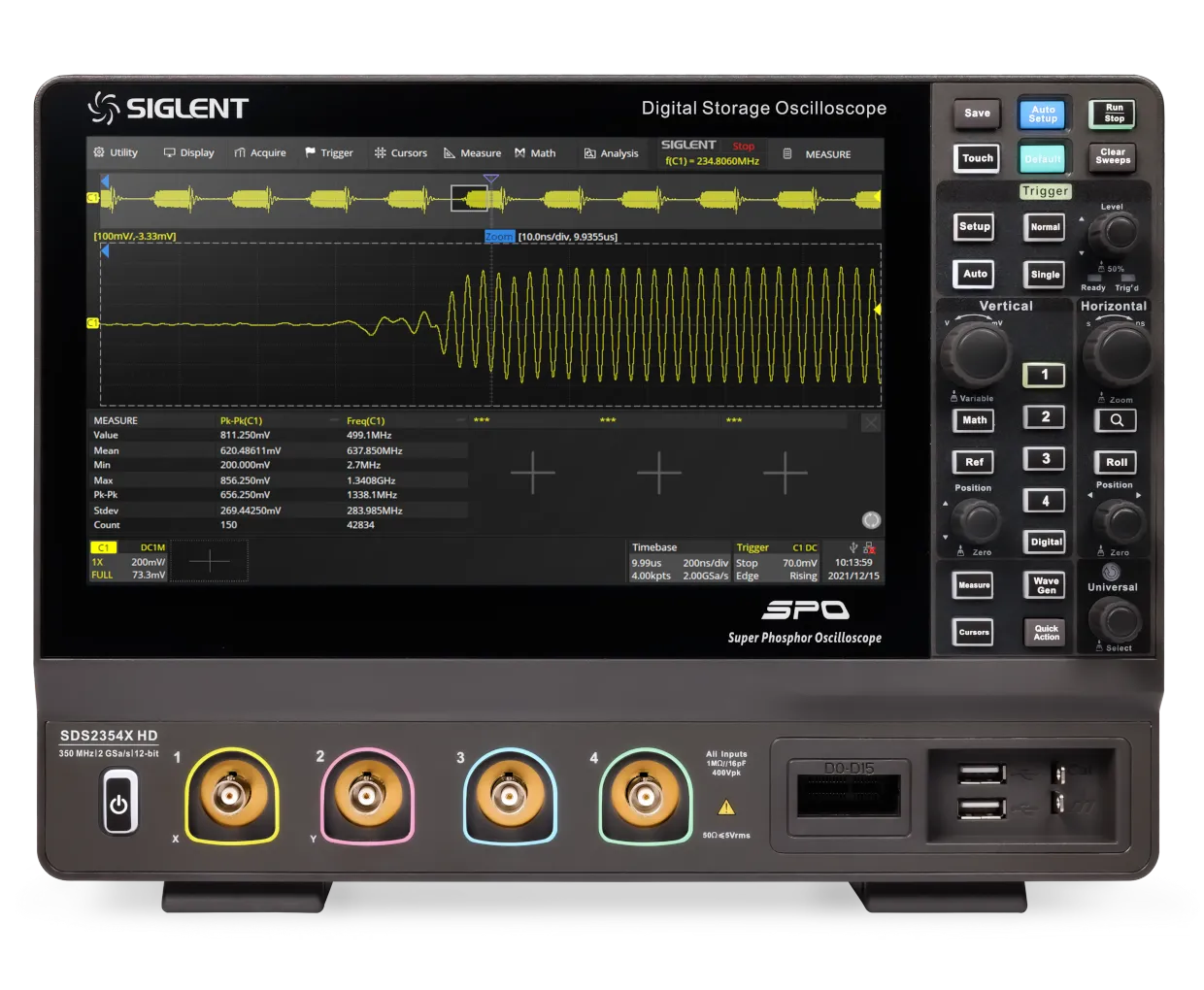

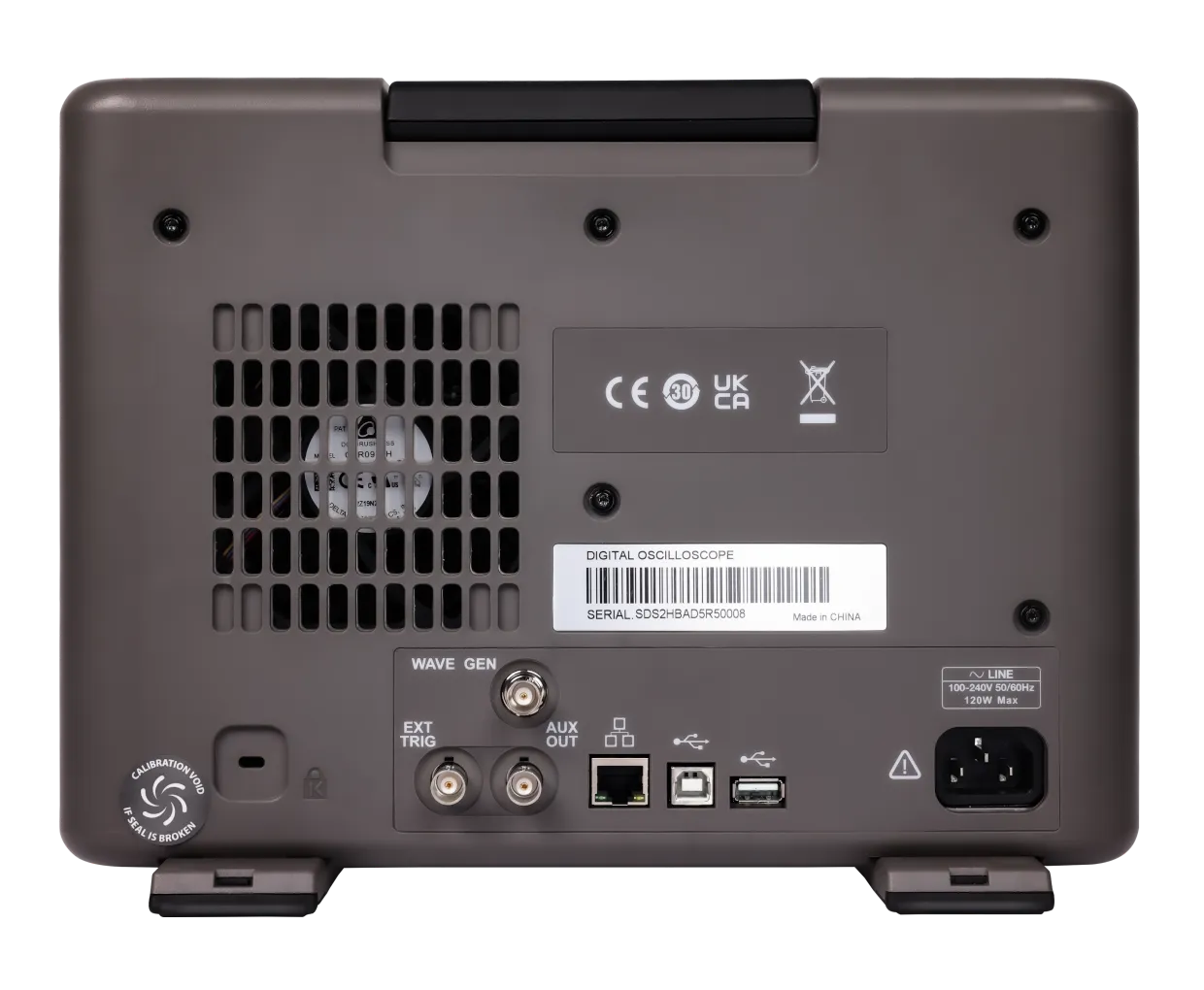

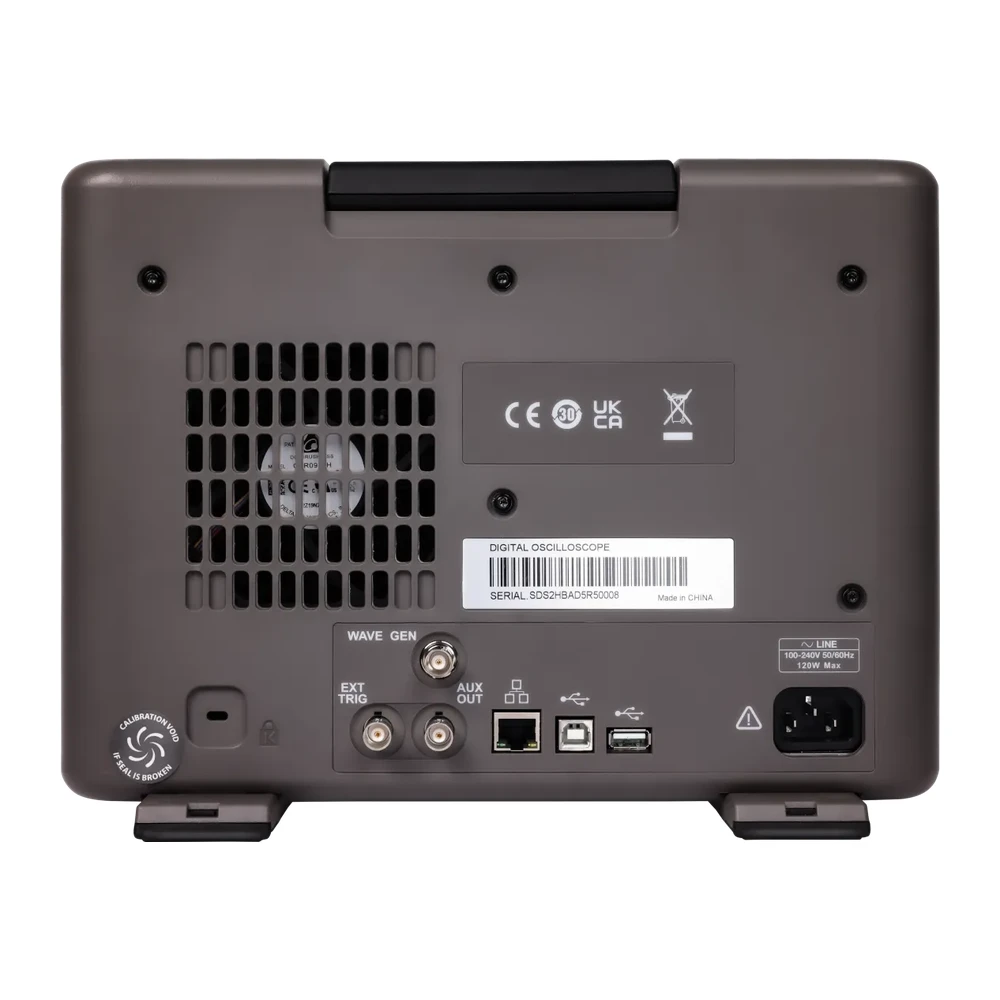

시글런트 SIGLENT SDS2000X HD 시리즈 고분해능 디지털 오실로스코프
시글런트 SIGLENT SDS2000X HD 시리즈는 12-bit 고분해능 ADC와 최대 2 GSa/s 실시간 샘플링을 기반으로 한 4채널 디지털 스토리지 오실로스코프입니다.
최대 200 Mpts/ch 메모리 깊이, 시퀀스 모드 최대 500,000 wfm/s 캡처 속도, 직렬 버스 디코드, Bode Plot, 전원 분석 기능을 활용해 연구개발·품질검사·교육용 파형 분석에 적용할 수 있습니다.
제품 개요
SDS2000X HD는 200 MHz와 350 MHz 대역폭 모델로 구성되는 고분해능 오실로스코프 시리즈입니다. 12-bit 분해능, 낮은 노이즈 플로어, 긴 메모리 깊이를 통해 작은 리플·노이즈와 큰 신호가 함께 존재하는 회로의 파형 관찰에 유리합니다.
B2B 구매 관점에서는 필요한 대역폭, 프로브 구성, 디지털 채널 옵션, 직렬 프로토콜 디코드 옵션, 전원 분석 옵션, 교정 성적서 필요 여부를 함께 검토하는 것이 좋습니다.
주요 특징
| 항목 | 주요 사양 | 구매 검토 포인트 |
|---|---|---|
| 분해능 | 12-bit ADC | 작은 신호와 큰 신호가 함께 있는 회로에서 파형 세부 확인에 유리합니다. |
| 샘플링 | 최대 2 GSa/s | 고속 신호 관찰과 시간축 확대 분석에 필요한 샘플링 성능을 제공합니다. |
| 메모리 | 최대 200 Mpts/ch | 긴 시간의 파형을 저장한 뒤 관심 구간을 확대해 확인할 수 있습니다. |
| 채널 | 4 analog + EXT, 선택형 16 digital | 아날로그 파형과 디지털 신호를 함께 보는 혼합신호 분석 구성을 검토할 수 있습니다. |
| 분석 기능 | Bode Plot, Power Analysis, Mask Test, History 등 | 전원 회로, 신호 무결성, 생산검사 조건에서 필요한 분석 기능을 선택할 수 있습니다. |
모델 라인업
공식 데이터시트에서 확인되는 SDS2000X HD 라인업은 SDS2354X HD와 SDS2204X HD입니다. 모델 선택은 주로 필요한 대역폭 기준으로 검토합니다.
| 모델 | 대역폭 | 아날로그 채널 | 수직 분해능 | 최대 샘플링 | 최대 메모리 | 비고 |
|---|---|---|---|---|---|---|
| SDS2354X HD | 350 MHz | 4 + EXT | 12-bit | 최대 2 GSa/s | 최대 200 Mpts/ch | 상위 대역폭 모델 |
| SDS2204X HD | 200 MHz | 4 + EXT | 12-bit | 최대 2 GSa/s | 최대 200 Mpts/ch | 200 MHz 대역폭 모델 |
기능 이미지
12-bit 고분해능
12-bit ADC는 일반 8-bit 계측기 대비 수직 분해능이 높아 저레벨 신호, 리플, 노이즈 확인에 유리합니다.

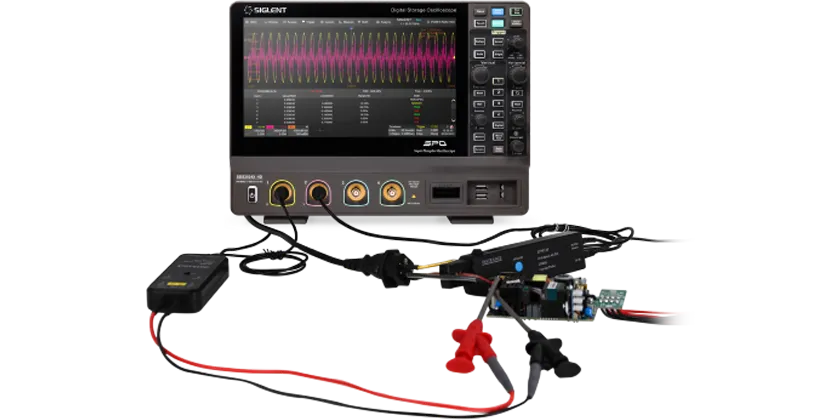

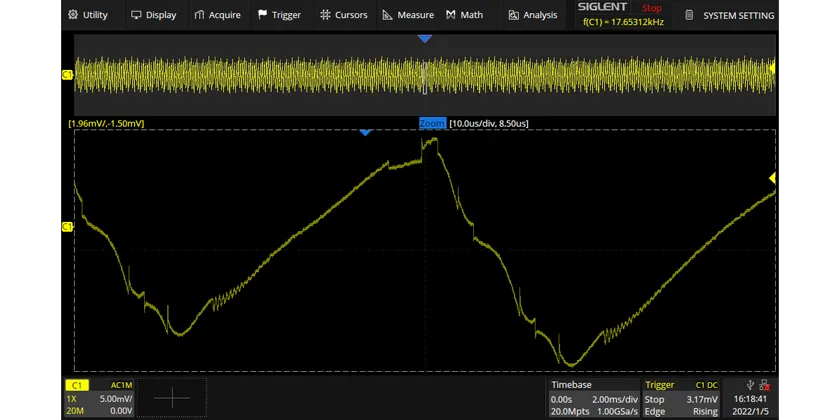

전원 회로 분석
전원 레일 분석, Bode Plot, Power Analysis 기능은 스위칭 전원, DC-DC 컨버터, 제어 루프 응답 확인 등에 활용할 수 있습니다. 단, 기능별 옵션 조건은 견적 단계에서 확인해야 합니다.

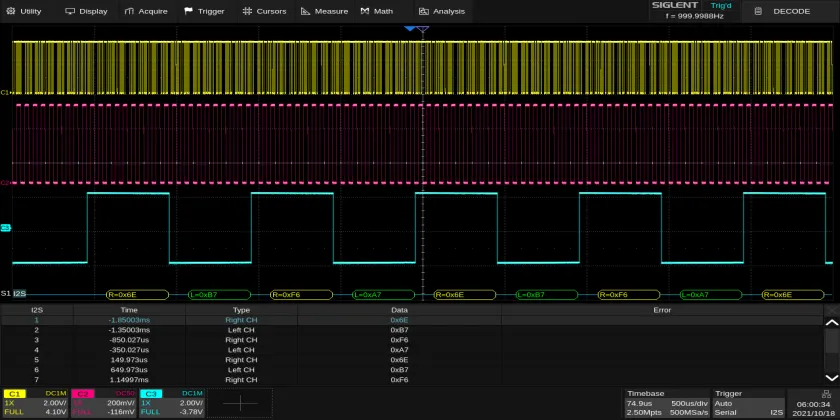

직렬 버스 디코드
I2C, SPI, UART, CAN, LIN 등 표준 프로토콜 분석과 CAN FD, FlexRay, I2S 등 확장 디코드 옵션을 검토할 수 있어 임베디드 회로 디버깅에 적합합니다.
구매 전 확인 포인트
| 검토 항목 | 확인 내용 |
|---|---|
| 대역폭 | 200 MHz 또는 350 MHz 중 측정 신호의 주파수·상승시간 기준으로 선택 |
| 프로브 | 기본 패시브 프로브 외 고전압·전류·차동 프로브 필요 여부 확인 |
| 디지털 채널 | MSO 분석이 필요한 경우 16채널 로직 프로브 및 옵션 확인 |
| 디코드 옵션 | 사용 프로토콜별 기본/옵션 지원 여부 확인 |
| 분석 옵션 | Bode Plot, Power Analysis, AWG 등 필요한 기능별 옵션 조건 확인 |
| 원격 제어 | LAN, USBTMC, SCPI, WebServer 기반 자동화 연동 조건 확인 |
FAQ
Q. SDS2000X HD 시리즈는 어떤 용도에 적합한가요?
전자회로 연구개발, 전원공급기 설계 검증, 직렬 버스 디버깅, 품질검사, 교육·연구용 파형 분석처럼 높은 분해능과 긴 메모리 깊이가 필요한 환경에 적합합니다.
Q. SDS2000X HD 라인업에는 어떤 모델이 있나요?
공식 데이터시트 기준 SDS2354X HD와 SDS2204X HD 모델이 확인됩니다. SDS2354X HD는 350 MHz, SDS2204X HD는 200 MHz 대역폭 모델입니다.
Q. 디지털 채널은 기본 제공인가요?
16채널 디지털 입력은 선택 옵션으로 검토해야 합니다. MSO 구성이 필요한 경우 로직 프로브와 옵션 구성을 함께 확인하는 것이 좋습니다.
Q. 직렬 버스 디코드는 어떤 프로토콜을 지원하나요?
기본적으로 I2C, SPI, UART, CAN, LIN을 지원하며, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester 등은 옵션 조건을 확인해야 합니다.
Q. 전원 분석이나 보드 플롯 기능을 사용할 수 있나요?
Bode Plot 및 Power Analysis 기능을 활용할 수 있으나 일부 기능은 옵션 또는 별도 구성 조건이 있을 수 있어 견적 전 확인이 필요합니다.
Q. 견적 문의 시 어떤 정보를 알려주면 좋나요?
필요 대역폭, 채널 수, 측정 대상 신호, 직렬 디코드 프로토콜, 디지털 채널 필요 여부, 프로브 구성, 교정 성적서 필요 여부를 알려주시면 구성을 검토하기 쉽습니다.
기술 상담 및 견적 문의
SDS2000X HD는 대역폭, 디코드 옵션, 프로브, 디지털 채널, AWG, 전원 분석 기능 구성에 따라 견적 구성이 달라질 수 있습니다. 측정 대상 신호와 필요한 옵션을 알려주시면 적합한 구성을 함께 검토해 드립니다.
