시글런트 SIGLENT · High Resolution Oscilloscope

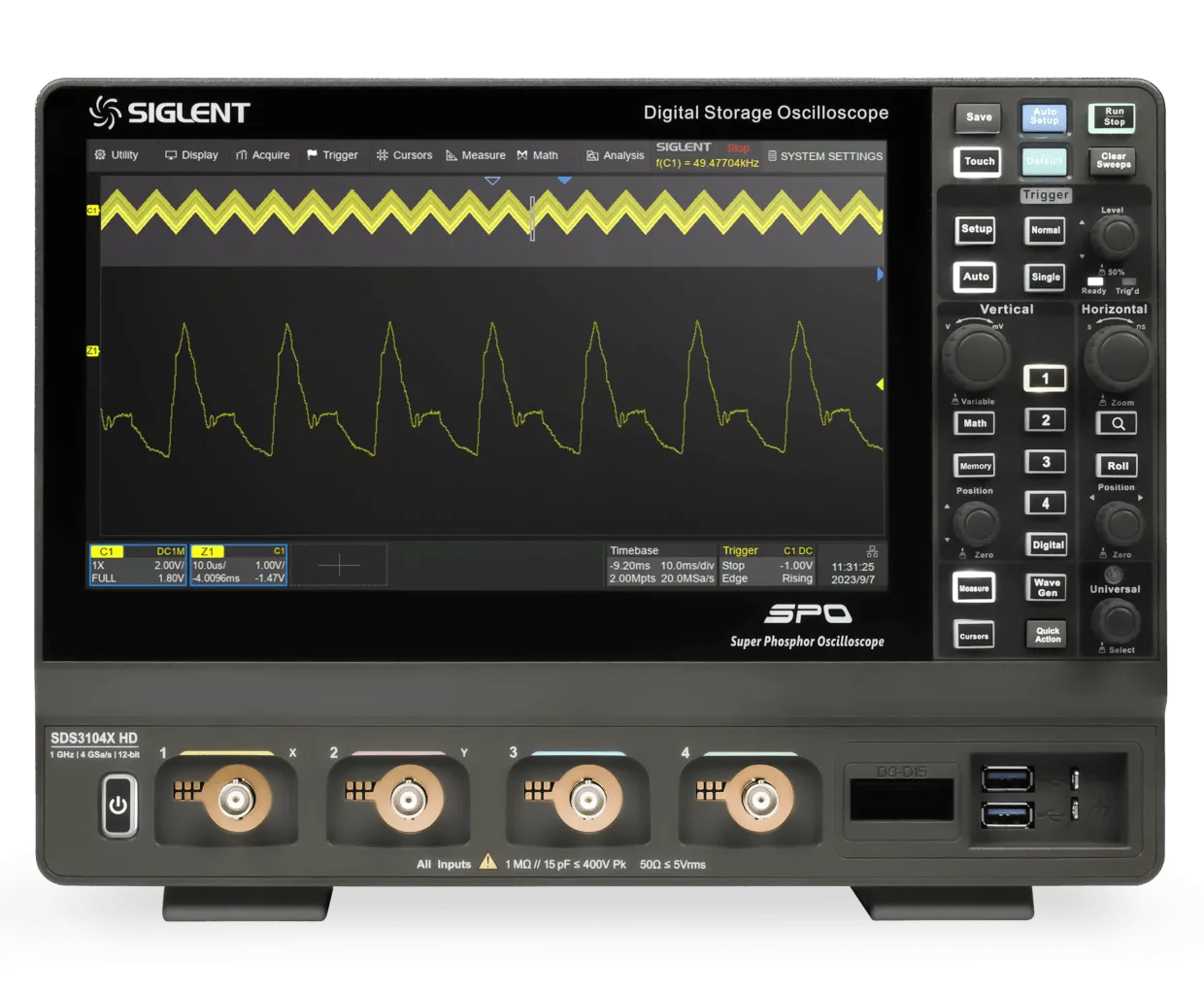

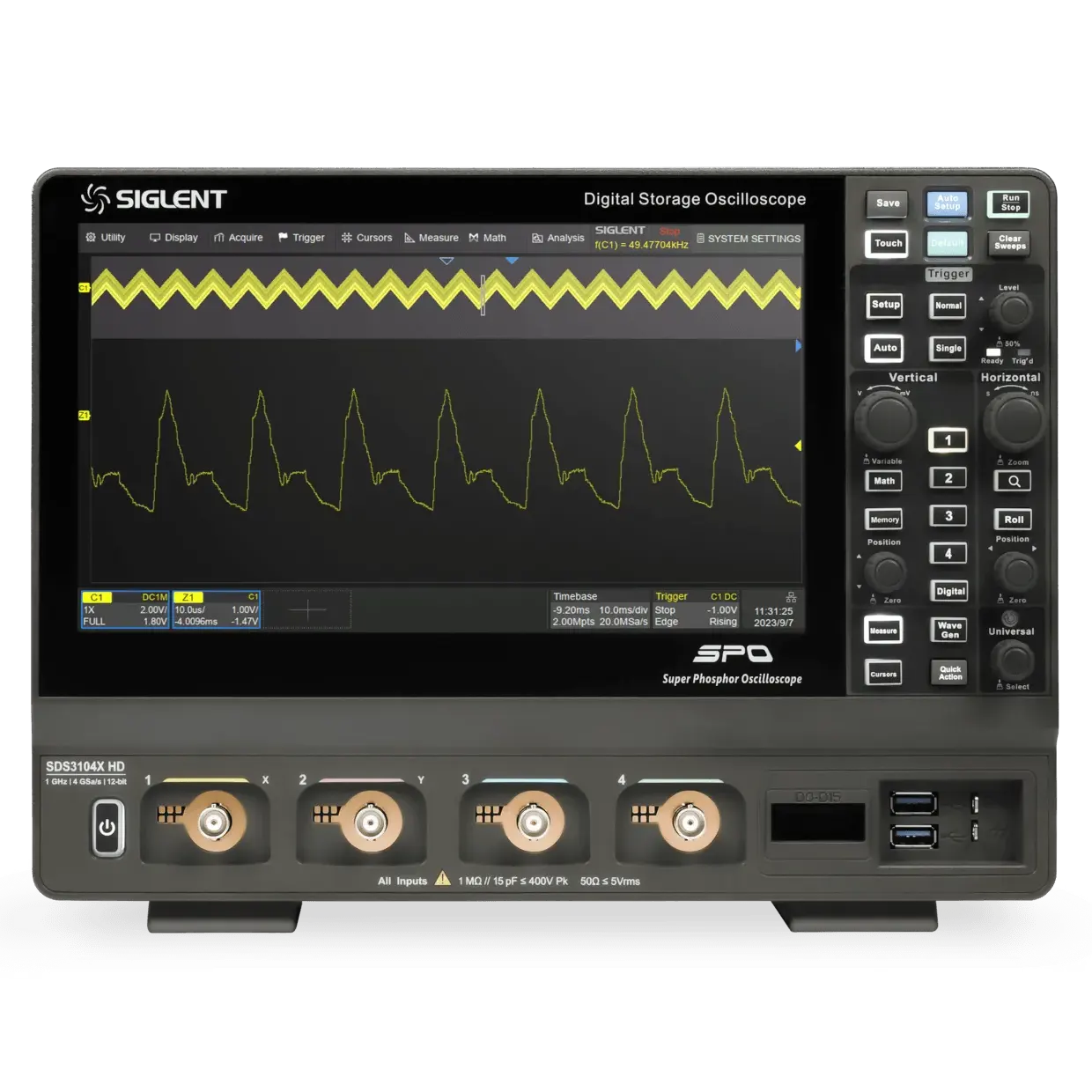

시글런트 SDS3000X HD 시리즈 12비트 고해상도 오실로스코프
SDS3000X HD 시리즈는 350 MHz, 500 MHz, 1 GHz 대역폭 모델로 구성된 4채널 디지털 오실로스코프입니다. 12비트 ADC, 최대 4 GSa/s 샘플링, 최대 400 Mpts/ch 메모리, 10.1형 터치 디스플레이를 기반으로 전원, 임베디드, 인버터, 모터 구동 회로의 파형 분석에 적합합니다.
12-bit ADC
최대 1 GHz
최대 4 GSa/s
최대 400 Mpts/ch
4CH + 16 Digital CH 옵션
최대 1 GHz
최대 4 GSa/s
최대 400 Mpts/ch
4CH + 16 Digital CH 옵션
제품 핵심 특징

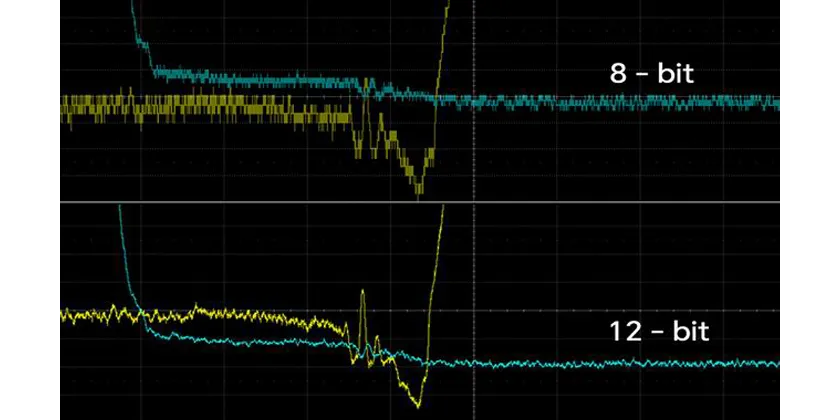

12비트 고해상도 측정
일반 8비트 오실로스코프보다 세밀한 수직 분해능으로 작은 리플, 노이즈, 과도응답 관찰에 유리합니다.
최대 4 GSa/s 샘플링
빠른 신호 변화와 고속 디지털/전력 회로 파형을 안정적으로 포착할 수 있습니다.
최대 400 Mpts/ch 메모리
긴 시간 구간의 파형을 저장하면서도 확대 분석 시 세부 파형을 확인하기 좋습니다.
SPO 기술 기반 파형 표시
고속 파형 캡처와 256레벨 휘도 표현, 컬러 온도 표시로 이상 파형 식별에 도움을 줍니다.

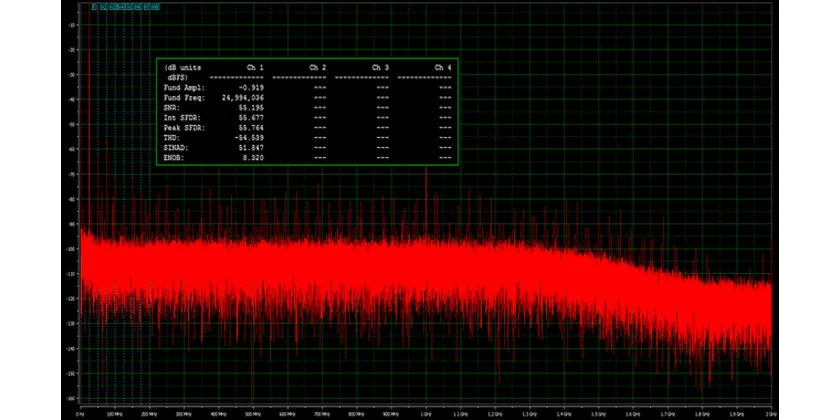

12비트 ADC와 저노이즈 파형 분석

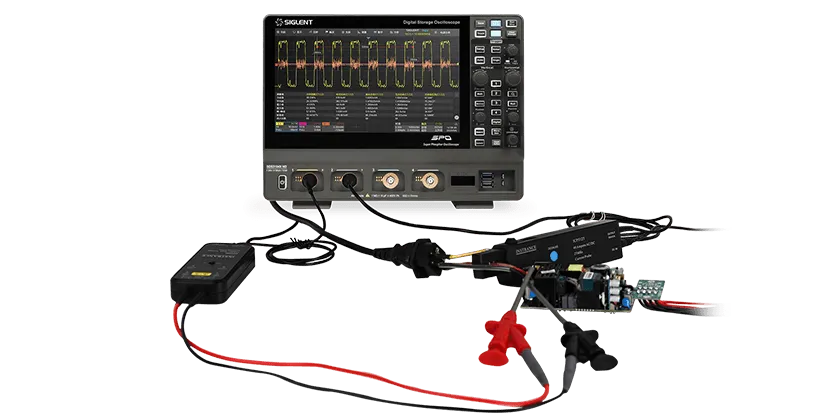

시글런트 SDS3000X HD는 고해상도 ADC를 기반으로 미세 신호를 더 분명하게 관찰하도록 설계된 오실로스코프입니다. 전원 리플, 센서 출력, 게이트 신호, 스위칭 전원의 과도응답처럼 작은 변화량을 확인해야 하는 환경에서 활용도가 높습니다.
모델 라인업
| 모델명 | 대역폭 | 채널 | 최대 샘플링 | 메모리 |
|---|---|---|---|---|
| SDS3034X HD | 350 MHz | 4 analog channels | 최대 4 GSa/s | 최대 400 Mpts/ch |
| SDS3054X HD | 500 MHz | 4 analog channels | 최대 4 GSa/s | 최대 400 Mpts/ch |
| SDS3104X HD | 1 GHz | 4 analog channels | 최대 4 GSa/s | 최대 400 Mpts/ch |
분석 기능과 사용 환경

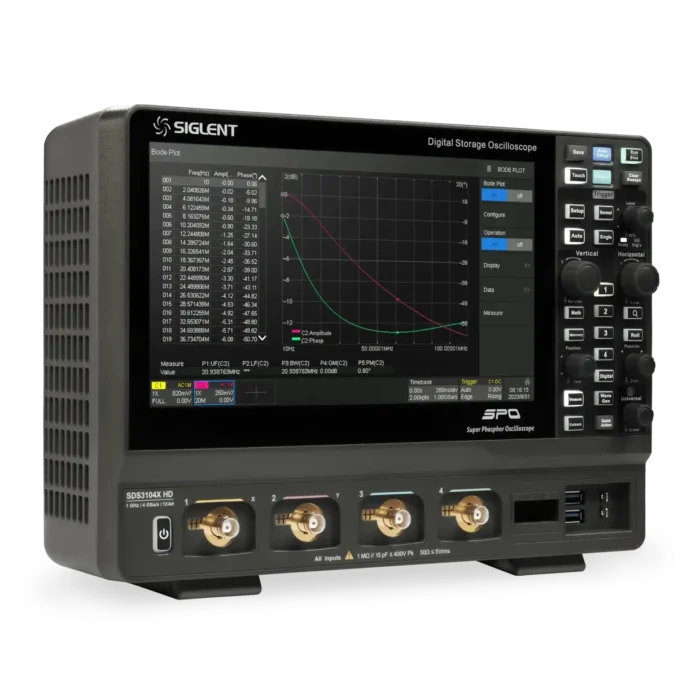

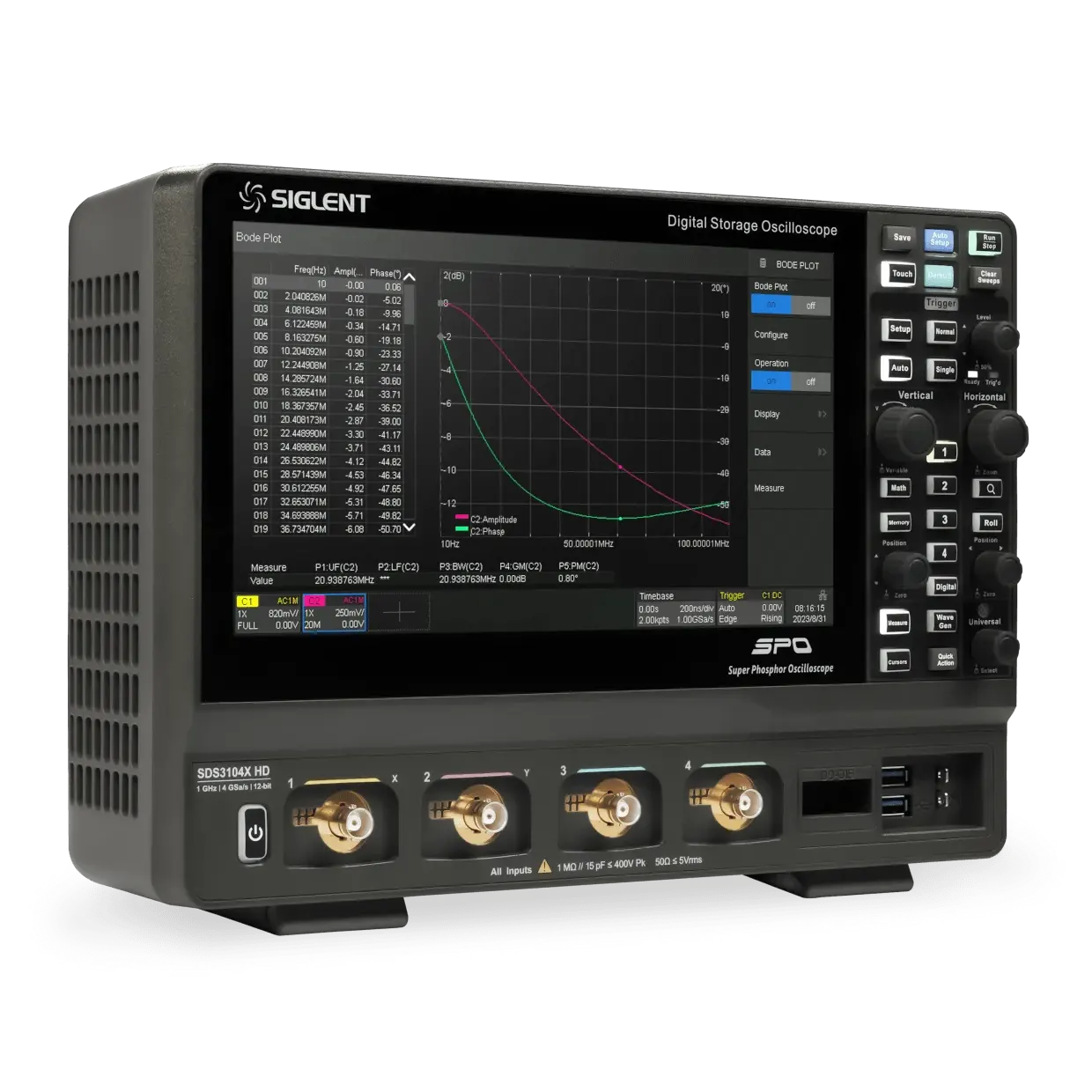

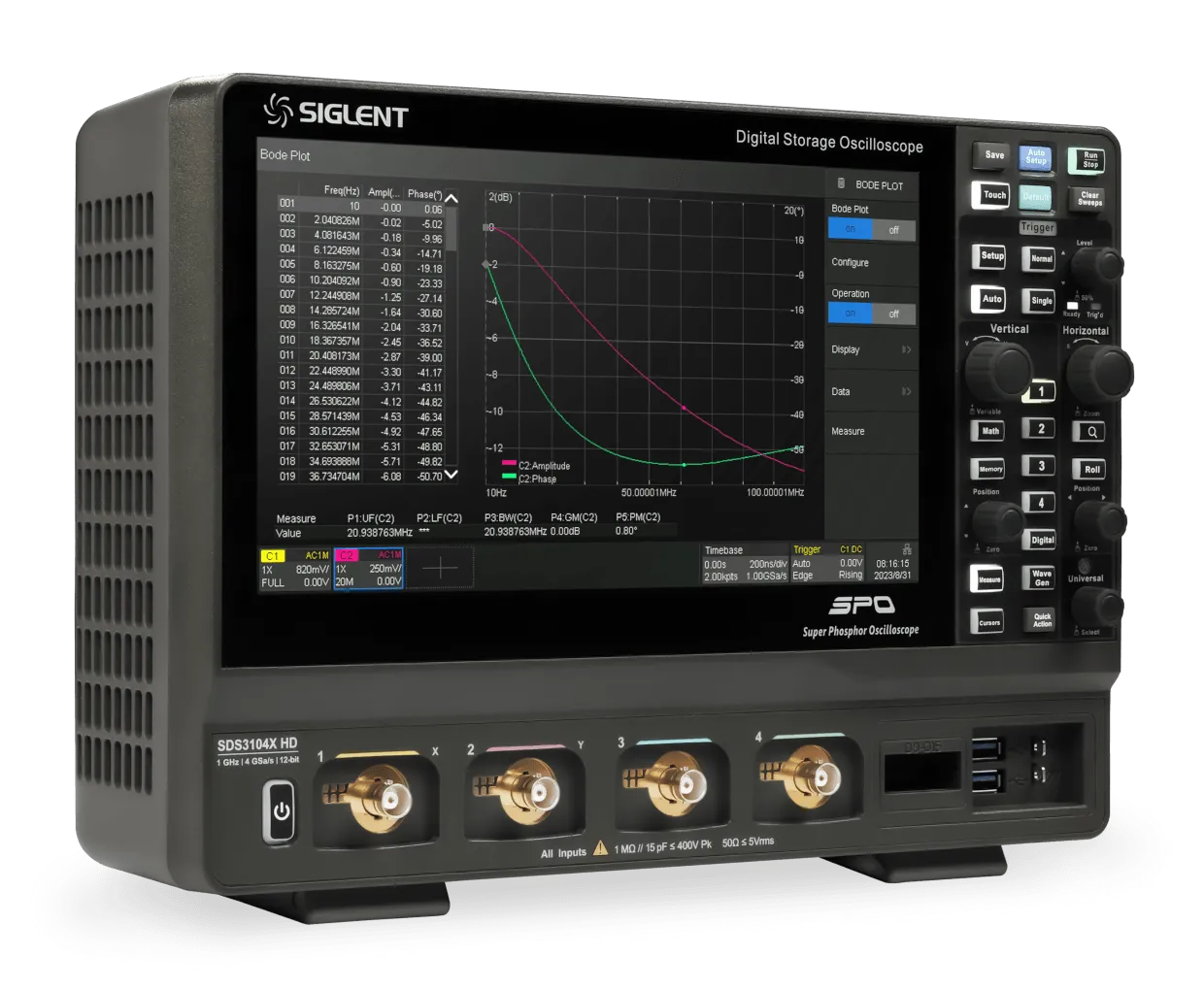

디지털 트리거, 시리얼 버스 트리거/디코딩, 히스토리 파형 기록, 검색·탐색, 마스크 테스트, 보드 플롯 등 다양한 분석 기능을 지원합니다. 전력전자, 임베디드 개발, 생산 품질검사, 교육용 실험실에서 파형 재현성과 분석 효율을 높이는 데 적합합니다.
옵션 및 확장 기능 확인
16채널 로직 분석 기능은 혼합 신호 분석이 필요한 경우 선택 검토가 필요합니다. 실제 포함 여부와 옵션 라이선스 구성은 견적 시 확인해야 합니다.
50 MHz 파형 발생기 기능은 회로 자극 신호를 함께 구성해야 하는 개발 환경에서 유용합니다. 옵션 적용 여부는 모델/구성에 따라 확인이 필요합니다.
구매 전 확인 포인트
- 측정 대상의 최고 주파수와 상승 시간을 기준으로 350 MHz, 500 MHz, 1 GHz 중 적정 대역폭을 선택합니다.
- 전원 리플, 미세 노이즈, 센서 신호 측정이 중요하면 12비트 고해상도 장점이 큽니다.
- 긴 시간 파형 저장·확대 분석이 필요하면 메모리 깊이와 세그먼트/히스토리 기능을 함께 확인합니다.
- 디지털 버스 분석이 필요하면 로직 분석 옵션, 프로브, 시리얼 디코딩 지원 범위를 사전에 확인합니다.
