제품 개요

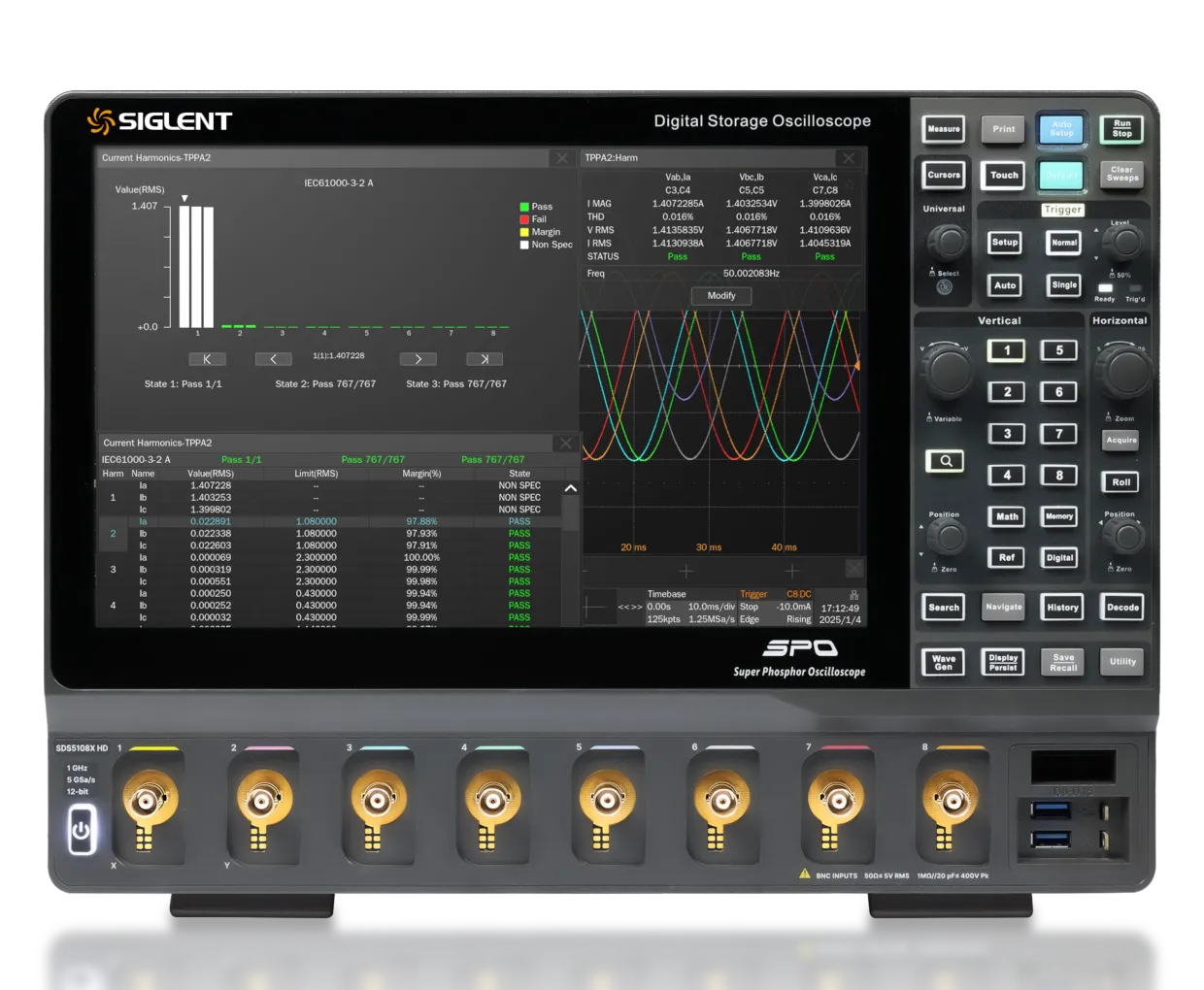

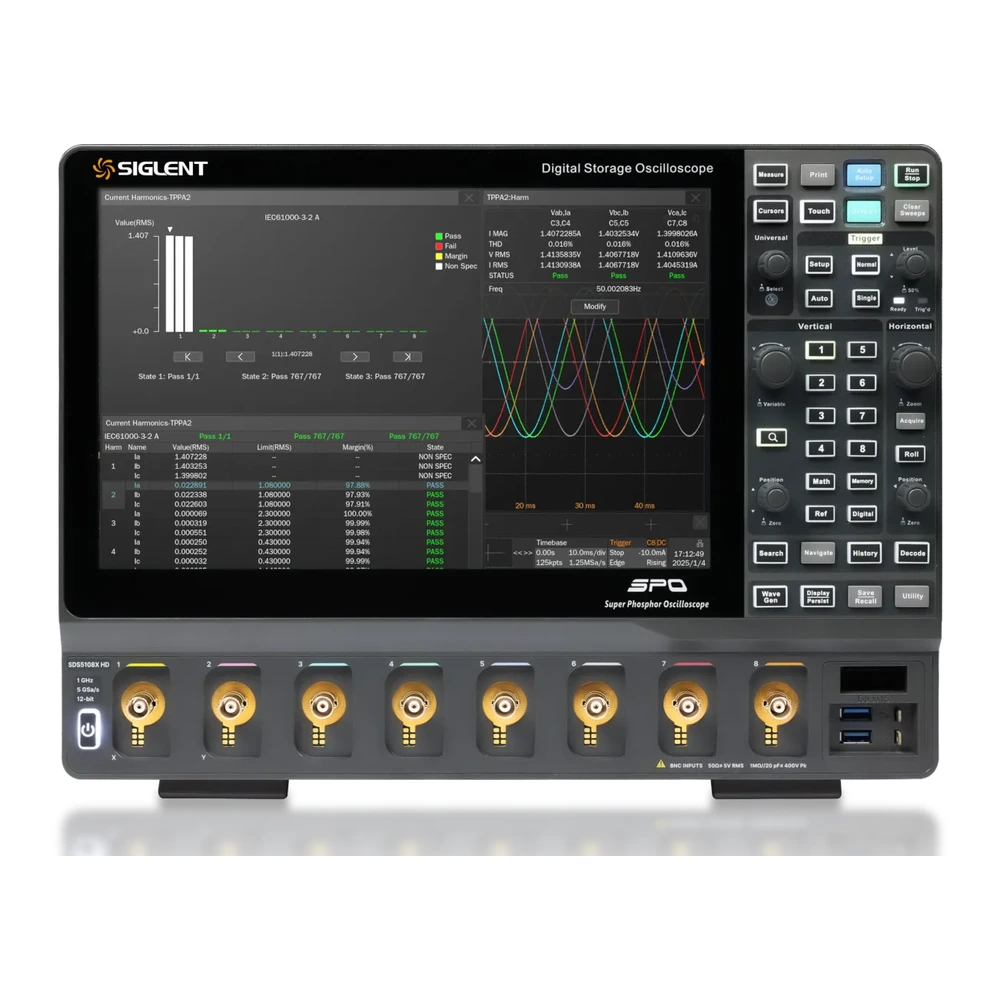

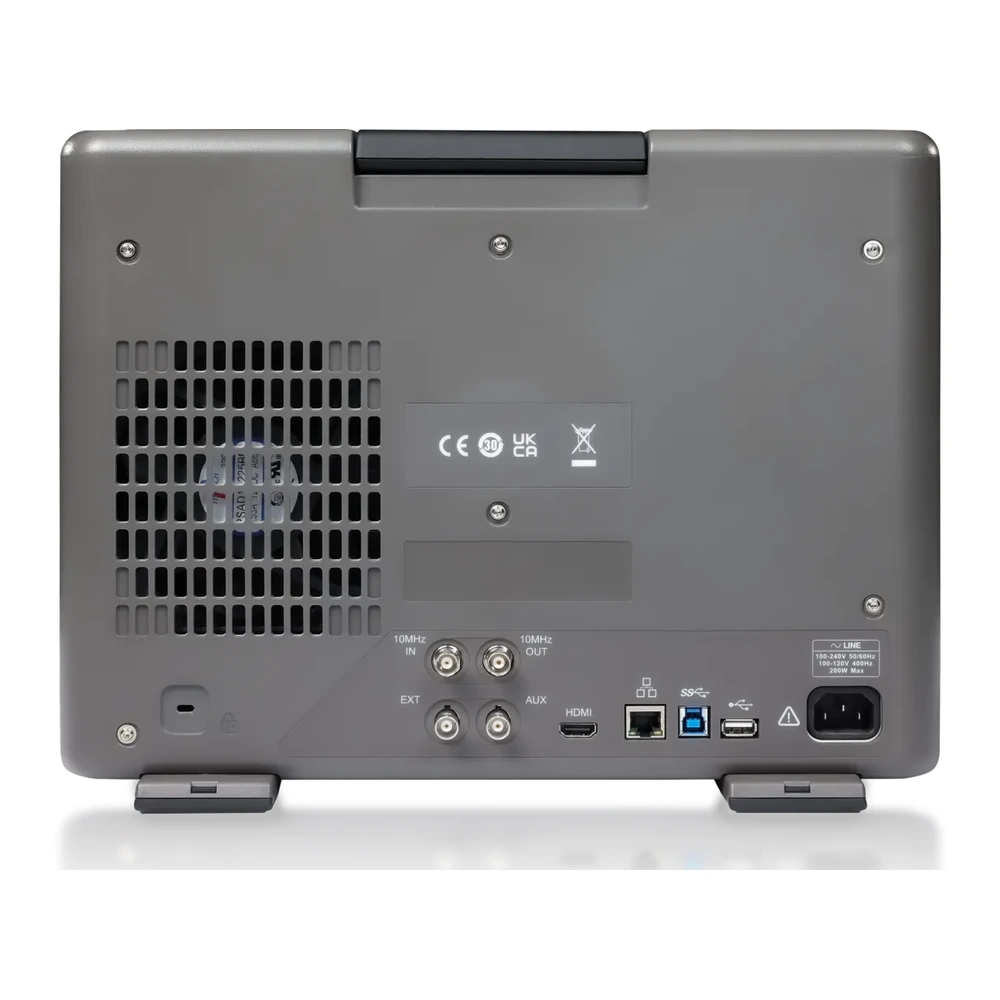

시글런트 SIGLENT SDS5000X HD는 12.1형 정전식 터치스크린과 멀티터치 UI를 갖춘 고분해능 오실로스코프입니다. 최대 8개의 아날로그 채널을 동시에 활용할 수 있어 복수 전원 레일, 다상 전력 신호, 디지털 제어 시스템의 타이밍 관계를 한 번에 확인하기 좋습니다.

B2B 도입 시에는 필요한 채널 수, 대역폭, 메모리 깊이, 시리얼 디코딩 옵션, 전력 분석 옵션, 프로브 대역폭과 전압·전류 범위를 함께 확인하는 것이 중요합니다.

주요 특징

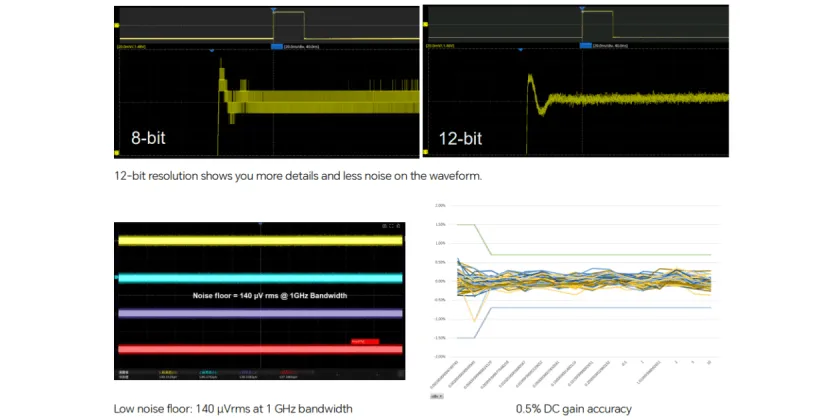

• 12-bit ADC 및 HiRes 모드 기반 고분해능 파형 관찰
• 최대 1 GHz 대역폭, 최대 5 GSa/s 실시간 샘플링 속도
• 최대 2.5 Gpts/ch 메모리 깊이 및 고속 파형 캡처
• I2C, SPI, UART, CAN, LIN 기본 디코딩 및 다양한 옵션 디코딩 지원
• 파워 분석, 보드 플롯, 이중 펄스 테스트 등 분석 기능 지원

모델 라인업

SDS5000X HD는 대역폭과 채널 수 조합에 따라 모델을 선택합니다. 아래 라인업은 공식 데이터시트 기준으로 정리했습니다.

주요 사양 검토 포인트

측정·분석 활용

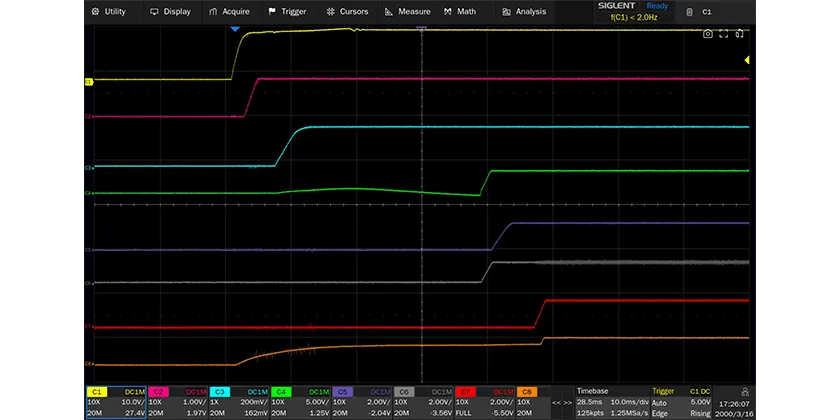

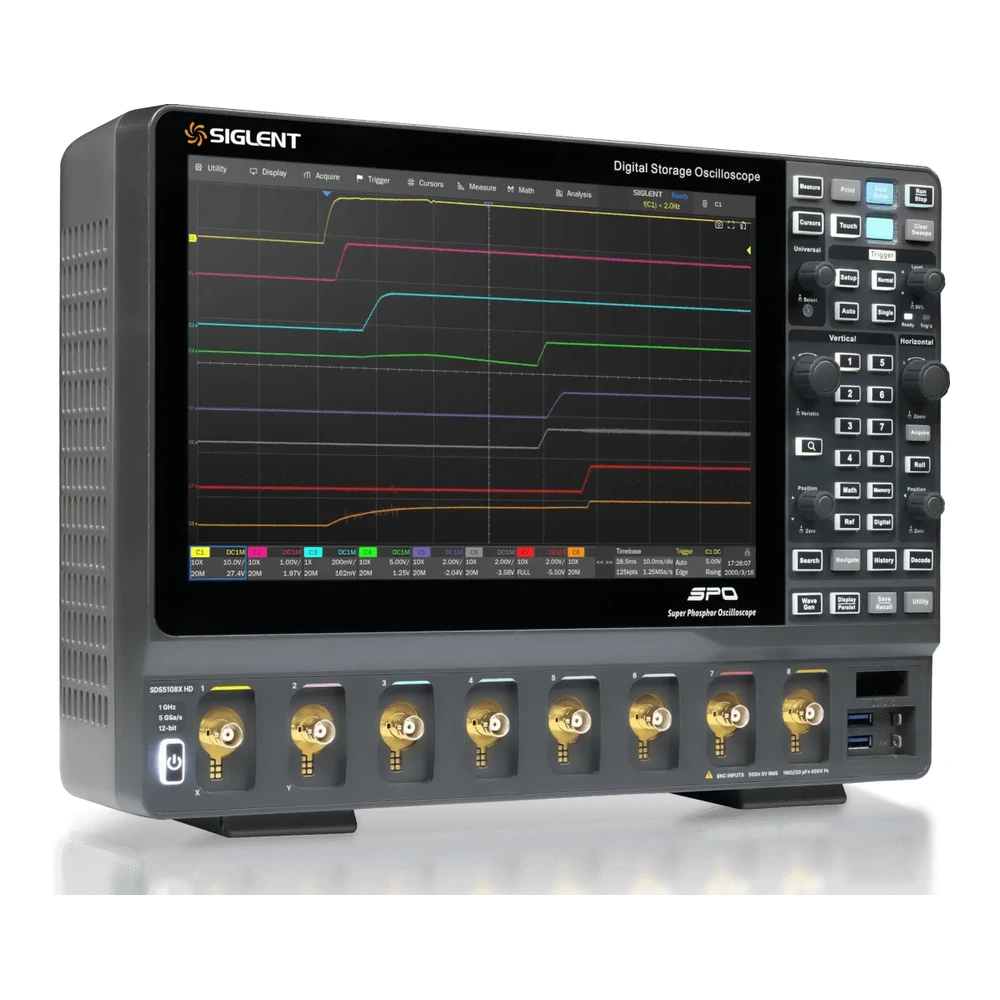

복수 전원 레일의 기동 순서, 지연 시간, 안정화 구간을 동시에 관찰해야 하는 전원 설계 검증에서 8채널 구성은 측정 반복을 줄이는 데 도움이 됩니다.

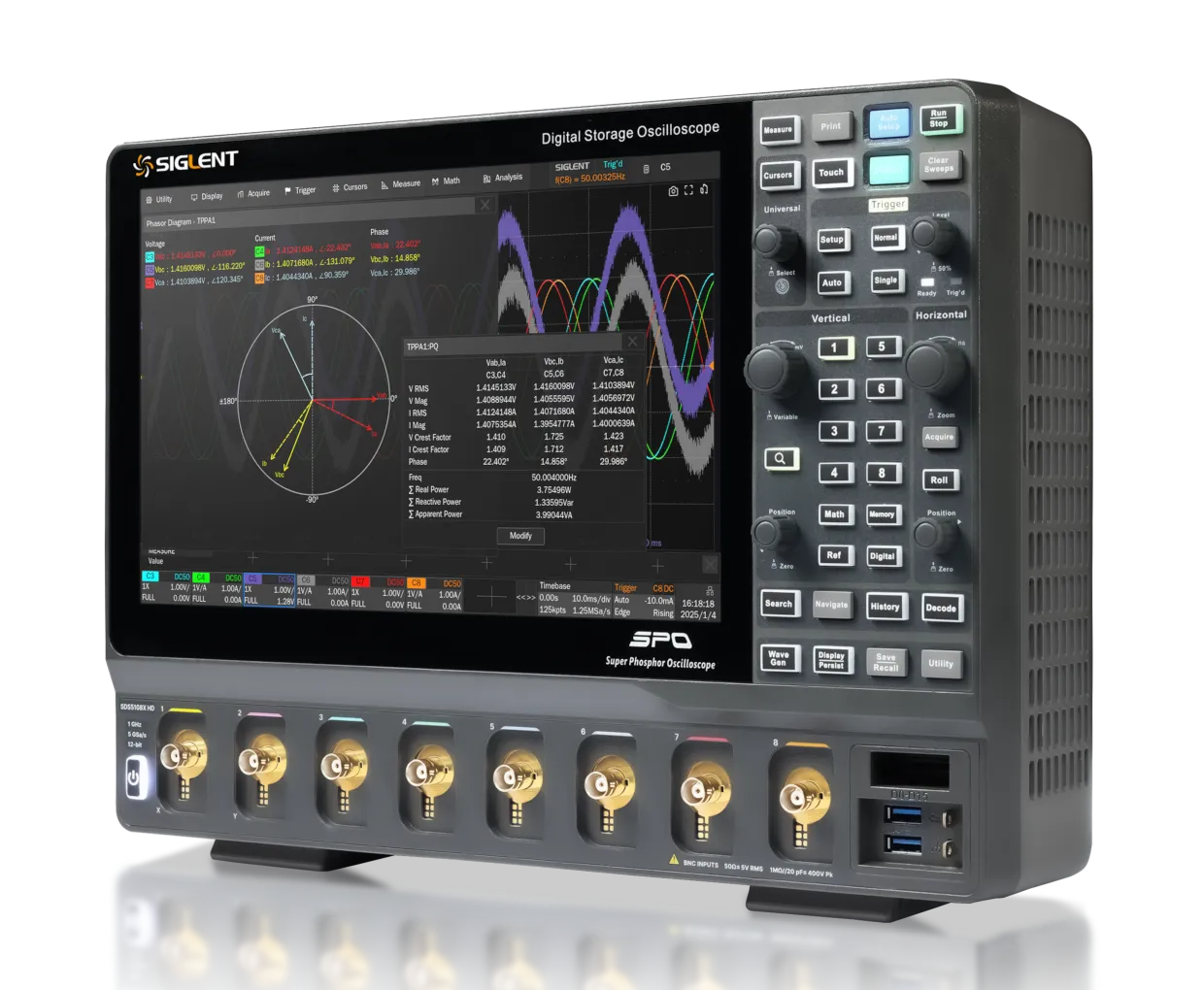

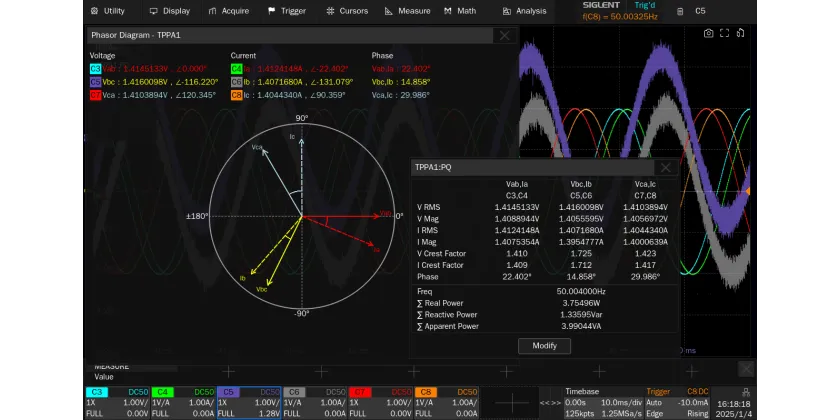

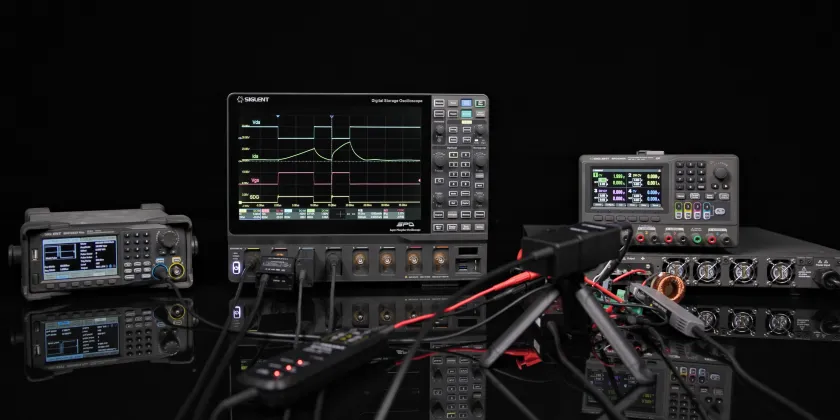

3상 전력 분석 옵션과 전압·전류 프로브를 조합하면 인버터, 모터 드라이브, 전력 변환 장치의 위상 관계와 고조파, 효율 검토에 활용할 수 있습니다.

구매 전 확인 포인트

• 측정 대상 신호의 상승시간과 주파수 성분에 맞는 대역폭 선택
• 동시 관찰할 신호 수에 따른 4/6/8채널 모델 선택
• 고전압·고전류·차동 측정용 프로브 구성 확인
• 시리얼 디코딩, 전력 분석, 이중 펄스 테스트 등 옵션 필요 여부 확인
• PC 제어, 원격 측정, 자동화 연동을 위한 LAN/SCPI 환경 확인
