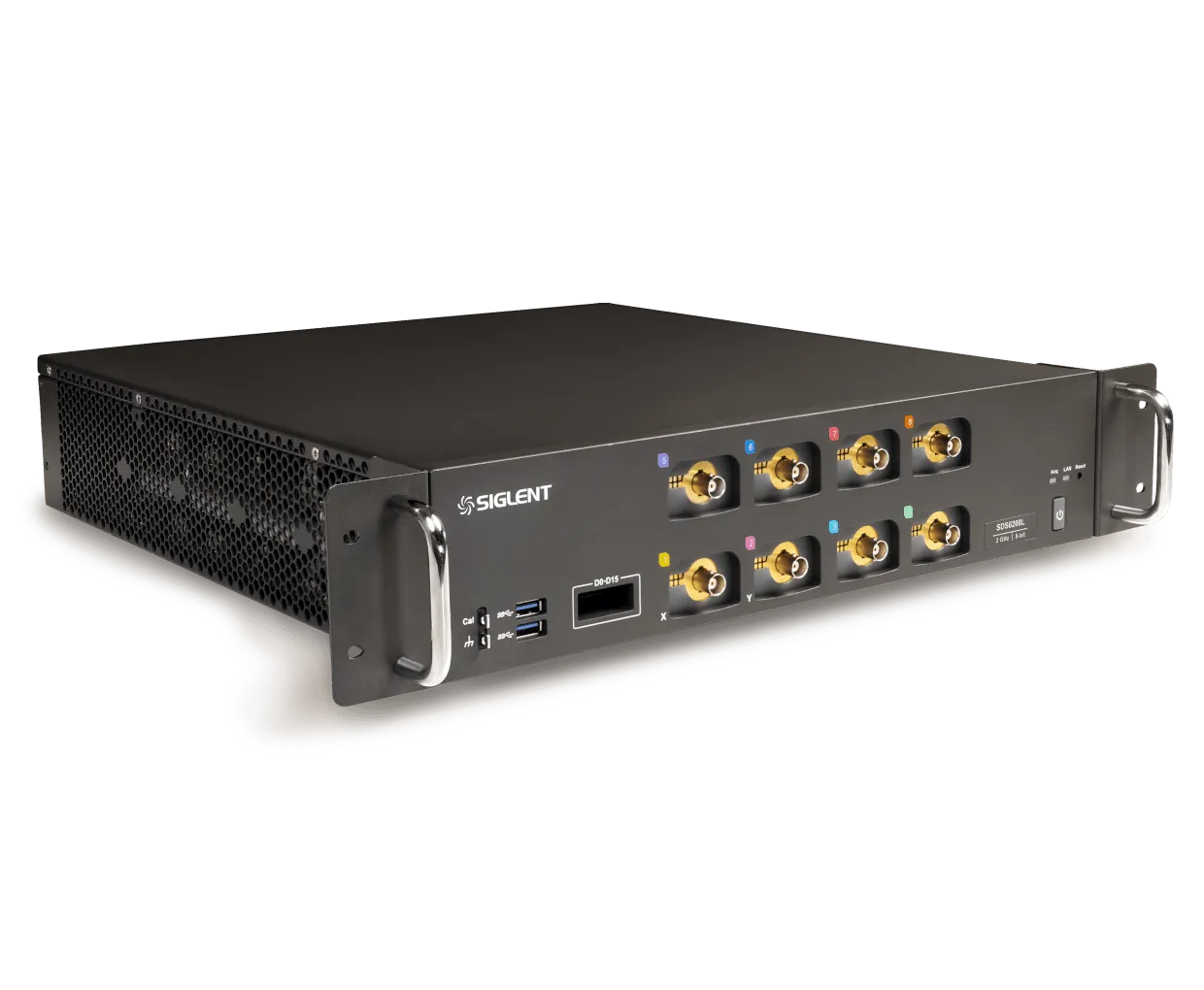

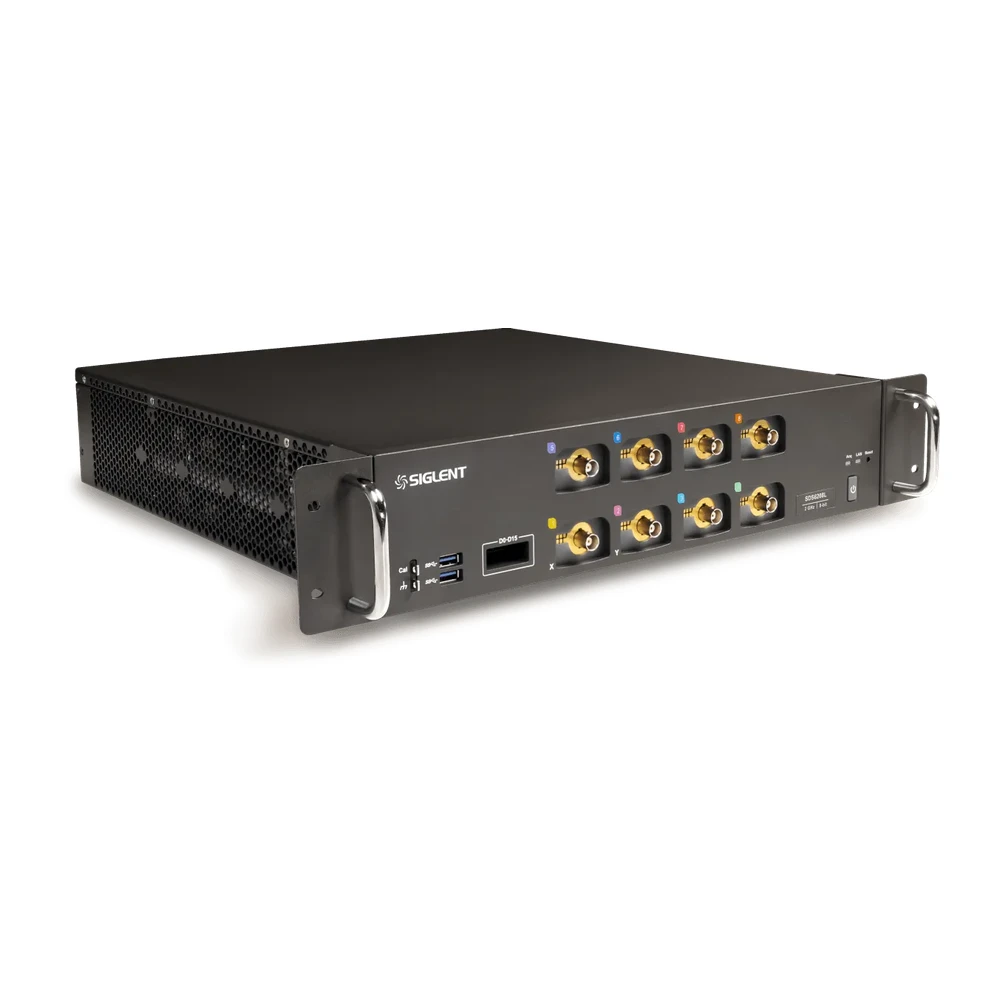

시글런트 SIGLENT SDS6000L 로우 프로파일 디지털 오실로스코프

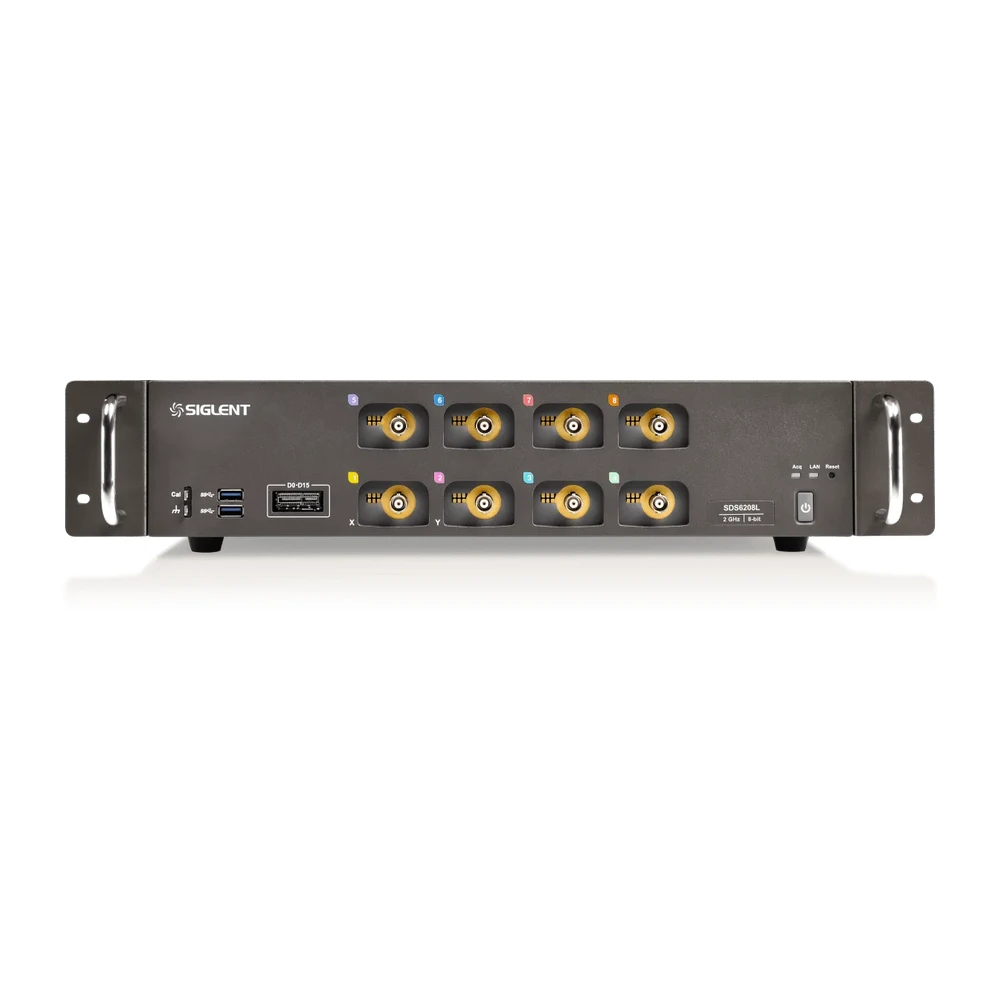

SDS6000L 시리즈는 1U/2U 랙마운트형 섀시에 최대 8개 아날로그 채널과 16개 디지털 채널을 구성할 수 있는 로우 프로파일 오실로스코프입니다. 500 MHz, 1 GHz, 2 GHz 대역폭 모델을 선택할 수 있으며, 자동화 시험·다채널 동기 취득·고속 신호 분석 환경에서 검토하기 적합합니다.

제품 개요

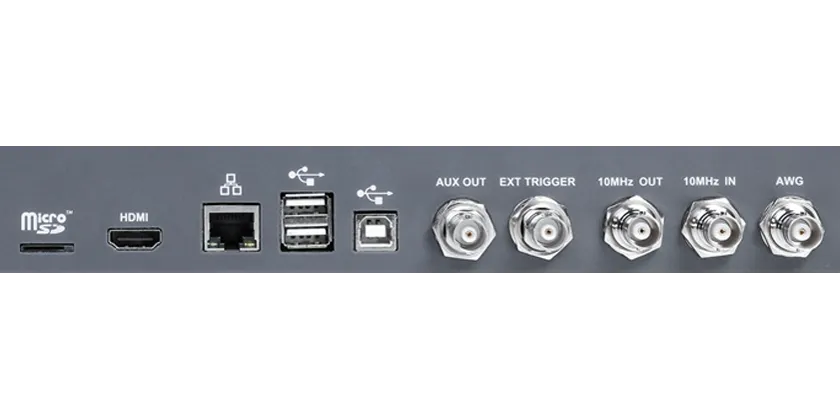

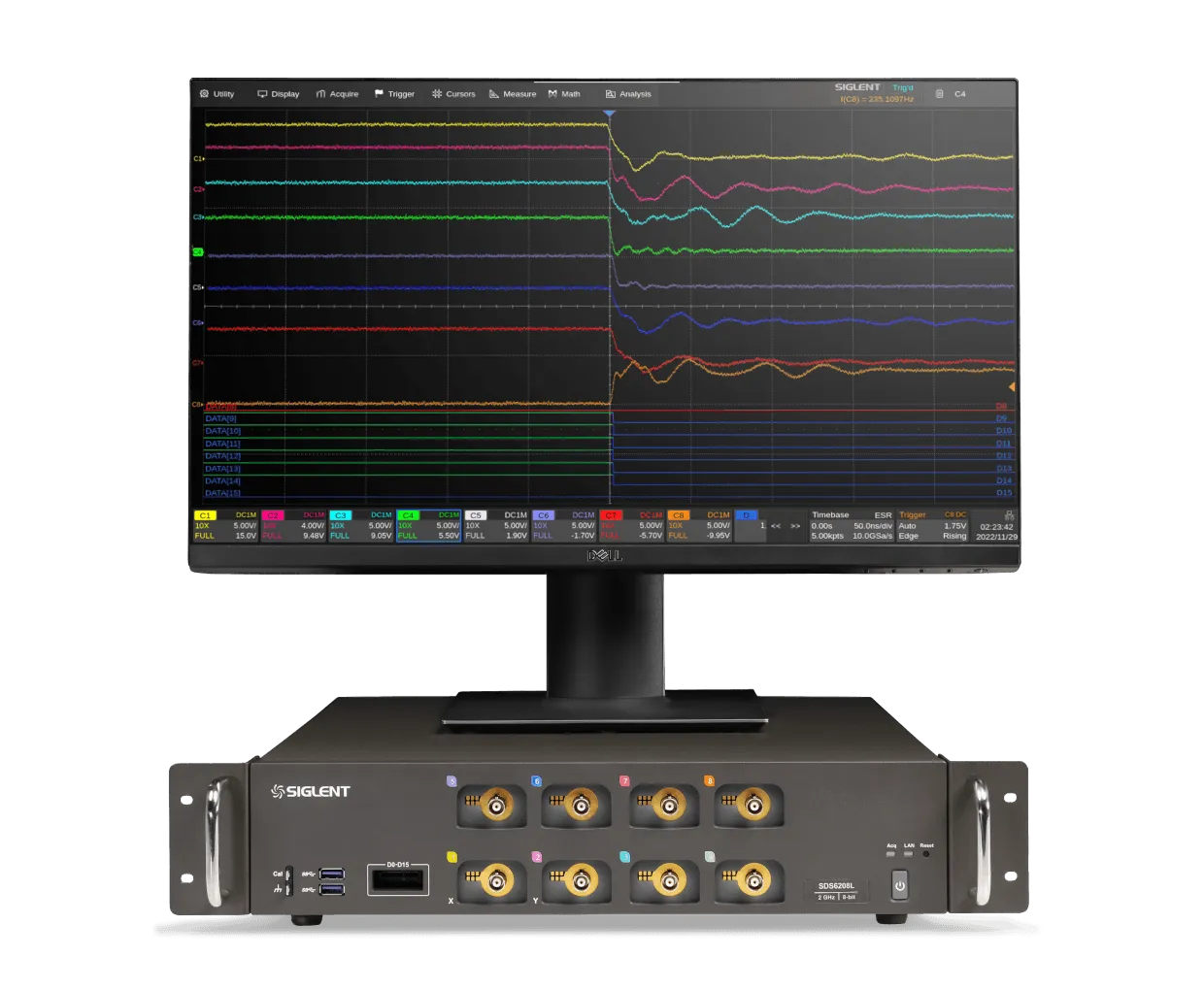

시글런트 SIGLENT SDS6000L은 벤치형 화면 일체형 구조가 아니라, 외부 모니터·마우스 또는 LAN 웹 서버 기반 원격 제어를 활용하는 모듈형 오실로스코프입니다. 시험랙, 자동화 검사 시스템, 다채널 파형 취득 시스템처럼 공간 효율과 채널 확장이 중요한 환경에 적합합니다.

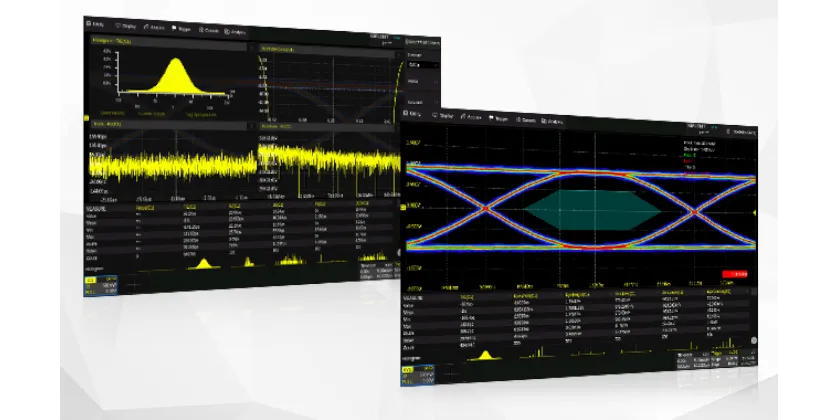

시리즈 기본 구성은 4채널 또는 8채널 아날로그 입력과 외부 트리거를 제공하며, 16채널 로직 분석 기능, 시리얼 버스 트리거/디코딩, Power Analysis, Eye/Jitter Analysis, Mask Test, Search/Navigate 등 파형 분석 기능을 지원합니다.

핵심 특징

모델 라인업

SDS6000L은 대역폭과 채널 수 기준으로 모델을 선택합니다. 아래 표는 공식 데이터시트 기준 주요 라인업입니다.

주요 사양 검토 포인트

적용 분야

• 반도체·고속 디지털 인터페이스 파형 관찰 및 지터 분석
• 전원 무결성, 스위칭 전원, 인버터, 모터 드라이브 신호 분석
• 생산검사 자동화, 랙 기반 다채널 파형 취득 시스템
• I2C, SPI, UART, CAN, LIN, FlexRay 등 시리얼 버스 디코딩 검토

구매 전 확인 포인트

SDS6000L은 모델별 대역폭과 채널 수가 다르므로 측정 대상 신호의 상승 시간, 필요한 동시 측정 채널 수, 디지털 채널 사용 여부, 프로브 구성, 자동화 통신 방식, 옵션 기능 필요 여부를 함께 확인해야 합니다.

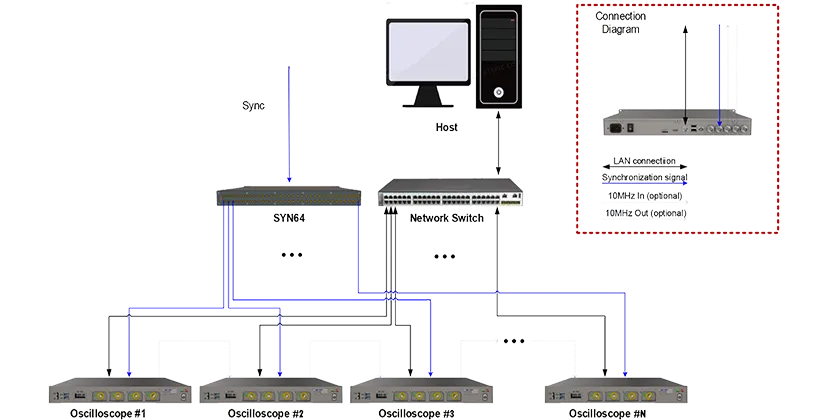

특히 다수 장비를 SYN64 등으로 동기화해 확장하는 경우에는 채널 수, 지터/스큐 조건, LAN 제어 방식, 랙 설치 공간과 전원 조건을 사전에 검토하는 것이 좋습니다.

FAQ

기술 상담 및 견적 문의

SDS6000L은 대역폭, 채널 수, 프로브, 옵션, 랙 구성, 동기 취득 조건에 따라 구성이 달라질 수 있습니다. 시험 목적과 측정 대상 신호 조건을 알려주시면 필요한 모델과 옵션 구성을 함께 검토해 드립니다.
