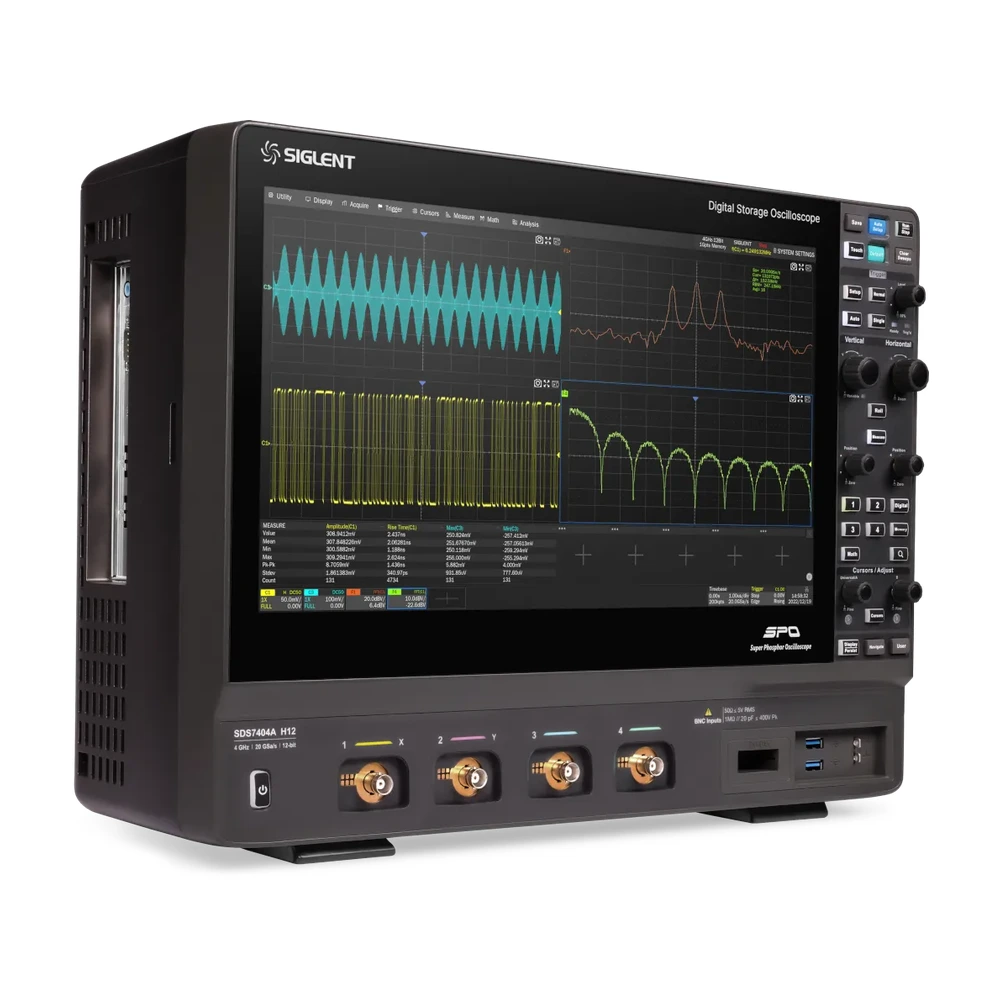

시글렌트 SIGLENT SDS7000A 고해상도 디지털 스토리지 오실로스코프
SDS7000A 시리즈는 최대 8 GHz 대역폭, 12-bit ADC, 최대 20 GSa/s 샘플링, 최대 2 Gpts/ch 레코드 길이를 지원하는 시글렌트의 고성능 오실로스코프 라인업입니다.
고속 디지털 설계, RF/무선 신호 분석, 전원 무결성, 시리얼 버스 디코드, 아이/지터 분석, 컴플라이언스 테스트처럼 단순 파형 관측을 넘어 분석 기능이 필요한 환경에서 검토할 수 있습니다.
제품 개요
시글렌트 SIGLENT SDS7000A는 3 GHz, 4 GHz, 6 GHz, 8 GHz 대역폭 라인업을 갖춘 고해상도 디지털 스토리지 오실로스코프입니다. 12-bit ADC 기반으로 파형의 세부 변화를 더 정밀하게 관찰할 수 있으며, 긴 메모리와 높은 파형 캡처율을 활용해 낮은 확률로 발생하는 이상 신호도 추적할 수 있습니다.
A 모델과 AP 모델은 샘플링 및 메모리 조건이 다르므로, 도입 전에는 필요한 동시 채널 수, 대역폭, 레코드 길이, 분석 옵션, 프로브 구성을 함께 확인하는 것이 좋습니다.
주요 특징
- 최대 8 GHz 대역폭, 4 아날로그 채널 + EXT 입력 구성

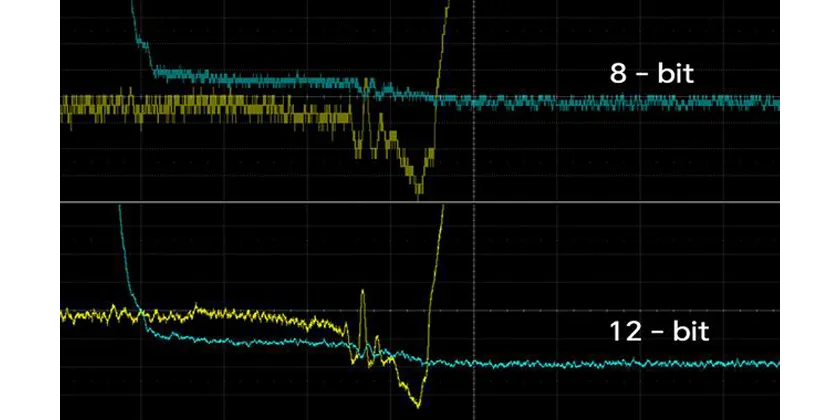

- 12-bit ADC 기반 고해상도 파형 관측 및 ERES 모드 지원
- 최대 20 GSa/s 실시간 샘플링, 모델별 동시 채널 조건 확인 필요
- A 모델 기준 표준 500 Mpts/ch, AP 모델 기준 표준 1 Gpts/ch 메모리 구성
- 최대 1,000,000 wfm/s 파형 캡처율과 Sequence/History 기능
- RTSA, SigVSA, Eye diagram, Jitter, Compliance Test, Power Analysis, Bode plot 등 고급 분석 기능
- MSO 16 디지털 채널, 50 MHz AWG, 프로토콜 디코드 옵션 구성 검토 가능
모델 라인업
SDS7000A는 A 모델과 AP 모델로 나뉘며, 구매 검토 시 대역폭뿐 아니라 “동시 채널 사용 시 샘플링 조건”과 “기본/옵션 메모리 깊이”를 함께 확인해야 합니다.
| 구분 | 모델명 | 대역폭 | 샘플링 | 메모리 | 선택 포인트 |
|---|---|---|---|---|---|
| A 모델 | SDS7304A H12 | 3 GHz | 20 GSa/s(2채널), 10 GSa/s(3 또는 4채널) | 표준 500 Mpts/ch, 옵션 1 Gpts/ch(듀얼 채널) | 3 GHz 대역폭 표준형 |
| A 모델 | SDS7404A H12 | 4 GHz | 20 GSa/s(2채널), 10 GSa/s(3 또는 4채널) | 표준 500 Mpts/ch, 옵션 1 Gpts/ch(듀얼 채널) | 4 GHz 대역폭 표준형 |
| A 모델 | SDS7604A H12 | 6 GHz | 20 GSa/s(2채널), 10 GSa/s(3 또는 4채널) | 표준 500 Mpts/ch, 옵션 1 Gpts/ch(듀얼 채널) | 3 또는 4채널 모드에서는 4 GHz 제한 조건 확인 |
| A 모델 | SDS7804A H12 | 8 GHz | 20 GSa/s(2채널), 10 GSa/s(3 또는 4채널) | 표준 500 Mpts/ch, 옵션 1 Gpts/ch(듀얼 채널) | 3 또는 4채널 모드에서는 4 GHz 제한 조건 확인 |
| AP 모델 | SDS7604AP | 6 GHz | 20 GSa/s @ all channels | 표준 1 Gpts/ch(1 또는 2채널), 옵션 최대 2 Gpts/ch(1채널) | 전 채널 고샘플링 조건 검토용 |
| AP 모델 | SDS7804AP | 8 GHz | 20 GSa/s @ all channels | 표준 1 Gpts/ch(1 또는 2채널), 옵션 최대 2 Gpts/ch(1채널) | 8 GHz 전 채널 고성능 구성 |
주요 사양 및 구성 검토 포인트
| 항목 | 공식 자료 기준 주요 내용 |
|---|---|
| 아날로그 채널 | 4채널 + EXT |
| 대역폭 | 3 GHz, 4 GHz, 6 GHz, 8 GHz 라인업 |
| 수직 분해능 | 12-bit ADC, ERES 모드에서 최대 16-bit 표시 조건 |
| 샘플링 | A 모델: 최대 20 GSa/s(2채널), 10 GSa/s(3 또는 4채널) / AP 모델: 최대 20 GSa/s @ all channels |
| 레코드 길이 | A 모델 표준 500 Mpts/ch, 옵션 1 Gpts/ch / AP 모델 표준 1 Gpts/ch, 옵션 최대 2 Gpts/ch 조건 |
| 파형 캡처율 | 최대 1,000,000 wfm/s, Sequence 모드 최대 1,100,000 wfm/s |
| 분석 기능 | Search, Navigate, History, Mask Test, DVM, Counter, Bode plot, Power Analysis, Eye/Jitter Analysis, SignalScan, Compliance Test, RTSA/SigVSA 등 |
| 디스플레이 | 15.6인치 HD TFT-LCD, 1920 × 1080, 정전식 멀티터치 |

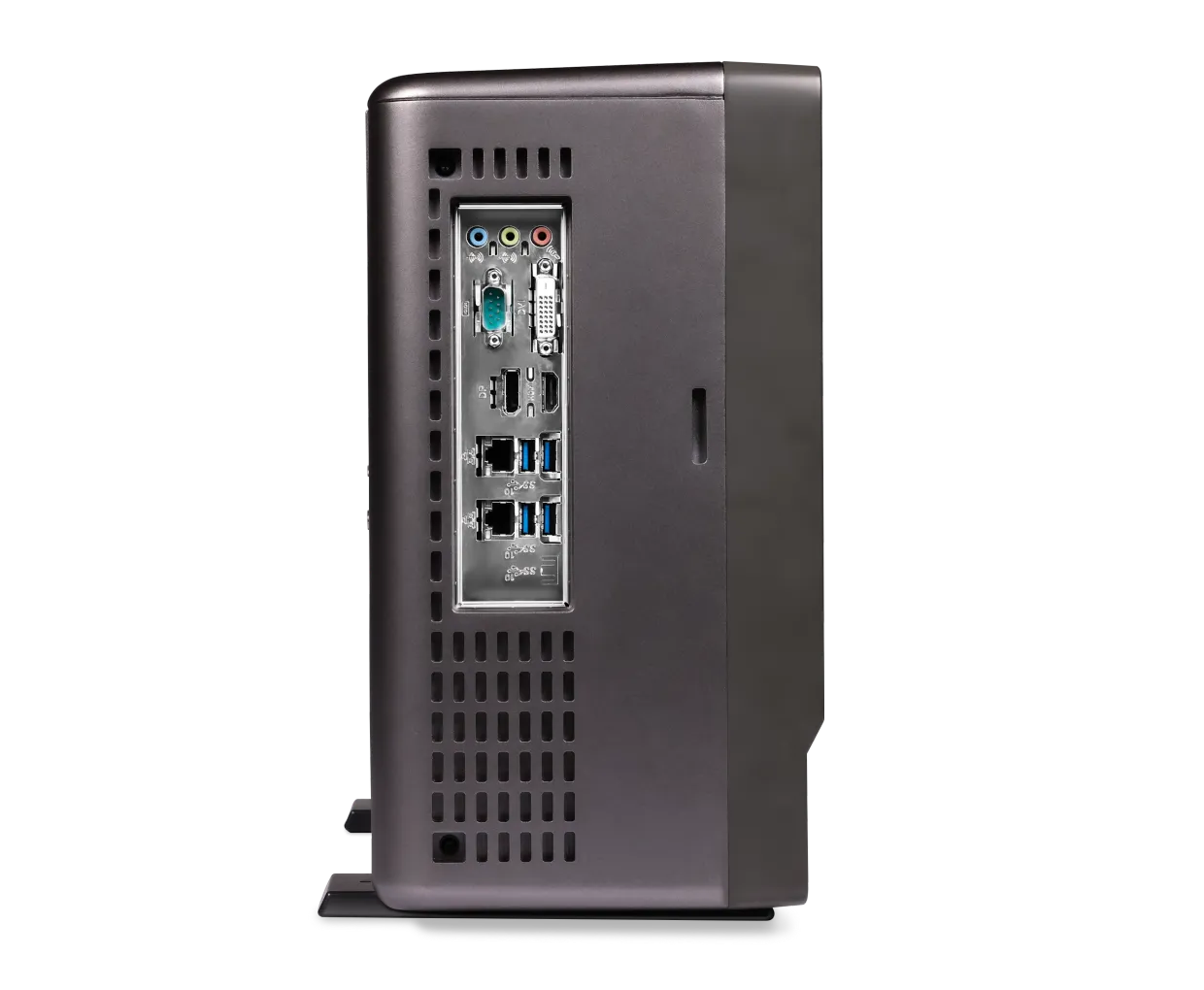

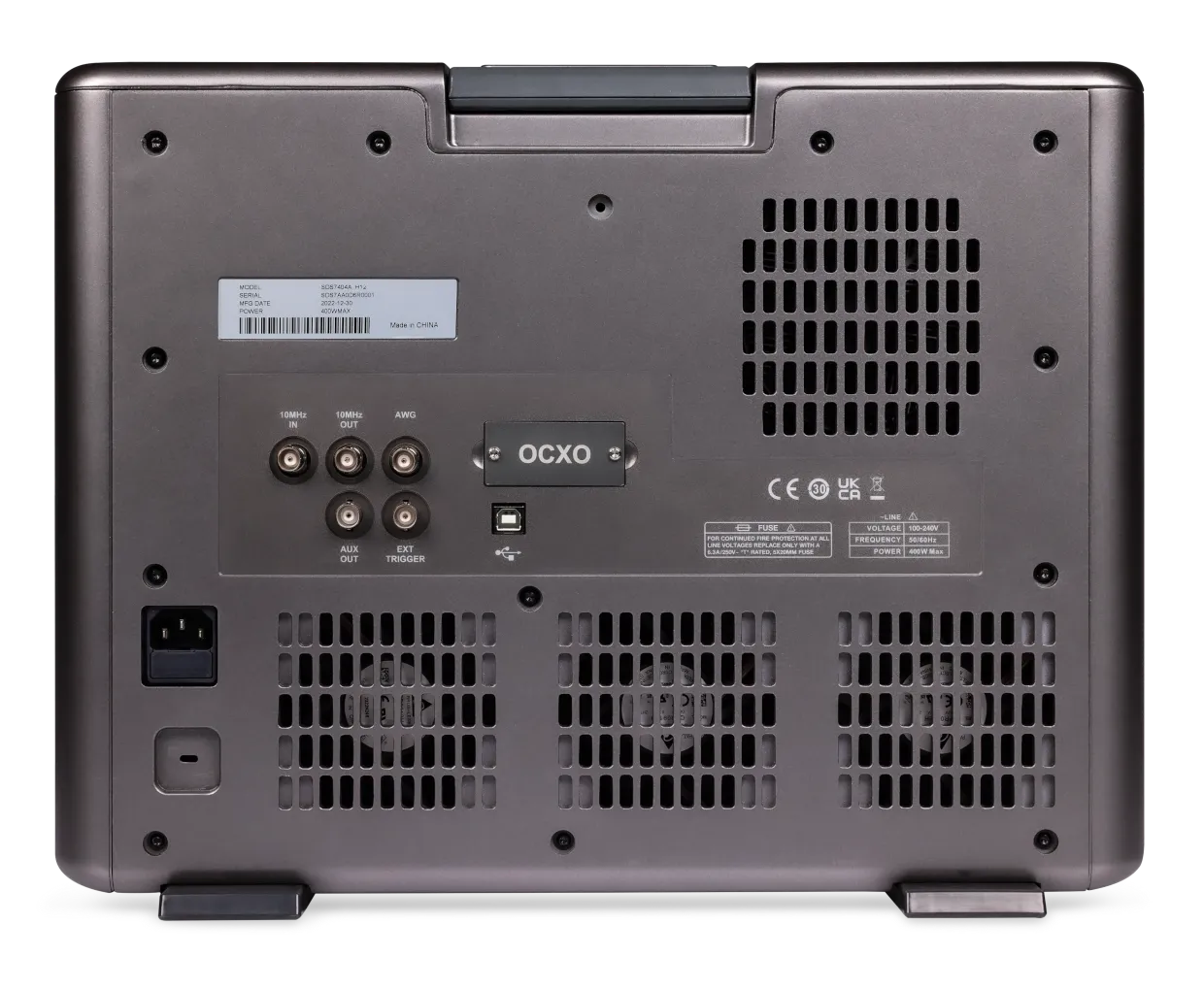

| 통신/입출력 | USB, LAN, DVI-D, DP, HDMI, 10 MHz In/Out, Aux Out 등 |
고급 분석 기능

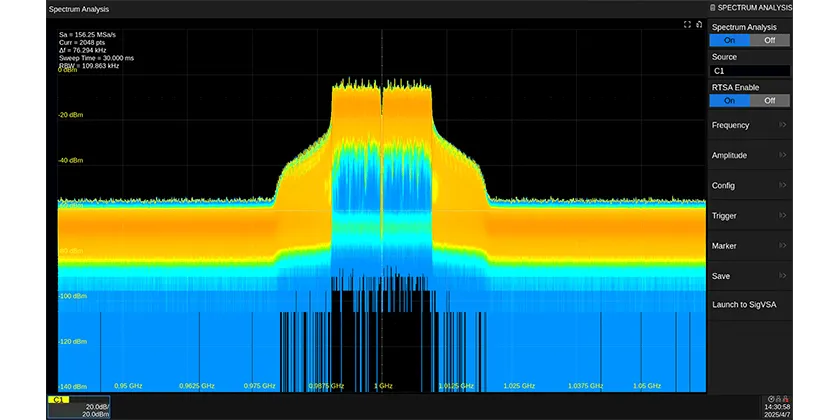

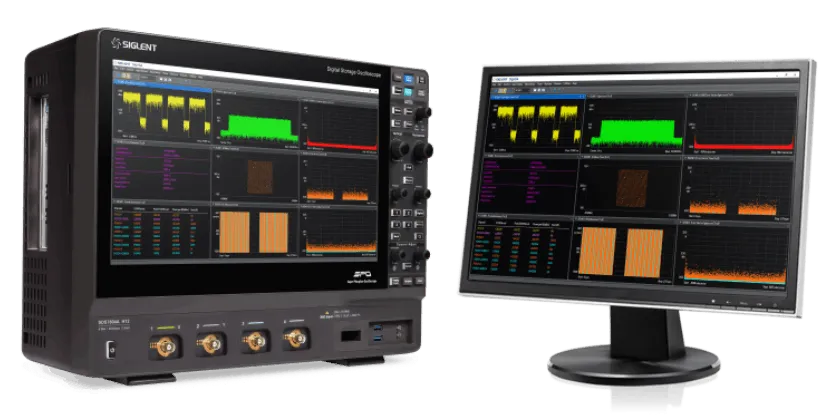

RTSA / SigVSA 분석
A 모델은 RTSA, DDC, 신호 분석 기능을 통해 시간 영역 파형과 주파수 영역 분석을 함께 검토할 수 있습니다. 무선 통신, 변조 신호, 간헐적 스펙트럼 이벤트 확인이 필요한 환경에서 활용도가 높습니다.

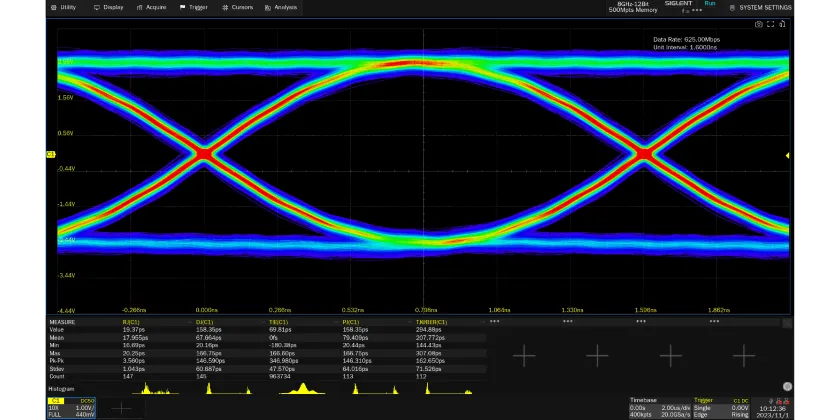

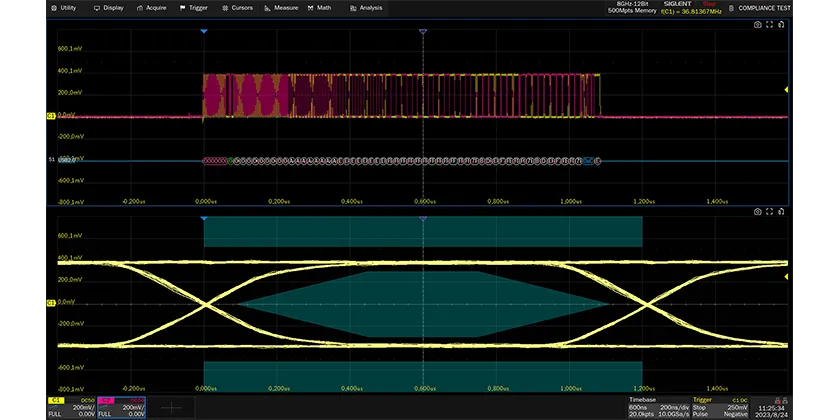

Eye / Jitter / Compliance Test
고속 인터페이스 검증에서는 아이 다이어그램, 지터 분석, 프로토콜 디코드, 컴플라이언스 테스트 구성이 중요합니다. 필요한 표준과 옵션 라이선스를 기준으로 장비 구성을 확인해야 합니다.

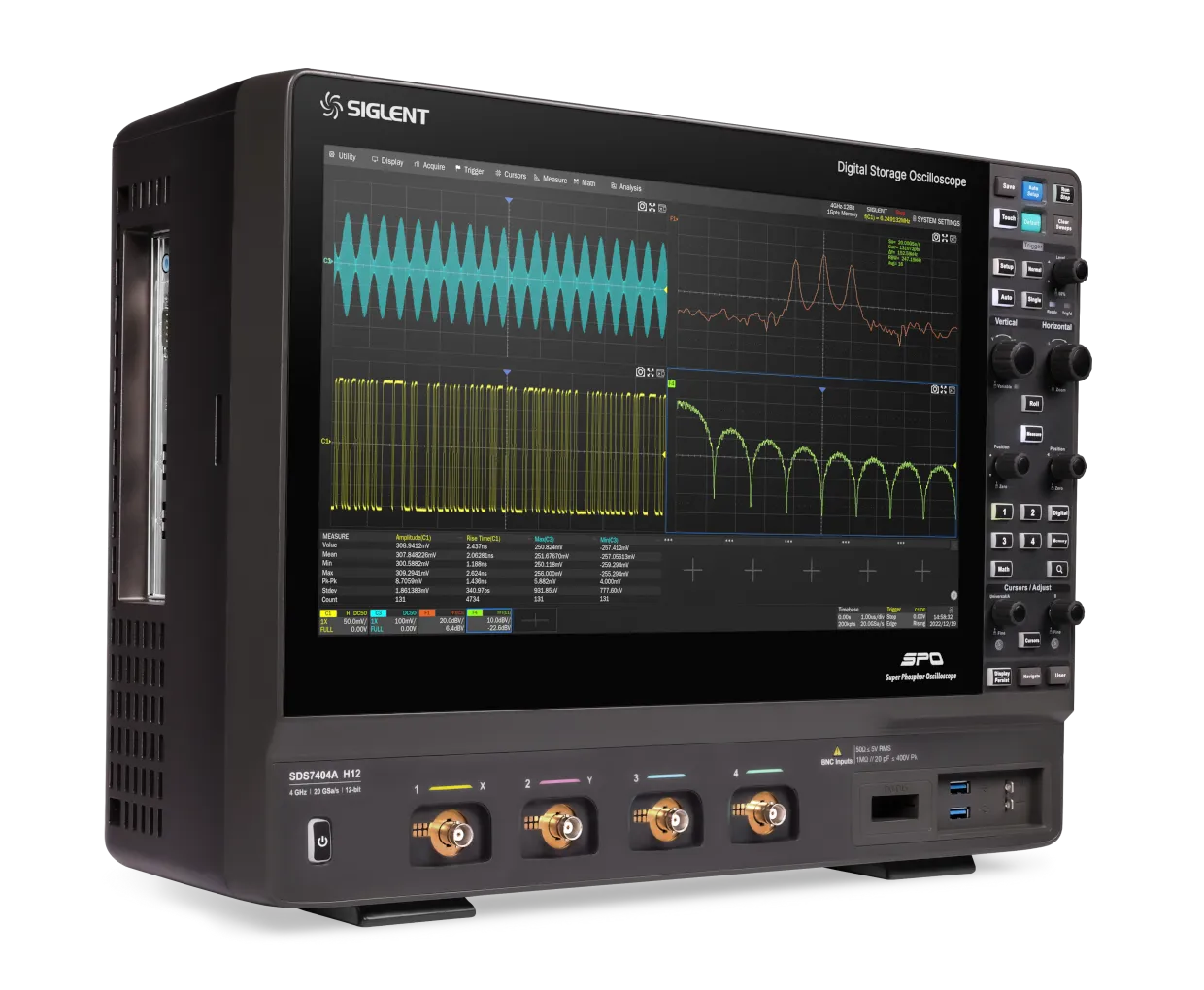

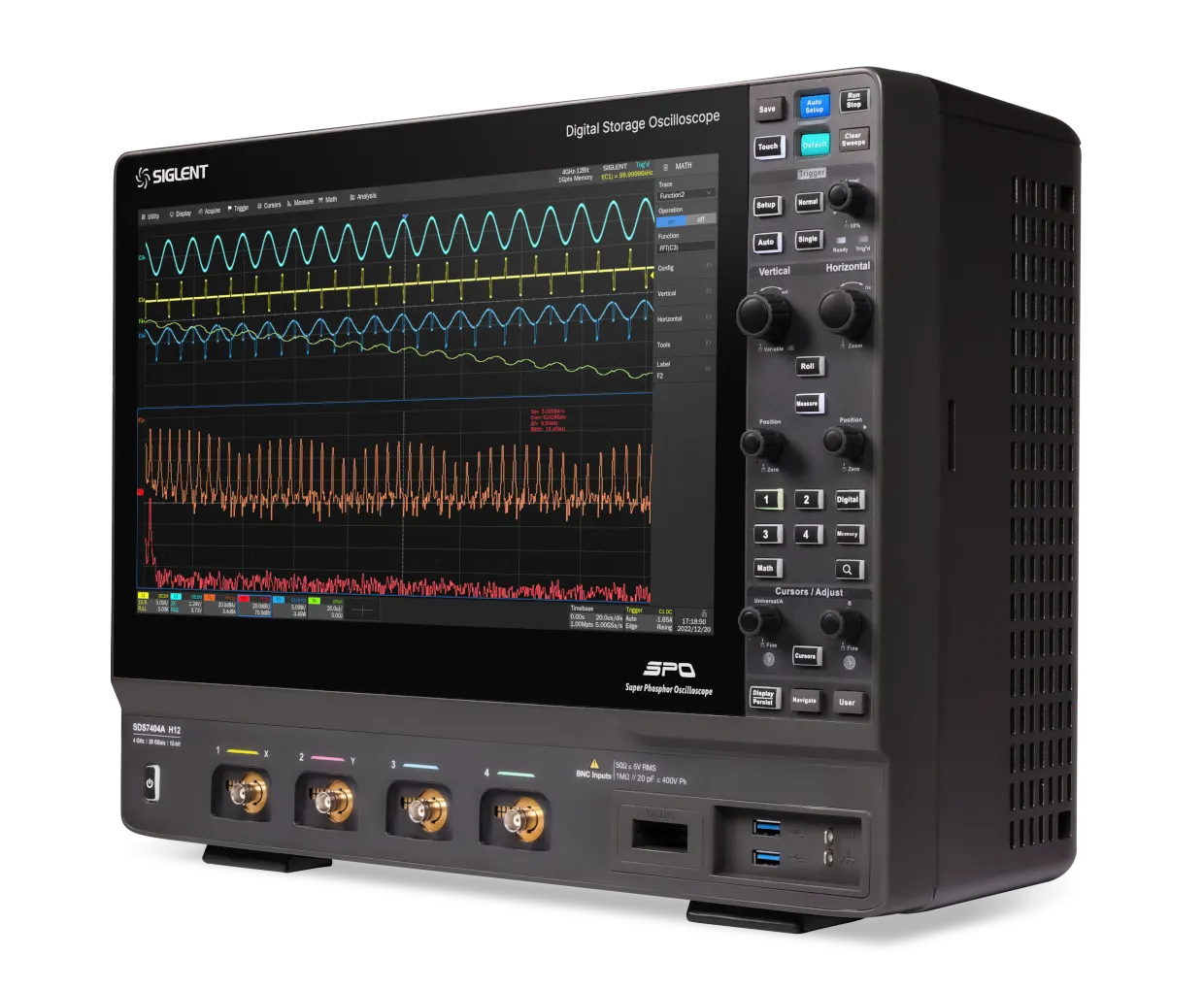

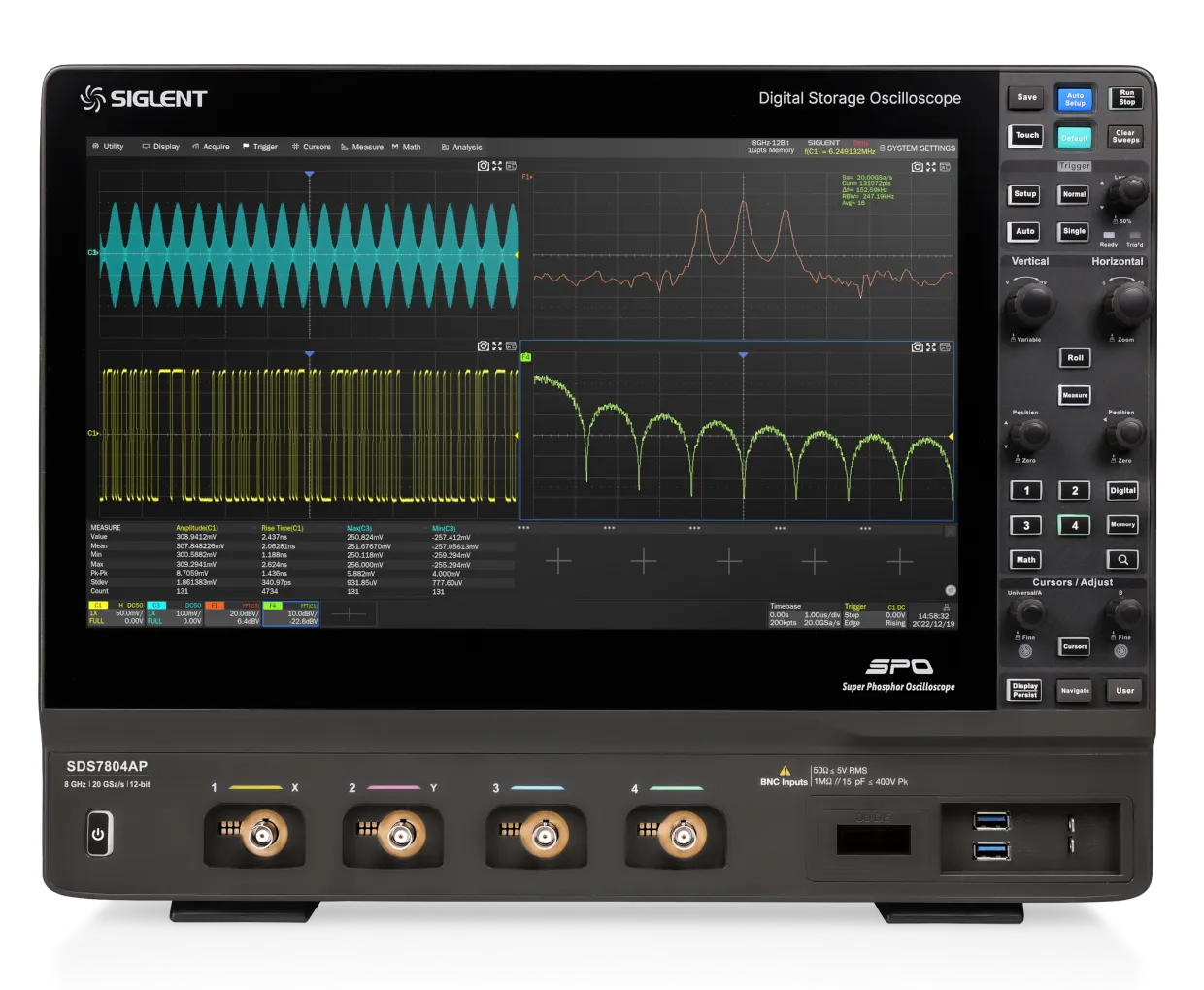

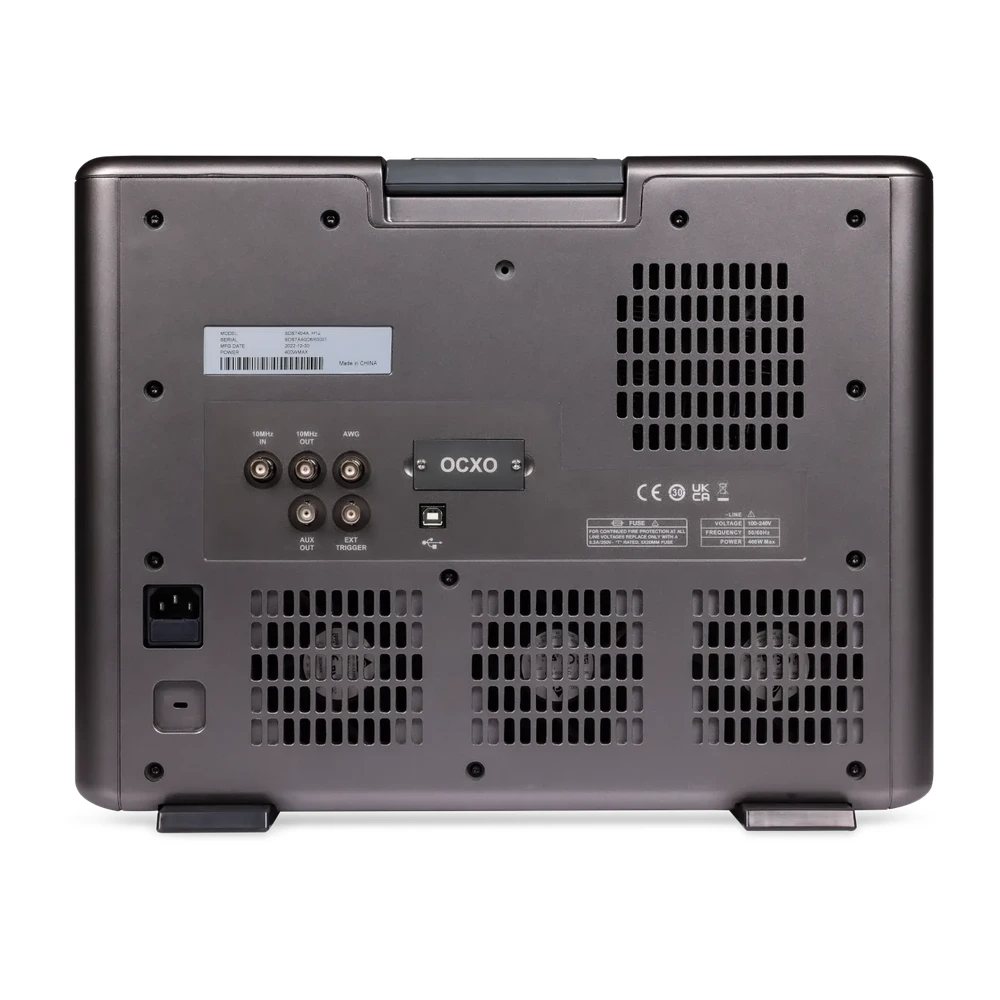

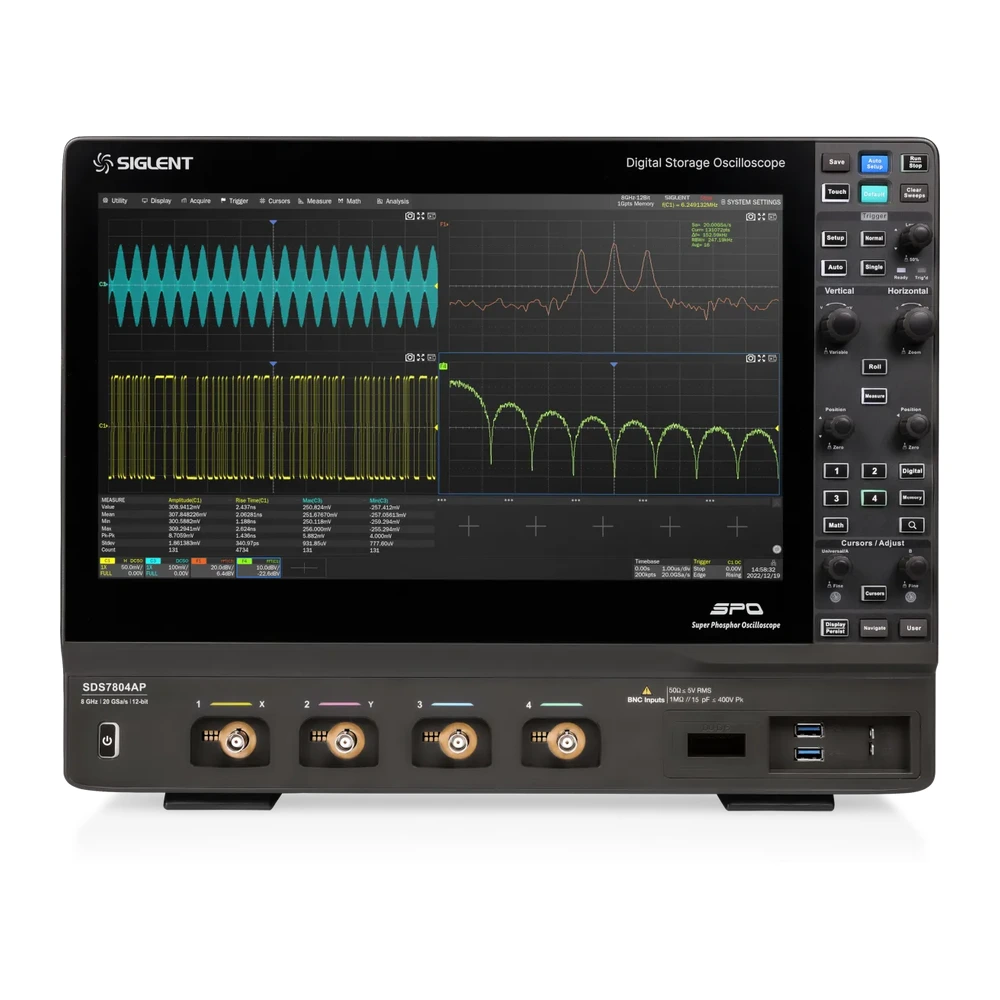

제품 외관 및 입출력 확인
프로브 및 액세서리

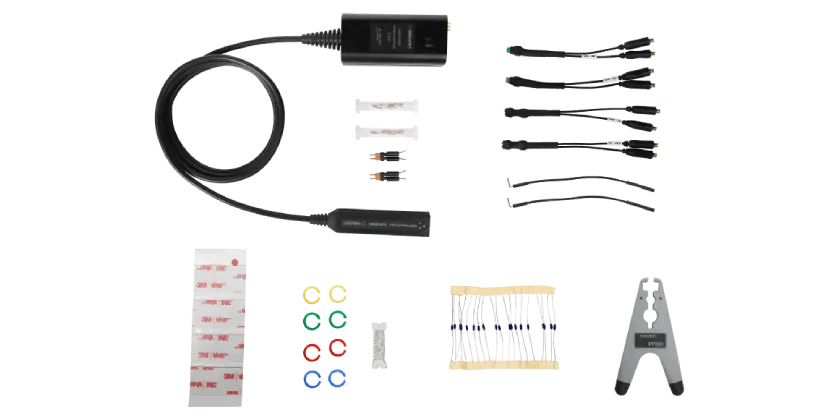

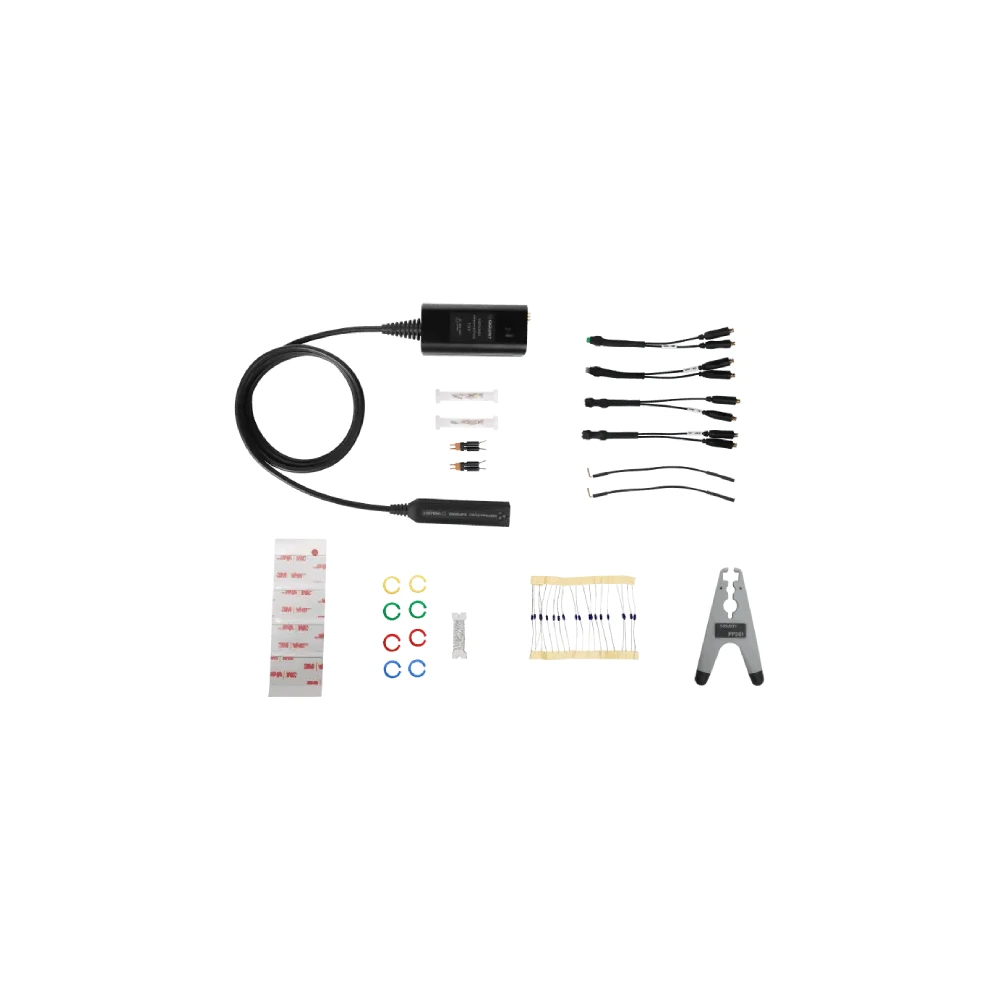

SDS7000A는 고대역 신호 측정을 위해 프로브 선택이 중요합니다. 공식 페이지에서 SAP5000D 5 GHz 고속 차동 프로브가 관련 액세서리로 제시되므로, 측정 대상의 전압 범위, 차동/단일 종단 조건, 대역폭, 입력 임피던스를 기준으로 적합성을 확인해야 합니다.
적용 분야
고속 디지털 설계
클록, 데이터 라인, 버스 신호의 타이밍·지터·이상 이벤트 분석
클록, 데이터 라인, 버스 신호의 타이밍·지터·이상 이벤트 분석
RF/무선 신호 분석
RTSA, SigVSA 기반 스펙트럼·변조 신호 검토
RTSA, SigVSA 기반 스펙트럼·변조 신호 검토
전원 무결성
전원 리플, 과도응답, 노이즈, 전력 분석 조건 검토
전원 리플, 과도응답, 노이즈, 전력 분석 조건 검토
컴플라이언스 테스트
USB, Ethernet, MIPI-DPHY 등 옵션 기반 표준 검증
USB, Ethernet, MIPI-DPHY 등 옵션 기반 표준 검증
구매 전 확인 포인트
- 필요 대역폭: 3 GHz, 4 GHz, 6 GHz, 8 GHz 중 측정 신호와 상승시간 기준으로 선택
- 동시 채널 수: A 모델은 3 또는 4채널 사용 시 샘플링/대역폭 조건을 반드시 확인
- 메모리 깊이: 긴 시간 관측 또는 고속 샘플링 유지가 필요한 경우 옵션 메모리 검토
- 프로브 구성: 고속 차동 프로브, 패시브 프로브, 전류 프로브 등 DUT 조건에 맞춰 선택
- 분석 옵션: RTSA, SigVSA, Eye/Jitter, Compliance Test, Power Analysis, MSO, AWG 필요 여부 확인
FAQ
SDS7000A 시리즈는 어떤 용도에 적합한가요?
시글렌트 SIGLENT SDS7000A는 고속 디지털 회로, RF 신호, 임베디드/자동차 전장, 전원 무결성, 시리얼 버스 검증처럼 높은 대역폭과 긴 메모리, 분석 기능이 필요한 연구개발 및 검증 환경에 적합합니다.
SDS7000A와 SDS7000AP의 차이는 무엇인가요?
공식 데이터시트 기준 A 모델은 최대 20 GSa/s를 2채널 조건에서 사용하고 3 또는 4채널에서는 10 GSa/s 조건이 적용됩니다. AP 모델은 전 채널에서 최대 20 GSa/s를 지원하며 표준 메모리 구성도 더 높습니다.
모델 라인업은 어떻게 선택하면 되나요?
측정하려는 신호의 주파수 대역, 동시 사용 채널 수, 필요한 메모리 깊이, RTSA 또는 컴플라이언스 테스트 같은 분석 옵션을 기준으로 SDS7304A H12, SDS7404A H12, SDS7604A H12, SDS7804A H12, SDS7604AP, SDS7804AP 중에서 검토하는 것이 좋습니다.
시리얼 버스 디코드와 컴플라이언스 테스트를 사용할 수 있나요?
표준 디코드는 I2C, SPI, UART, CAN, LIN을 포함하며, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, ARINC429, USB 2.0 등은 옵션 또는 디코드 전용 조건이 있을 수 있으므로 필요한 프로토콜을 기준으로 옵션 확인이 필요합니다.
데이터시트와 옵션 구성 상담이 가능한가요?
가능합니다. 필요한 대역폭, 채널 구성, 프로브, MSO, AWG, 분석 소프트웨어, 컴플라이언스 테스트 항목을 알려주시면 도입 목적에 맞춰 구성 검토를 도와드릴 수 있습니다.
기업·연구소·학교 구매 견적도 가능한가요?
가능합니다. B2B 구매 절차에 맞춰 모델 선정, 옵션 구성, 납기, 견적, 교정 성적서 가능 여부를 함께 확인해 드립니다.
기술 상담 및 견적 문의
SDS7000A는 대역폭, 동시 채널, 메모리, 프로브, 분석 옵션에 따라 구성이 달라질 수 있습니다. 측정 대상 신호와 필요한 표준을 알려주시면 모델과 옵션 구성을 함께 검토해 드립니다.
