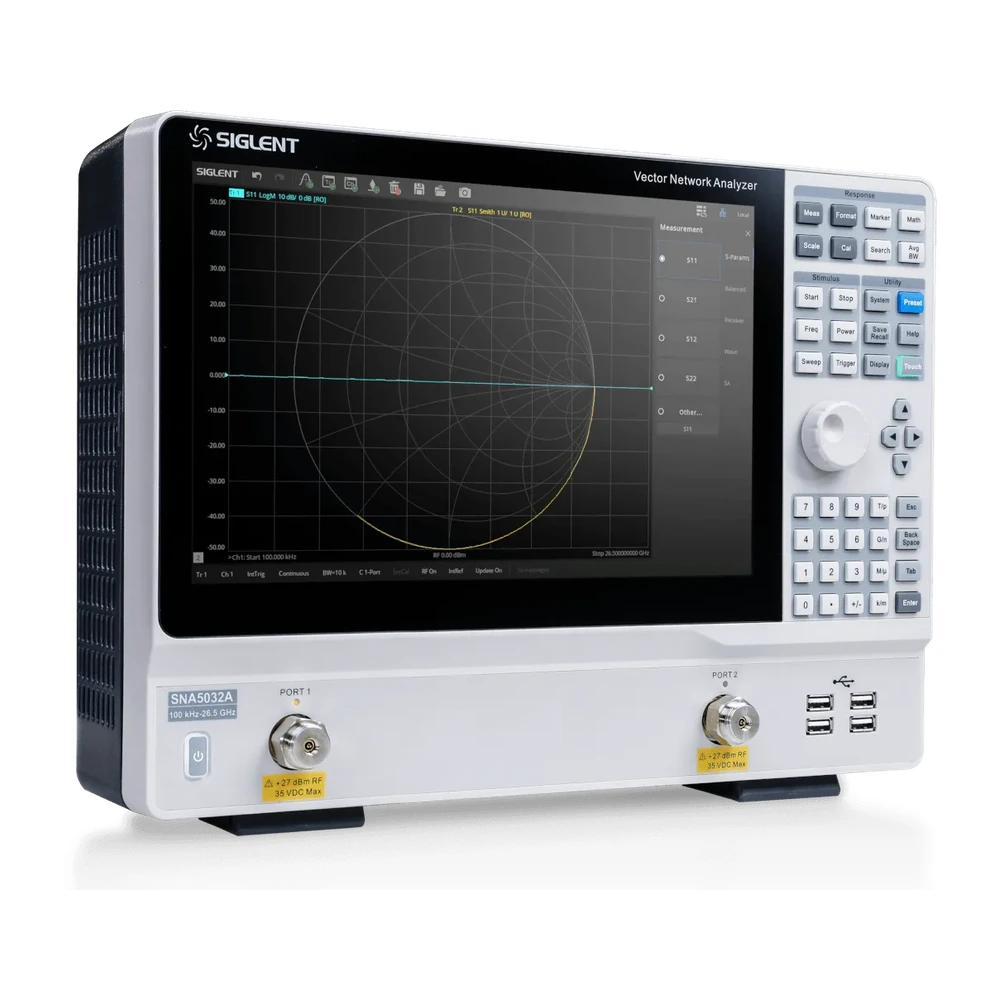

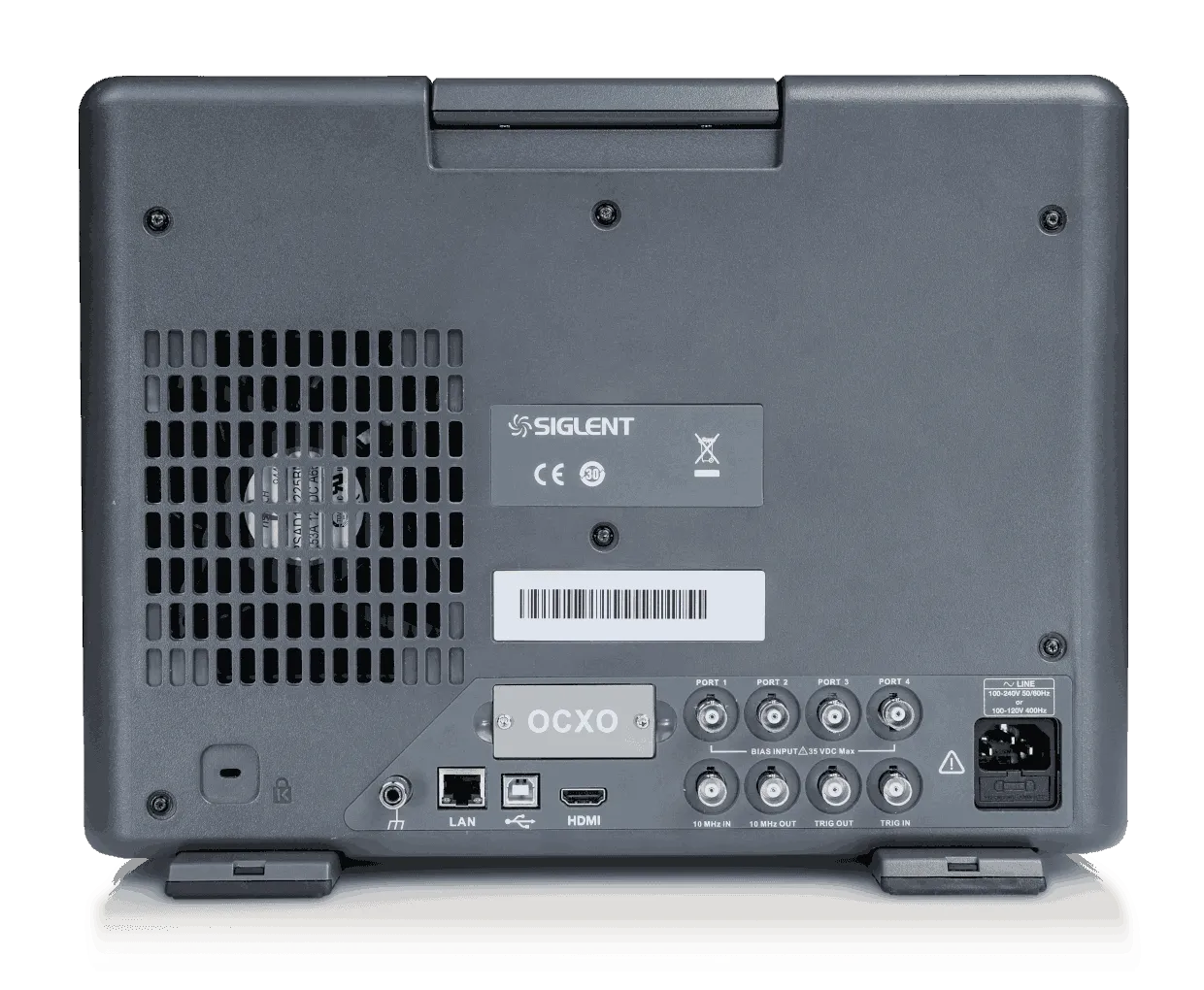

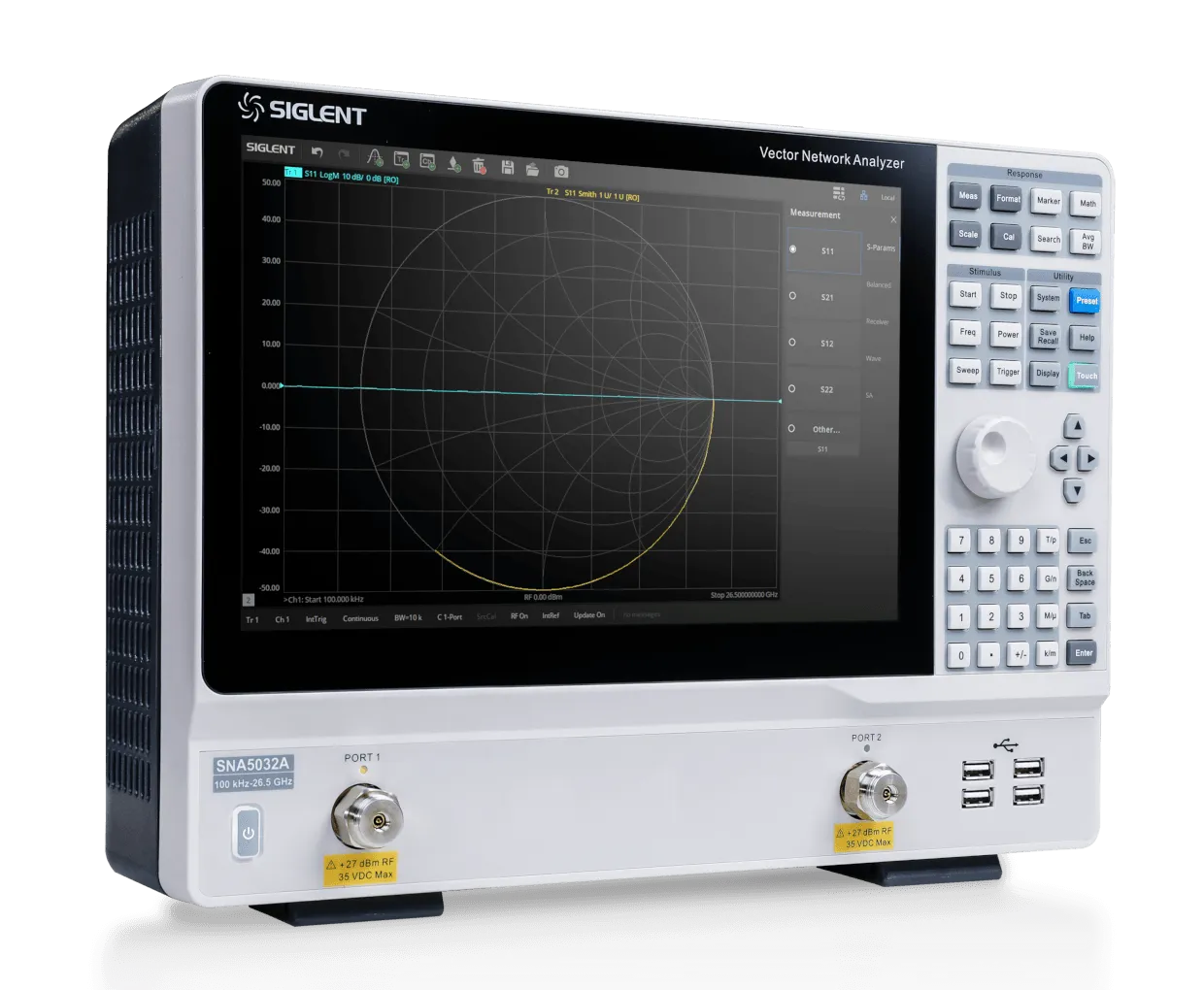

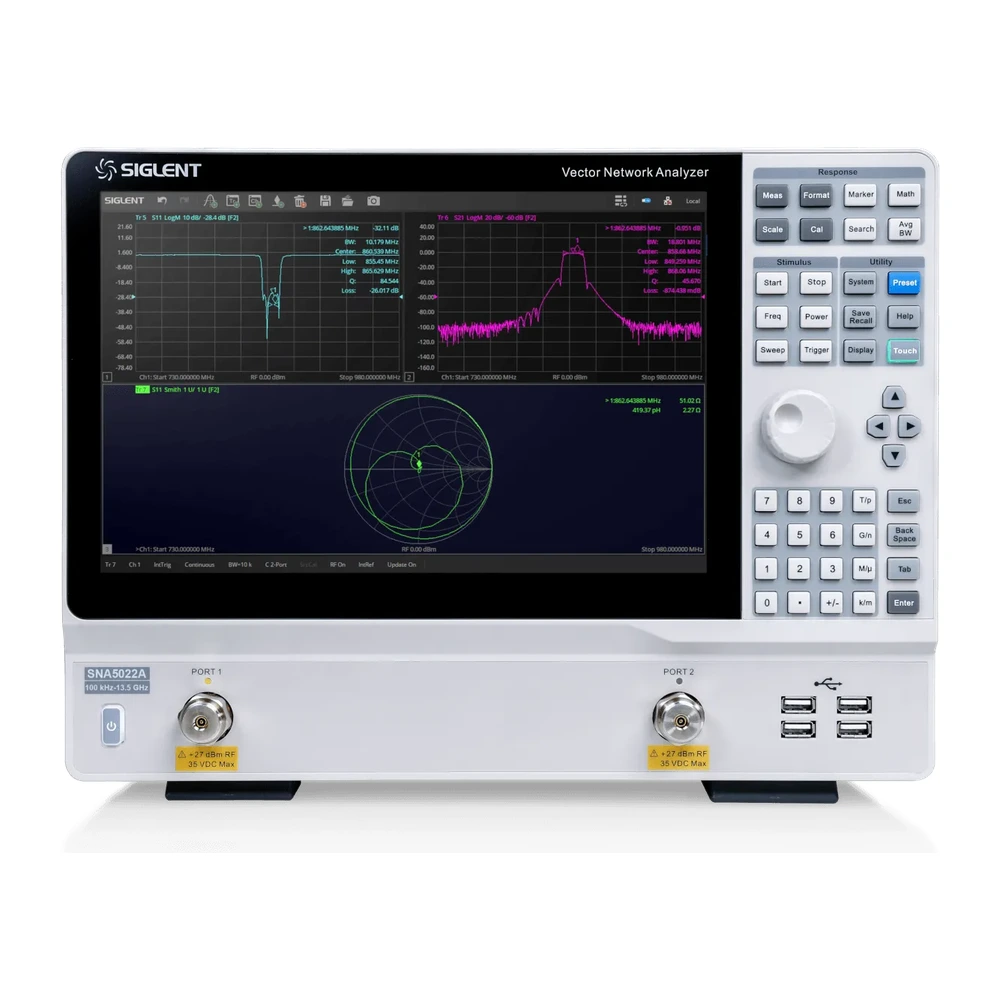

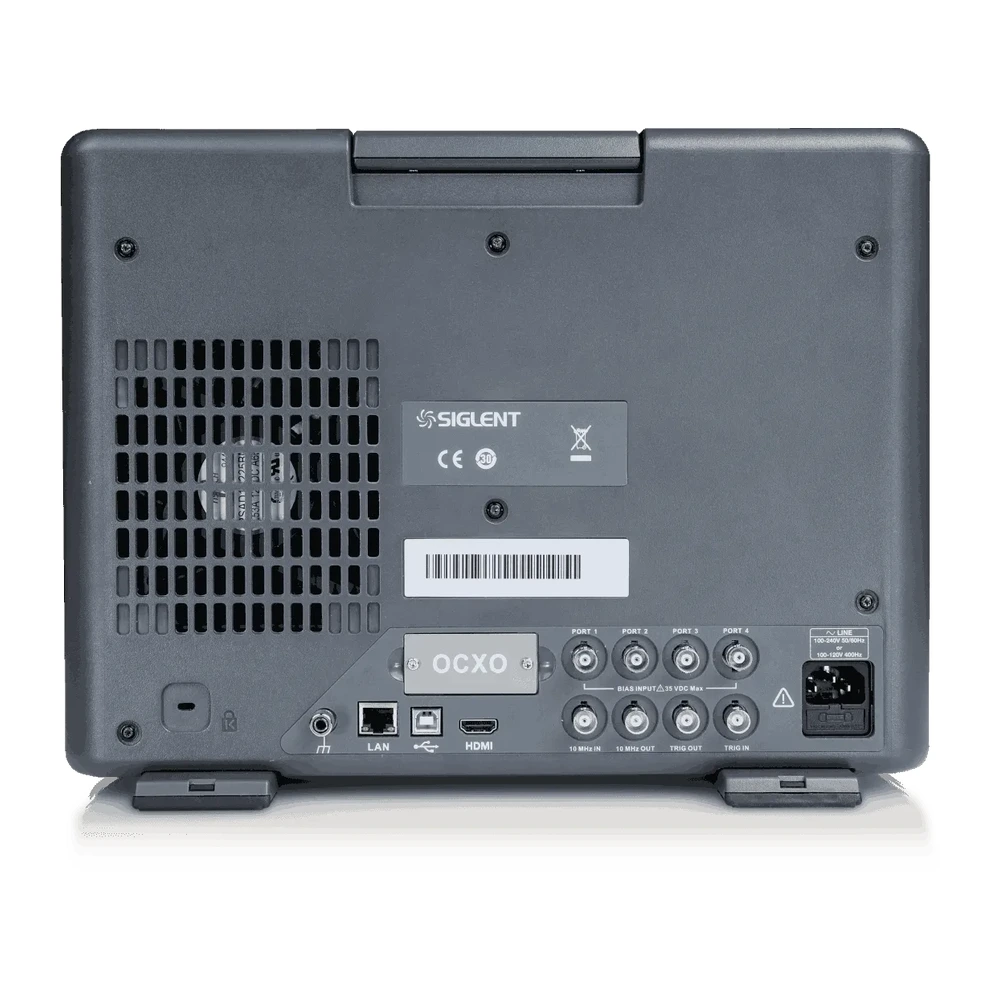

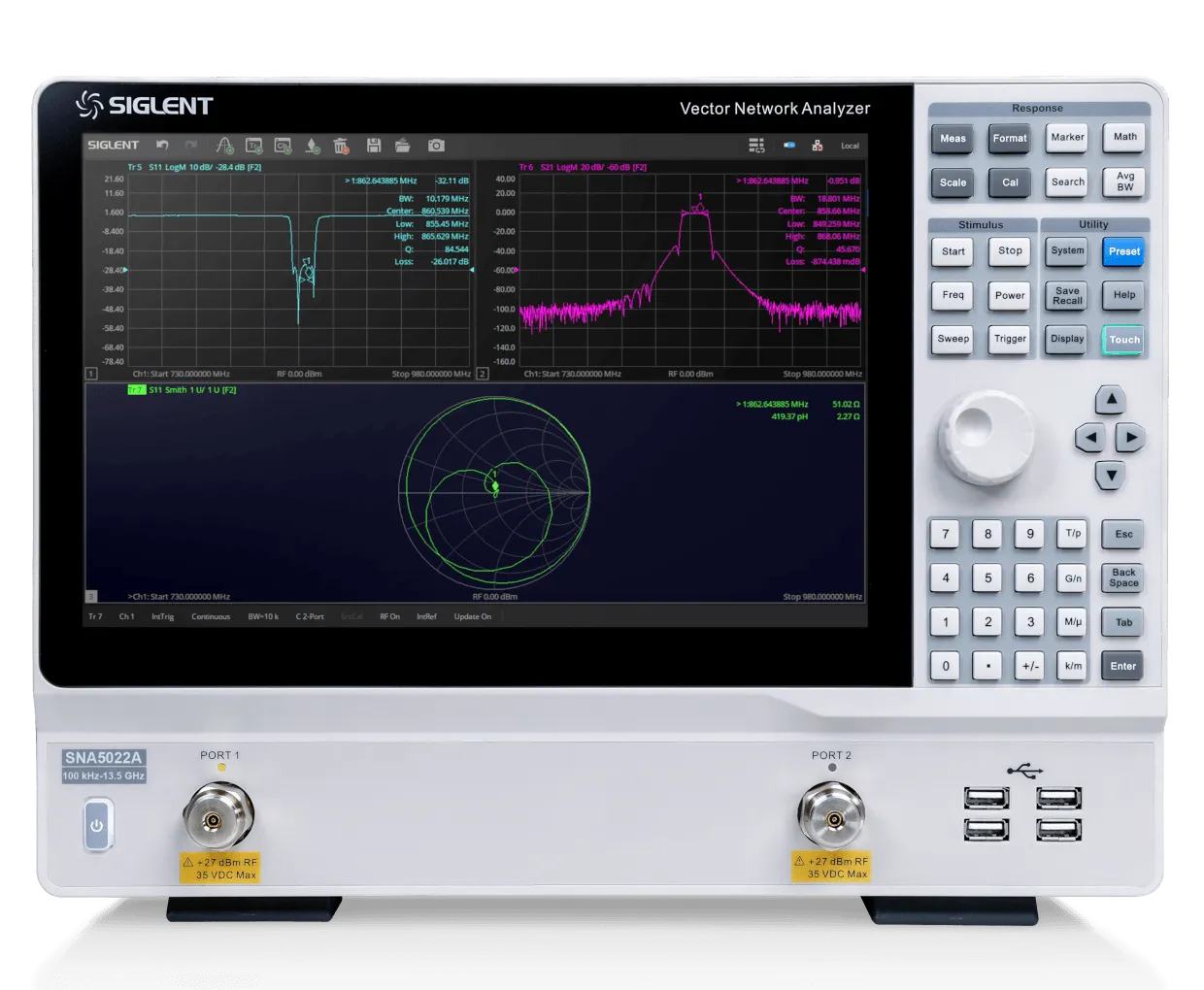

Low noise floor & wide dynamic range

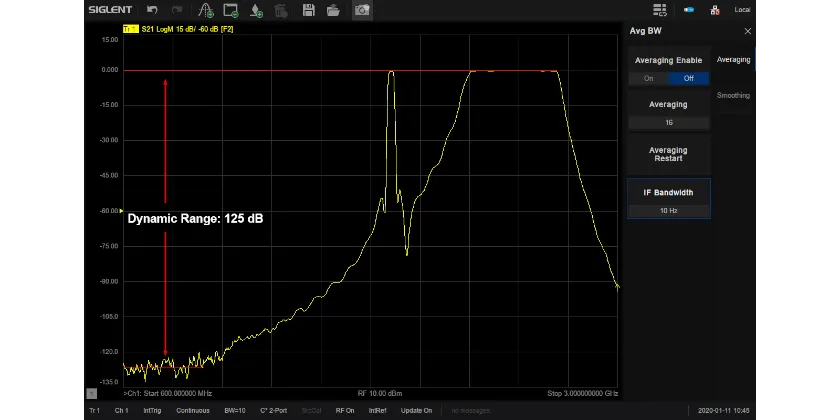

SNA5000A는 10 Hz IFBW 조건에서 최대 125 dB 동적 범위와 낮은 수신기 노이즈 플로어를 기반으로 필터의 통과대역과 저지대역을 함께 확인하는 측정에 적합합니다. 이 이미지는 좁은 신호 레벨 차이와 out-of-band rejection 확인처럼 높은 동적 범위가 필요한 RF 부품 분석 화면을 보여줍니다.

Abundant measurements & display formats

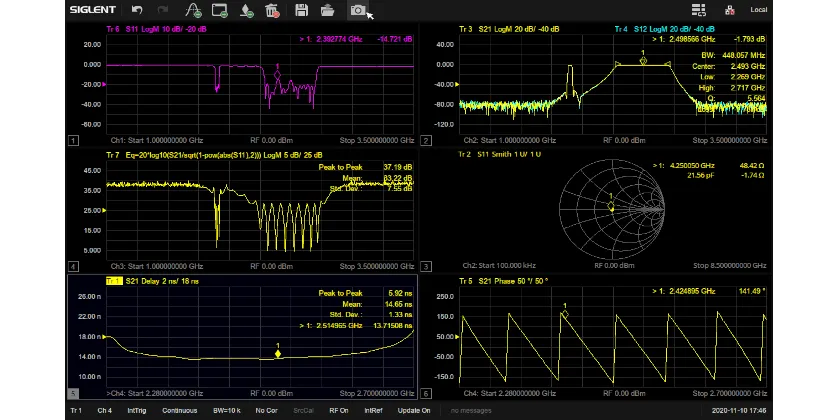

S-파라미터, 차동 파라미터, 수신기 측정, 시간 영역 파라미터, 리미트 테스트, 리플 테스트 등 다양한 측정을 지원합니다. Log Mag, Lin Mag, Phase, Delay, Smith, SWR, Polar 등 여러 표시 형식을 활용해 DUT의 전달·반사 특성, 임피던스 정합, 위상, 지연을 한 화면에서 검토할 수 있습니다.

Enhanced Time-Domain Analysis / TDR

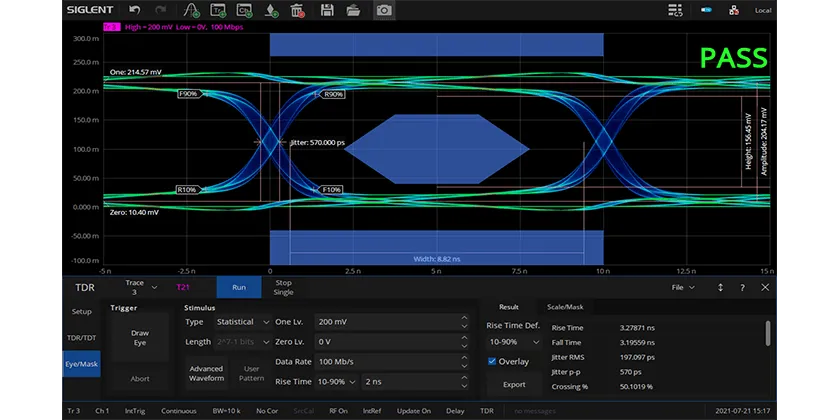

TDR 옵션은 TDR/TDT와 Eye/Mask 분석으로 구성됩니다. 전송선의 임피던스 불연속 위치를 직관적으로 확인하고, 시간 영역 게이팅으로 불필요한 반사 영향을 줄여 고속 디지털 인터페이스, 케이블, 커넥터의 결함 위치와 신호 무결성 문제를 분석할 수 있습니다.

Material dielectric property test

재료 측정 솔루션은 SNA 시리즈 본체, MT 재료 측정 소프트웨어, KWR42A 도파관 교정 키트와 함께 실험실·제조·대학 연구 환경에서 유전 특성 평가에 활용됩니다. 측정 마법사가 절차를 안내하고 결과를 다양한 형식으로 표시할 수 있습니다.

Gain Compression Measurement

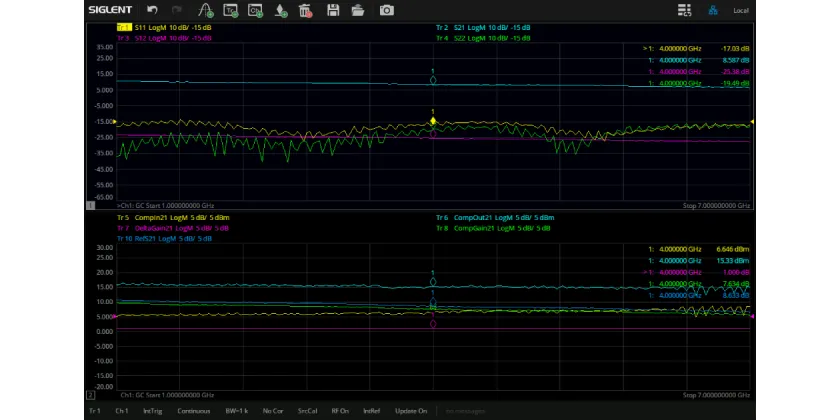

게인 압축 측정 기능은 한 번의 연결과 교정으로 선형 파라미터와 압축 파라미터를 측정할 수 있도록 지원합니다. 선형 게인 압축, 최대 게인 압축, back-off 압축, X/Y 압축, 포화 압축 등 DUT의 비선형 동작 특성을 확인하는 데 유용합니다.

Scalar / Vector Mixer Measurement

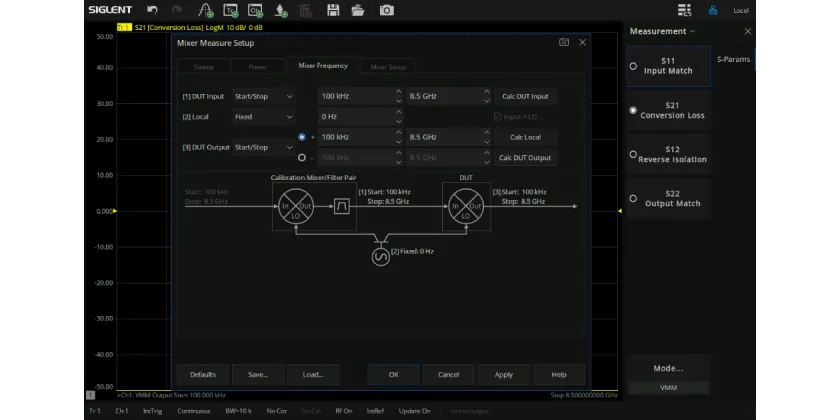

믹서 측정 기능은 선형 주파수 스윕, 파워 스윕, 세그먼트 스윕을 지원하며 source port power, LO port power, attenuation 등 조건을 설정할 수 있습니다. 4포트 모델은 내장 dual source를 활용해 second source를 LO로 사용하거나 외부 신호발생기를 제어하는 구성도 검토할 수 있습니다.

Multiport measurement expansion

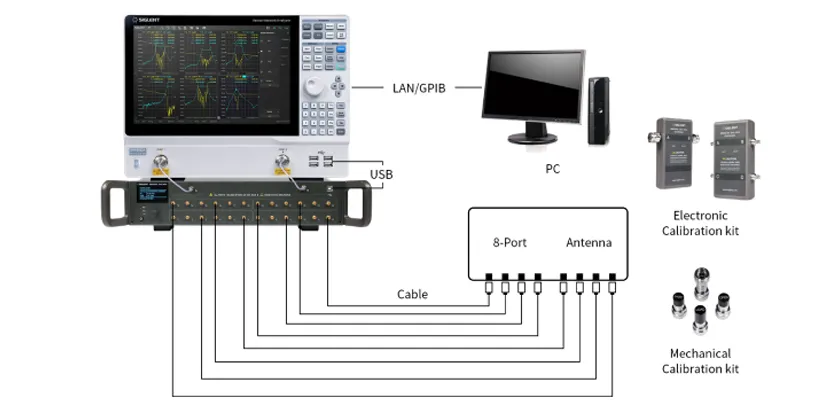

SSM5000A 스위치 매트릭스와 연계하면 단일 유닛 기준 최대 24포트까지 확장할 수 있어 자동시험 시스템과 생산라인 검사에 유리합니다. 안테나, RF 부품, 데이터 컨버터 인터페이스 등 다수 포트 DUT의 반복 측정에서 처리량 향상과 테스트 비용 절감에 도움이 됩니다.

SNA5000A는 어떤 용도에 적합한가요?

RF 필터, 안테나, 케이블, 커넥터, 고속 전송선, RF 부품의 S-파라미터와 임피던스 특성 분석에 적합합니다.

4포트 모델이 꼭 필요한 경우는 언제인가요?

차동 파라미터 측정, 멀티포트 DUT, 믹서 측정, 다중 포트 생산검사 등 포트 수가 많은 장치에서는 4포트 모델 검토가 유리합니다.

TDR 옵션은 어떤 경우에 필요하나요?

케이블, 커넥터, PCB 전송선의 임피던스 불연속 위치 확인, Eye/Mask 분석, 시간 영역 게이팅이 필요한 경우 TDR 옵션을 검토합니다.

스펙트럼 분석 옵션도 사용할 수 있나요?

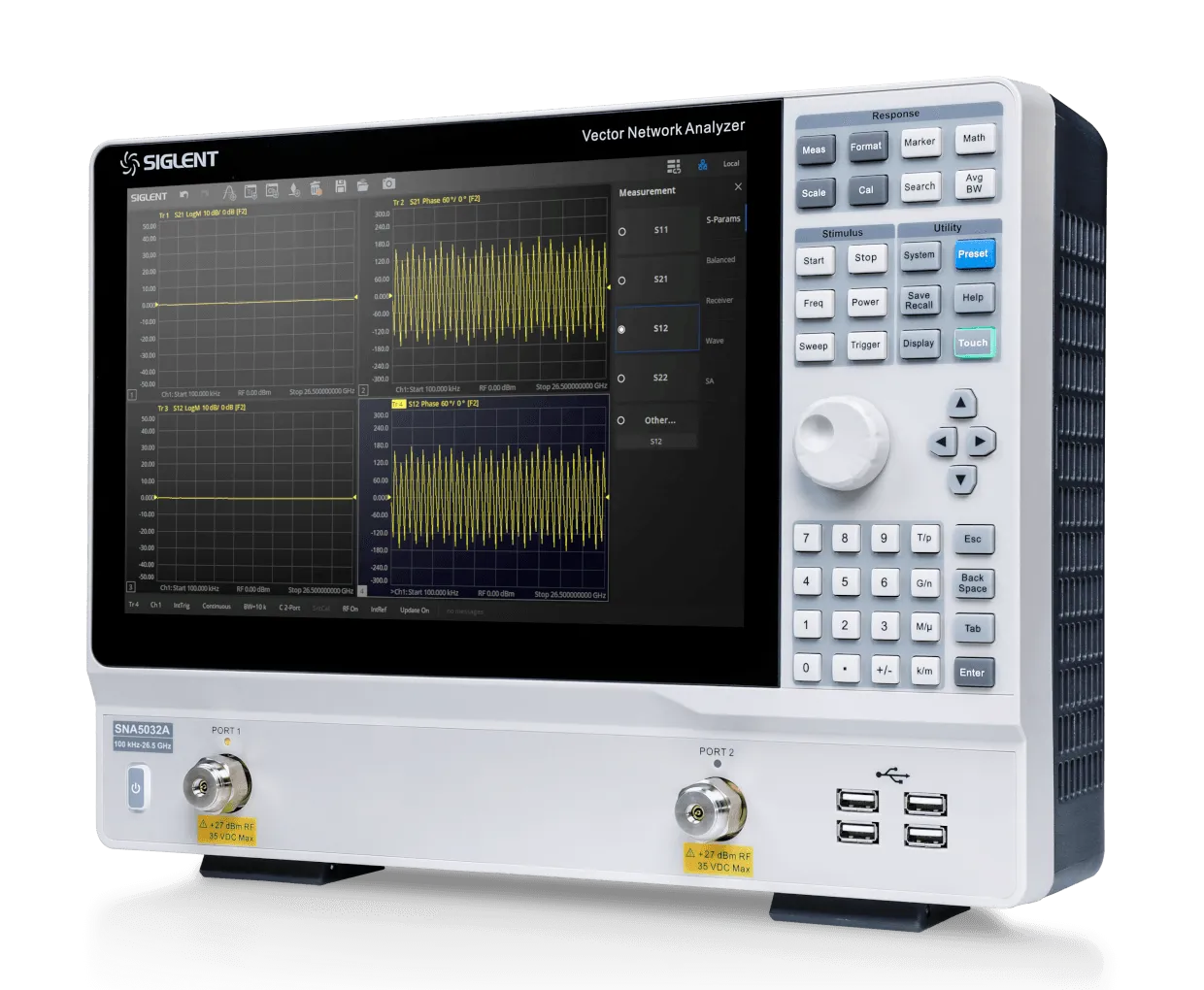

SNA5000-SA 옵션을 통해 스펙트럼 분석 기능을 추가할 수 있습니다. 필요한 측정 항목과 주파수 범위에 따라 별도 검토가 필요합니다.

견적 요청 시 어떤 정보를 알려주면 좋나요?

필요 주파수 범위, 포트 수, DUT 종류, 옵션 기능, 교정 키트/케이블 구성, 자동화 연동 방식, 교정 성적서 필요 여부를 알려주시면 모델과 구성을 빠르게 검토할 수 있습니다.
